嘉立创PCB制作

       一开始画PCB,在同事的建议下决定使用嘉立创EDA软件,原因是这个软件使用比较方便,开源免费,有较完整的使用教程,而且在画完PCB后可以直接用生成的gaber文件在嘉立创下单做板。

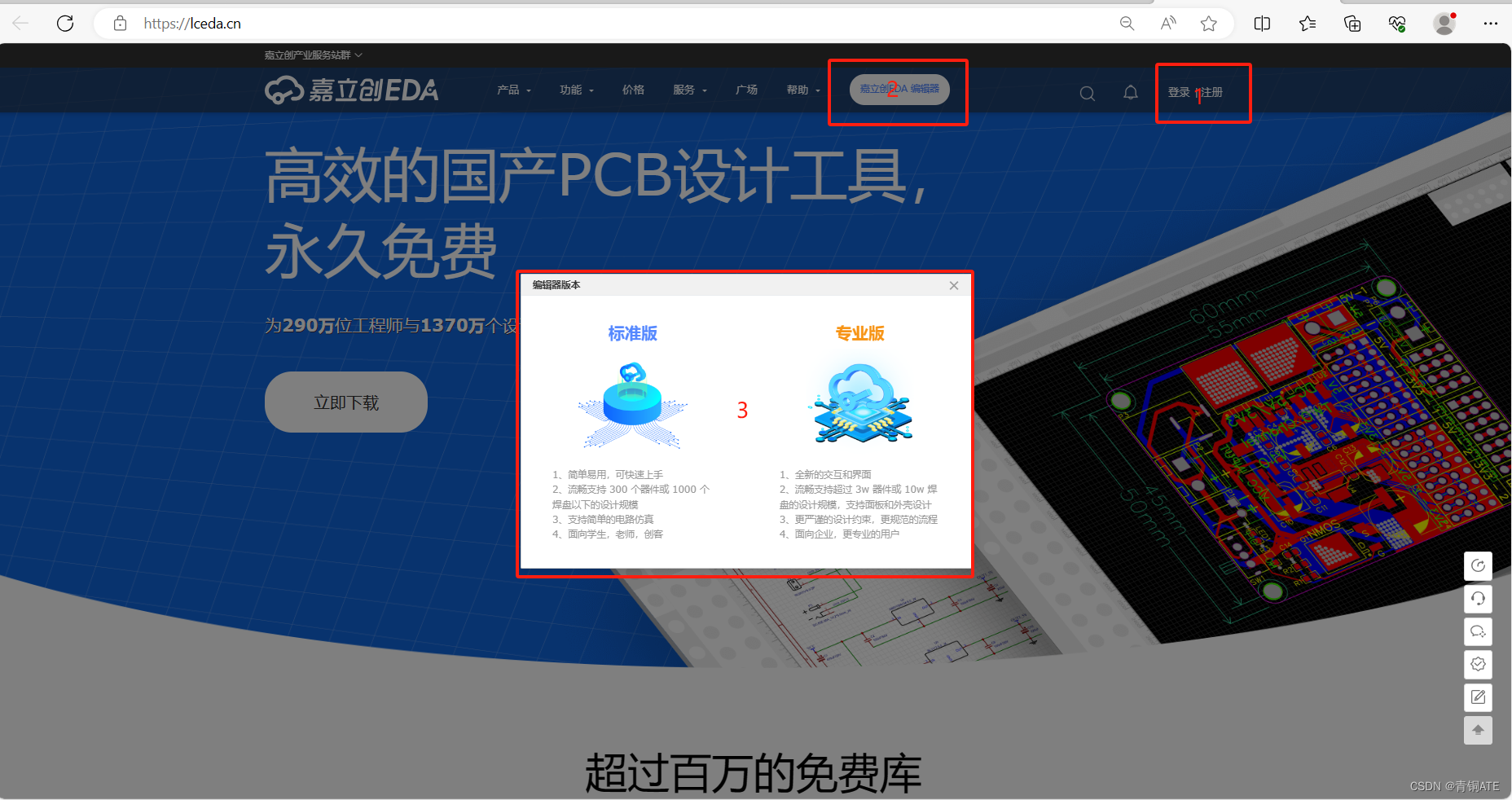

       软件下载。在浏览器中搜“嘉立创EDA”,进入官网后先注册,注册完后点击“嘉立创EDA 编辑器”,可以选“标准版”或“专业版”。标准版直接在网页就可以使用,保存后直接保存在了网上,也可以离线下载到本地,优点是使用简单,缺点是必须联网。专业版需要把软件下载到本地,这个按照指引就可以了,它的优点是功能更加强大。

       值得一说的是,它的用户反馈机制反应很快,我最开始用的时候即便看了教程也有很多不懂的地方,在反馈了之后,大概两三个小时就有嘉立创的工程师打电话过来帮我讲解,大赞!!!

       今天就先到这里,软件的使用和PCB的绘制后面再说,谢谢!
