Apple Pencil 拆解
发布于: November 19, 2015
- 评论: 63
- 收藏 28
- 浏览量 202.1千
简介
官方微信 iFixit中文站、
来跟进吧!
这个拆解是不是维修指南。 要维修你的的Apple Pencil,请使用我们的维修手册。
-

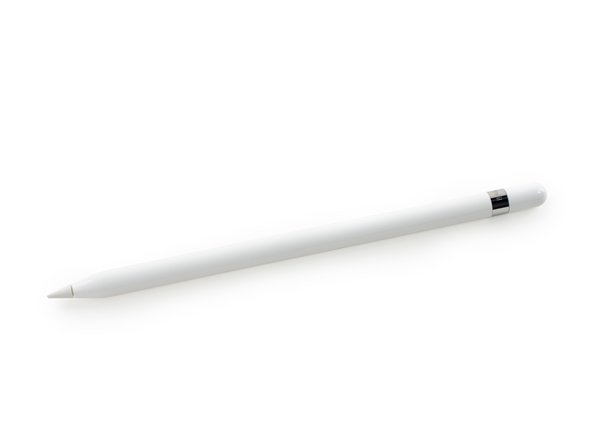

步骤 1 Apple Pencil 拆解
-
苹果自Apple Pencil发布之后一直对它的特点闭口不言。但是这些特性我们还是可以确定的:
-
蓝牙4.1
-
扫描识别速度是手指操作的两倍
-
高达12个小时的电池续航时间
-
175毫米长,8.9毫米直径
-
Lightning充电接口
添加一条评论
-
-
步骤 2
-

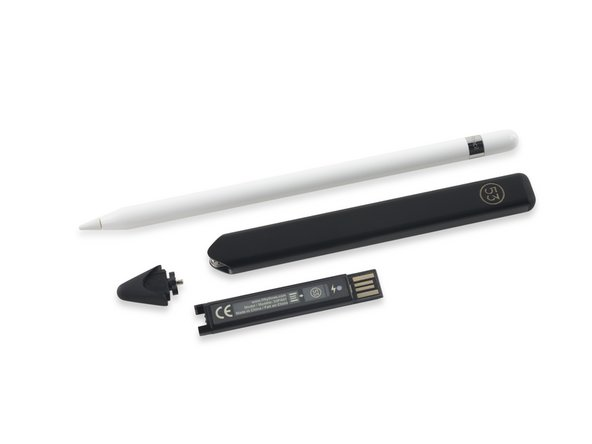

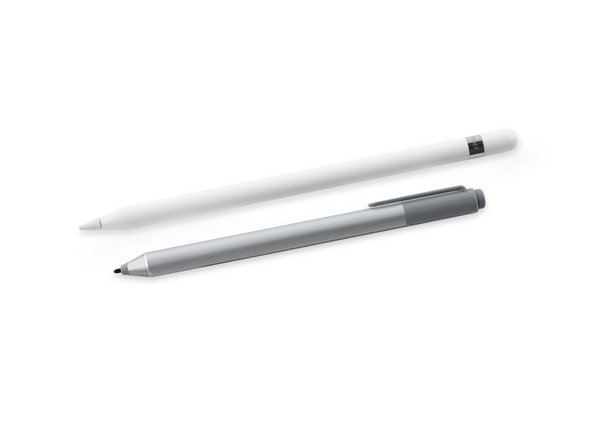

市面上已经有了一大推平板电脑使用的笔类产品。这儿有几根由其他公司提供的,和Apple Pencil相似的笔。
-
第一个:微软Surface Pro 4 的Surface Pen。
-
第二个:iPad上的第一根触控笔,由53制造。只能在其自家的“ Paper”应用上使用,但是大部分功能和Apple Pencil相似。
-
同时,更换这根笔的电池非常简单。
-
而且它还有个橡皮。
添加一条评论
-
-
步骤 3
-

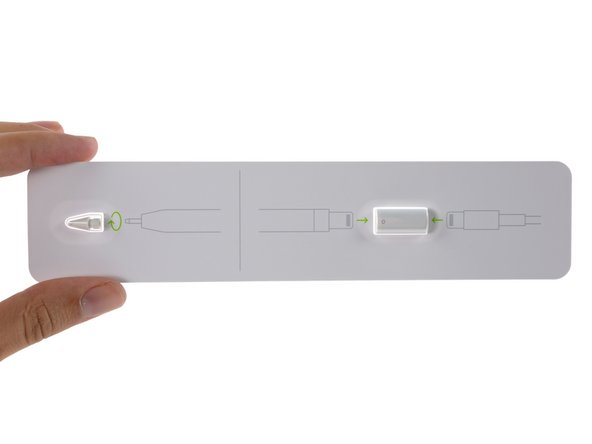

苹果在Apple Pencil中附带了可替换的笔尖和一个Lightning至Lightning的转接器,可以直接用iPhone或者iPad充电器进行充电。
-

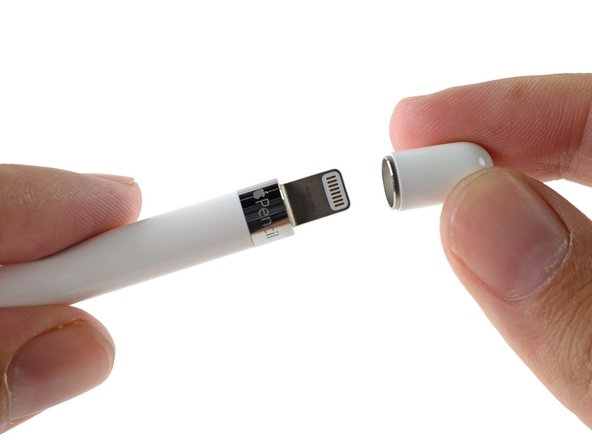

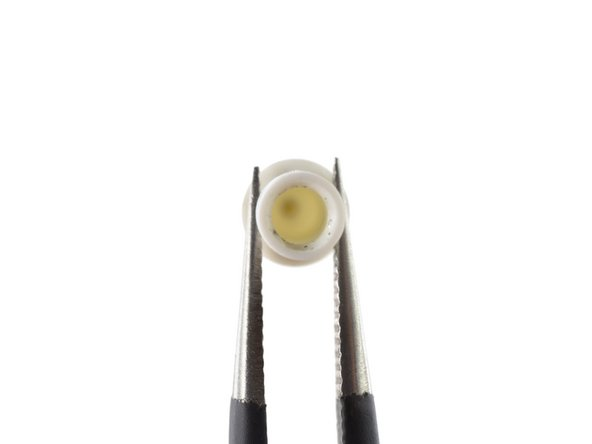

Lightning接口的保护帽可以吸附在磁铁上,但是要不了几个月估计就要丢了。
-

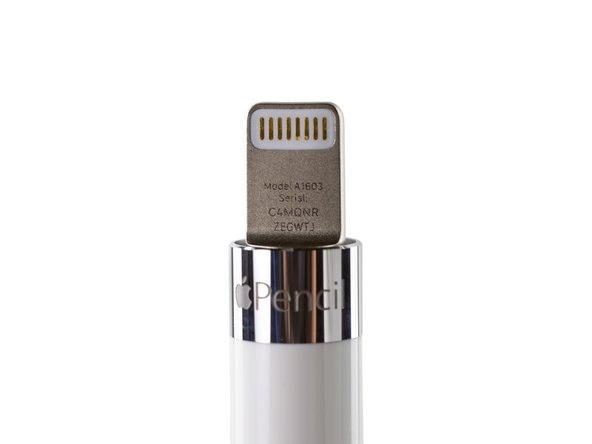

拔下保护帽可以看到一个全新的型号:A1603。欢迎来到这个世界,Apple Pencil。
添加一条评论
-
-
步骤 4
-

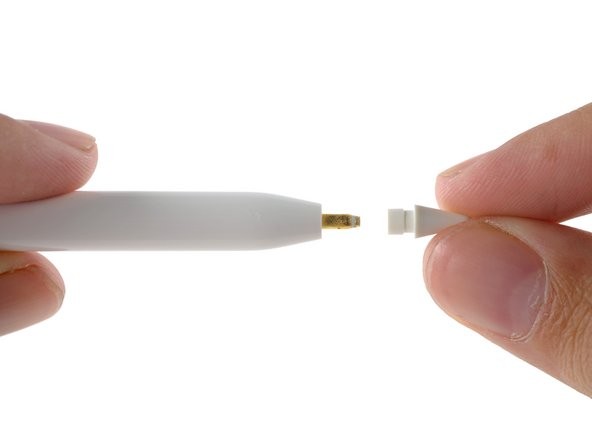

接下来,先从笔尖开始看。轻轻转动几下就能把笔尖拆下来。
-
顶端有一个小金属块深深的把塑料笔尖固定。同时尽可能的接近屏幕。
-
这个传感器应该连接了两个触针从而测量笔的力度和与屏幕的角度。
-
iPad Pro的数字传感器应该可以分别测算两根触针到屏幕的距离,然后测算出笔相对于屏幕的角度。
一条评论
-
-
步骤 5
-

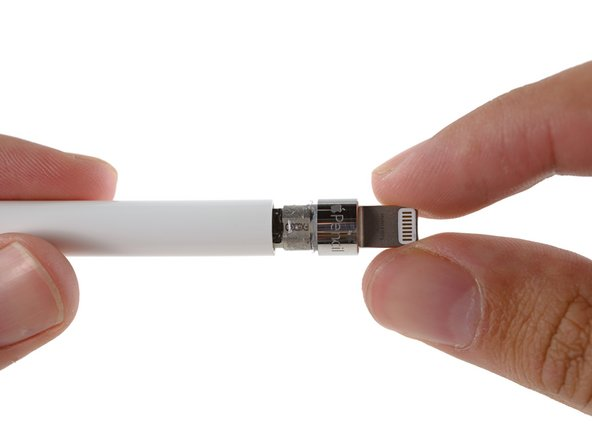

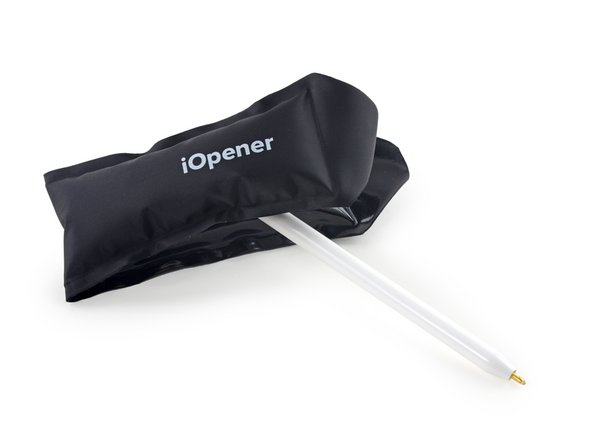

我们非常热切的希望看到Lightning接口的内部,所以我们拿出了iOpener。
-
作者留:其实苹果不该叫这根笔“铅笔”,应该叫钢笔或者水笔。这根笔并没有橡皮功能。
-
即使经过了iOpener的加热,但是Lightning接口部件似乎并不想被拿下来。
-
作为代价,我们扯断了排线。。。
-
有人说这根笔拆掉之后并不能被完整地组装回去。
7条评论
-
-
’Tis the season for tools
Take $10 off orders of $50+ with code: FIXMAS10
Shop Gift Guide -
步骤 6
-

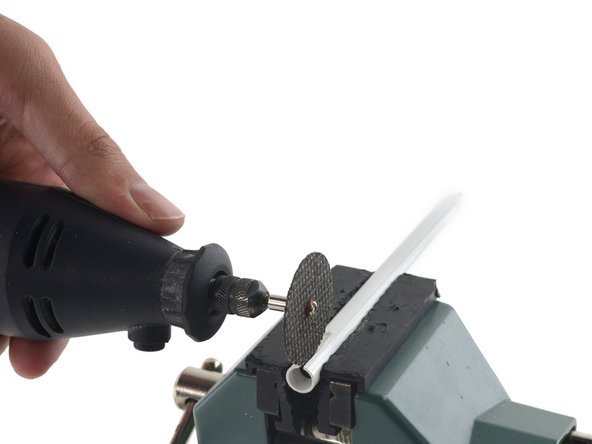

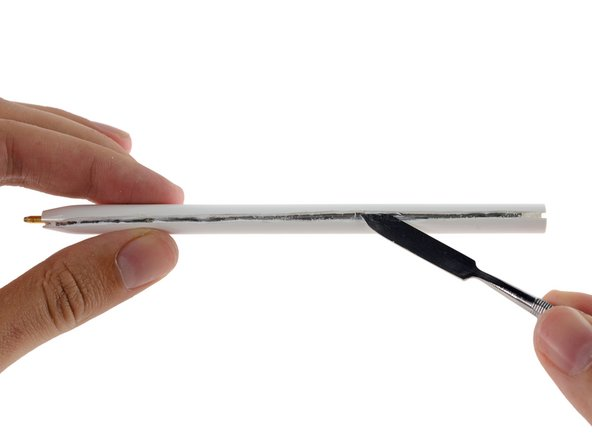

在拆过笔尖和接口之后,该看看笔身。我们祭出了角磨器这个大杀器。
-

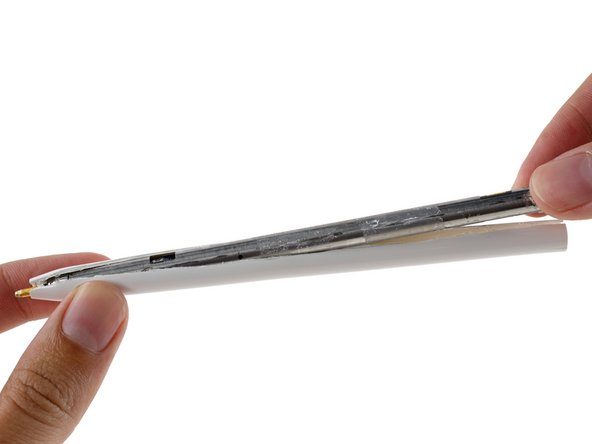

拆掉Apple Pencil的塑料外壳之后,里面还有一层金属壳。
-
而且,我们还没有弄破电池,目前为止。。。看,我们的专业技术终于有了用武之地。
一条评论
-
-
步骤 7
-

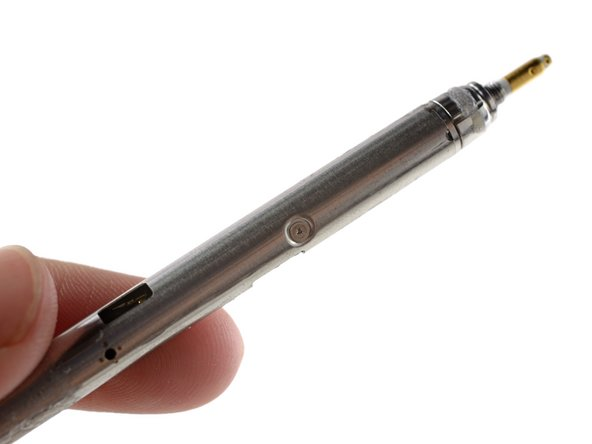

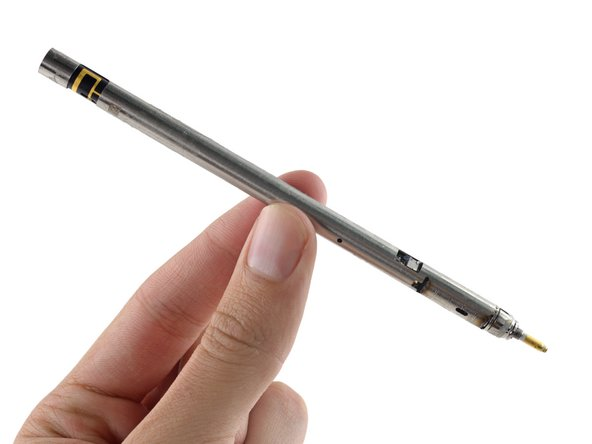

吁,现在来看看。在吹掉塑料碎屑之后,来看看这个金属圆筒。
-

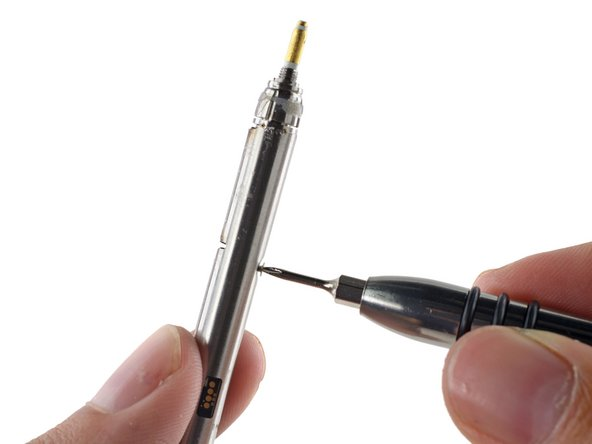

来看看这个笔身上的“大”字螺丝,和Apple Watch上用的一样。
-
幸运的是,我们有合适的工具把它拆下来。
-
在这个小锁扣下面我们看到一个连接口,可能是苹果用了做内部测试的。
添加一条评论
-
-
步骤 8
-

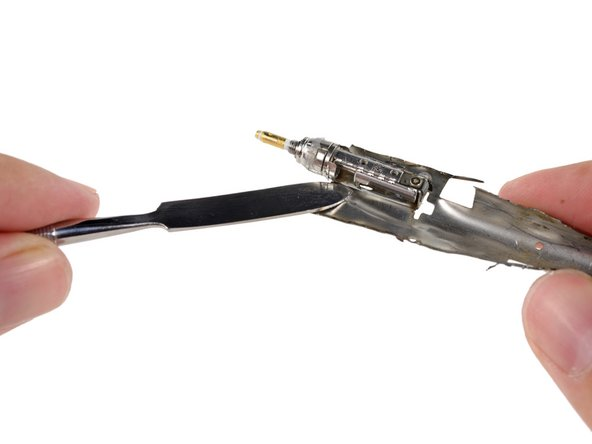

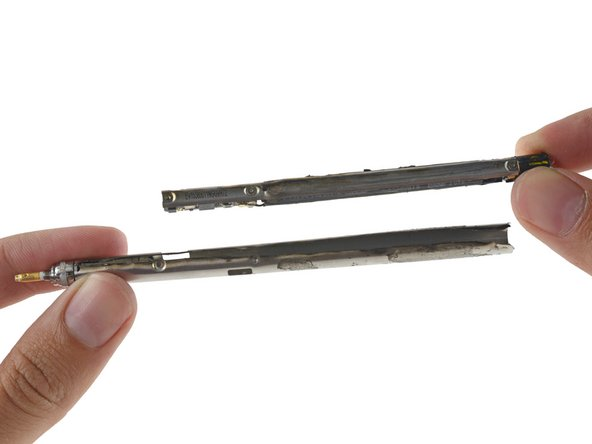

经过切割之后,我们拆开了金属层。
-

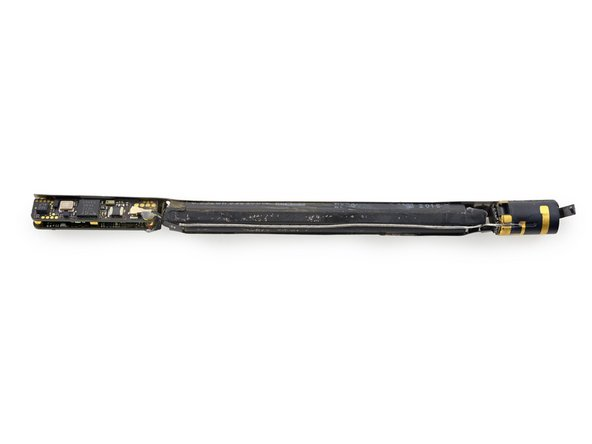

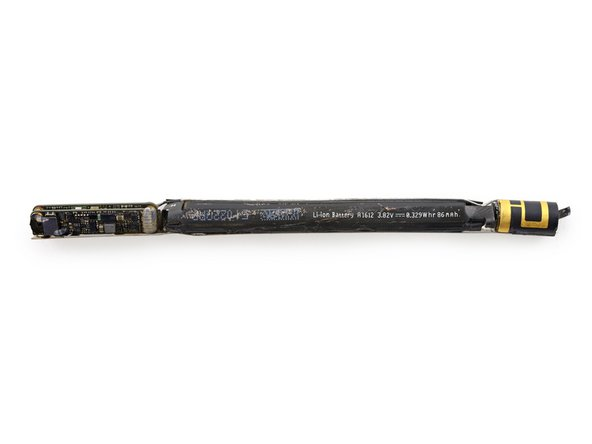

我们看到了天线和电池总成。没有石墨笔芯。
-
这个3.82伏, 0.329瓦时的小电池只有iPhone 6s 电池容量的5%。
-
作为对比:微软的Surface Pen采用的是用户可更换的AAAA电池设计,容量从0.4瓦时到0.9瓦时不等。
一条评论
-
-
步骤 9
-

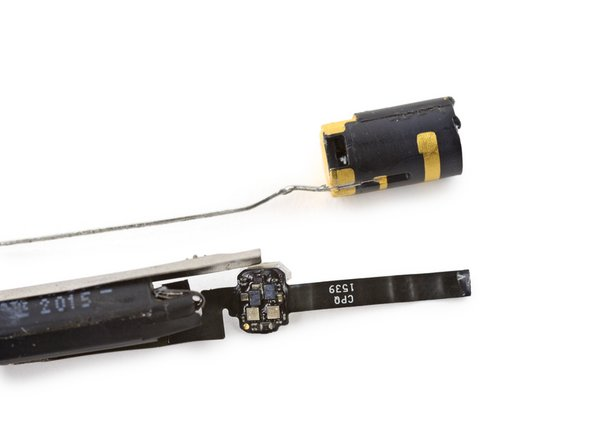

拆开金属壳之后,我们拔掉了天线,黑金的颜色很符合苹果的风格。
-
我们同时看到了之前扯断的排线,连接电池和Lightning接口,可能还有些充电的IC芯片。
-
我们又在别的地方看到了更多的芯片。所以我们放下了手中的电池,把重点放在了芯片上。
-

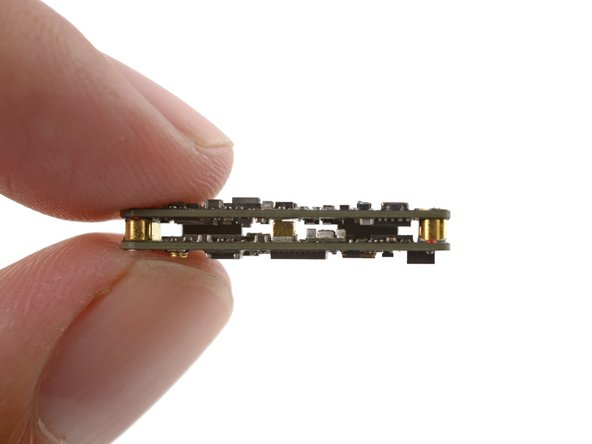

这个主板一分为二采用双层设计,最大限度的减少了空间。聪明!
一条评论
-
-
步骤 10
-

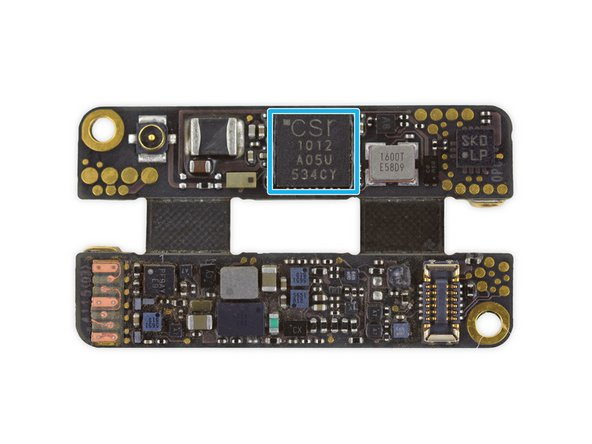

来看看都有些什么——一块给蚂蚁用的逻辑板?好像不是,但这仅仅1克的重量绝对是我们见过最小的。经过不懈的努力,我们先来看看到底是什么让这支铅笔变得如此智能的:
-
意法半导体微电子 STML151UCY6 超低功耗 32位 RISC 基于ARM 的 Cortex-M3 MCU
-
意法半导体微电子AS5C Y533(同时也在2015年版的Apple TV上发现)
-
L05286 QS4 VG Z SGP 528
-
EWX 01129
-
剑桥硅晶无线电(高通)CSR1012A05 蓝牙 智能IC
9条评论
-
-
步骤 11
-

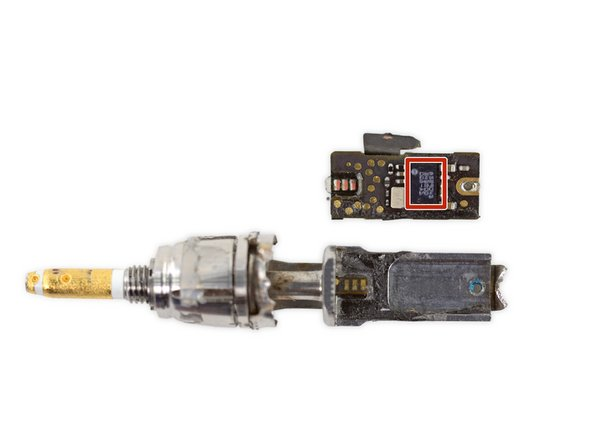

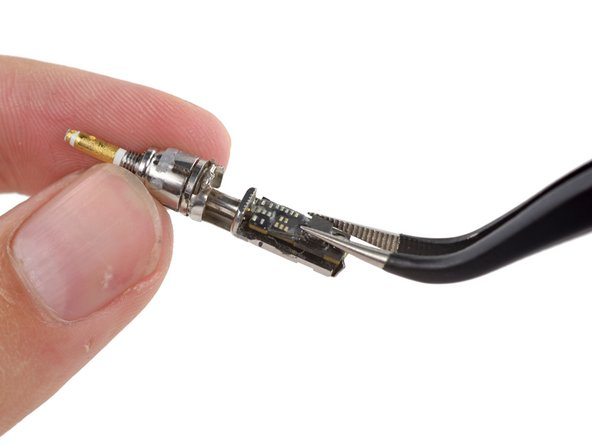

我们回过头来拆解这个金属笔尖,看看其传感器的魔力。
-

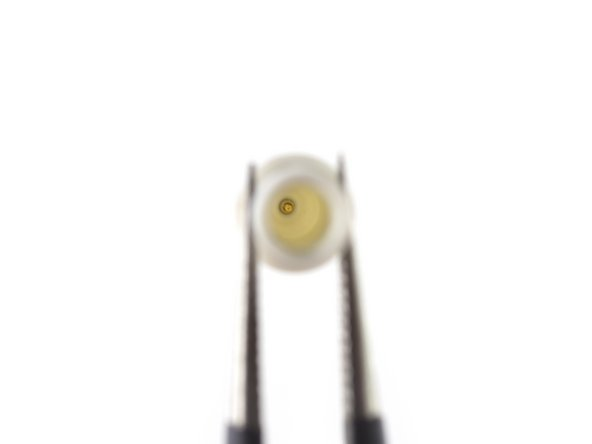

剥开这块“史上”最小的板,我们发现了一组芯片。分别在笔尾的连接处和这块微型板上。
-
如果一定要冒险猜测的话,我们认为这是通过测量这两部分之间的位移来感受压力。
-
这块芯片或许会告诉我们更多信息…
-
上面写着 8529043 343S00008-A1
添加一条评论
-
-
步骤 12
-

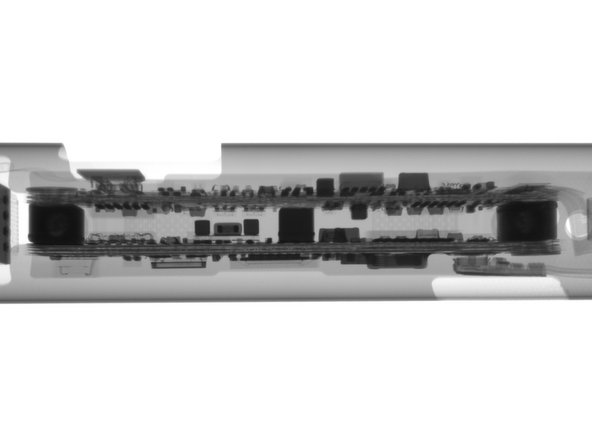

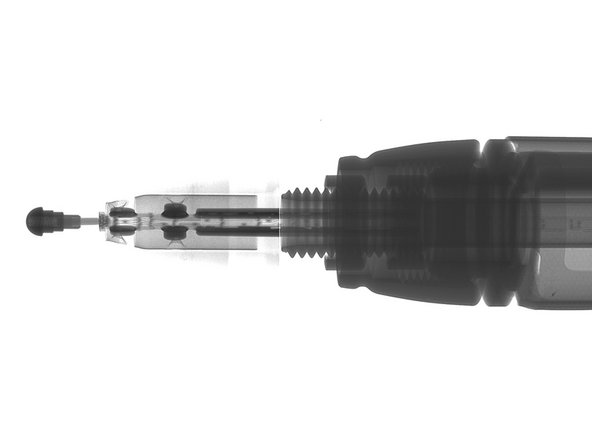

更进一步的拆解看起来不太现实,但不要紧:我们有小伙伴 Creative Electron提供的X光透视图。
-
可以看到在这个弹簧尖端以及藏在集中的两个感应器。
-

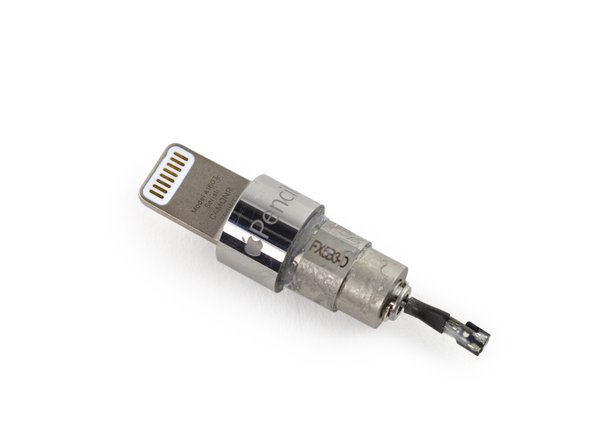

为了更精彩,我们同时拍摄了小型逻辑板和Lightning接口及笔帽的图片。
-
幸运的是,我们在铅笔还是完好的时候,拍下了这些图片,所以你仍然可以看到连接口还整齐地焊接在小接口上。这让人感觉非常爽(至少在你需要修复某些东西之前)。
3条评论
-
-

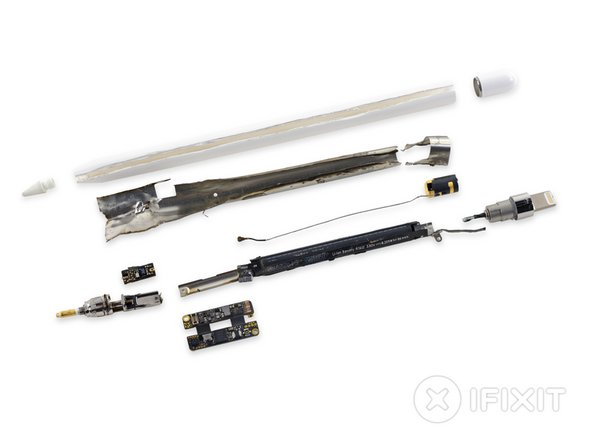

步骤 13
-
Apple Pencil 的维修指数是10分中的1分(10分是最容易维修):
-
如果笔尖和笔帽磨损(或者丢失)将可以更换。
-
很明显Apple Pencil不能打开或者维修;因为你不能在不损坏笔的前提下进入其内部。
-
容纳内部组件的塑料和金属层是不可能移除的除非切割。
-
足够12小时使用的电池,将不能被更换,这使笔的寿命变得有限。
-
