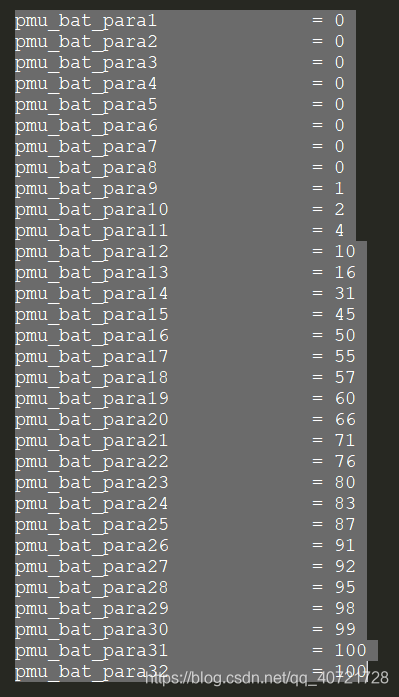

上图是sys_config.fex文件,特定电压所对应的的电量百分比。

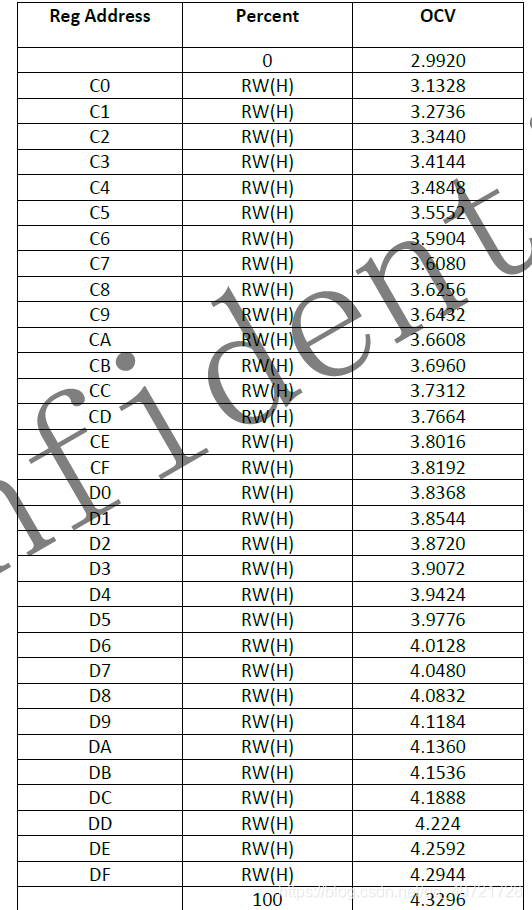

上图就代表C0寄存器存放的是3.133v开路电压代表的电量百分比,也对应pmu_bat_para1,其他类似。
我们的目的是设置sys_config中的参数,方法是:
抓取机器从满电放电到关机的电量log,比如取D3寄存器3.907V,在log中找到该电压最接近的值,看这一行在总共行数中所占的比列,将这个比列设置到pmu_bat_para20。如该电压在第120行,总共记录了200行,即(200-120)/200*100 = 40,将40设置到pmu_bat_para20。
200-120是因为从满电到没电。
