1. 简述

理解C-V2X网络层。

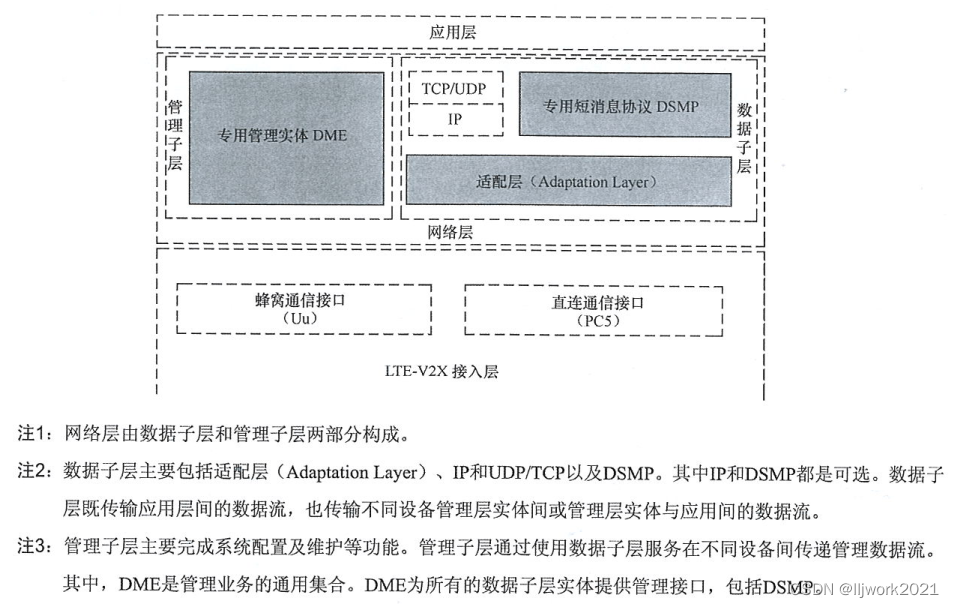

2. 网络层框架

适配层接收上层发送的DSMP数据包、IP数据包或DME数据包，区分待发送数据包所使用的底层接口，并将相应数据包递交到符合对应接入层接口的底层进行传输。

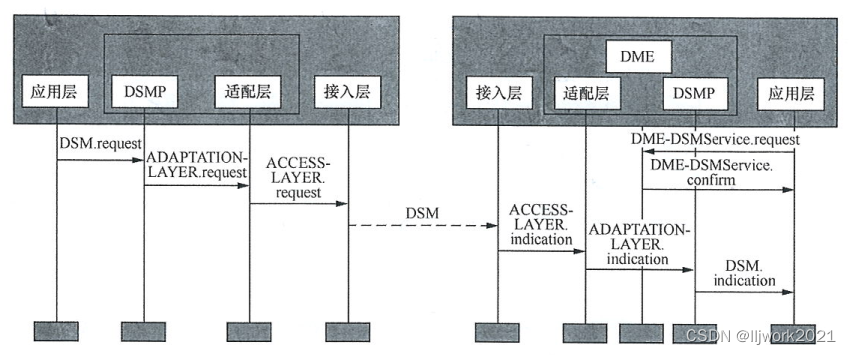

3. DSMP数据流

数据流向：

应用层<-->安全层<-->专用短消息协议DSMP<-->适配层Adaptation Layer<-->直连通信接口PC5

适配层：C-V2X模组厂商会提供适配层接口供应用开发者调用。
在发送DSM消息的时候，我们需要满足《基于LTE的车联网无线通信技术网络层技术要求》中4.3.3节规定的数据帧格式。

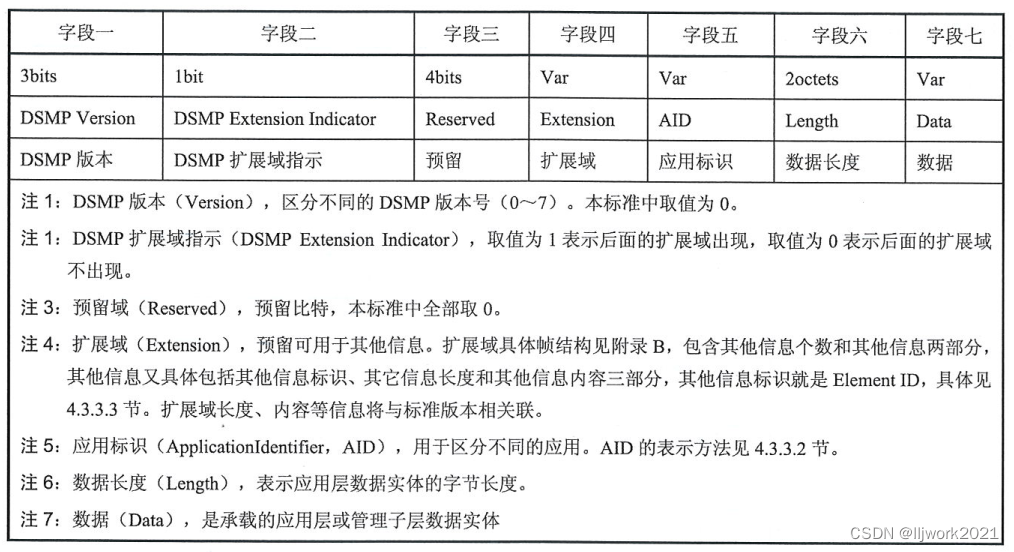

4. DSMP数据帧格式

在这里插入图片描述
C-V2X芯片模组厂商提供结构体和发送函数，我们只需要定义和填充结构体，然后调用DSM发送函数，即可把发送DSM消息。举例如下：

/* 定义DSM消息 */
V2xDsmSendData v2xDsmSendData;
v2xDsmSendData.aid = xxx;
v2xDsmSendData.length = xxx;
v2xDsmSendData.data = xxx;
...

/* 发送DSM消息 */
V2xDsmSend(&v2xDsmSendData);

4. 参考

《基于LTE的车联网无线通信技术网络层技术要求》
