目录

 1、三极管接法，以NPN为例。

 2、基本共射级电路

(1)直流模型

（2）小信号模型及其等效电路

（3）射集偏置电路

 NPN形与PNP形继电器三极管驱动电路

        二极管作用是在关断后与继电器线圈形成回路保护电路。

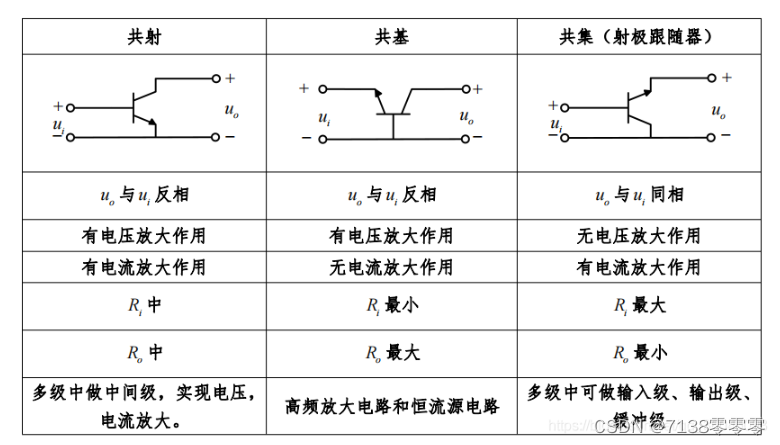

 1、三极管接法，以NPN为例。

 2、基本共射级电路

(1)直流模型

 直流通路中：

I_{BQ}=\frac{V_{BB}-V_{BEQ}}{R_{b}}，其中，VBEQ通常为固定值，硅管为0.6-0.7V，锗管为0.2-0.3V

I_{CQ}=\beta I_{BQ}+ I_{CEQ}\approx \beta I_{BQ}

V_{CEQ}= V_{CC}- I_{CQ} R_{C}

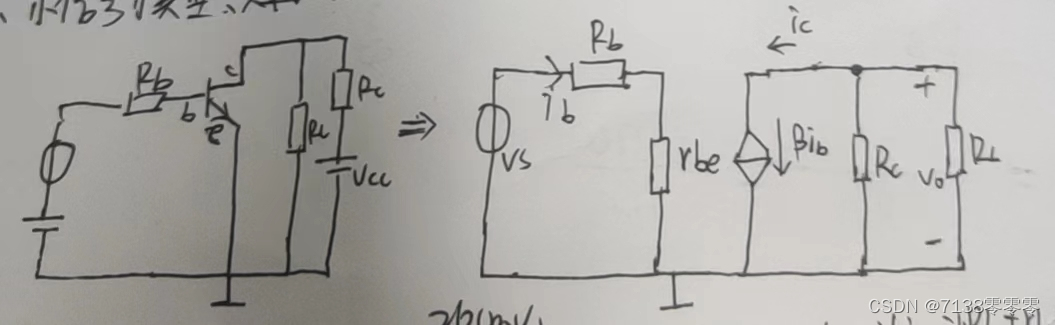

（2）小信号模型及其等效电路

 r_{be}=r_{bb^{'}}+\left ( 1+\beta \right )\frac{26mV}{I_{EQ(mA))}}

电压增益：A_{v}=\frac{V_{o}}{V_{i}}

V_{o}=-i_{c}\left (R_{c}// R_{L} \right )=-\beta i_{b}\left ( R_{c}// R_{L} \right )

V_{i}=i_{b}\left (R_{b}+ r_{be} \right )

则：

A_{v}=-\frac{\beta \left ( R_{c} //R_{L}\right )}{R_{b} +R_{be}}

输入阻抗：

R_{i}=\frac{V_{i}}{i}=\frac{V_{}}{i_{b}}=\frac{i_{b}\left ( R_{b}+ r_{be}\right )}{i_{b}}= R_{b}+ r_{be}

（3）射集偏置电路

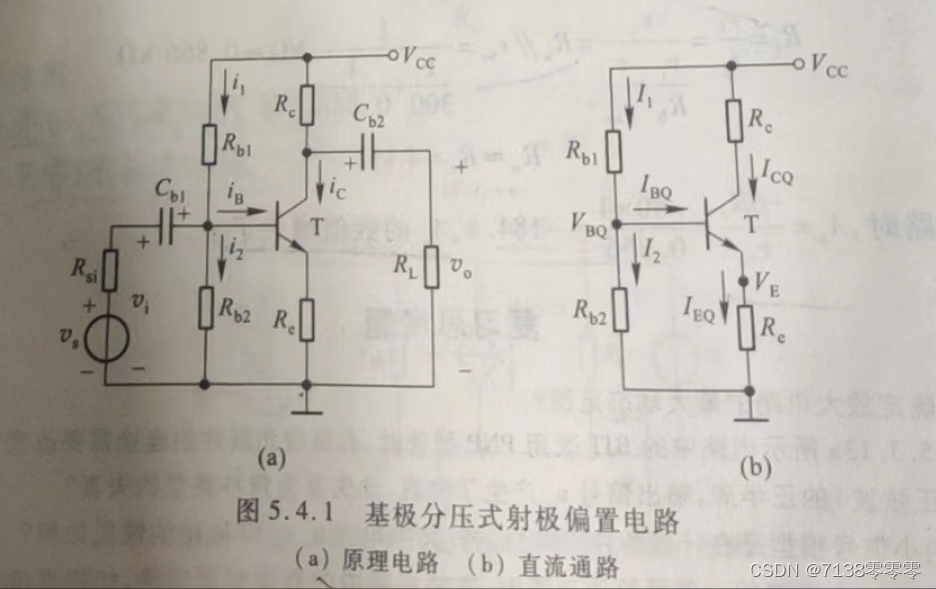

集级分压式偏置电路

 在直流通路求Q点的值，I1远大于IBQ时有：

V_{BQ}\approx \frac{R_{b2}}{R_{b1}+R_{b2}}V_{cc}

集电极电流：I_{CQ}\approx I_{EQ}=\frac{V_{BQ}-V_{BEQ}}{R_{e}}

基极电流：I_{BQ}=\frac{I_{CQ}}{\beta }

集电极-射极电压：V_{CEQ}=V_{cc}-I_{CQ}(R_{c}+R_{e})

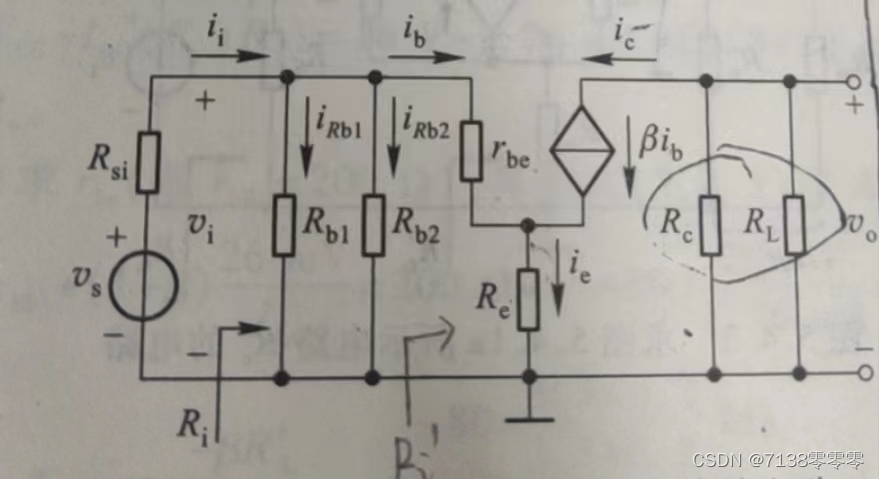

集级分压式偏置电路小信号模型

电压增益：v_{o}=-\beta i_{b}(R_{c}//R_{L}),      v_{i}=i_{b}r_{be}+i_{e}R_{e}=i_{b}r_{be}+(1+\beta )i_{b}R_{e}

                 A_{v}=\frac{-\beta (R_{c}//R_{L}}{r_{be}+(1+\beta )R_{e}}  ，添加大电容发射极旁路电容，A_{v}=\frac{-\beta (R_{c}//R_{L}}{r_{be}}

输入电阻：

v_{i}=i_{b}r_{be}+i_{e}R_{e}=i_{b}r_{be}+(1+\beta )i_{b}R_{e}=i_{b}\left (r_{be}+(1+\beta )R_{e} \right )

 i_{i}=i_{b}+i_{rb}=\frac{v_{i}}{(r_{be}+(1+\beta )R_{e} }+\frac{v_{i}}{R_{b1}}+\frac{v_{i}}{R_{b2}}

 则：R_{i}=\frac{1}{\frac{1}{(r_{be}+(1+\beta )R_{e} }+\frac{1}{R_{b1}}+\frac{1}{R_{b2}}}
