麦克风前置功放电路

一个很简单东西的感想，让自己费了好大劲，说明了自己基础知识的薄弱，平时光照抄电路，没有基础的概念.

此文章仅作为自己记录所用，很菜，有好的文章或意见大家可以分享给我。

自己要做的就是一个mic转line in的转接板设计！！！

第一，首先要明白自己的mic的是动圈式还是驻体式，驻体式需要供电设计，动圈式不需要供电，具体可以查一下区别；
第二，我的是驻体式，经查资料供电电压为1.5-3.3V之间，麦克风本身阻抗的话不确定，一般是几k左右，接了一个5k的上拉接3.3V，经测试麦克风供电电压为1.8V左右，说明麦克风阻抗为4k左右；
第三，用示波器看一下mic输出的电压波形，经测试我的为-1.3-1.3v范围
第四，明确line in口需要的是什么电压电流范围，因为开发板上的接口接手机耳机口输出可以正常工作，所以我测试的手机耳机口输出的范围为-1v-1.2v之间，电流的话ma级别不用考虑，只需要满足电压范围就可以
第五，经测试以上数据后，设计一个简单的低通或者高通滤波电路即可。

关于低通与高通滤波电路的设计，非常简单，但是需要阻抗匹配最大理想化
http://www.elecfans.com/instrument/631912.html

对于大众的运放电路设计自己看的是以下这两种：

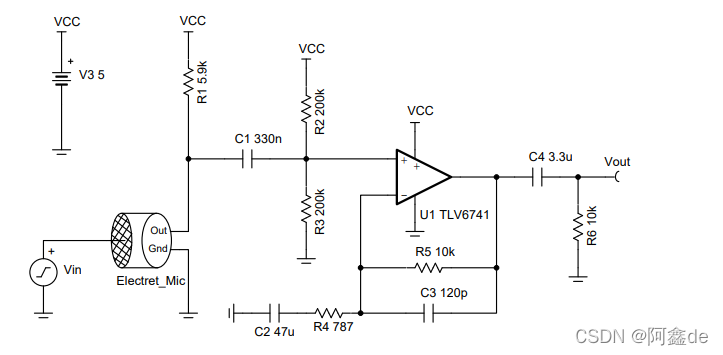

1.TI官网上有一个例程，这个例程可以好好看看，但是完全借鉴的话是不可行的，可以看一下他对于电路的分析
https://www.ti.com.cn/cn/lit/an/zhca853/zhca853.pdf?ts=1642168447899&ref_url=https%253A%252F%252Fwww.ti.com.cn%252Fsitesearch%252Fcn%252Fdocs%252Funiversalsearch.tsp%253FlangPref%253Dzh-CN%2526searchTerm%253D%25E9%25BA%25A6%25E5%2585%258B%25E9%25A3%258E%25E5%2589%258D%25E7%25BD%25AE%25E6%2594%25BE%25E5%25A4%25A7%2526nr%253D413

理解：因为是单电源供电，所以中间需要一个偏置电压，经放大后再经过一个高通滤波电路即可把偏置过滤掉。

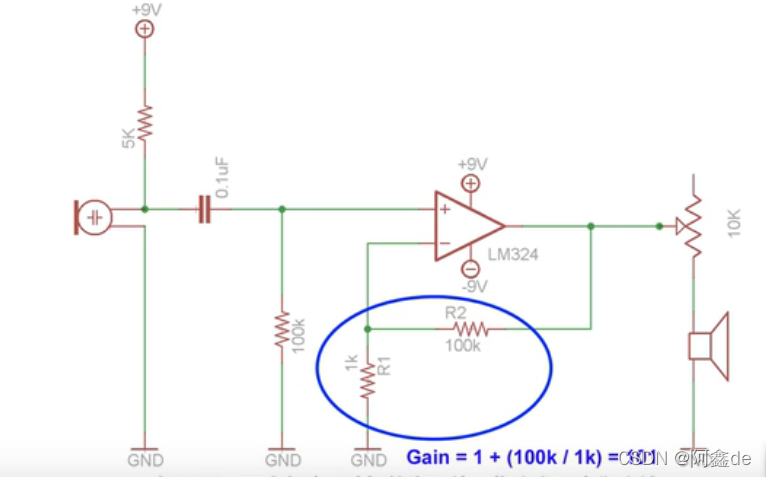

2.b站上有一个视频讲的很好
https://www.bilibili.com/video/BV1Dy4y1Y7LK?spm_id_from=333.999.0.0

理解：双电源供电不需要老驴偏置，只需要进行一个高通滤波设计即可。

还有很重要的一点是，麦克风3.5mm接头的话接3.5mm插座（5针）的时候需要接一个转接头，4环变3环，不然麦克风无法进行供电，当时这个坑了人好久。（具体搜微信-麦克风接上转接头记录）

还有一个计算截止频率的在线网站，http://www.elecfans.com/tools/rclvboqijiezhipinlv.html
