表面声波滤波器——叉指换能器（3）

叉指换能器(interdigital transducers，IDT)

是在压电基片表面激励和检测声表面波，从而实现电信号和声信号间的相互转换。

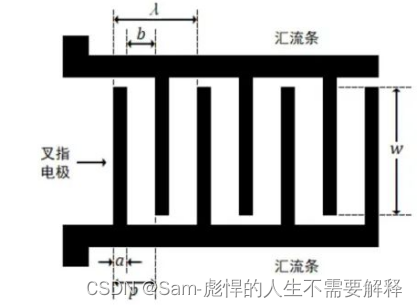

叉指换能器由在压电基片表面上沉积两组互相交错，周期分布的状金属条带(叉指电极)组成，每组电极和一个汇流条相连。

• 两个相邻叉指电极构成一电极对，其互相重叠的部分的长度，记为指长W亦即换能器的孔径(aperture）。
• a为叉指宽度(width)
• p为又指间距(pitch)
• η=a/p称为金属化率(metallizationradio)。
• 2个指条和 2个间隔组成一个叉指周期λ，有λ=2p=2(a+b)。

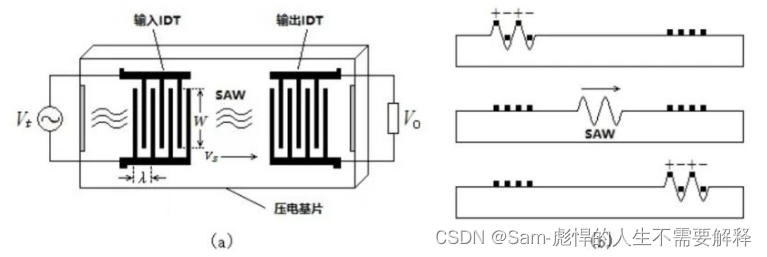

        将交变电压通过汇流条加于输入IDT上，就会产生以入为周期的电场分布。利用逆压电效应，在压电衬底表面附近会产生相应的弹性形变，从而引起固体质点的振动，并以伴有电场分布的弹性波形式从输入IDT两侧传播出去。一侧无用的波可使用高损耗介质(吸声胶)吸收掉，另一侧的波传播到输出IDT，借助压电效应会在金属电极两端感应出电荷，从而可以利用输出IDT得到交变电信号，如图4.2(b)所示。这就是叉指换能器激励和检测表面声波的基本原理。

滤波器谐振频率

        根据波的干涉原理，当叉指周期入是叉指换能器激励的声表面波波长的整数倍时，即外加激励的电信号频率与IDT结构决定的声波频率后frequency=v/λ(v为声表面波波速)相等时，发生布拉格(Bragg)反射,每对又指激励的声波会同相叠加，此时IDT发射的声波最强。这里，称为外加电场的同步频率(synchrnismfrequency)或又指换能器的谐振频率(resonancefrequency)。其他频率激励的声表面波由于相位相消，叠加后的总幅度减小很多。因此，IDT具有频率选择性，设计不同波长的IDT可以得到不同频率的声表面波器件。同理，对于输出IDT，当入射的声波频率等于IDT的谐振频率时，输出的电信号最强。

叉指换能器的重要参数

指宽 a 与最高工作频率

对于均匀又指换能器，有a=b,又因为入=2p=2(a+b)，可知:入=4a。当声波波长与叉指周期一致时得到最大激励时，有后=v/入=v/4a。可见对于同一声表面波波速，叉指换能器的最高工作频率只受工艺生产中所能获得的最小指宽a的限制。

叉指对数 N 与带宽

对于均匀叉指换能器而言，带宽δf=f/N，可知，中心频率一定时，带宽只决定于叉指对数N。叉指对数越多，换能器带宽越窄。声表面波器件的带宽范围比较广，相对带宽可窄至0.1%，宽则可达到一个倍频(100%)。

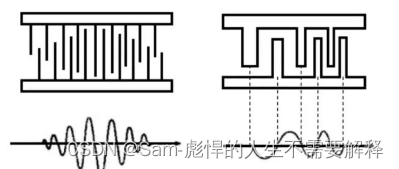

时域(脉冲)响应对应 IDT 空间几何图形

叉指换能器每对叉指电极的空间位置直接对应于时间波形的取样。换能器的传输(转移)函数为脉冲响应的傅氏变换，这一关系为我们设计提供了极简单的方法。

叉指换能器的脉冲响应

叉指换能器的设计

SAW 器件分析模型

• δ函数模型
• 脉冲响应模型
• 等效电路模型
• COM模型
• P矩阵模型等

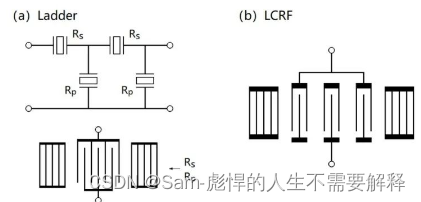

叉指换能器设计结构

• 梯形(Ladder)结构适用于低插损、高近端抑制、高功率耐受力的要求
• 纵向耦合双模谐振(LCRF)结构适用于低功率应用中低插损和高带外抑制的要求。
• 而交错对插换能器(IIDT)结构由于插入损耗大，目前很少应用于RFSAW滤波器中。
