MCU系统软件架构设计思路

1. 软件架构作用

（1）使得代码高内聚低耦合，降低维护和修改难度。

（2）增强可读性，使得嵌入式软件的代码逻辑清晰；

（3）增强可移植性，架构设计有利于软件的移植；

（4）增强可复用性，能最大限度地复用原有的代码；

2. 软件架构设计思路

       嵌入式架构风格多为功能模块化设计、分层设计。系统软件与硬件联系紧密。首先要将硬件的驱动程序和功能应用的程序分开，且相对独立，做到高内聚、低耦合。最常用的方法就是模块化设计，就是将驱动程序、功能程序封装成一个个独立的模块，模块留出接口。另外，嵌入式软件除了有硬件，还有对硬件的功能操作、一些控制算法等，为了便于移植和扩充，可以采用分层的思想，将不同特性的代码放在不同的逻辑层上。

模块化设计：将收集到的需求，进行归类，总结和分析，将这些需求概括为一个个单独的功能，用C语言编写模块时，需要注意以下几点：

（1）每一个功能，做成一个单独的功能模块。

（1）模块由一个.c文件和一个.h文件组成，头文件(.h)中是对于该模块接口的声明；

（2）模块提供给其它模块调用的外部函数及数据需在.h中文件中冠以extern关键字声明；

（3）模块内的函数和全局变量需在.c文件开头冠以static关键字声明；

（4）不要在.h文件中定义变量，若头文件被多个源文件包含，则会多出几个内存单元。

（5）硬件驱动模块，一种特定硬件对应一个模块，比如can、spi、uart...；

（6）软件功能模块，其模块的划分应满足高内聚、低耦合的要求。

分层设计：

       先把一个应用进行功能模块划分，并对整体结构进行分层，然后设计出功能独立的各个模块（如算法模块，文件库模块，通信库模块），在模块之上开放公共接口API。

       功能模块对外调用的模块封装成一个个API，将底层驱动做个API以供功能模块调用。（各个功能模块可以独立编译（如通信模块纯ANSI C，可在任意平台复用），或者调用驱动层接口（日志库模块调用了驱动读写Flash），总之，封装出各个功能独立的可复用的功能模块。）

       API分为驱动层API和应用层API，而不是所有程序都调用驱动层API。(整个应用中都调用驱动层API会导致应用中驱动调用随处可见，无法移植和最大限度的复用)

       分层结构有利于清晰的划分系统职责，实现系统的解耦，但是每多一个层次，就意味着性能的一次损失。尤其是当层和层之间需要传递大量数据的时候。对嵌入式系统而言，在采用分层结构时要控制层次数量，并且尽量不要传递大量数据，尤其是在不同进程的层次之间。如果一定要传递数据，要避免大量的数据格式转换，如XML到二进制，C++结构到Python结构。嵌入式系统能力有限，一定要将有限的能力用在系统的核心功能上。

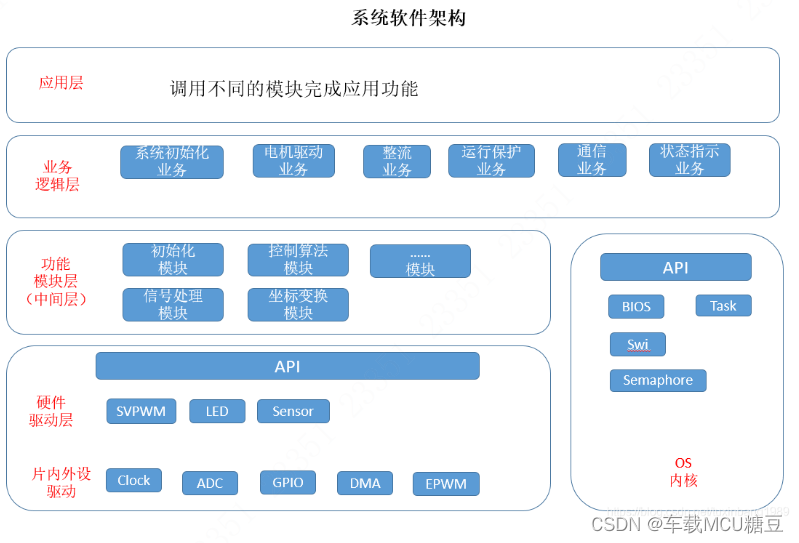

总体分成：硬件驱动层-->功能模块层-->业务逻辑层-->应用层。
