单片机C51 之(1)简介

本文深入解析了51单片机的结构与功能,包括其兼容性、内部组成、性能特点及工作原理。介绍了STC89C51单片机的特性,如4KB Flash存储器、32个可编程I/O线、3个16位定时器/计数器等,以及时钟信号产生和复位条件。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

51单片机
51单片机是对目前所有兼容intel 8031指令系统的单片机的统称。该系列单片机的始祖是intel的8031单片机,后来随着技术的发展,成为目前广泛应用的8为单片机之一。单片机是在一块芯片内集成了CPU、RAM、ROM、定时器/计数器和多功能I/O口等计算机所需要的基本功能部件的大规模集成电路,又称为MCU。51系列单片机内包含以下几个部件:
一个8位CPU;一个片内振荡器及时钟电路;
4KB的ROM程序存储器;
一个128B的RAM数据存储器;
寻址64KB外部数据存储器和64KB外部程序存储空间的控制电路;
32条可编程的I/O口线;
两个16位定时/计数器;
一个可编程全双工串行口;
5个中断源、两个优先级嵌套中断结构。
如图所示为STC89C51单片机基本构造,其基本性能介绍如下:
在这里插入图片描述
STC89C51本身内含40个引脚,32个外部双向输入/输出(I/O)端口,同时内含2个外中端口,3个16位可编程定时计数器,2个全双工串行通信口,STC89C51可以按照常规方法进行编程,但不可以在线编程。其将通用的微处理器和Flash存储器结合在一起,特别是可反复擦写的Flash存储器可有效地降低开发成本。

  • STC89C51的主要特性如下:
    1、兼容MCS—51指令系统
    2、32个可编程I/O线
    3、4k字节可编程闪烁存储器
    4、可编程UARL通道
    5、三个16位可编程定时/计数器中断
    6、时钟频率0-24MHz
    7、2个外部中断源,共8个中断源
    8、256×8bit内部RAM
    9、2个读写中断口线
    10、可直接驱动LED
    11、软件设置睡眠和唤醒功能
    12、低功耗空闲和掉电模式

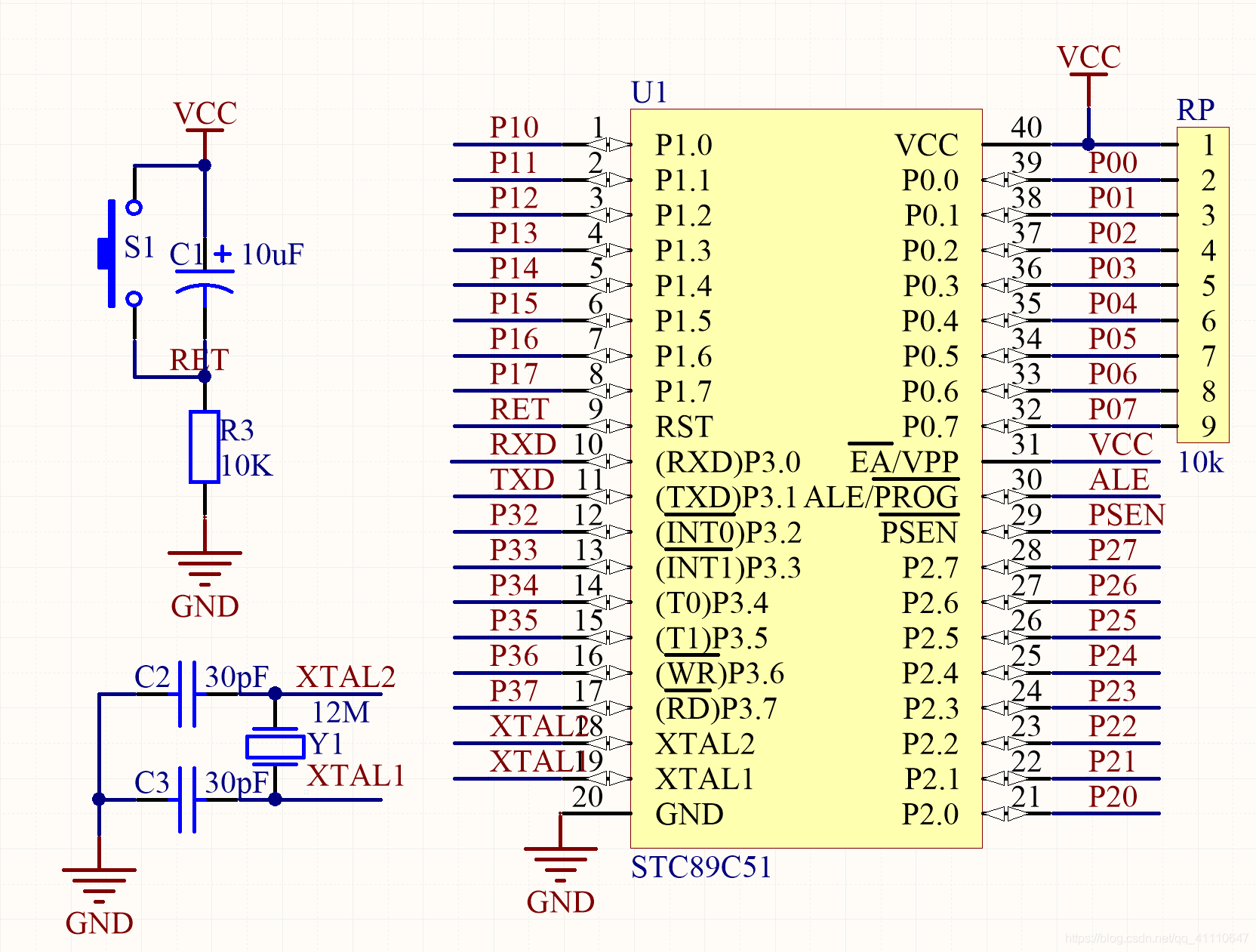

单片机最小原理图如图所示
在这里插入图片描述

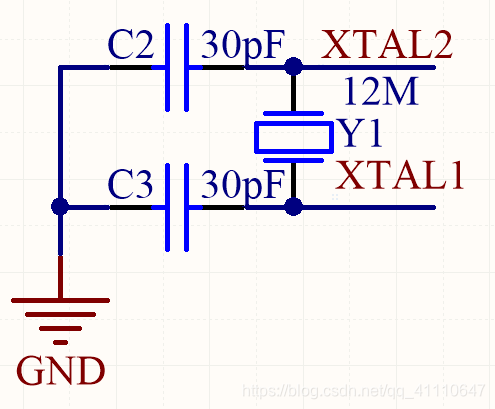

  • 时钟信号的产生:在MCS-51芯片内部有一个高增益反相放大器,其输入端为芯片引脚XTAL1,其输出端为引脚XTAL2。而在芯片的外部,XTAL1和XTAL2之间跨接晶体振荡器和微调电容,从而构成一个稳定的自激振荡器,这就是单片机的时钟振荡电路。
    时钟电路产生的振荡脉冲经过触发器进行二分频之后,才成为单片机的时钟脉冲信号。
    一般地,电容C2和C3取30pF左右,晶体的振荡频率范围是1.2-12MHz。如果晶体振荡频率高,则系统的时钟频率也高,单片机的运行速度也就快。

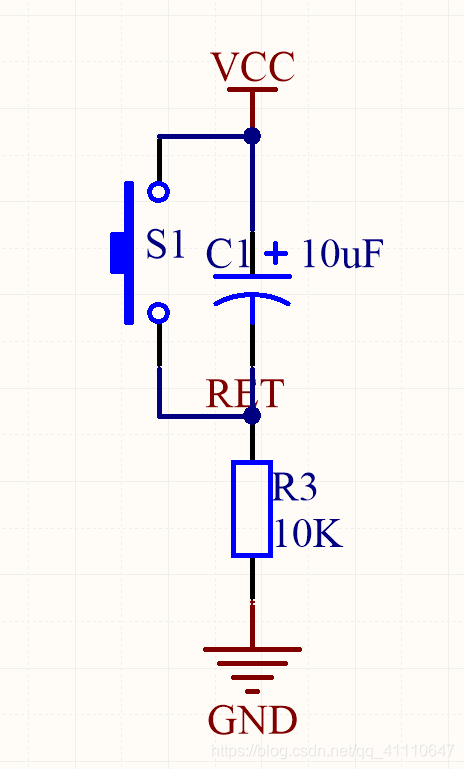

    单片机复位使CPU和系统中的其他功能部件都处在一个确定的初始状态下,并从这个状态开始工作。单片机复位条件:必须使9脚加上持续两个机器周期(即24个振荡周期)的高电平。

在这里插入图片描述

  • 单片机复位使CPU和系统中的其他功能部件都处在一个确定的初始状态下,并从这个状态开始工作。单片机复位条件:必须使9脚加上持续两个机器周期(即24个振荡周期)的
    高电平。
