设计一个用esp32检测咖啡浓度的方案，要求详细，并且要有实现的代码

本文链接：https://blog.csdn.net/qq_41126242/article/details/144626454

以下方案将演示如何使用 ESP32 搭配 TDS 传感器（以及可选的温度传感器）来测量咖啡溶液的浓度（TDS 值），并给出相对完整的示例代码。此方案可用于制作简易的咖啡浓度仪，实时显示或上传咖啡 TDS 数据，帮助监测萃取效果或保证咖啡品质。

一、整体方案设计

硬件组成
- ESP32 开发板（ESP32-WROOM-32 等常见版本）。
- TDS 传感器模块（如常见的 “Gravity: Analog TDS Sensor” 或其它同类模块）。
  - 一般包含电极探头和电路板，可将电极插入咖啡液中，通过电导率换算成 TDS 值。
  - 模块输出模拟电压（0 ~ 2.0/3.3V），与溶液的电导率成正比。
- 温度传感器（可选）：如 DS18B20 或其它温度模块，用于做温度补偿（咖啡温度会影响电导率）。
- 显示设备（可选）：如 0.96" OLED 屏，TFT 屏，或仅串口输出/网络传输。
- 电源：若使用 USB 供电，确保 5V 转 3.3V 稳定。TDS 模块通常需 5V 或 3.3V 供电，具体看传感器规格。
工作原理
- **TDS（Total Dissolved Solids，总溶解固形物）**主要衡量溶液中溶解离子总浓度。咖啡的 TDS 值能反映萃取浓度，如常见手冲咖啡 TDS 大约在 1.2% ~ 1.5% 左右（换算成 ppm 则约 12000 ~ 15000 ppm，实际上 TDS 传感器多测量低 ppm 区域，所以需要视传感器量程是否合适）。
- 传感器测量电导率，输出一个模拟电压值；再根据校准公式转换为 TDS（ppm）。
- 如果考虑温度补偿：TDS 与温度有关，需要额外读取温度，根据校准公式修正测量结果。
系统流程
1. 初始化
  - 配置 ESP32 的 ADC 引脚，用于读取 TDS 传感器模拟输出。
  - 如果使用温度传感器，也初始化温度读数逻辑（如 OneWire + DS18B20）。
2. 采样与计算
  - 周期性读取 ADC 值。
  - 将 ADC 原始值转换为电压值。
  - 应用 TDS 传感器官方（或自定义）校准公式，结合温度补偿得到最终 TDS 值。
3. 显示/输出
  - 在串口打印或屏幕上显示当前 TDS（单位 ppm）。
  - 若需要网络上传，可通过 Wi-Fi 连接至服务器或 MQTT 中转。
4. 校准
  - 建议使用已知 TDS 的标准溶液（或不同浓度的盐水）进行校准，记录对应的 ADC 值和真实 ppm 数据，拟合出校准曲线或使用传感器自带校准电路。
  - 实测咖啡 TDS 一般比纯水 TDS 高许多，需要在测试前先确定传感器的量程够不够，必要时需更换适合的电极或调节增益。
硬件连接（示例）
- TDS 传感器模块：
  - Vcc → ESP32 5V 或 3.3V（根据传感器推荐电压）
  - GND → ESP32 GND
  - Analog Out → ESP32 GPIO 36 (ADC_CH0) 等任意一个支持 ADC 的引脚
- 温度传感器（DS18B20）可选：
  - DQ → ESP32 上任意 GPIO（例如 GPIO 4），并通过 4.7k 上拉电阻拉到 3.3V
  - VDD → 3.3V
  - GND → GND

二、示例代码（Arduino 风格）

以下示例代码默认使用 Arduino IDE 或 PlatformIO 环境编译，ESP32 核心版本 ≥ 2.0.0。

仅演示TDS 电压读取与基本公式转换；
温度补偿部分示意性写法，如需精确补偿，需要查看 TDS 模块官方资料或结合实际测试数据。

/************************************************************
 *  示例：ESP32 + TDS 传感器实现咖啡浓度 (TDS) 测量
 *  说明：
 *  1. 默认 TDS 模块模拟输出接 ESP32 GPIO 36 (ADC1_CH0)
 *  2. 温度传感器 DS18B20 为可选，实现了一个简要读取示例
 *  3. 在串口输出当前 TDS(ppm) 和温度
 ************************************************************/

#include <Arduino.h>

// ========== 可选：DS18B20 温度部分头文件 ==========
#include <OneWire.h>
#include <DallasTemperature.h>

// --------------- 配置部分 ---------------
static const int TDS_PIN = 36;       // TDS 模拟输出接 ESP32 GPIO36
static const int ADC_MAX = 4095;     // ESP32 ADC 分辨率（12位 = 0~4095）
static const float ADC_REF_VOLTAGE = 3.3; // ESP32 ADC参考电压

// 若 TDS 模块输出最高为 2.0V，需要考虑实际电路。此处按 3.3V 满量程计算
static const float TDS_FACTOR = 680.0; // 传感器转换因子(示例值)，需根据实际校准
                                      // 该示例简化: 设 TDS(ppm) = 电压 * 1000 * (校准系数)

// ========== 温度传感器（可选） ==========
static const int ONE_WIRE_PIN = 4;   // DS18B20 数据线连接到 GPIO4
OneWire oneWire(ONE_WIRE_PIN);
DallasTemperature sensors(&oneWire);

void setup() {
  Serial.begin(115200);
  pinMode(TDS_PIN, INPUT);

  // 可选：初始化温度传感器
  sensors.begin();
  Serial.println("ESP32 + TDS sensor test start.");
}

float readTemperature() {
  // 读取 DS18B20 温度
  sensors.requestTemperatures();
  float tempC = sensors.getTempCByIndex(0); // 仅读一个传感器
  return tempC;
}

/**
 * 简单温度补偿示例:
 *
 * 原理：溶液温度越高，电导率越高，TDS 会受到影响。
 * 一般经验公式: TDS_corrected = TDS_measured / (1 + α*(temp - 25))
 * α 通常在 0.02 ~ 0.05 之间(视传感器或溶液), 这里取 0.02 作为示例.
 */
float temperatureCompensation(float tds, float tempC) {
  float alpha = 0.02;
  float factor = 1.0 + alpha * (tempC - 25.0);
  if(factor < 0.1) factor = 0.1; // 防止极端情况
  return tds / factor;
}

float readTDS() {
  // 1. 读取ADC
  int adcValue = analogRead(TDS_PIN);

  // 2. 将adcValue 转为电压
  float voltage = ((float)adcValue / ADC_MAX) * ADC_REF_VOLTAGE;

  // 3. 按照简单的线性关系计算 TDS(ppm)
  // 注意: TDS_factor 需根据实际传感器特性或校准结果而定
  float tdsVal = voltage * 1000.0 * (TDS_FACTOR / 1000.0);
  // 以上仅示例： TDS(ppm) = voltage(V)* 1000 * factor
  // 假设 factor = 680 => TDS(ppm) = voltage * 680
  // 实际校准公式可与传感器文档或实际测量匹配

  return tdsVal;
}

void loop() {
  // 1. 读取温度
  float tempC = readTemperature();
  // 若无温度传感器，可使用固定温度假设
  // float tempC = 25.0; // 假设 25°C

  // 2. 读取 TDS
  float tdsRaw = readTDS();

  // 3. 温度补偿
  float tdsCompensated = temperatureCompensation(tdsRaw, tempC);

  // 串口打印
  Serial.print("Temp: ");
  Serial.print(tempC);
  Serial.print(" C,  TDS(Raw): ");
  Serial.print(tdsRaw);
  Serial.print(" ppm,  TDS(Compensated): ");
  Serial.print(tdsCompensated);
  Serial.println(" ppm");

  // 延时1秒
  delay(1000);
}

代码说明

TDS 计算公式
- 此处仅给出示例计算方法，实际需要查看 TDS 模块文档。
- 不同厂商的 TDS 探头、增益和电路设计都有差异，需要配合官方推荐的计算公式或通过标准溶液自行标定。
温度补偿
- 在 temperatureCompensation() 函数中使用了一个简单的经验公式。
- 在实际应用中，最好结合更多实测数据对温度补偿进行优化。
ADC 输入范围
- ESP32 默认ADC最大输入电压为 3.3V。若 TDS 模块输出电压 >3.3V，需要分压或选择更低满量程的 TDS 模块，以免损坏 ESP32。
数据精度
- ESP32 的 ADC 存在一定线性误差，若需高精度，可做多点校准或使用内置参考校准方法。

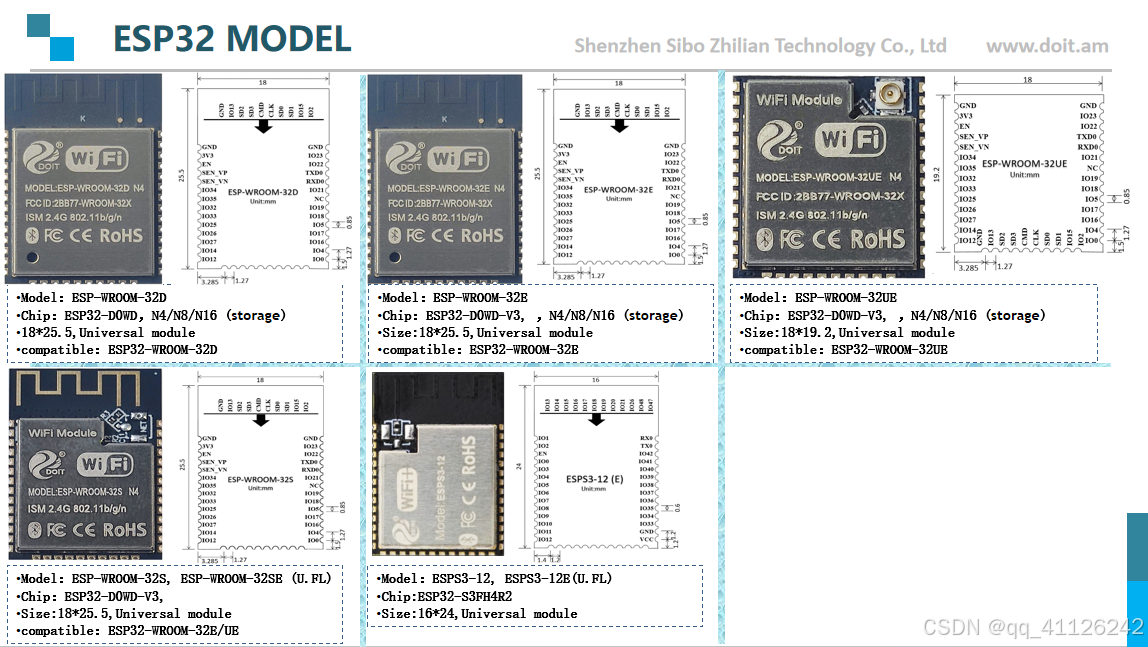

在这里插入图片描述

三、扩展与改进

显示/网络
- 使用 OLED/TFT 显示屏实时显示 TDS 和温度值。
- 或者通过 Wi-Fi/MQTT 上传数据到服务器、手机 App 等。
多点校准
- 在不同已知 TDS 的标准溶液里测量 ADC，并记录下对应的 ppm 值，用最小二乘等方法拟合校准曲线，提高准确度。
机械设计
- 将 TDS 探头固定在合适位置，保证测量时咖啡能够覆盖电极。
- 注意易清洗、防水以及咖啡渍可能造成的传感器污垢问题。
长时间在线检测
- 若要放置在咖啡机出口等场景，需要定期清洁探头并注意高温液体对电极寿命的影响。
- 可以增加自动冲洗结构，或实现定时清洗/更换传感器的流程。
整合摄像头（若对咖啡颜色感兴趣）
- 在某些情况下，可通过摄像头分析咖啡色度，与 TDS 信息结合，实现更智能的品质评估。
- 但对 TDS 精度需求更高时，建议专门的电化学传感器方案更为稳定。
