MeshLab合并CC生产的分块OBJ模型

0 MeshLab介绍

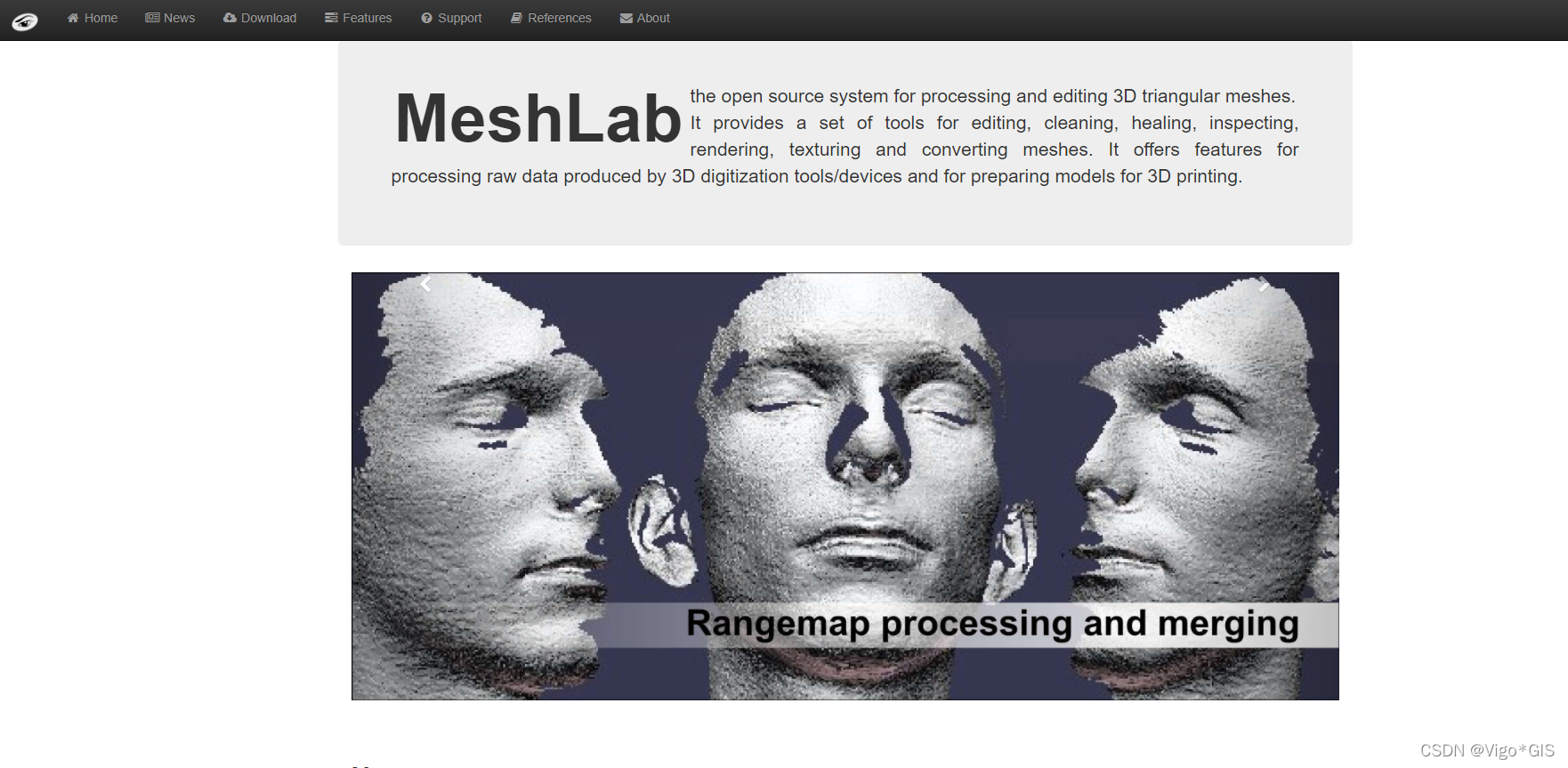

一个开源的编辑和处理三维模型的软件

Meshlab官网：https://www.meshlab.net/
在这里插入图片描述

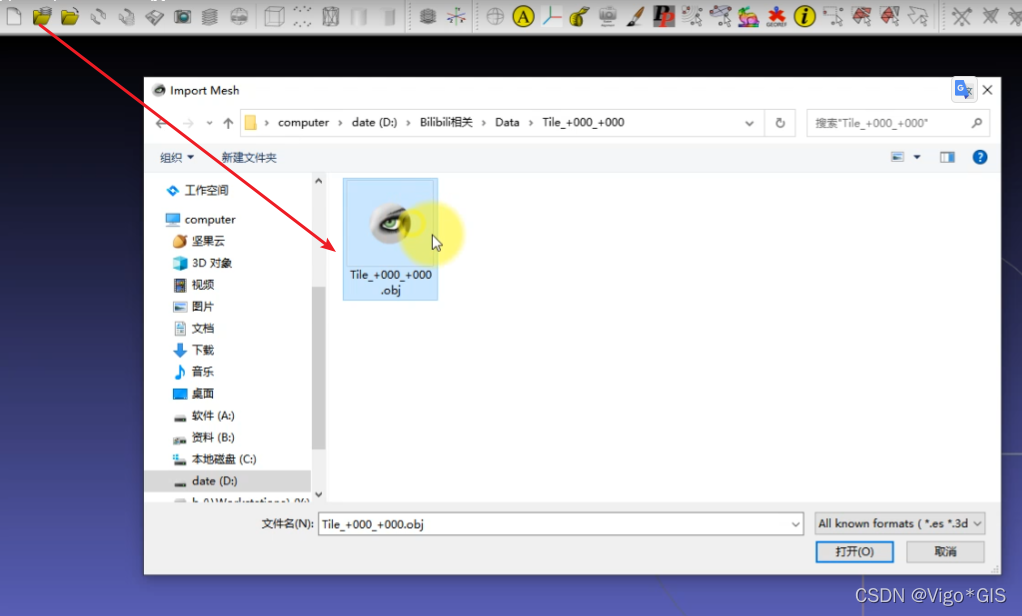

1 添加OBJ模型数据

很明显是CC建模的分块数据
添加2个作为演示
在这里插入图片描述

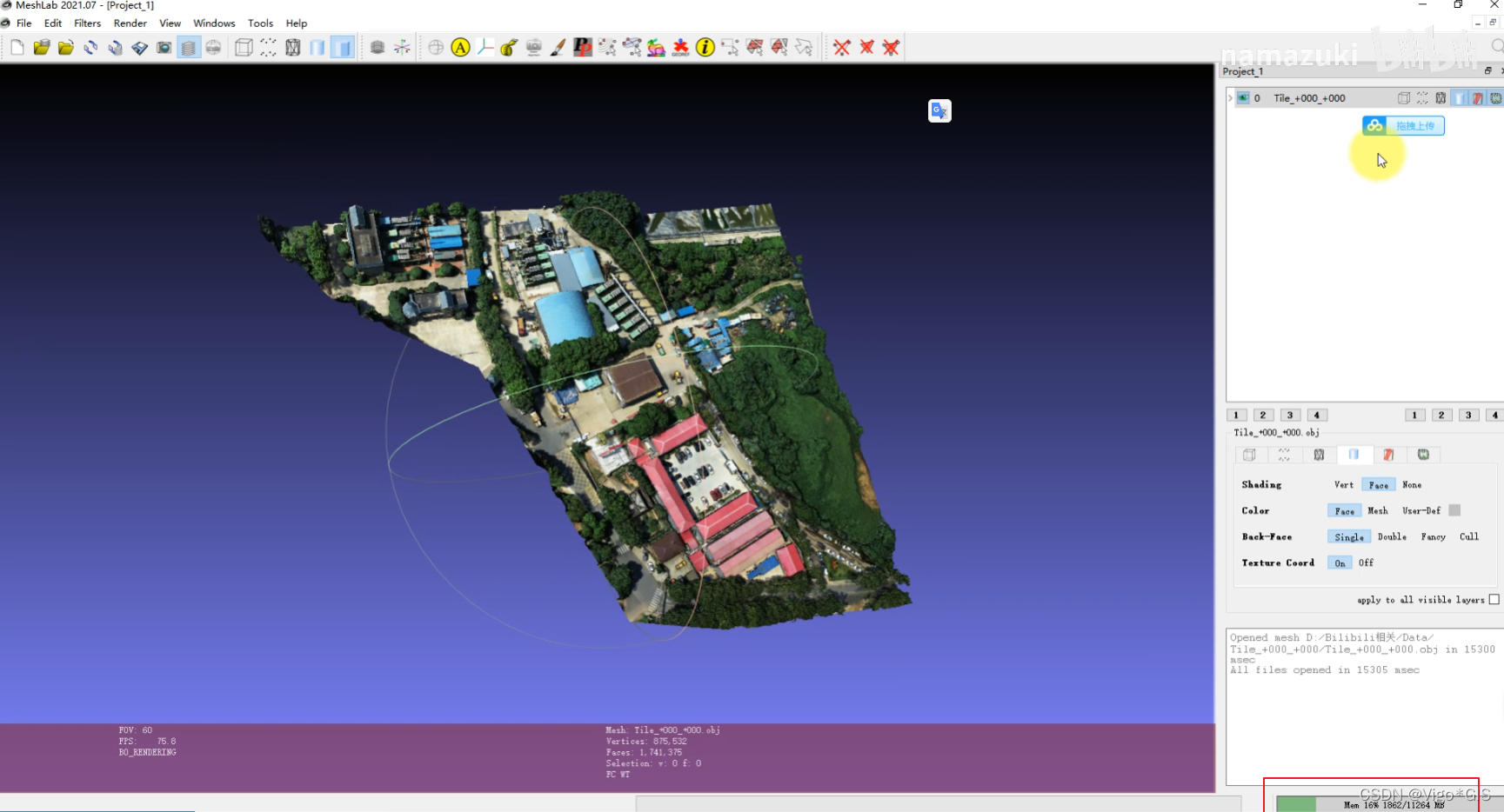

右下角的绿色Mem是GPU的显存

右上角可以看到已经添加的分块模型数据
在这里插入图片描述

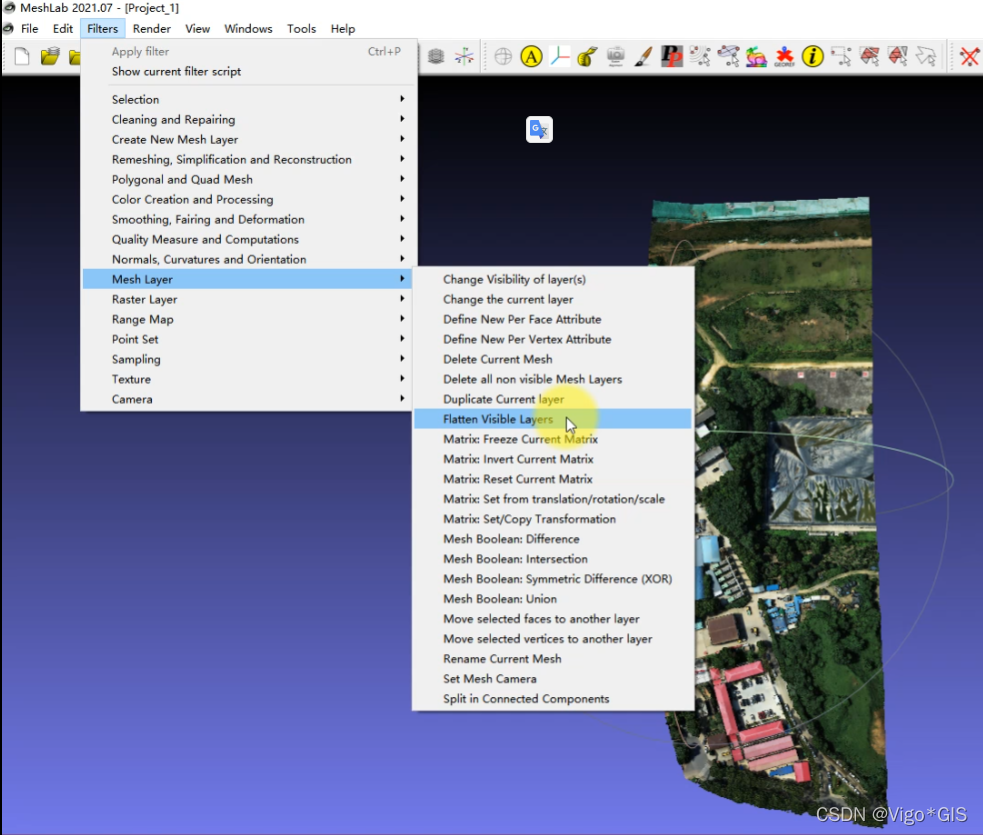

2 合并模型

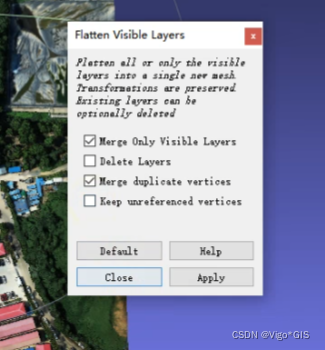

取消勾选Delete Layers和Keep……

Apply
此时可以见右上角出现了Merged Mesh
现在的画面为Merged Mesh的预览效果

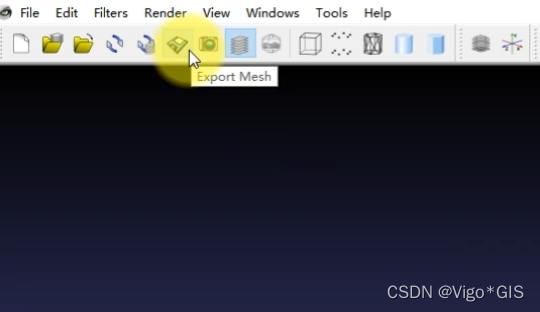

确定没问题就保存导出
选择你想要的格式
OBJ
记住贴图的图片名称！

在这里插入图片描述
在这里插入图片描述

导出模型

在这里插入图片描述

在这里插入图片描述

添加贴图

在导出完成后MeshLab会自动关闭

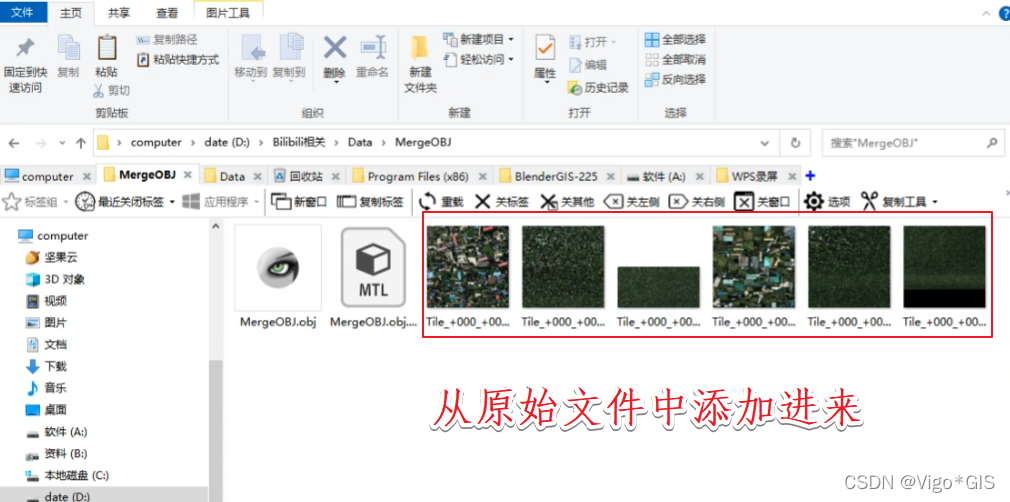

把原始贴图（就是刚刚那个框里面的）复制到合并模型的文件夹中

在这里插入图片描述

3 检查模型

操作视频.
