RC滤波 电阻电容的损耗计算方法

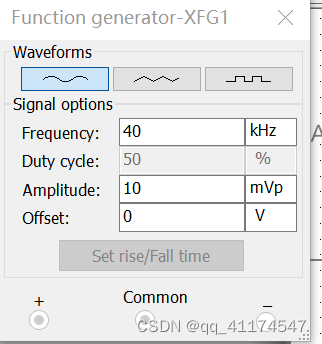

此时C2和R7组成高通滤波F=1/(2PI*C2*R7)=1.59KHz，输入信号为40K，远大于，可以正常通过

计算信号通过此高通滤波的损耗如下：
先计算电容的阻抗Zc=1/(2pi*Fi*C)=   Fi是输入信号通过该电容的频率39.75Ω

在计算电容与电阻串联的总阻抗Z=√（Zc²+R²）=1.0008k

因为输入信号是取R7两端的电压，所以实际通过的信号S=R7/Z*%=99.92%. 信号几乎没有损耗

因为实际电容可以取到的电容值不多（考虑价格，封装，库存供应），一般先定下一个电容值，在根据F 截至和信号损耗来去合适的电阻值。如果不是要求特别高，可以不用计算损耗，只要让你的截至频率远小于信号频率即可。因为根据高通滤波的幅频特性曲线可知：截至频率f对于的是增益衰减至0.707，即-3db时的频率，所以想要信号损耗衰减少，就让截止频率f在可以允许的情况下远小于信号频率即可。

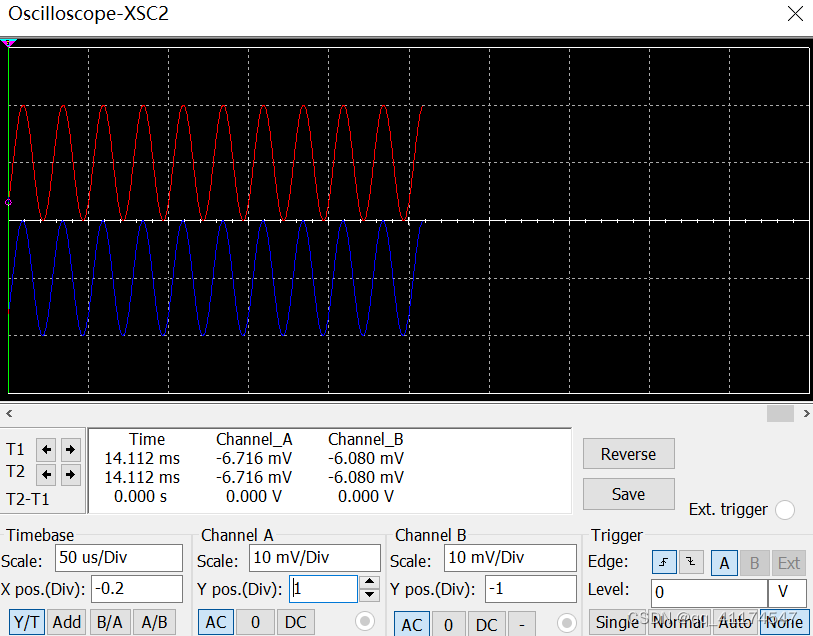

至于低通滤波的截至频率F以及总阻抗Z的计算公式一下，但因为信号时取电容两端的值，所以损耗S=Zc/Z*%。上图仿真中的低通滤波（R8和C3）RC的值是我随便放的，不对的。

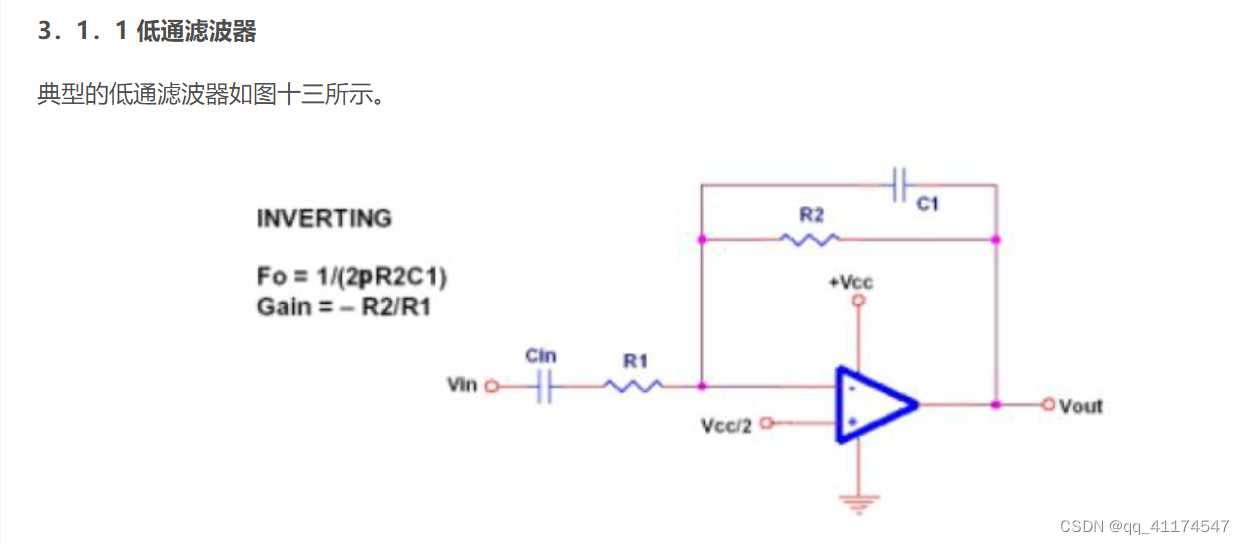

上图也是低通滤波器，一般放大倍数A已经固定，所以电阻R也固定，只能通过调整电容来调整截至频率。
