Ae：塌陷开关

时间轴面板上的小太阳开关，俗称为“塌陷开关”。

官方提示指出，对于预合成而言，称为 “折叠变换” Collapse Transformations；对于矢量图层，称为“连续栅格化” Continuously Rasterize。

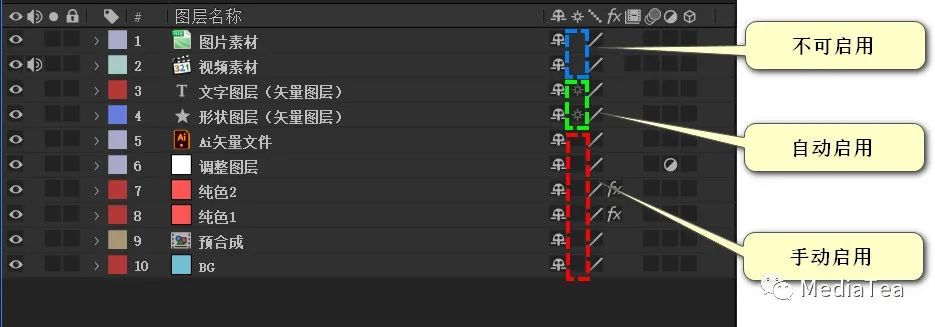

其实，塌陷开关还适用别的类型的图层。

比如，对于文本图层、形状图层等默认是启用状态。

对于图片、视频等素材图层尽管不可启用，但将它们转换为预合成图层后即可手动启用。

◆  ◆  ◆

塌陷开关的基本作用

• 更改效果的渲染顺序

默认情况下，未启用塌陷开关时的渲染顺序是：

蒙版 → 效果 → 变换 → 图层样式

而启用了塌陷开关后的渲染顺序是：

蒙版 → 变换 → 效果

这样的渲染顺序可将效果应用于变换之后的图层上。

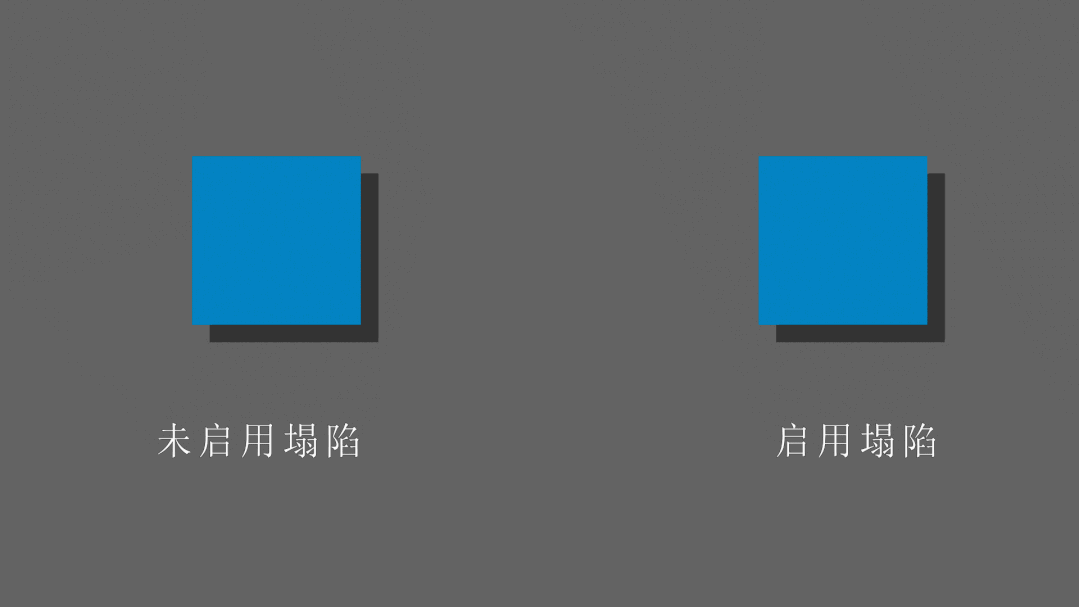

如下图右侧所示，旋转变换之后再应用投影效果，可保证（投影）光源的一致性。

• 更改效果的应用空间

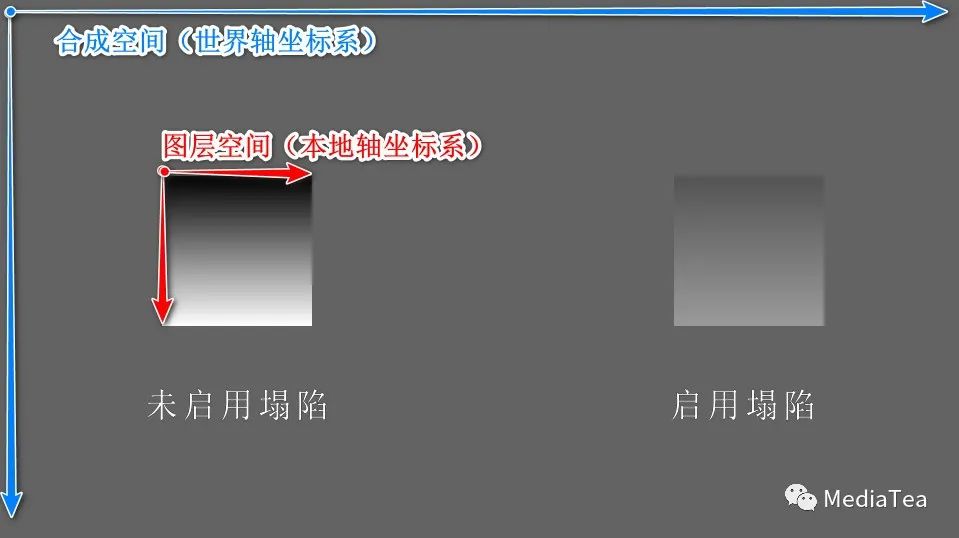

默认情况下，应用于图层（未启用塌陷开关）的效果是基于图层空间，即本地轴坐标系。而启用塌陷开关以后，将在合成空间，即世界轴坐标系上应用效果。

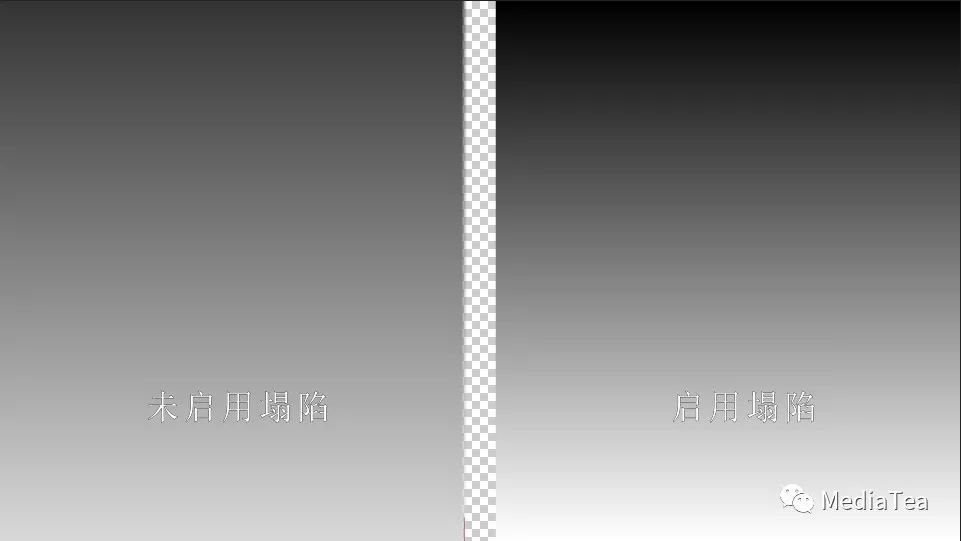

下图中对两个 300 x 300 的纯色图层应用同样的梯度渐变效果。

下图右侧为启用了塌陷开关后的显示结果。

在有坐标属性的效果控件上，可明显看出之间的差别。

• 连续栅格化

文本、形状等矢量图层默认启用塌陷开关。

对于 Ai 文件等矢量素材图层，可手动开启。

这些矢量图层，包括纯色图层在内，在启用塌陷开关之后，就会像矢量图形一样可以任意缩放且不会模糊。

◆  ◆  ◆

预合成与折叠变换

当将一个或多个图层合并为预合成后，意味着将这些图层封装为一个整体，并作为宿主合成的一个图层。

说明：

为了叙述方便，此处称预合成图层所在的合成为“宿主合成”，称预合成内部的图层为“元素图层”。

• 折叠变换前


折叠变换前，预合成图层是宿主合成中的一个普通的非矢量图层。

通常 Ae 会先计算出预合成内部的最终结果，然后再将这个结果作为一个素材图层来执行处理。

所以，应用在预合成图层自身之上的效果、蒙版及变换等，均遵循上述非矢量图层的塌陷开关规律。

即，渲染顺序为“先应用效果再变换”，工作空间为（预合成）图层空间，即本地轴坐标系。

由此也会带来一些问题：

1、预合成内部的三维图层被平面化，即便开启了预合成图层的 3D 开关。

2、对预合成图层的缩放由于是基于合并后效果的，所以很容易变得模糊不清。

3、预合成内的元素图层若使用了混合模式的，仅对其下方的预合成内部的图层起作用。

• 折叠变换后


对预合成图层启用塌陷开关后，将预合成里的元素图层“提升”为宿主合成的图层来处理。

由此带来一些变化：

1、预合成内的元素图层恢复为原始分辨率。

2、预合成内的元素图层将基于合成空间做变换。

3、折叠变换后，元素图层的混合模式将对其下方的宿主合成中的所有图层起作用。

同理适用于预合成内部的调整图层。

4、预合成图层本身的渲染顺序转变为“先变换再应用效果”。

5、预合成图层的塌陷开关，不影响预合成内的元素图层的塌陷开关。

6、需要注意的是，如果预合成图层本身被添加了蒙版、效果或图层样式时，问题就变得复杂多了。

所以，Ae 做了如下设计，即便启用了塌陷开关，元素图层的混合模式、调整图层等的作用范围又被限制回预合成内部。

启用了 3D 的元素图层也无法与宿主合成中的 3D 图层产生交互，但受摄像机图层或灯光图层的影响。
