Ae：灯光图层及相关选项

灯光 Light是三维合成中可用于照亮其他 3D 图层并投影的一种元素，类似于光源。

一般可根据实际需要选择不同类型的灯光。

如果没有建立灯光图层，系统会使用默认的环境光。

当建立了灯光（点光、聚光或平行光）图层之后，以所建立的灯光来照明。

Ae菜单：图层/新建/灯光

快捷键：Ctrl + Alt + Shift + L

◆  ◆  ◆

灯光类型

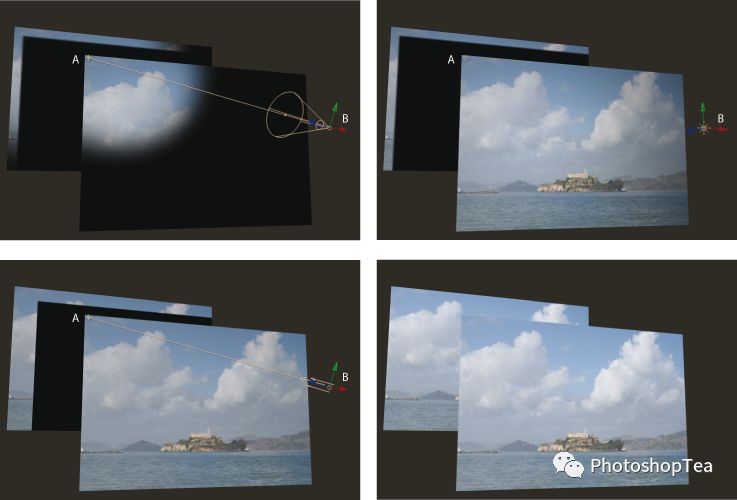

聚光（左上图）；点光（右上图）；平行光（左下图）；环境光（右下图）

A. 目标点 B. “光照”图标

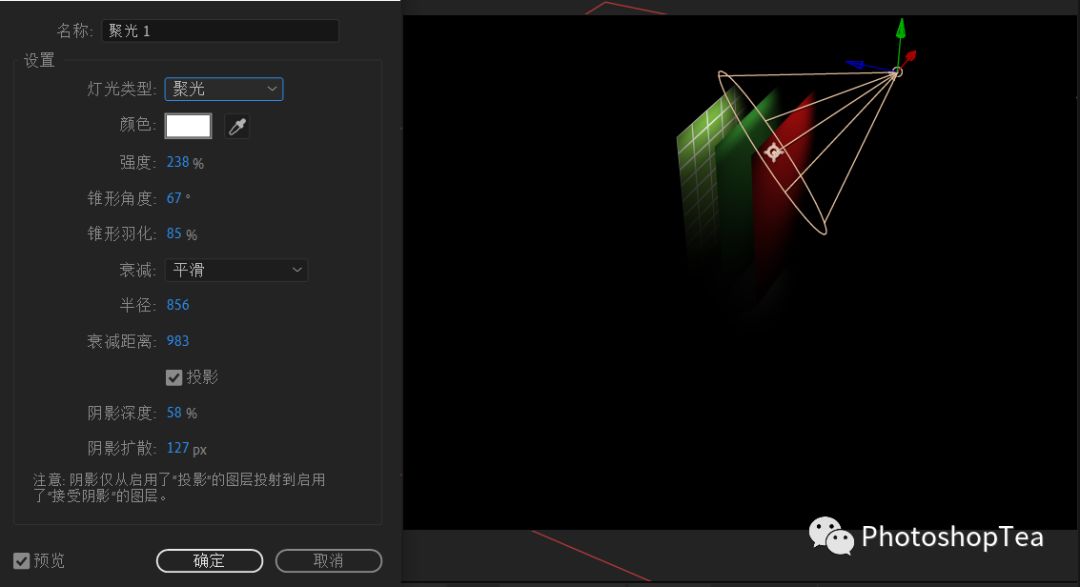

• 聚光 Spot

从受锥形物约束的光源发出的光线，类似剧场中使用的聚光灯。

有方向且可投影，光照范围可调。

被照射物体产生的阴影有模糊效果。即，阴影扩散（阴影虚化程度）可调。

经常配合环境光使用，从而使得无光照区域不致于过黑。

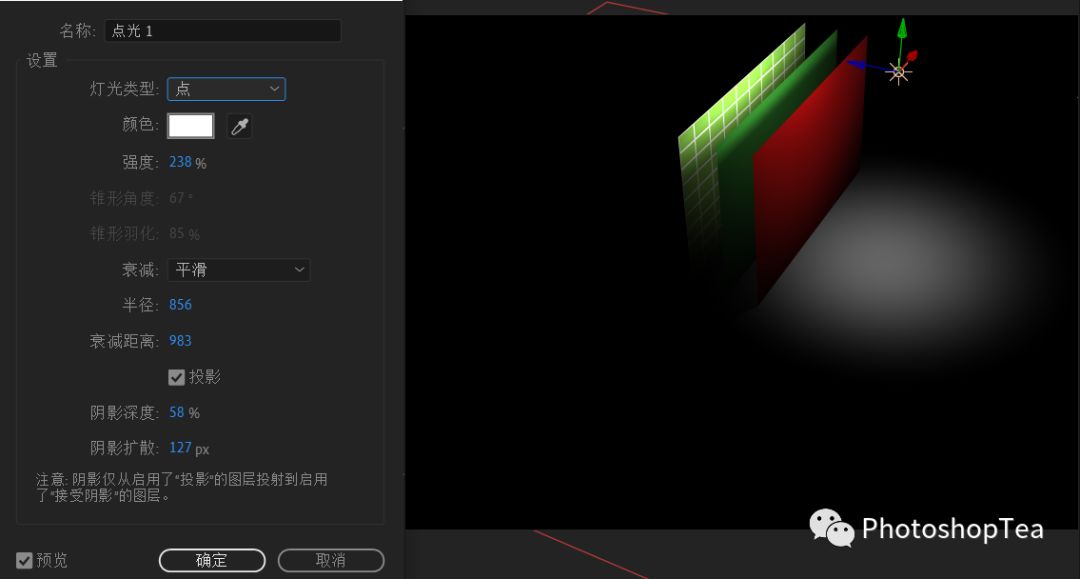

• 点光 Point

从一个点发出的无约束的全向光。

例如，来自裸露的电灯泡或蜡烛等的光线。

被照射物体与光源的距离不同，受到的光照强度不同。

无方向、可投影，被照射物体产生的阴影有模糊效果。

同样，经常配合环境光使用。

• 平行光 Parallel

无限远的光源发出的无约束定向光，可照亮场景中的任何地方。

类似于来自太阳等光源的光线，有方向且可投影，光照范围无限。

但如果设置了衰减，光照范围也会受限。

被照射物体产生的阴影没有模糊效果。

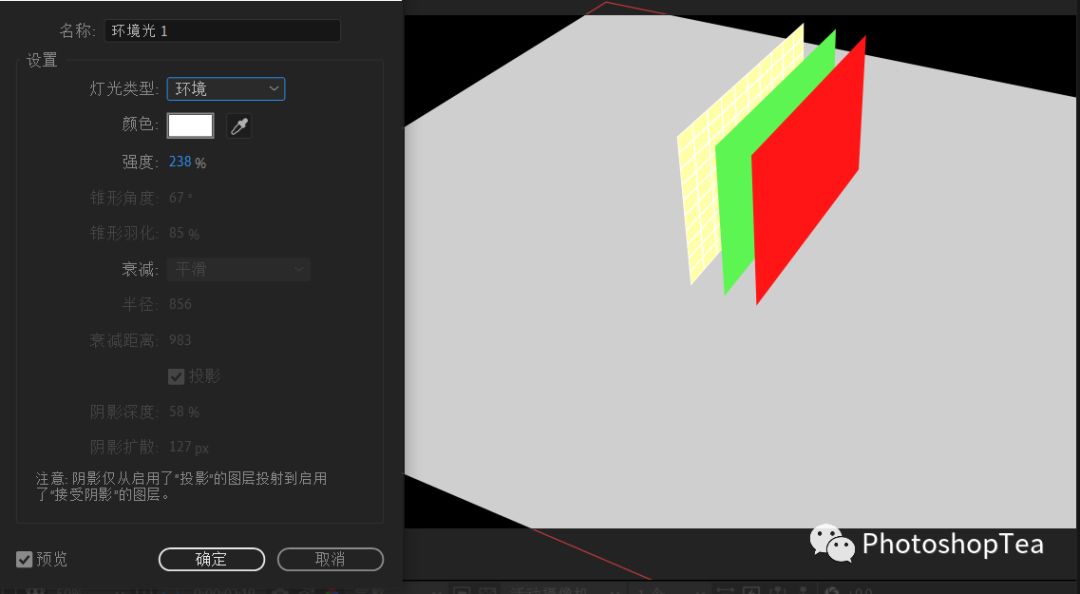

• 环境光 Ambient

创建没有光源显示，但有助于提高场景的整体亮度且不投影的光照。

即，无光源位置、无方向、无投影。

只有强度和颜色两个属性。

小结：

1、双击灯光图层，可进入灯光设置。

快捷键：Ctrl + Shift + Y 。

2、四种灯光类型中，环境光不能使物体产生阴影效果，平行光产生阴影但没有模糊效果。

3、平行光以及聚光灯是定向光，变换属性中有目标点，聚光灯还有方向和旋转属性。

提示：

使用选取工具，可改变目标点位置，或者灯光及目标点的整体位置。

加按 Ctrl 键时，保持目标点不变的同时改变灯光位置。

◆  ◆  ◆

灯光选项

强度 Intensity

光源的亮度。

数值越大，光照越大。负值可产生吸光效果，即降低场景中其它光源的光照强度。

颜色 Color

默认为白色。

锥形角度 Cone Angle

控制聚光灯的照射范围。

锥形羽化 Cone Feather

控制聚光灯照射区域的边缘柔化程度。

衰减 Falloff

控制光照的强度如何随距离的增加而减少。环境光无衰减选项。

--无 None：即便距离增加，光照强度也不减弱。

--平滑 Smooth

--反向正方形已固定 Inverse Square Clamped：基于平方反比定律的，模拟真实的衰减方式。

半径 Radius

启用“衰减”后，此项用于控制光线照射的范围。

半径之内，光照强度不变。半径之外，开始衰减。

衰减距离 Falloff Distance

启用“衰减”后，此项用于控制光线照射的距离。

值为 0 时，边缘不产生柔和效果。

半径和衰减距离的组合，可控制光照能达到的位置。

投影 Casts Shadows

指定光源是否可以产生投影。

--开 On

--关 Off

阴影深度 Shadow Darkness

控制阴影的浓淡程度。

阴影扩散 Shadow Diffusion

控制阴影的模糊程度。

◆  ◆  ◆

关于投影

阴影仅从启用了“投影”的图层投射到启用了“接受投影”的图层。也就是说，有三个要素决定着是否有投影：

• 光源

除环境光之外，其它类型灯光要在灯光设置中勾选“投影”之后，才能产生投影。

若不勾选，平行光、聚光灯、点光也是“无影灯”。

• 被照射的物体

被灯光照射的三维图层的材质选项中的“投影”要开启。表示灯光照在它身上允许产生投影。

• 承载投影的物体

开启三维图层的材质选项中的“接受阴影”，表示它能承载别的三维图层投射下来的阴影。

◆  ◆  ◆

材质选项

材质选项 Material Options，是其它三维图层受到光照后与灯光图层互动的一组参数。

展开材质选项的快捷键：AA

提示：

启用了“折叠变换”的预合成图层，材质选项是不可用的。

因此，需要在预合成的原始图层里进行材质选项的设置。

投影 Casts Shadows

表示本图层在受光照后是否产生投影。

--关 Off：不会产生投影。

--开 On：会产生投影。

--仅 Only：隐藏图层原内容，仅产生投影。

透光率 Light Transmission

调整透过本图层的光照百分比，从而使得投影与物体颜色一致。

若是彩色元素，当透光率为 100% 时，将显示相应色彩的阴影。若透光率为 0% 时，没有光透过图层，将产生黑色阴影。

接受阴影 Accepts Shadows

是否承载别的图层产生的投影。

--关 Off：不接受投影。

--开 On：接受投影。

--仅 Only：隐藏图层原内容，仅显示投影。

接受灯光 Accepts Lights

图层本身的颜色是否受到光照的影响。

--关 Off

--开 On

为了让三维图层本身不受光照影响，应关闭接受阴影和接受灯光。

环境 Ambient

图层受环境光影响的程度。

漫射 Diffuse

图层反射光线的程度。

值为 0% 时，不反射。值为 100%，将反射大量光线。

镜面强度 Specular Intensity

图层镜面反射的程度。

值为 0% 时，无镜面高光反射。值为 100%，为最强的镜面高光反射。

镜面反光度 Specular Shinness

镜面强度大于 0% 时，用于确定镜面高光的大小。

值为 0% 时，大镜面高光。值为 100%，小镜面高光。

金属质感 Metal

用于确定图层颜色对镜面高光颜色的影响。

值为 0% 时，镜面高光的颜色是照射灯光的颜色。值为 100%，镜面高光的颜色是图层自身的颜色。
