Camera Raw：校准面板（原理篇）

“校准”面板的设计初衷是用来校准相机所采集的 RGB 色彩信息，让相机的 RGB 色域范围与标准的 RGB 色域范围尽可能重合。

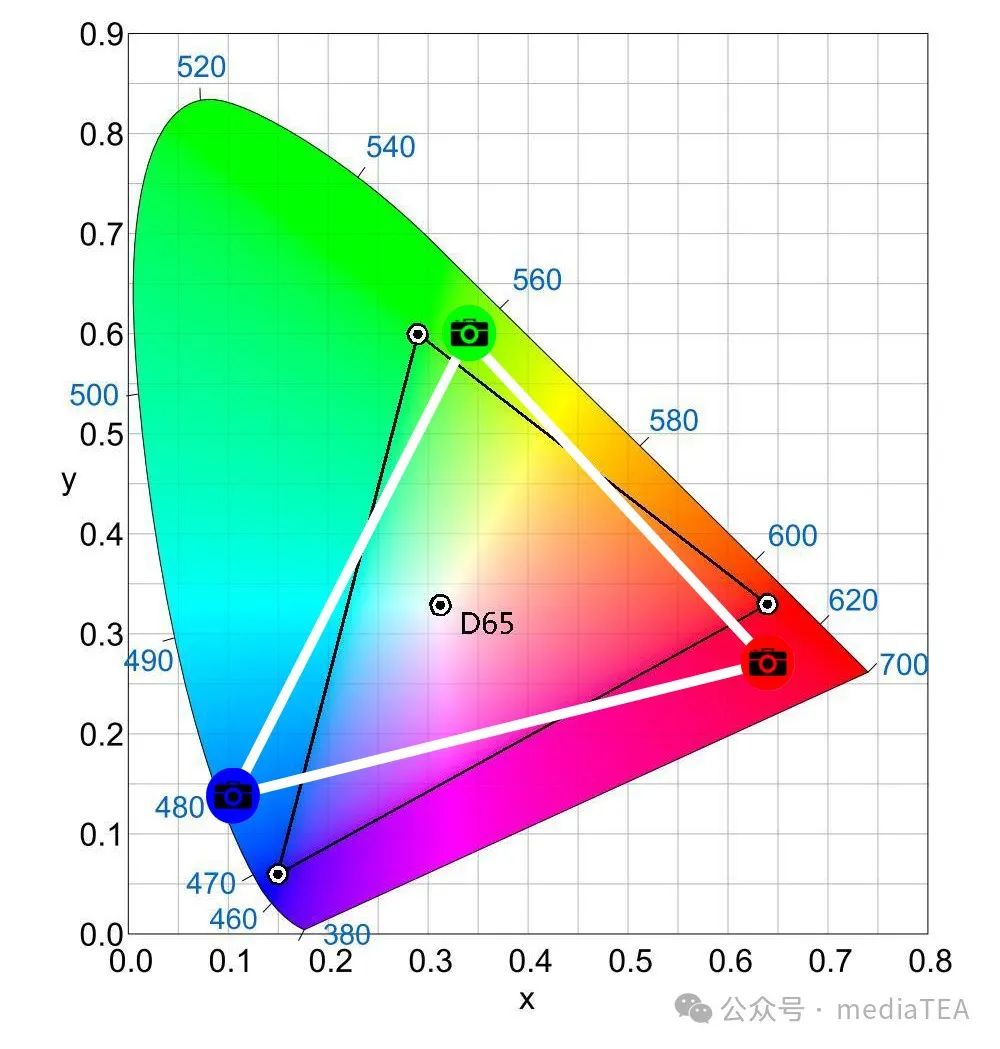

如上图所示，白色三角形表示相机采集到的色域范围，通过调整红原色、绿原色和蓝原色的三个点的位置，即可将图像的色域范围对齐到黑色三角形表示的标准色域范围。

现代相机采集色彩的能力基本上都可以达到指定的色域空间的要求，因此，“标准”面板可能失去了它纠正颜色偏差的功能，但我们在搞清楚了工作原理之后，可将其应用到后期调色上，比如增强图像的风格效果或者进行创意调整。

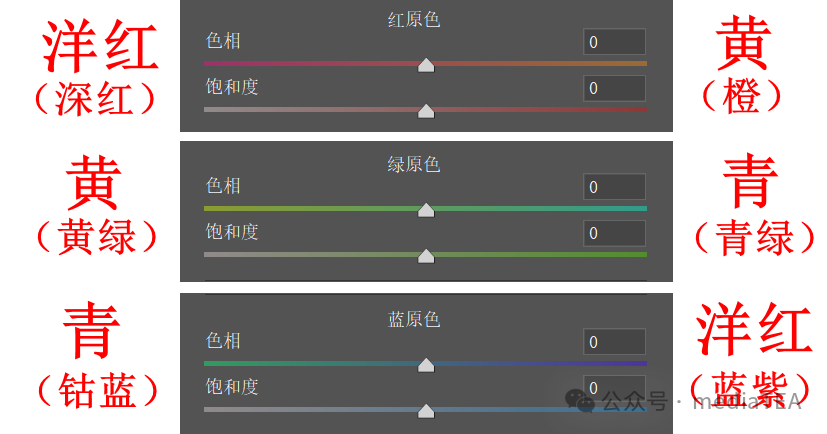

下面通过在色相轮上应用相关调整来阐释“校准”面板的工作原理。

◆  ◆  ◆

红原色

色相滑块向右

值为 0 ~ +100，表示红原色往黄色（或者说是橙色）方向偏移，在色相轮上表现为红原色原点被顺时针旋转。

分析：

1、图像上的红色开始偏黄（橙），黄色变多。

2、洋红色变少，且饱和度降低。

3、由于洋红色由红色和蓝色组成，当其红色成分少了，蓝色成分就会更加突出，即，靠近蓝色的洋红色变成了蓝色。

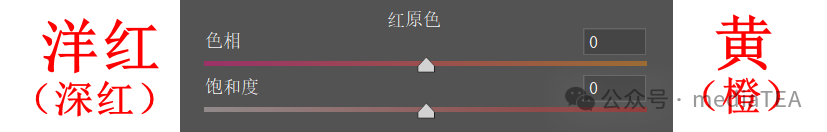

所以，由面板上的红原色色相指示条可以直观地看出，滑块向右移，红色偏黄（橙），黄色变多，黄色的互补色（蓝色）也变多，指示条另一端的洋红色变少且饱和度降低。

色相滑块向左

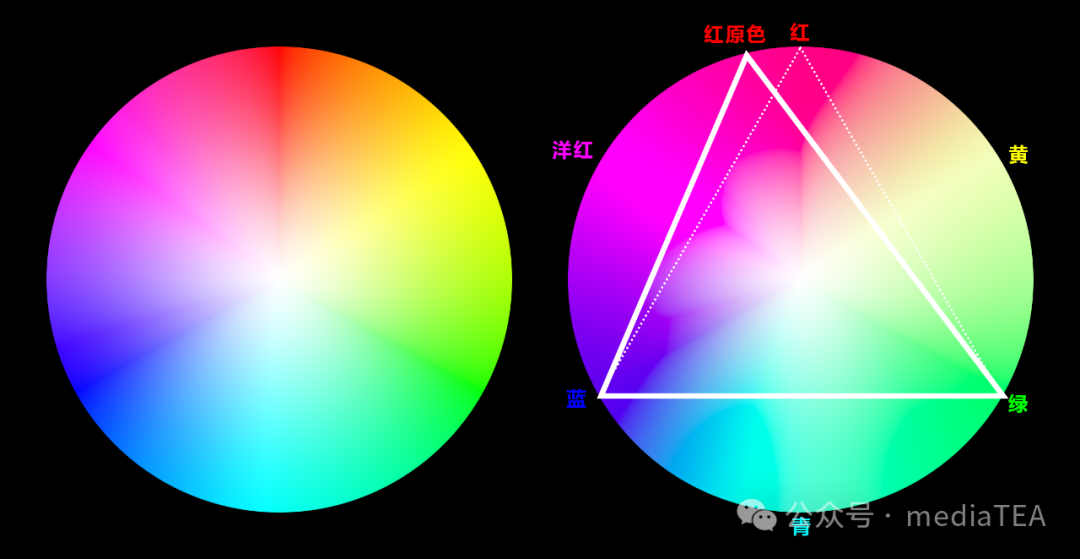

值为 0 ~ -100，表示红原色往洋红色（或者说是深红色）方向偏移，色相轮上的红原色点被逆时针旋转。

分析：

1、图像上的红色开始偏洋红（深红），洋红色变多。

2、黄色变少，且饱和度降低。

3、由于黄色由红色和绿色组成，当其红色成分少了，绿色成分就会更加突出，即，靠近绿色的黄色变成了绿色。

同样，由面板上的红原色色相指示条可以直观地知道，滑块向左移，红色偏洋红（深红），洋红色变多，洋红色的互补色（绿色）也变多，指示条另一端的黄色变少且饱和度降低。

饱和度滑块

饱和度滑块的工作原理相对简单。

滑块向右，增加该原色及其近似色的饱和度。滑块向左，降低该原色及其近似色的饱和度，二者都对该原色的互补色影响最小。

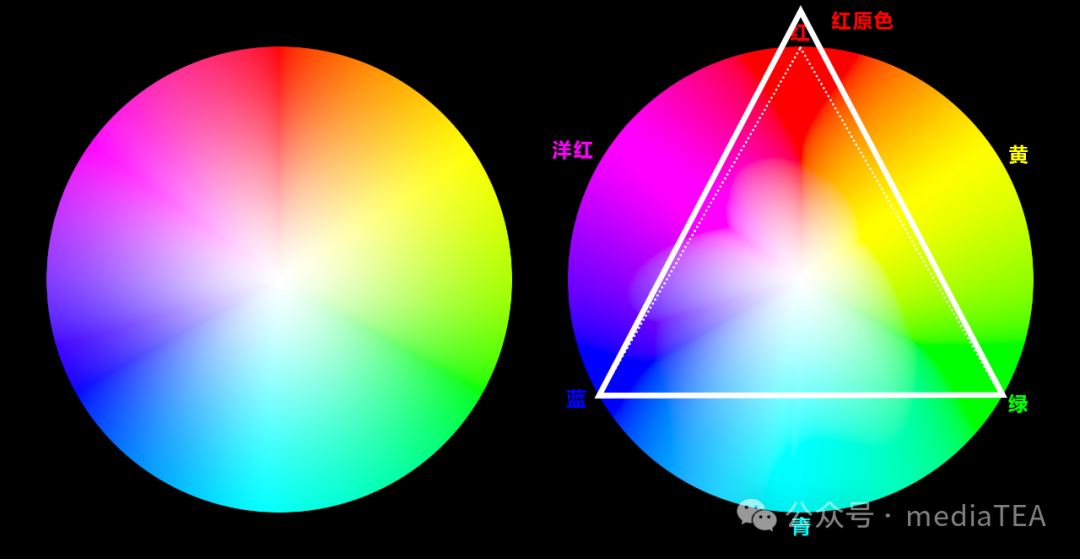

比如，红原色饱和度滑块向右，在色相轮上表现为远离中心（饱和度为 0），增加红色及其近似色的饱和度，对其互补色（青色）影响较少。

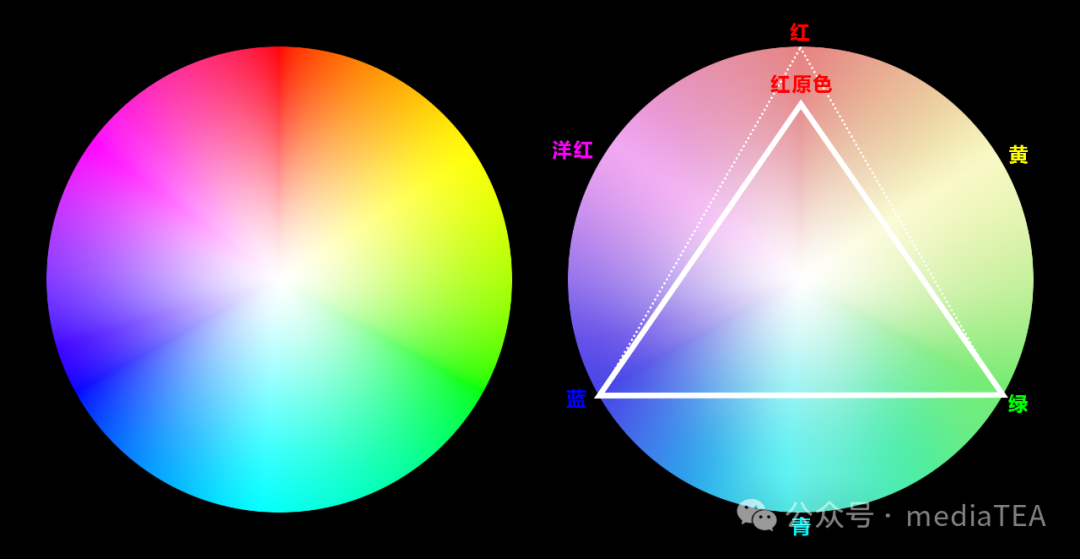

红原色饱和度滑块向左，在色相轮上表现为靠近中心（饱和度为 0），降低红色及其近似色的饱和度，对其互补色（青色）影响最少。

◆  ◆  ◆

绿原色

色相滑块向右

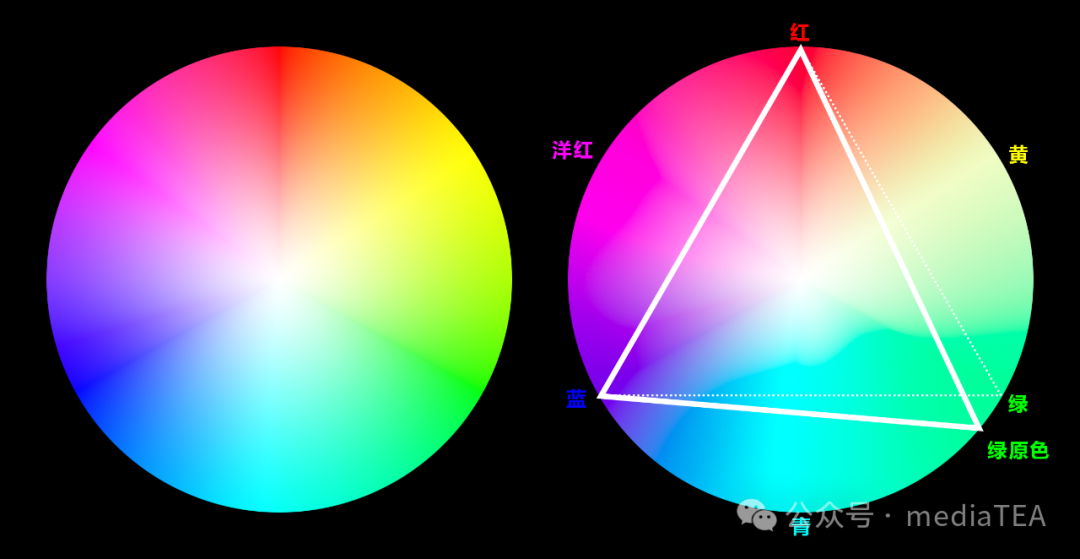

值为 0 ~ +100，表示绿原色往青色（或者说是青绿色）方向偏移，在色相轮上表现为绿原色原点被顺时针旋转。

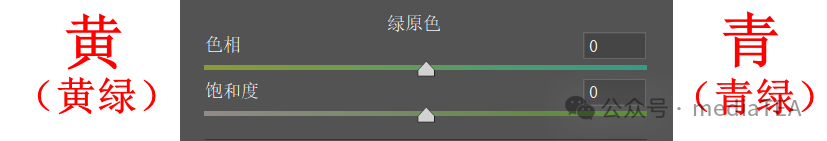

因此，由面板上的绿原色色相指示条可以直观地看出，滑块向右移，绿色偏青色（青绿），青色变多，青色的互补色（洋红色）也变多，指示条另一端的黄色变少且饱和度降低。

色相滑块向左

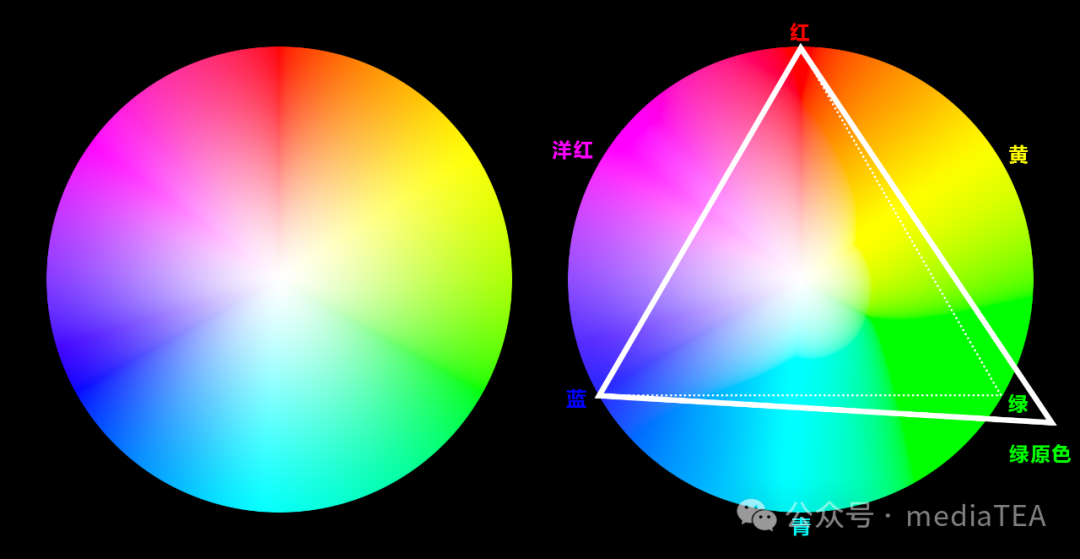

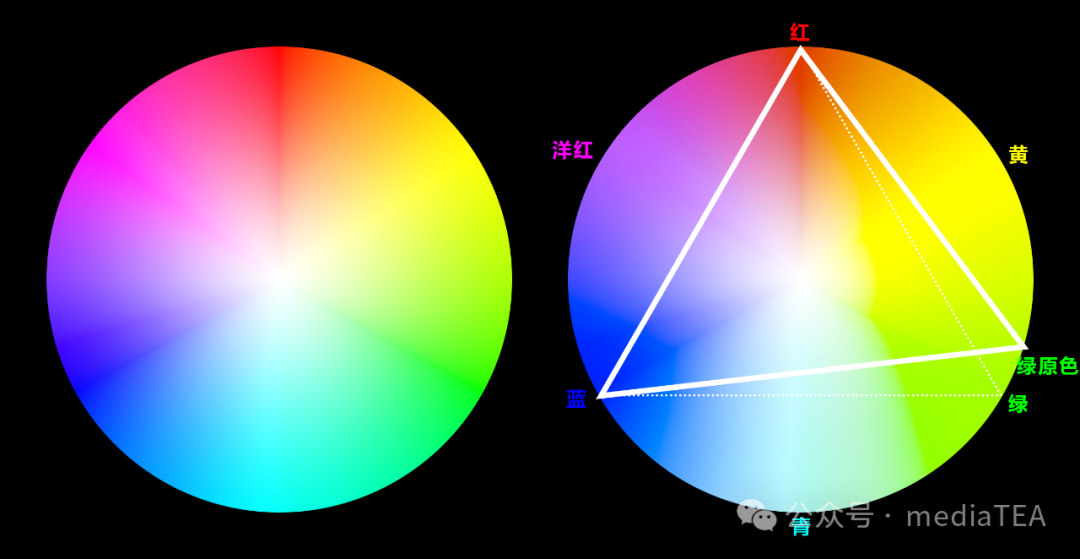

值为 0 ~ -100，表示绿原色往黄色（或者说是黄绿色）方向偏移，色相轮上的绿原色原点被逆时针旋转。

所以，由面板上的绿原色色相指示条可以直观地知道，滑块向左移，绿色偏黄（黄绿），黄色变多，黄色的互补色（蓝色）也变多，指示条另一端的青色变少且饱和度降低。

绿原色 - 饱和度

绿原色饱和度滑块向右，在色相轮上表现为远离中心，增加绿色及其近似色的饱和度，对其互补色（洋红色）影响最少。

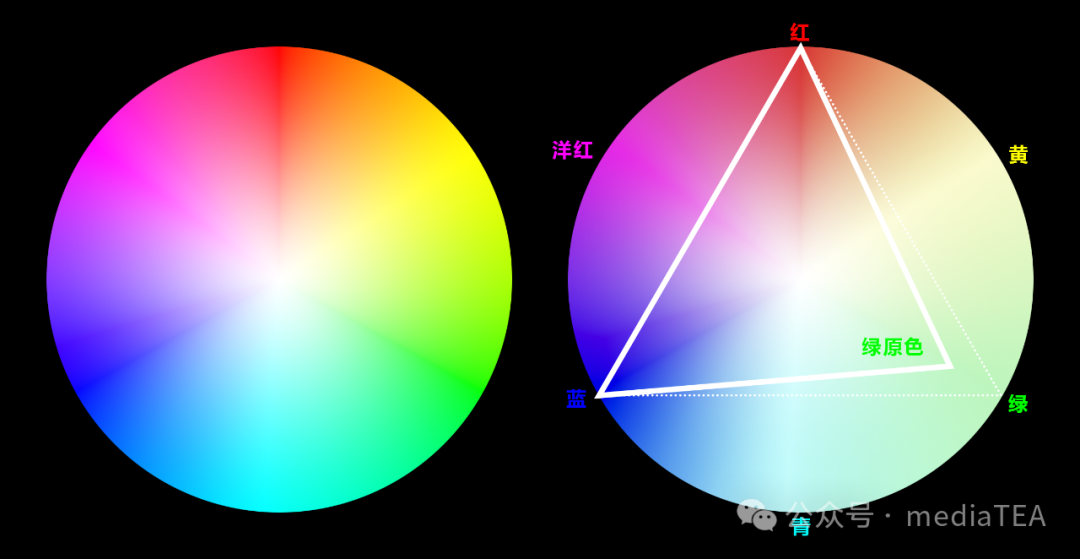

绿原色饱和度滑块向左，在色相轮上表现为靠近中心，降低绿色及其近似色的饱和度，对其互补色（洋红色）影响较少。

◆  ◆  ◆

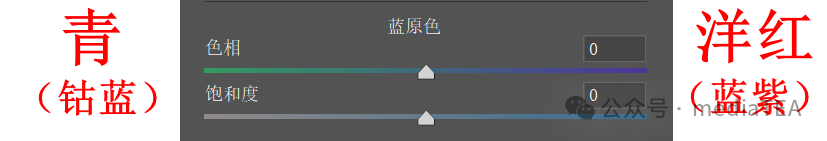

蓝原色

色相滑块向右

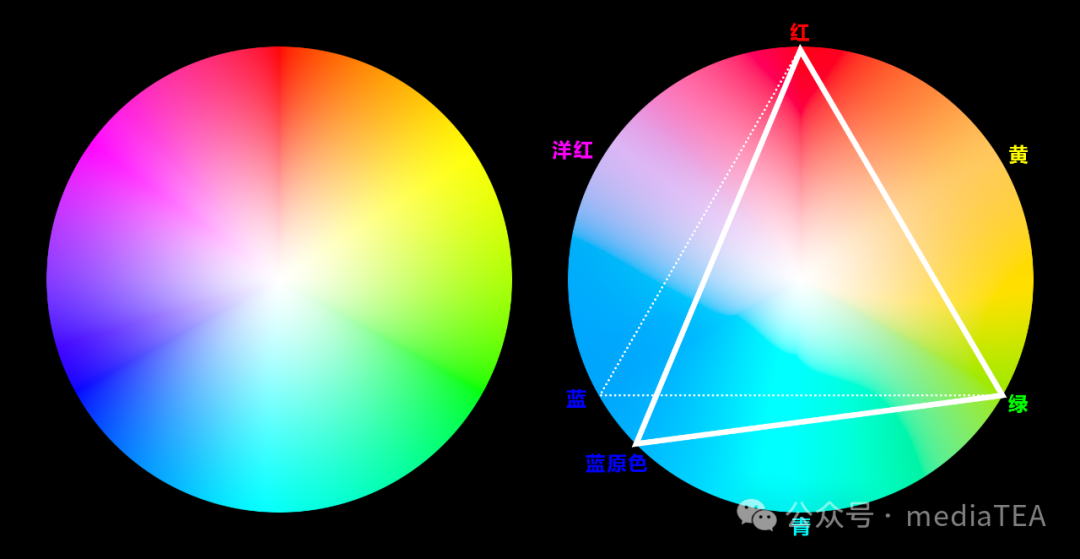

值为 0 ~ +100，表示蓝原色往洋红色（或者说是蓝紫色）方向偏移，在色相轮上表现为蓝原色原点被顺时针旋转。

因此，由面板上的蓝原色色相指示条可以直观地看出，滑块向右移，蓝色偏洋红（蓝紫），洋红色变多，洋红色的互补色（绿色）也变多，指示条另一端的青色变少且饱和度降低。

色相滑块向左

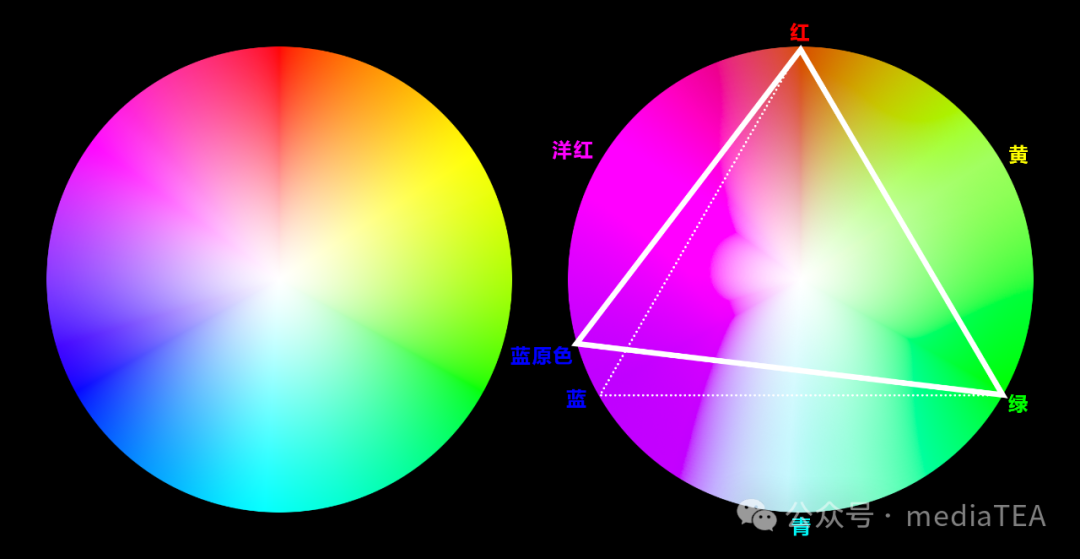

值为 0 ~ -100，表示蓝原色往青色（或者说是钴蓝色）方向偏移，色相轮上的蓝原色原点被逆时针旋转。

同样，由面板上的蓝原色色相指示条可以直观地知道，滑块向左移，蓝色偏青（钴蓝），青色变多，青色的互补色（红色）也变多，指示条另一端的洋红色变少且饱和度降低。

蓝原色 - 饱和度

蓝原色饱和度滑块向右，增加蓝色及其近似色的饱和度，对黄色影响较少。

蓝原色饱和度滑块向左，降低蓝色及其近似色的饱和度，对黄色影响较少。

◆  ◆  ◆

小结

色相滑块：

色相滑块滑向谁，颜色就偏向谁，此色就变多，它的互补色也变多。

指示条另一侧的颜色变少且饱和度降低。

饱和度滑块：

饱和度滑块向右用于增加饱和度，其中该原色的饱和度增加最多，其它颜色的饱和度增加的量依次减少，到其互补色时则增量最少。

饱和度滑块向左用于减少饱和度，其中该原色的饱和度减少最多，其它颜色的饱和度依次减少，该原色的互补色的变化最少。
