该系统模块主要由Arduino UNO R3开发板+MQ-2烟雾浓度传感器+火焰传感器+舵机+无源蜂鸣器+风扇+步进电机+WIFI模块+RGB三色LED灯+SIM900A所组成，MQ-2烟雾浓度传感器达到不同的阈值的时候，LED灯会通过不同的颜色来进行警示。烟雾浓度增大，LED灯依次显示绿、蓝、红，且步进电机会驱动风扇进行不同挡位转速旋转，蜂鸣器会进行警报提示。烟雾浓度超过最大的阈值，或者检测到有火焰产生，红灯亮起，蜂鸣器鸣响，步进电机以最大的转速驱动风扇旋转，SIM900A会给指定用户拨打电话。
因为该模块有WiFi模块，也可以通过连接WiFi通过APP进行控制步进电机的转速驱动，也可以实现手动的控制风扇转速。

一、设备准备

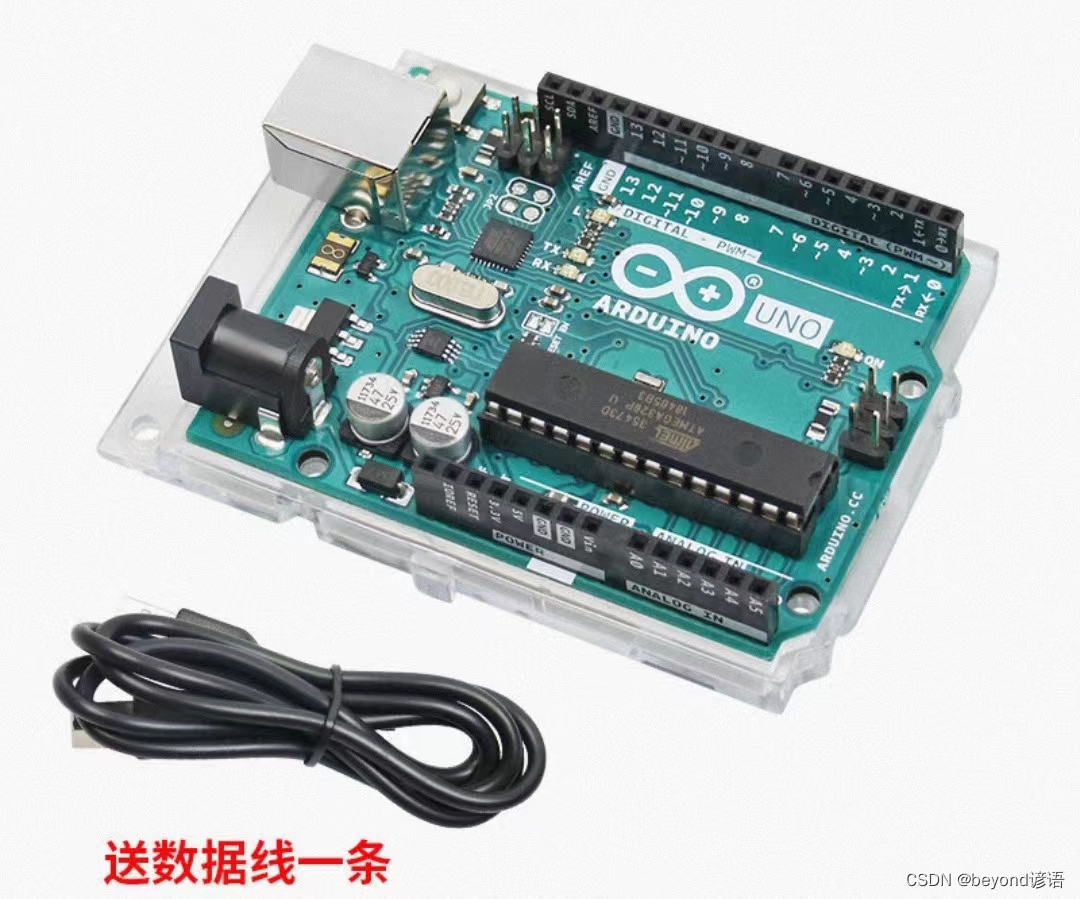

Arduino UNO R3Arduino UNO R3开发板+MQ-2烟雾浓度传感器+舵机+无源蜂鸣器+风扇+步进电机+WIFI模块+RGB三色LED灯+SIM900A所构成。MQ-2烟雾浓度传感器实时检测室内烟雾浓度数值，若超过阈值，风扇进行转动
在这里插入图片描述
WIFI模块
在这里插入图片描述
MQ-2烟雾浓度传感器
在这里插入图片描述

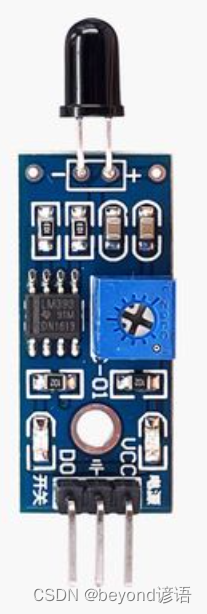

火焰传感器模块
在这里插入图片描述

舵机
在这里插入图片描述

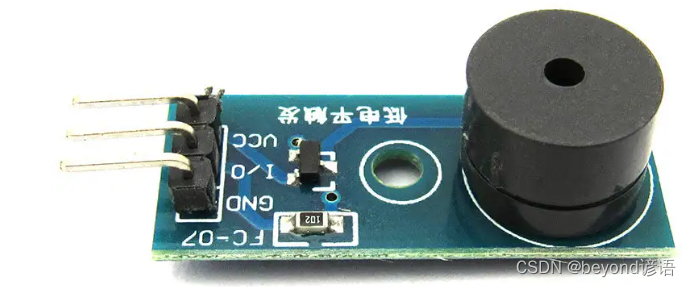

无源蜂鸣器
在这里插入图片描述
风扇
在这里插入图片描述
RGB三色LED灯
在这里插入图片描述

步进电机
在这里插入图片描述

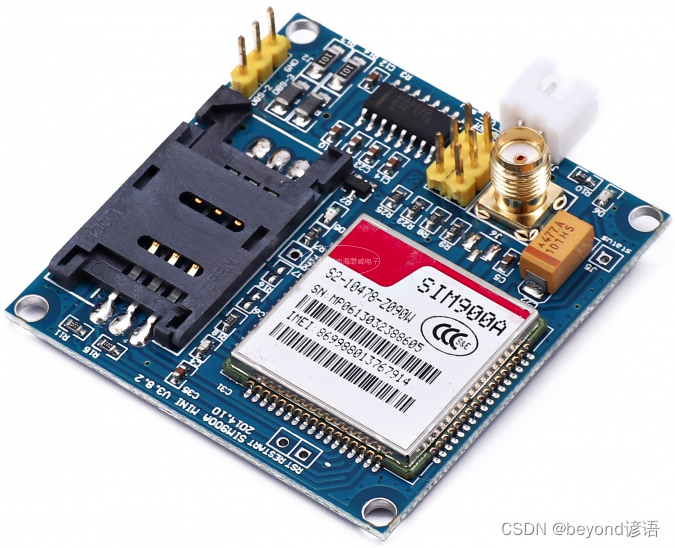

SIM900A
在这里插入图片描述

二、设备连接

烟雾浓度传感器

烟雾浓度传感器Arduino UNO R3
VCC5V
GNDGND
DOP7
AOA0

火焰传感器

火焰传感器Arduino UNO R3
DOP2
GNDGND
VCC5V

无源蜂鸣器

无源蜂鸣器Arduino UNO R3
GNDGND
I/OP8
VCC5V

三色LED灯

三色LED灯Arduino UNO R3
RP11
GP12
BP13
GNDGND

步进电机

步进电机Arduino UNO R3
IN3P9
IN4P4
+5V
-GND

风扇

风扇步进电机
红线B灯处
黑线C灯处

WIFI模块(局域模式)

WIFI模块Arduino UNO R3
RXTX
TXRX
GNDGND
5V5V

SIM900A模块

SIM900AArduino UNO R3
5VRTX
5VTRX
GNDGND
VCC55V
GNDGND

舵机模块

舵机Arduino UNO R3
黄线P6
灰线GND
红线5V

三、配置网络

将代码下载到Arduino UNO R3开发板上

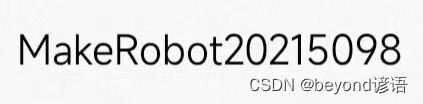

WIFI模块需要调节到局域模式，此时打开手机wifi热点，即可检测到WiFi模块所组成的网络，在这里插入图片描述，进行连接。

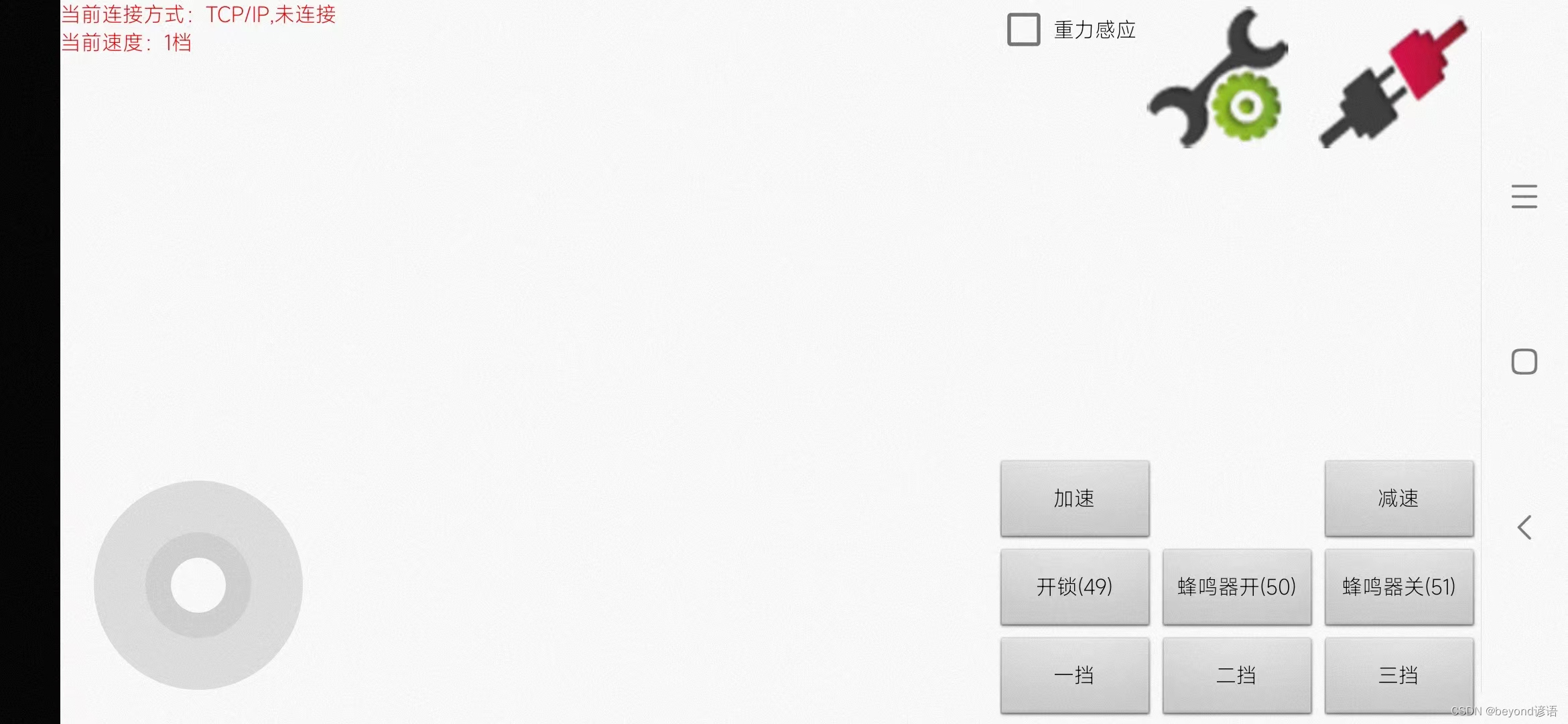

APP下载路径，打开下载安装好的手机APP
在这里插入图片描述
之后，点击右上角的连接在这里插入图片描述
连接成功之后，即可点击 开锁(49)、加速、减速、蜂鸣器开(50)、蜂鸣器关(51)、一档、二档、三档 可以对舵机、蜂鸣器以及风扇进行控制。

四、完整代码

/******************************************************
 * connection:
 * MQ-2 gas sensor            Uno R3
 * D0                            7
 * A0                            A0
 * GND                           GND
 * VCC                            5V
 *
 *
 * Dual-color LED    Arduin Uno R3
 * R                  11
 * G                  12
 * B                  13
 * GND                GND
 *
 *
 * buzzerPin                      8
 * GND                           GND
 * VCC                            5V
 *
 *
 * motorIn1 = 9;
 * motorIn2 = 10;
 *
 *******************************************************/
#include <Servo.h>  //Arduino IDE自带的舵机库文件
const int Servo_Pin = 6;      //模拟开门
Servo myservo;      //定义舵机对象myservo

const int digitalInPin = 2; //D0 attach to digital 2

const int analogPin=A0; //the DO on the Module attach to Pin7 on the SunFounder
const int digitalPin=7;  //the D0 attach to pin7
int Astate=0;
boolean  Dstate=0;

int redPin = 11;    // select the pin for the red LED
int greenPin = 12;
int bluePin = 13;

int buzzerPin = 8;//the pin of the active buzzer attach to pin8
int comdata;
const int motorIn1 = 9;
const int motorIn2 = 4;
#define rank1 150
#define rank2 200
#define rank3 250

void set_tele(void)
{
    Serial.begin(115200);                  //波特率为115200
    delay(1000);
    Serial.println("AT\r\n");                  //判断模块是否正常
    delay(1000);
}
void tele(void)
{
    Serial.println("AT+CPIN?\r\n");
    delay(1000);
    Serial.println("AT+CSQ\r\n");
    delay(3000);
    Serial.print("AT+CREG?\r\n");
    delay(3000);
    Serial.println("AT+CGATT?\r\n");
    delay(1000);
    Serial.println("ATD15336551683;\r\n");
    delay(30000);
}


void setup()
{
  pinMode(digitalInPin,INPUT);

  //set the pins state
  pinMode (digitalPin,INPUT);

  pinMode(redPin, OUTPUT); //set redPin as OUTPUT
  pinMode(greenPin, OUTPUT);
  pinMode(bluePin, OUTPUT);

  pinMode(buzzerPin,OUTPUT);//set the buzzer as as OUTPUT
  digitalWrite(buzzerPin,LOW);//initialize the buzzerPin as LOW level

  pinMode(motorIn1,OUTPUT);
  pinMode(motorIn2,OUTPUT);

  pinMode(Servo_Pin, OUTPUT);  //初始化舵机为输出模式
  myservo.attach(Servo_Pin);    //设置舵机控制引脚为6
  myservo.write(0);    //初始化舵机位置0
  set_tele();
  Serial.begin(9600);
}
void loop()
{
  boolean stat = digitalRead(digitalInPin);
  Serial.print("D0: ");
  Serial.println(stat); // print to serial monitor
  Serial.println(" ");


  Astate=analogRead(analogPin);//read the value of A0
  Serial.println(Astate); //peint

  if( stat == LOW)
  {
    analogWrite(motorIn1,0);
    analogWrite(motorIn2,rank3);

    analogWrite(redPin, 255); //red
    analogWrite(greenPin, 0);
    analogWrite(bluePin, 0);
    //digitalWrite(buzzerPin,LOW);

    myservo.write(90); //舵机旋转至90度
    delay(5000);      // 延时3000ms
    myservo.write(0);//舵机旋转至0度
    delay(1000);      // 延时3000ms

    for(int i = 200;i <= 500;i++)   //frequence loop from 200 to 800
      {
        tone(8,i);   //in pin7 generate a tone,it frequence is i
        delay(2);    //wait for 5 milliseconds
      }
      delay(1000);   //wait for 4 seconds on highest frequence
      for(int i = 500;i >= 200;i--)  //frequence loop from 800 downto 200
      {
        tone(8,i);  //in pin7 generate a tone,it frequence is i
        delay(2);  //delay 10ms
      }

      tele();
  }


  if((Astate>120 && Astate<150))
  {
    analogWrite(motorIn1,0);
    analogWrite(motorIn2,rank1);

    analogWrite(redPin, 0); //red
    analogWrite(greenPin, 255);
    analogWrite(bluePin, 0);

    //digitalWrite(buzzerPin,LOW);

    myservo.write(90); //舵机旋转至90度
    delay(5000);      // 延时3000ms
    myservo.write(0);//舵机旋转至0度
    delay(1000);      // 延时3000ms


    for(int i = 200;i <= 500;i++)   //frequence loop from 200 to 800
      {
        tone(8,i);   //in pin7 generate a tone,it frequence is i
        delay(10);    //wait for 5 milliseconds
      }
      delay(4000);   //wait for 4 seconds on highest frequence
      for(int i = 500;i >= 200;i--)  //frequence loop from 800 downto 200
      {
        tone(8,i);  //in pin7 generate a tone,it frequence is i
        delay(10);  //delay 10ms
      }

  }
  else if((Astate>=150 && Astate<200))
  {
    analogWrite(motorIn1,0);
    analogWrite(motorIn2,rank2);

    analogWrite(redPin, 0); //red
    analogWrite(greenPin, 0);
    analogWrite(bluePin, 255);
    //digitalWrite(buzzerPin,LOW);

    myservo.write(90); //舵机旋转至90度
    delay(5000);      // 延时3000ms
    myservo.write(0);//舵机旋转至0度
    delay(1000);      // 延时3000ms

    for(int i = 200;i <= 500;i++)   //frequence loop from 200 to 800
      {
        tone(8,i);   //in pin7 generate a tone,it frequence is i
        delay(5);    //wait for 5 milliseconds
      }
      delay(2000);   //wait for 4 seconds on highest frequence
    for(int i = 500;i >= 200;i--)  //frequence loop from 800 downto 200
      {
        tone(8,i);  //in pin7 generate a tone,it frequence is i
        delay(5);  //delay 10ms
      }

  }
  else if((Astate>=200))
  {
    analogWrite(motorIn1,0);
    analogWrite(motorIn2,rank3);

    analogWrite(redPin, 255); //red
    analogWrite(greenPin, 0);
    analogWrite(bluePin, 0);
    //digitalWrite(buzzerPin,LOW);

    myservo.write(90); //舵机旋转至90度
    delay(5000);      // 延时3000ms
    myservo.write(0);//舵机旋转至0度
    delay(1000);      // 延时3000ms

    for(int i = 200;i <= 500;i++)   //frequence loop from 200 to 800
      {
        tone(8,i);   //in pin7 generate a tone,it frequence is i
        delay(2);    //wait for 5 milliseconds
      }
      delay(1000);   //wait for 4 seconds on highest frequence
      for(int i = 500;i >= 200;i--)  //frequence loop from 800 downto 200
      {
        tone(8,i);  //in pin7 generate a tone,it frequence is i
        delay(2);  //delay 10ms
      }

      tele();
/*
    Serial.print("AT+CMGD=1");
    Serial.print("\r\n");
    Serial.print("AT");
    Serial.print("\r\n");
    Serial.print("AT+CPIN?");
    Serial.print("\r\n");
    Serial.print("AT+CSQ");
    Serial.print("\r\n");
    Serial.print("AT+CREG?");
    Serial.print("\r\n");
    Serial.print("AT+CGATT?");
    Serial.print("\r\n");
    Serial.print("ATD15336551683;");
    Serial.print("\r\n");
*/
  }
  else
  {
    analogWrite(redPin, 0); //red
    analogWrite(greenPin, 0);
    analogWrite(bluePin, 0);

    //digitalWrite(buzzerPin,HIGH);
    pinMode(buzzerPin,INPUT);
    pinMode(motorIn1,0);
    pinMode(motorIn2,0);
  }



  delay(200);//delay 200ms


 while (Serial.available())
    {
      comdata= Serial.read();
      if(comdata==49)
      {
        Serial.print("open the door\n");
        myservo.write(90); //舵机旋转至90度
        delay(1000);      // 延时3000ms
        myservo.write(0);//舵机旋转至0度
        delay(1000);      // 延时3000ms
      }
      if(comdata==50)
      {
        Serial.print("open fmq\n");
        for(int i = 200;i <= 500;i++)   //frequence loop from 200 to 800
      {
        tone(8,i);   //in pin7 generate a tone,it frequence is i
        delay(5);    //wait for 5 milliseconds
      }
      delay(4000);   //wait for 4 seconds on highest frequence
      for(int i = 500;i >= 200;i--)  //frequence loop from 800 downto 200
      {
        tone(8,i);  //in pin7 generate a tone,it frequence is i
        delay(10);  //delay 10ms
      }
        delay(100);
     }
     if(comdata==51)
      {
        Serial.print("close fmq\n");
        pinMode(buzzerPin,INPUT);
        delay(100);
     }
     if(comdata==52)
      {
        Serial.print("111\n");
        analogWrite(motorIn1,0);
        analogWrite(motorIn2,rank1);
        delay(100);
     }
     if(comdata==74)
      {
        Serial.print("222\n");
        analogWrite(motorIn1,0);
        analogWrite(motorIn2,rank2);
        delay(100);
     }
     if(comdata==54)
      {
        Serial.print("333\n");
        analogWrite(motorIn1,0);
        analogWrite(motorIn2,rank3);
        delay(100);
     }
    }
}

五、演示视频

B站演示视频
CSDN演示视频
