Games104现代游戏引擎入门-lecture8 游戏引擎的动画技术基础上

1 动画的历史

在这里插入图片描述

影像在我们的视网膜上残留1/24s。
在这里插入图片描述
西洋镜
在这里插入图片描述
游戏动画的基础都是来源于电影行业。不断逼近于离线 渲染的效果。
zafari是第一部游戏引擎做的动画。

在这里插入图片描述
动画的基础：一帧帧图片做出来的。后面又用捕捉系统来做。
在这里插入图片描述

2 游戏引擎动画的历史

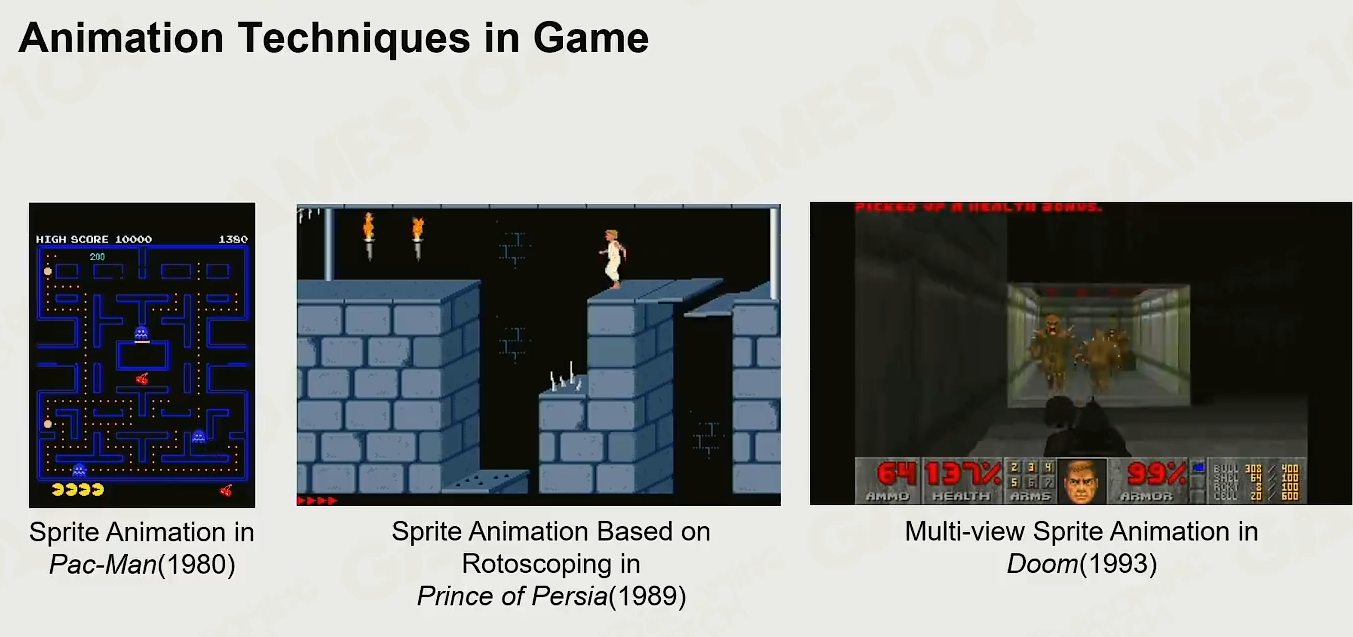

Doom其实是2D做的。是游戏动画的鼻祖。
在这里插入图片描述
在这里插入图片描述

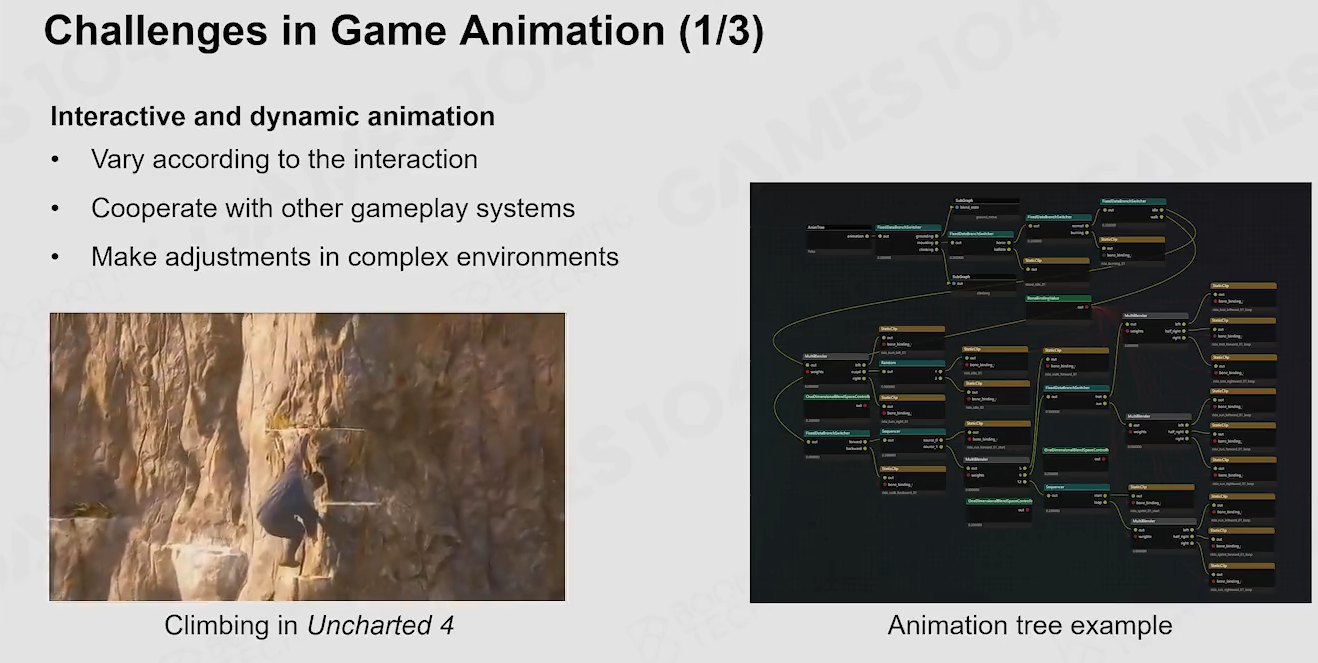

3 challenge in game Animation

1 交互

在这里插入图片描述

2 实时

算不过来
动画数据大
其中动画压缩解决这个问题的。
在这里插入图片描述

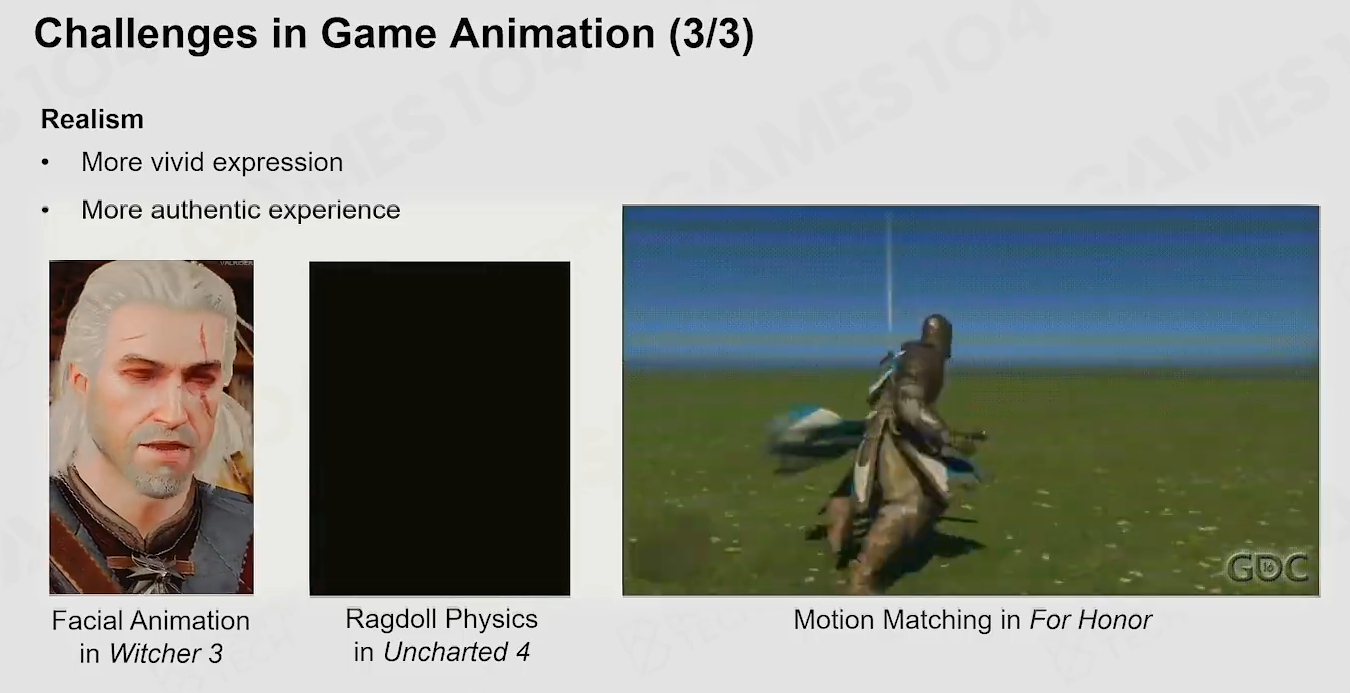

3 真实

表情是很难的。
在这里插入图片描述

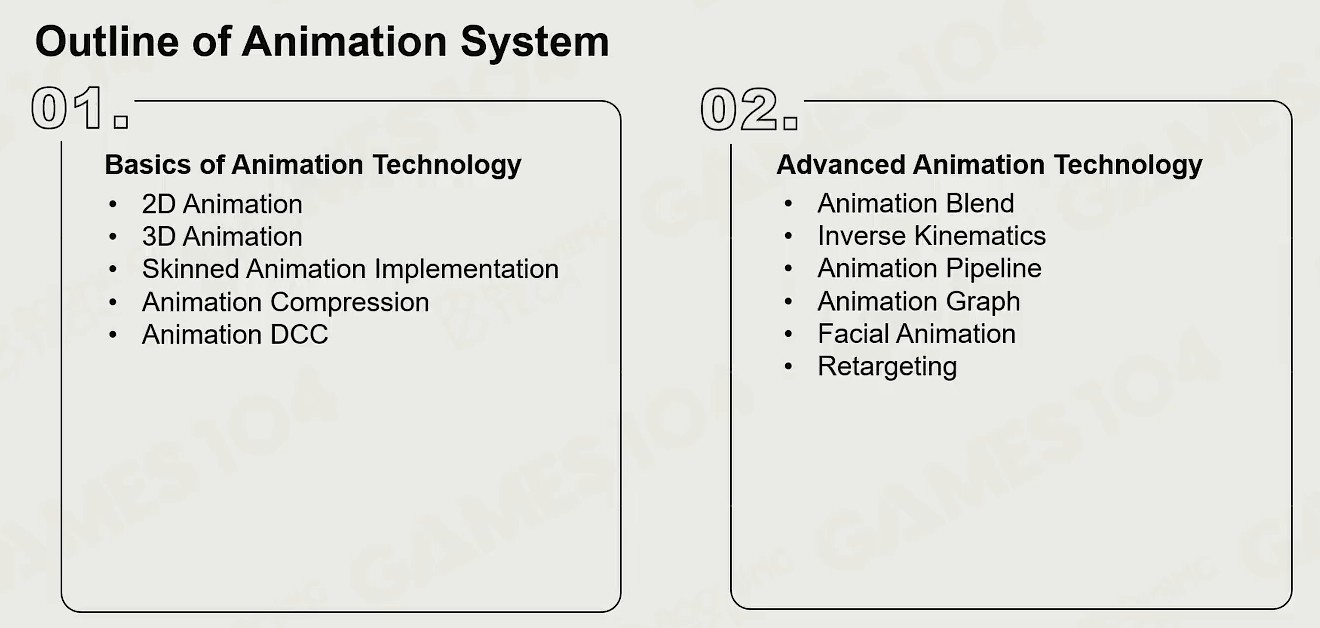

4 动画技术的基础

在这里插入图片描述

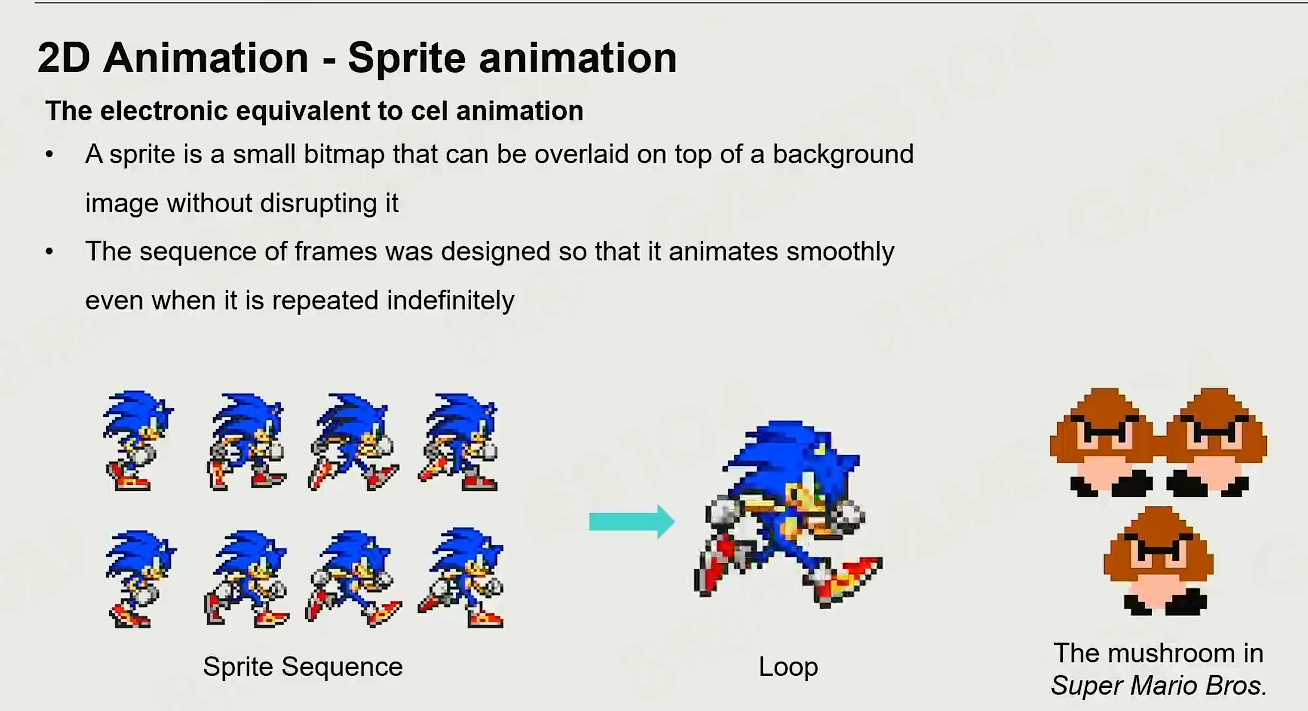

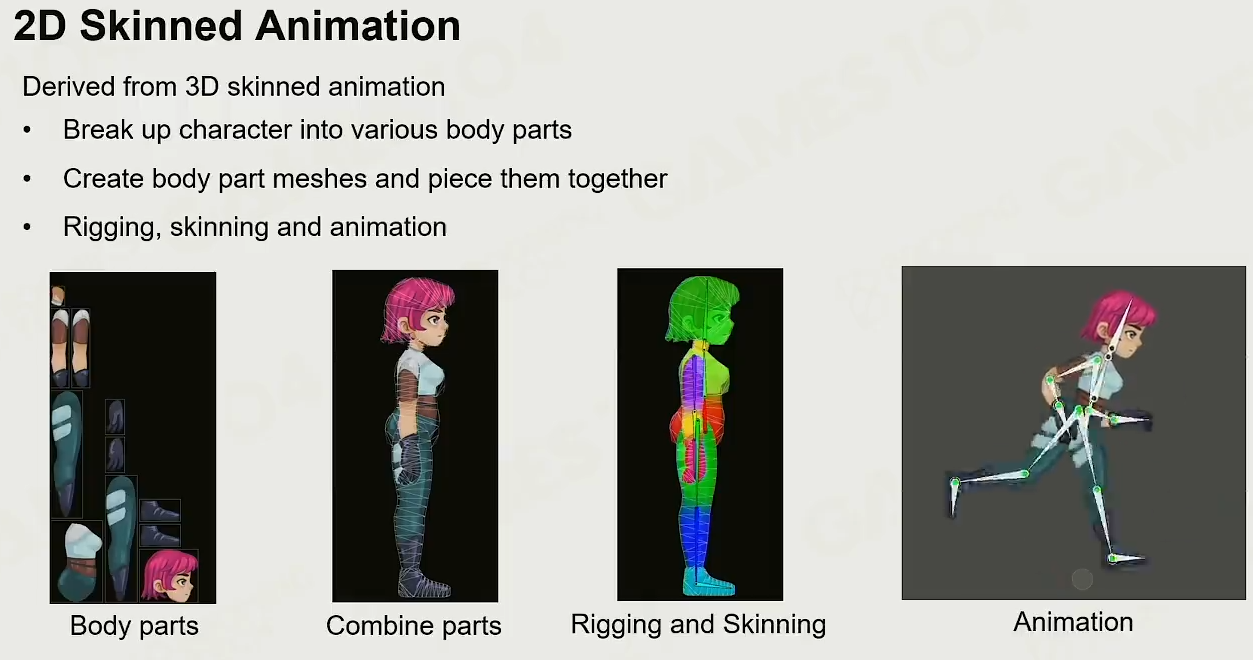

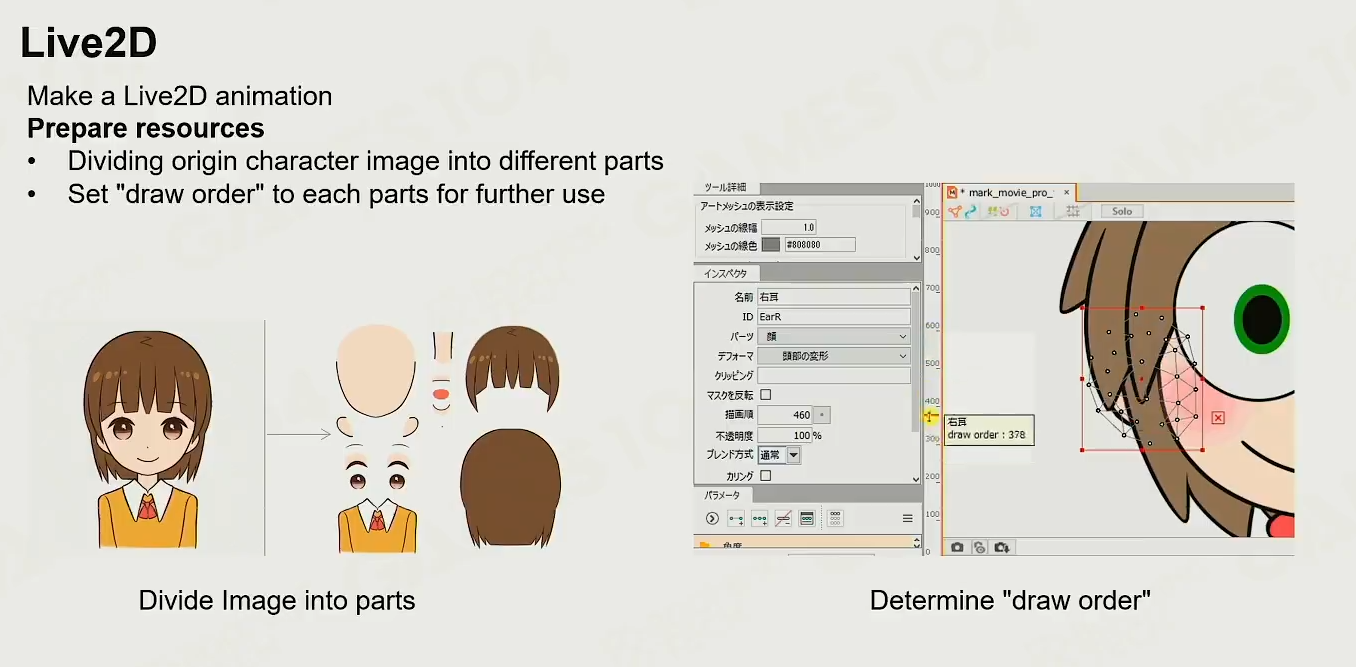

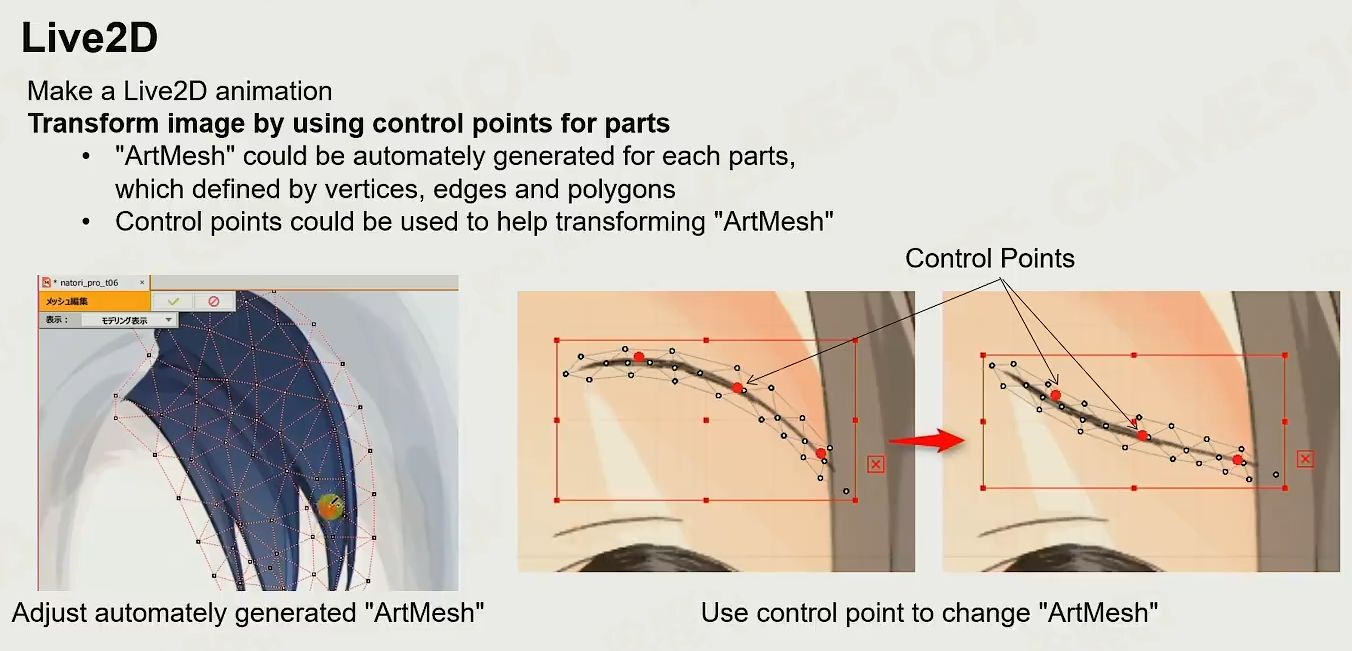

1 2D动画

在这里插入图片描述

在这里插入图片描述

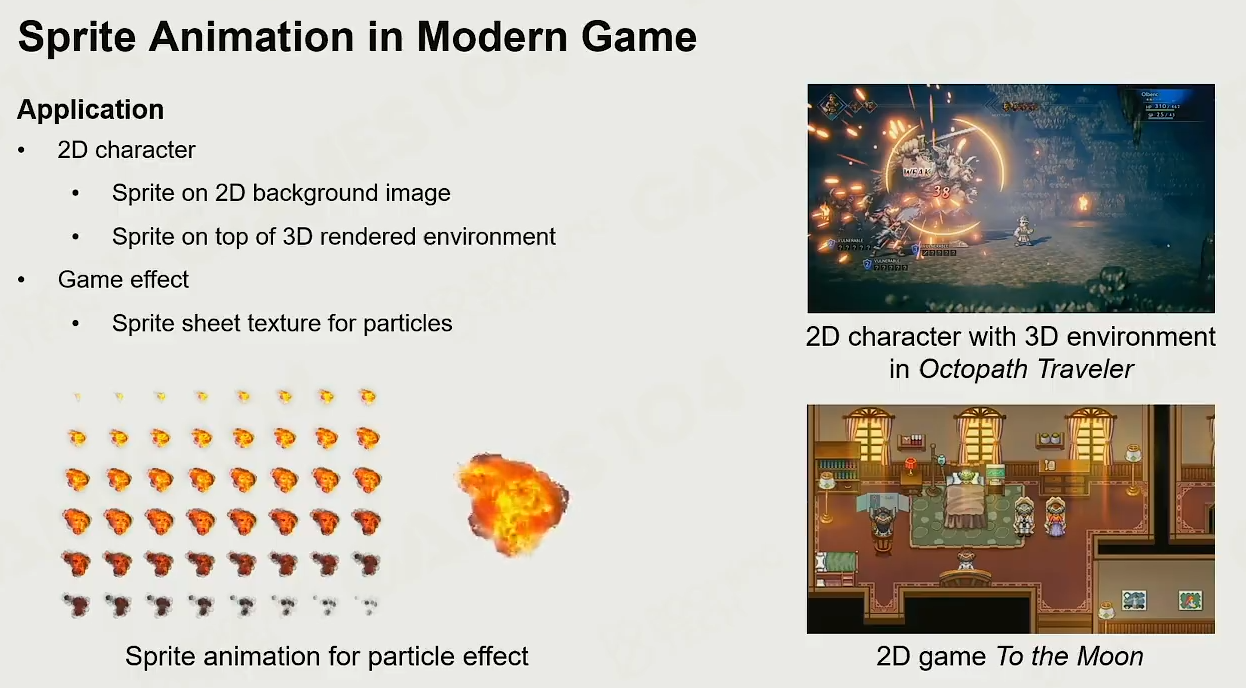

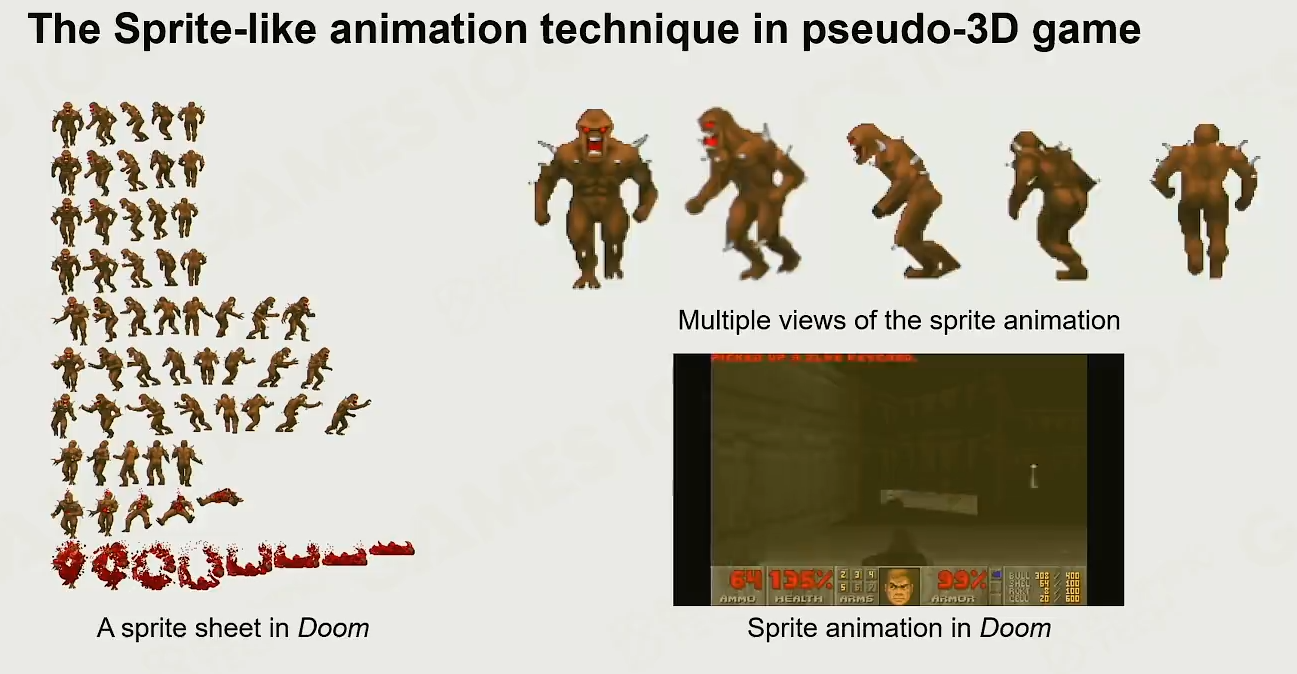

动画序列帧。
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

在这里插入图片描述

2 3D动画

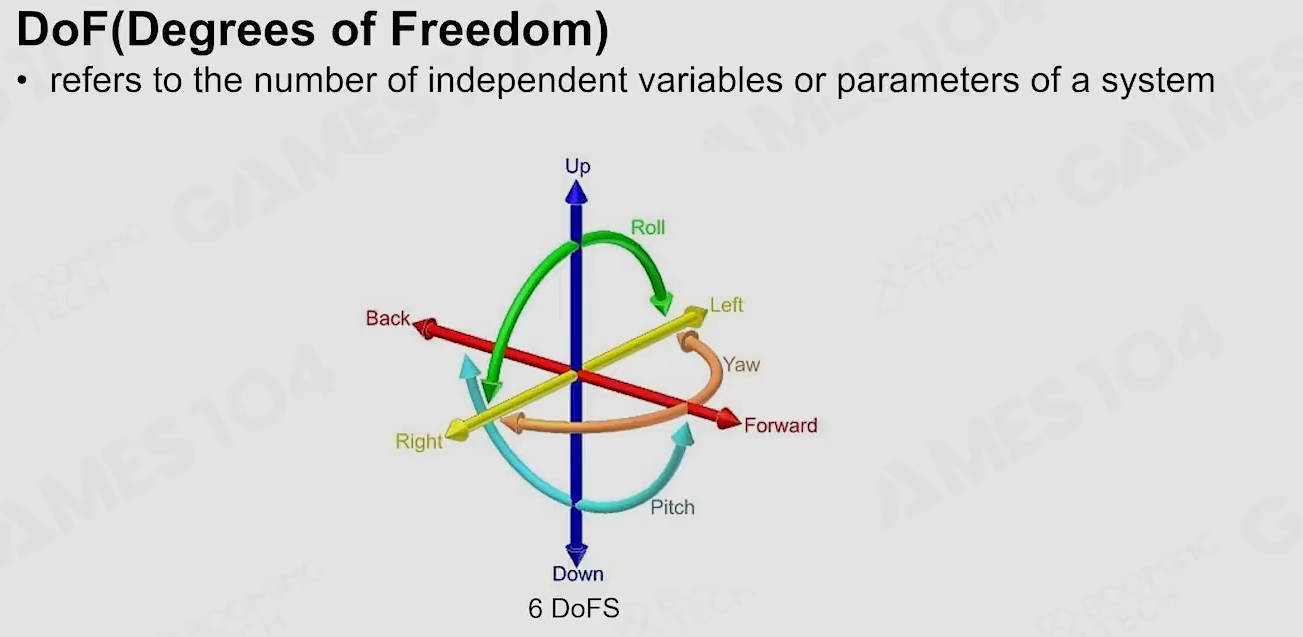

1 DoF

在这里插入图片描述

6DOF： xyz的平移，xyz的旋转
在这里插入图片描述

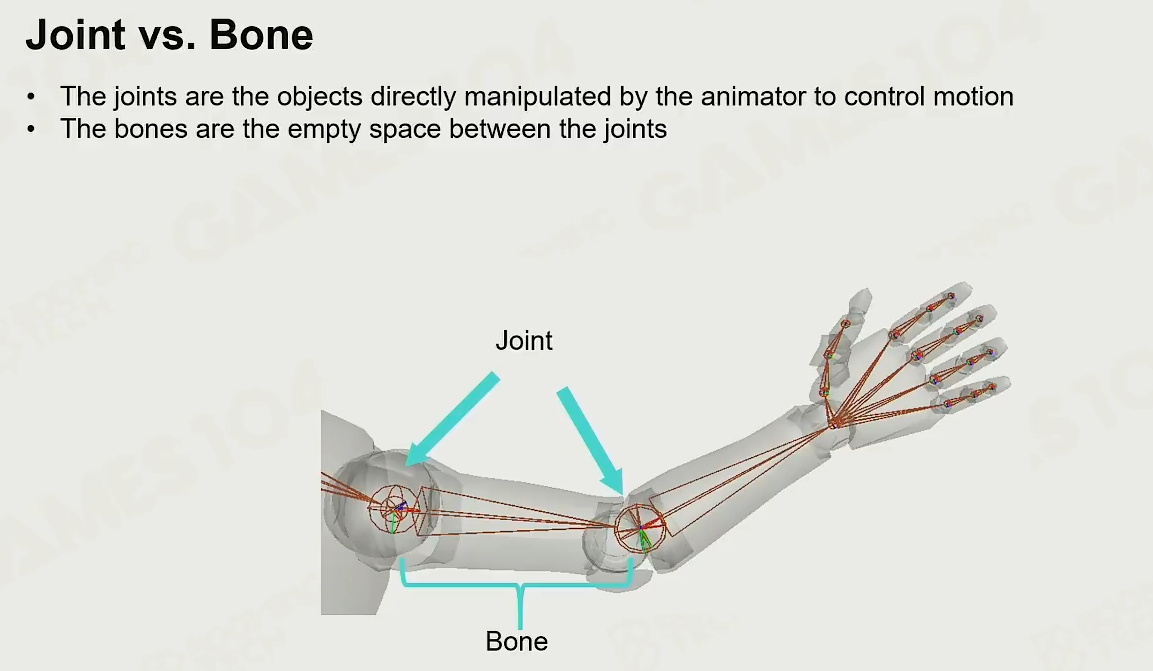

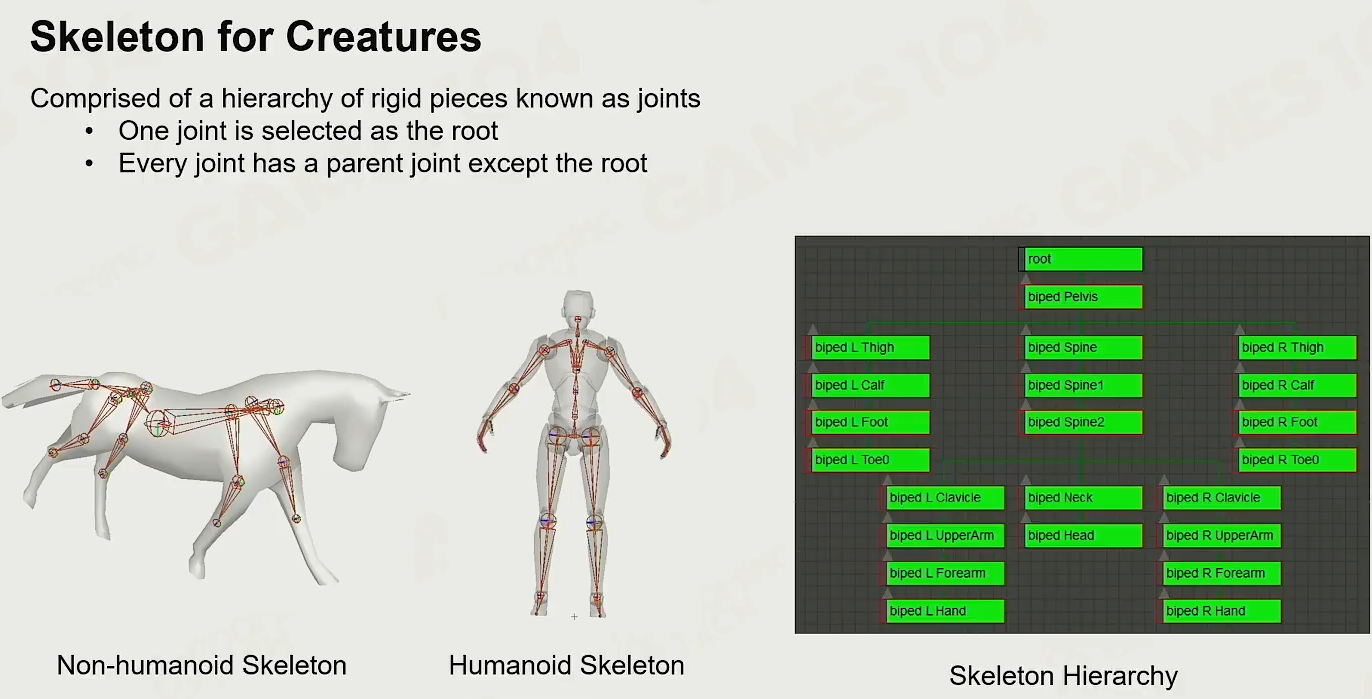

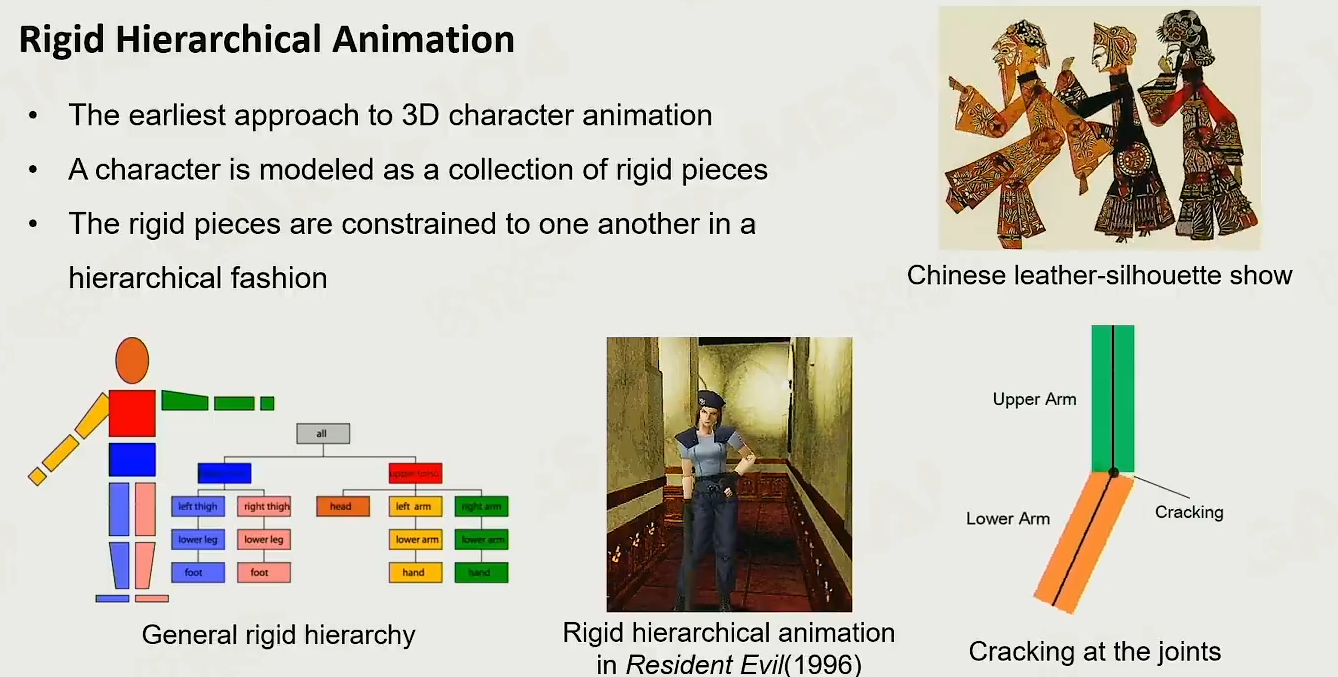

角色的每个关节做个树状的结构。

在这里插入图片描述

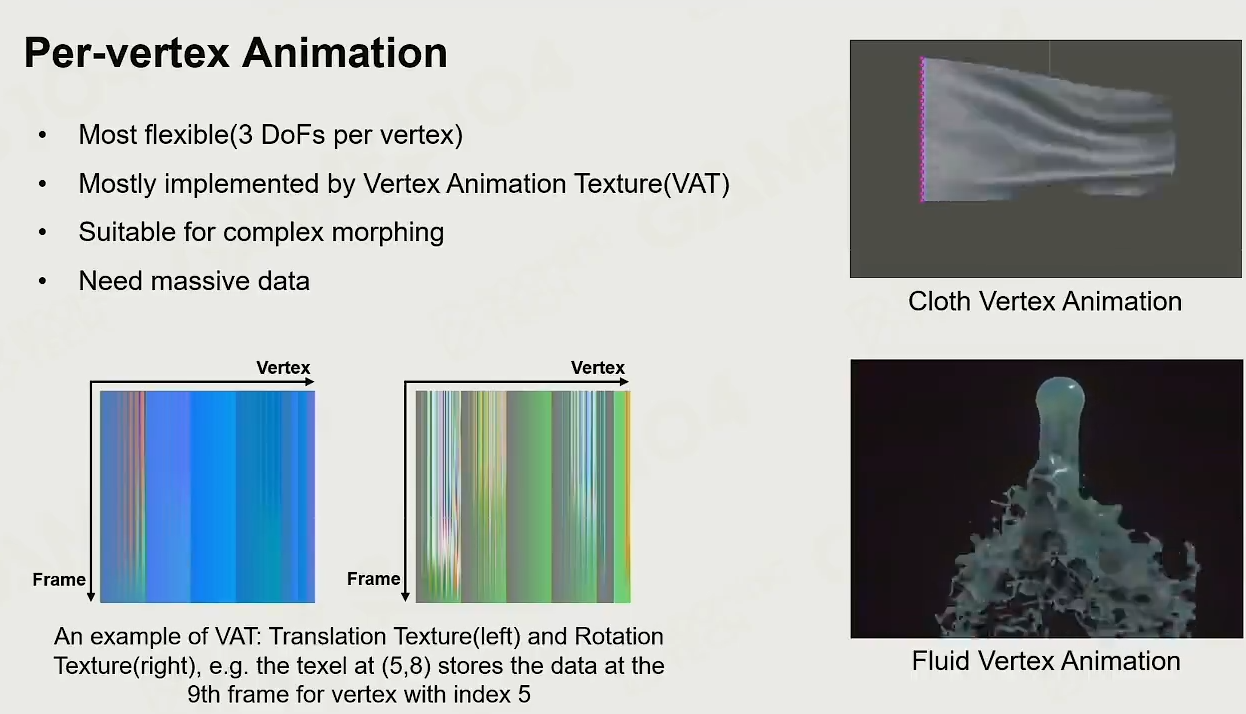

2 顶点动画：把每个帧的顶点的位置记下来。

在这里插入图片描述

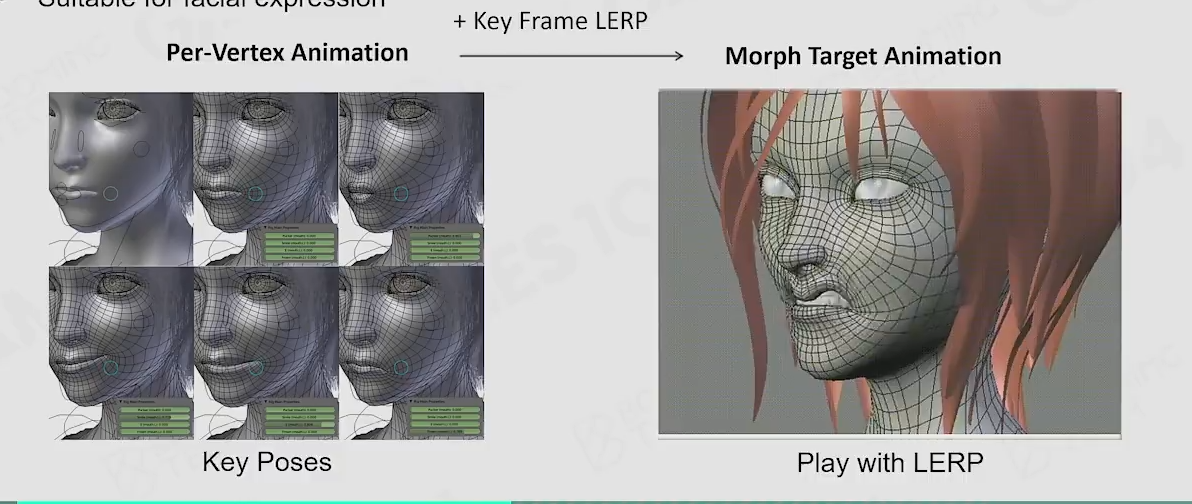

顶点动画：
在这里插入图片描述
在这里插入图片描述

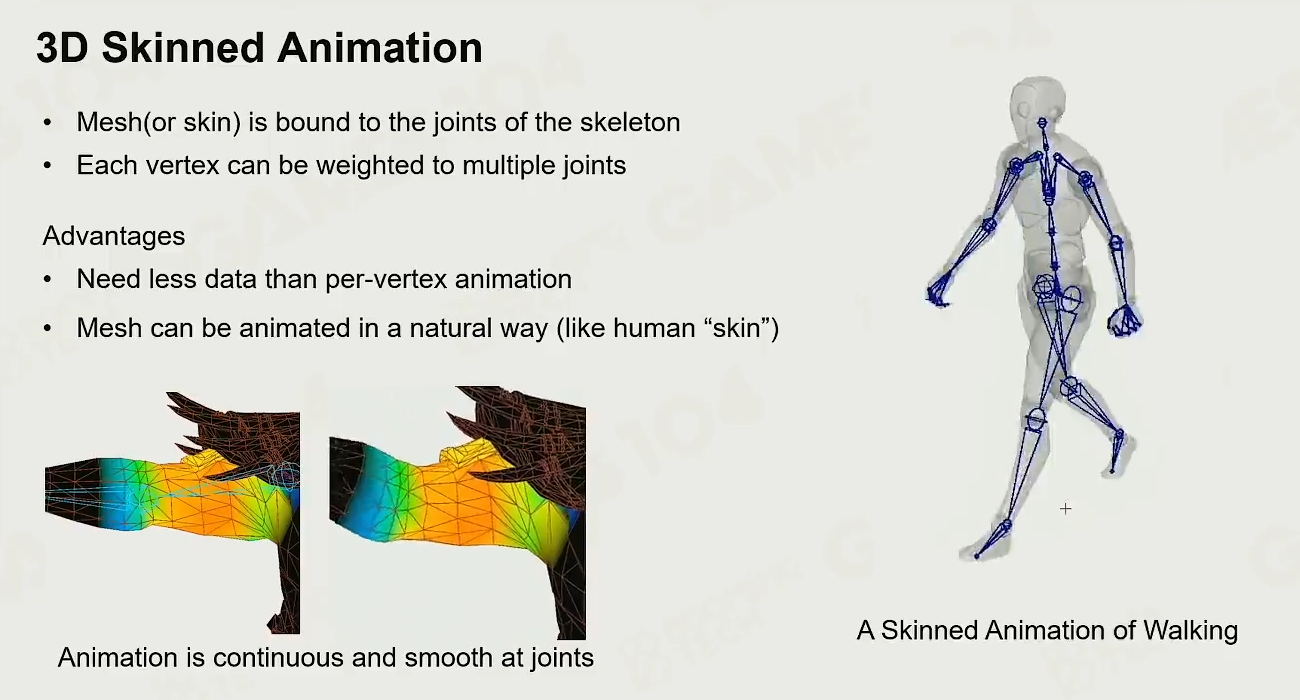

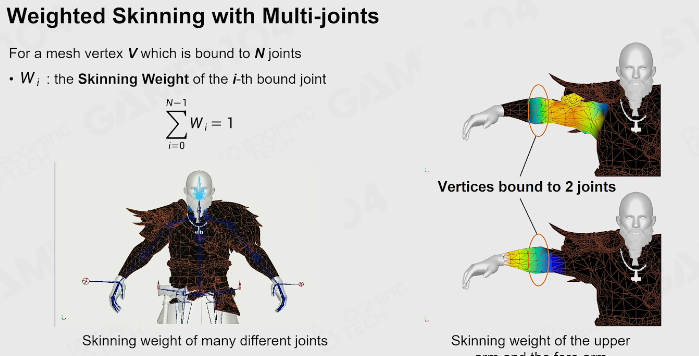

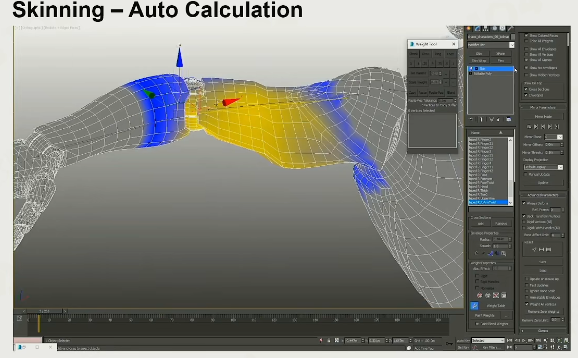

刚体骨骼在动的时候，皮也在跟着动。是因为每个顶点是多个骨骼在动。
在这里插入图片描述
在这里插入图片描述

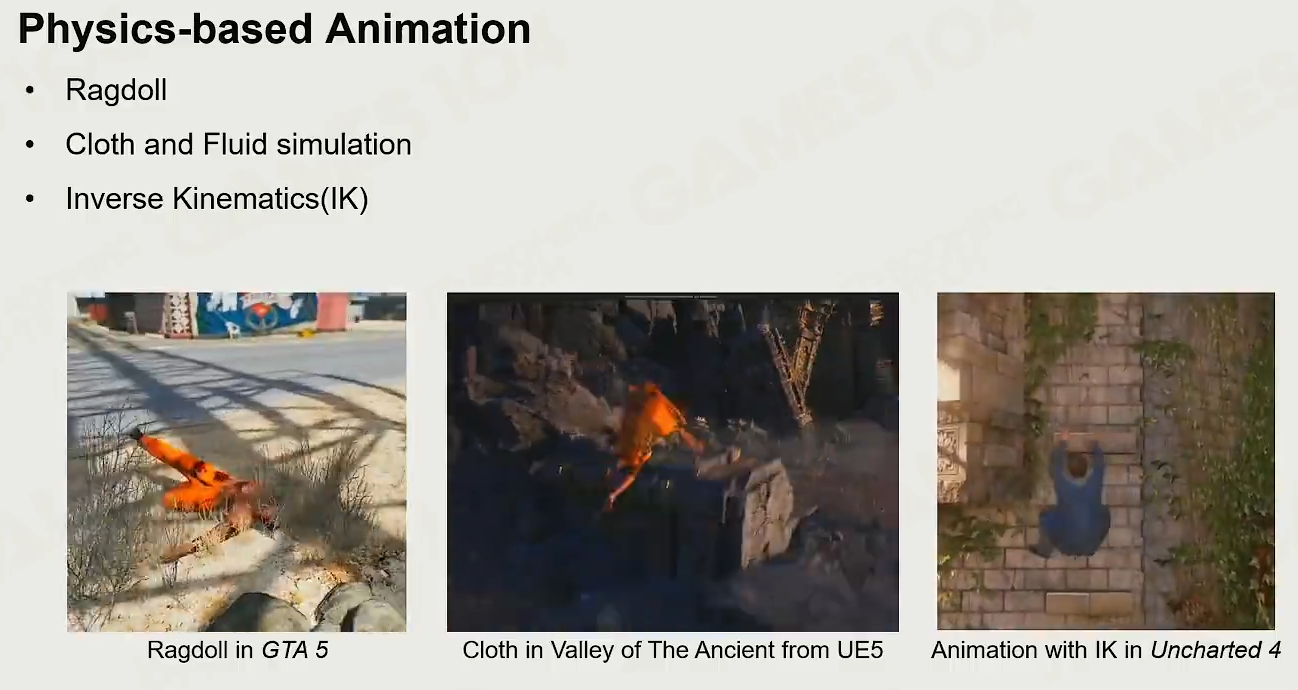

衣料模拟是动画中最难的。
在这里插入图片描述

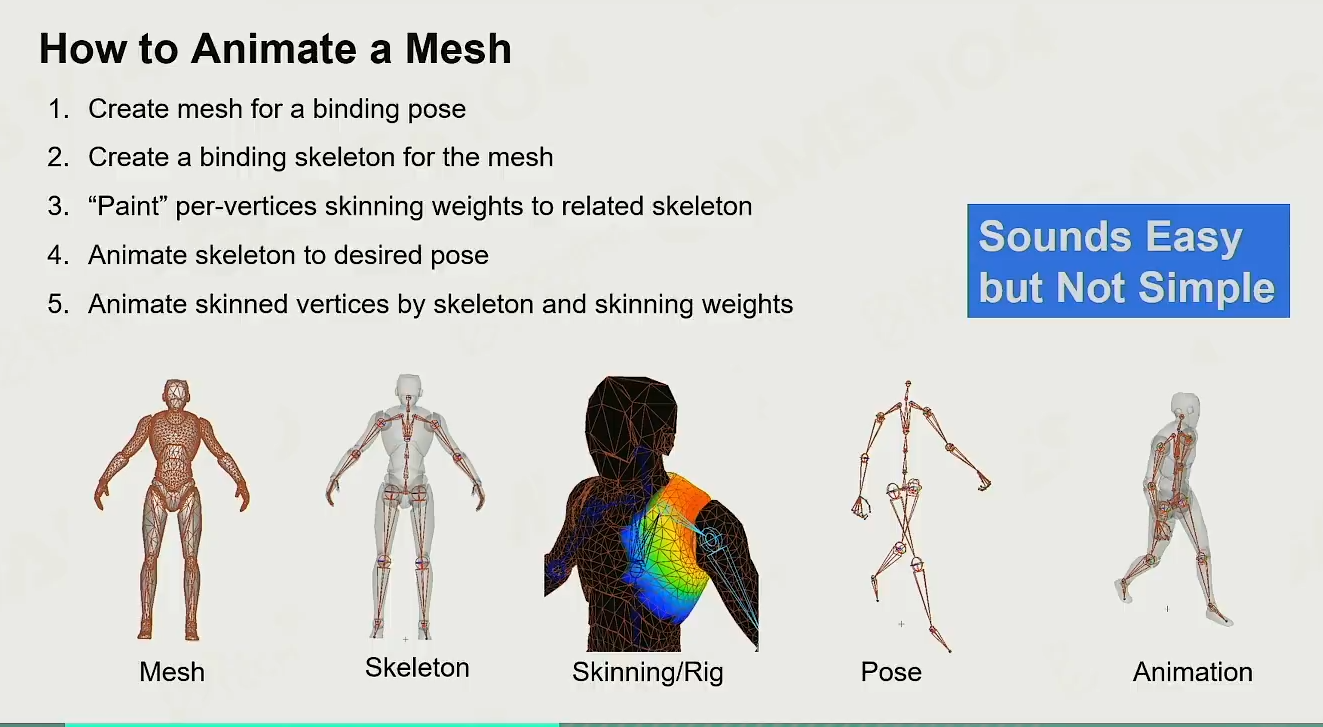

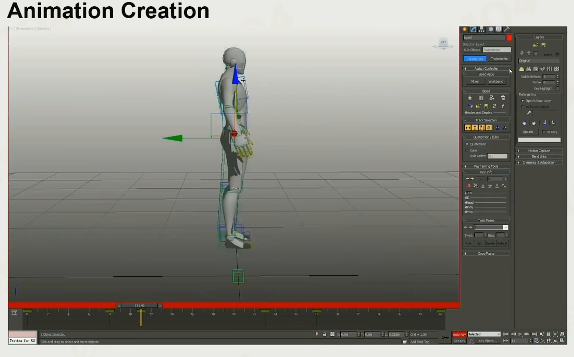

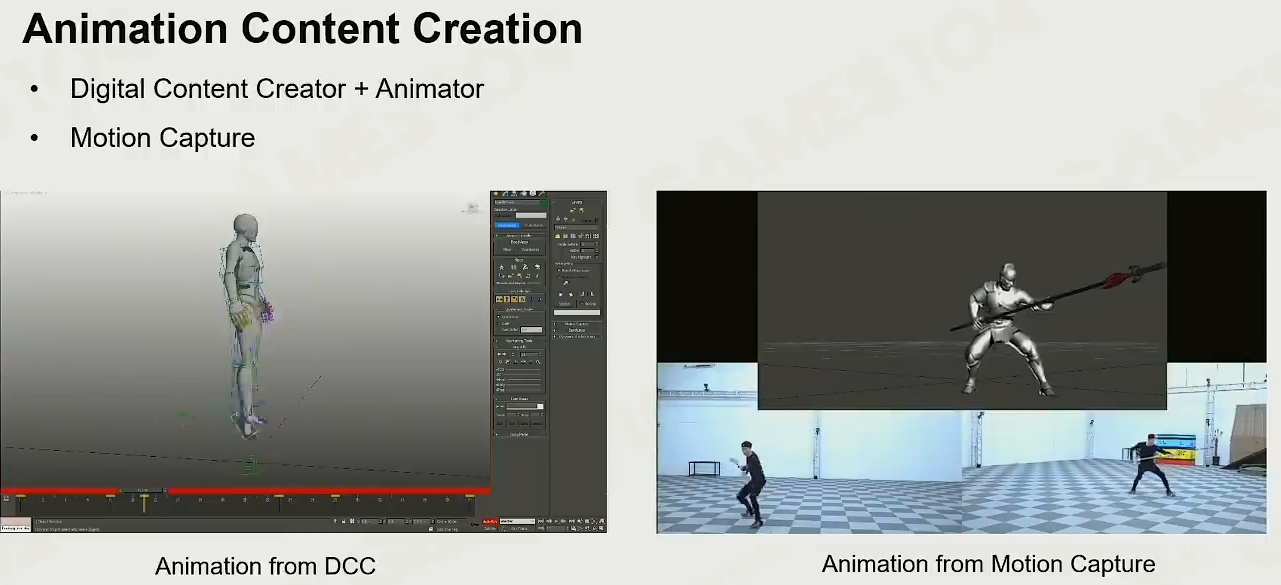

创造动画：
在这里插入图片描述

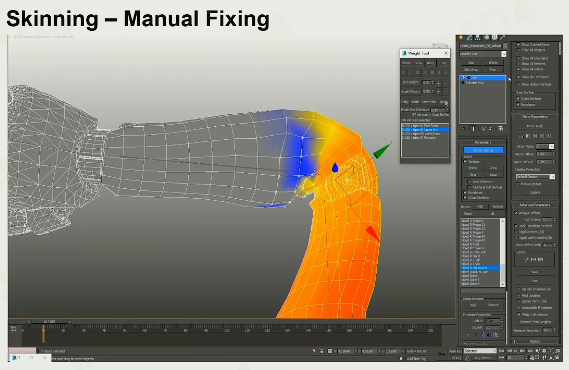

3 蒙皮的实现（重要）

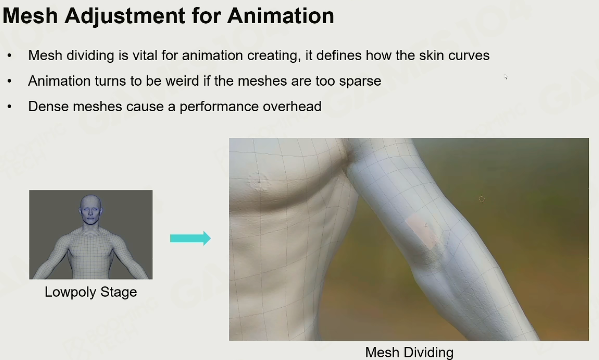

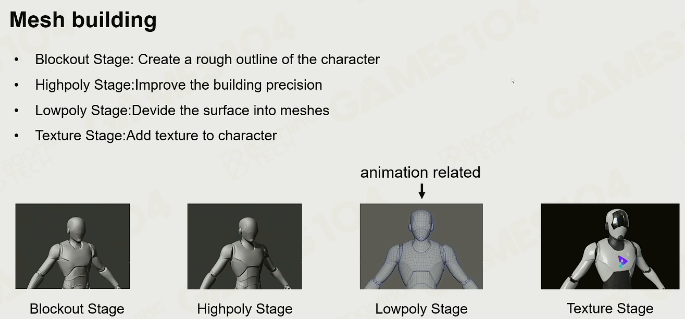

1 如何创建一个mesh

在这里插入图片描述

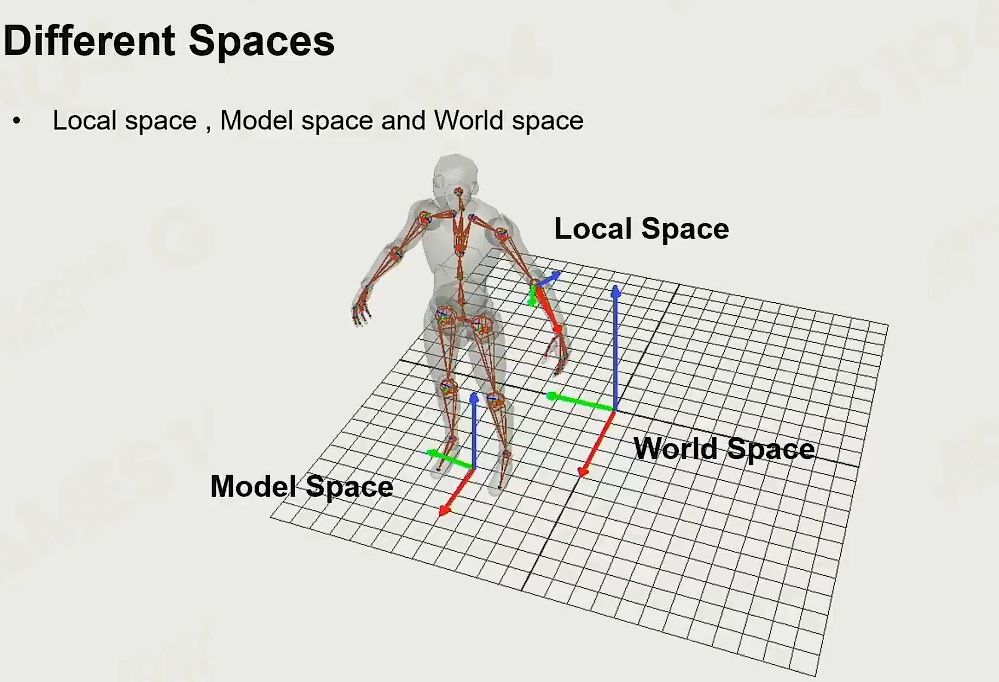

2 不同的空间

world space：
Model space:我自己的坐标系
Local space: 局部坐标系，每一根骨骼的坐标系都不一样，动画系统中的某个坐标系是由其他骨骼的坐标系累算出来的。只有通过local space从根节点累算出他的模型坐标系，才能够算他的世界坐标系，然后才能够进行渲染。

模型坐标系和世界坐标系的关系

在这里插入图片描述

3 骨骼的创建

统一了一个骨骼结构
在这里插入图片描述

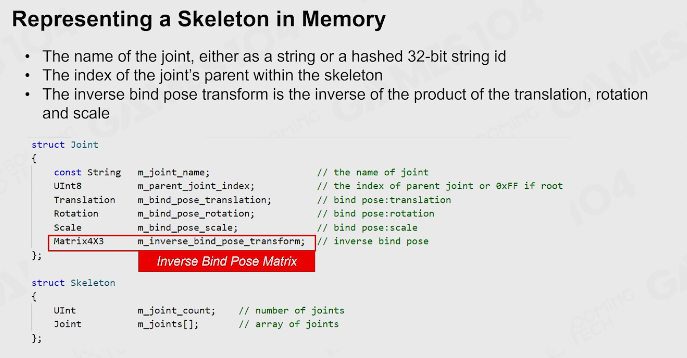

存储的是关机的数据

在这里插入图片描述

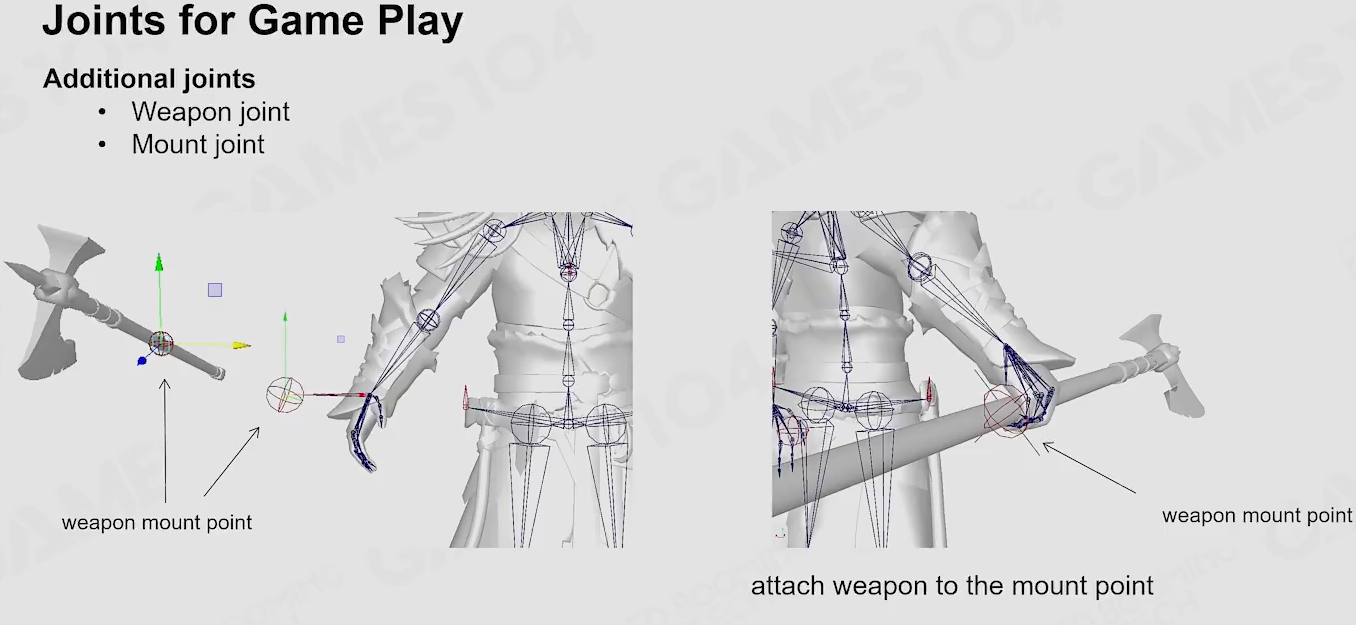

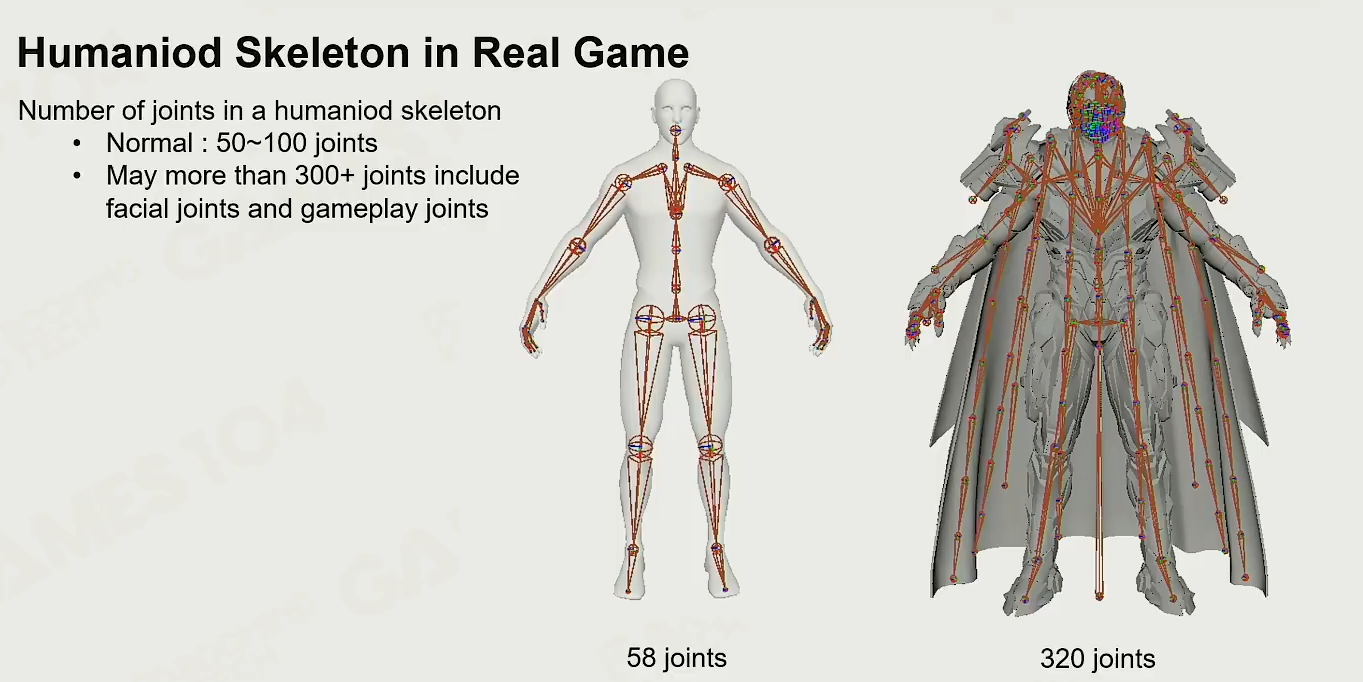

加了一些很奇怪的骨骼。很多道具都加到了起骨骼上。
在这里插入图片描述

在这里插入图片描述

Root Joint:很重要。表达他的位置。
在这里插入图片描述

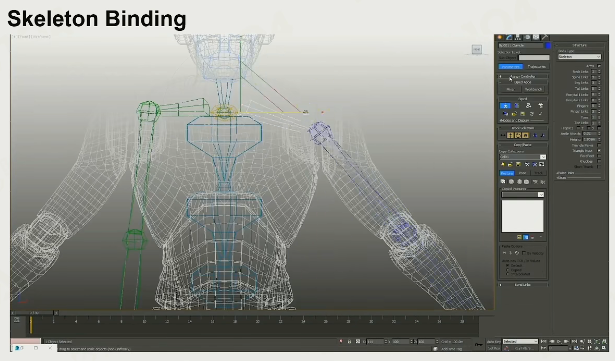

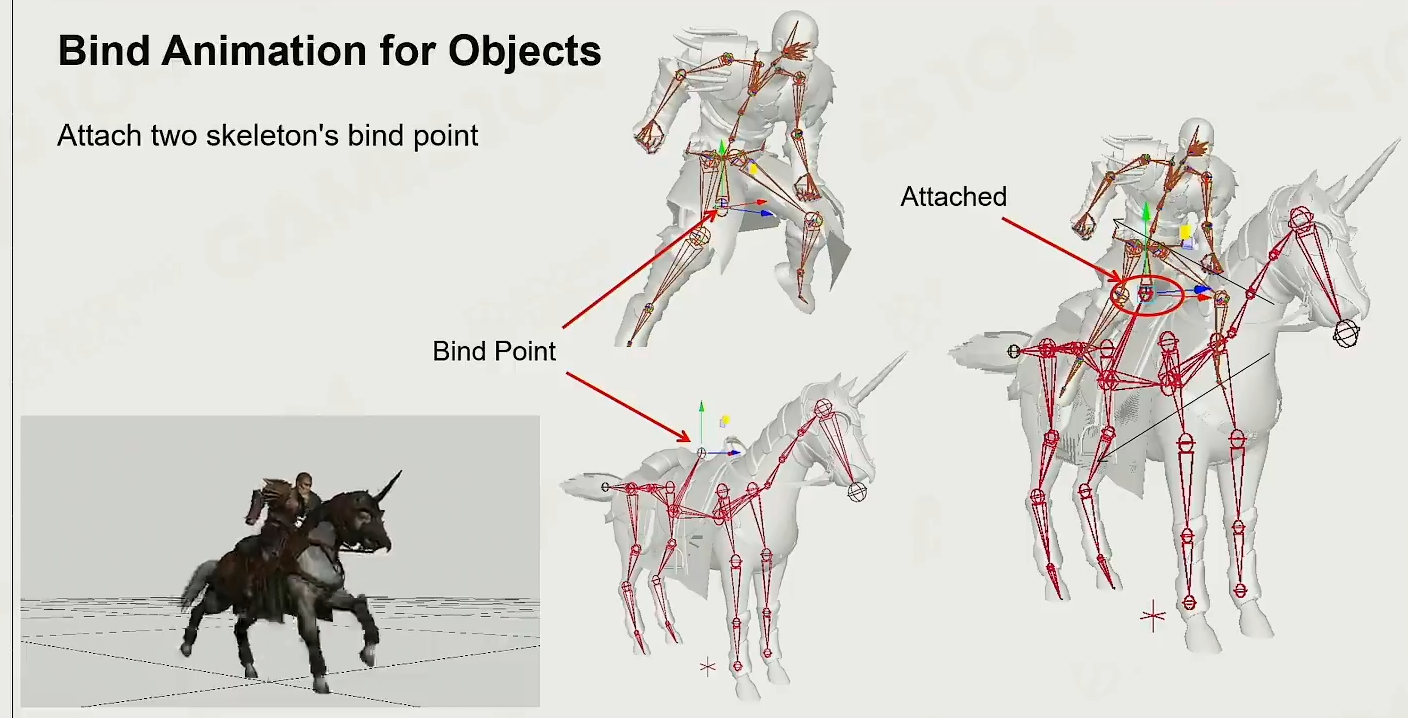

Bind point：绑定动画。
在这里插入图片描述

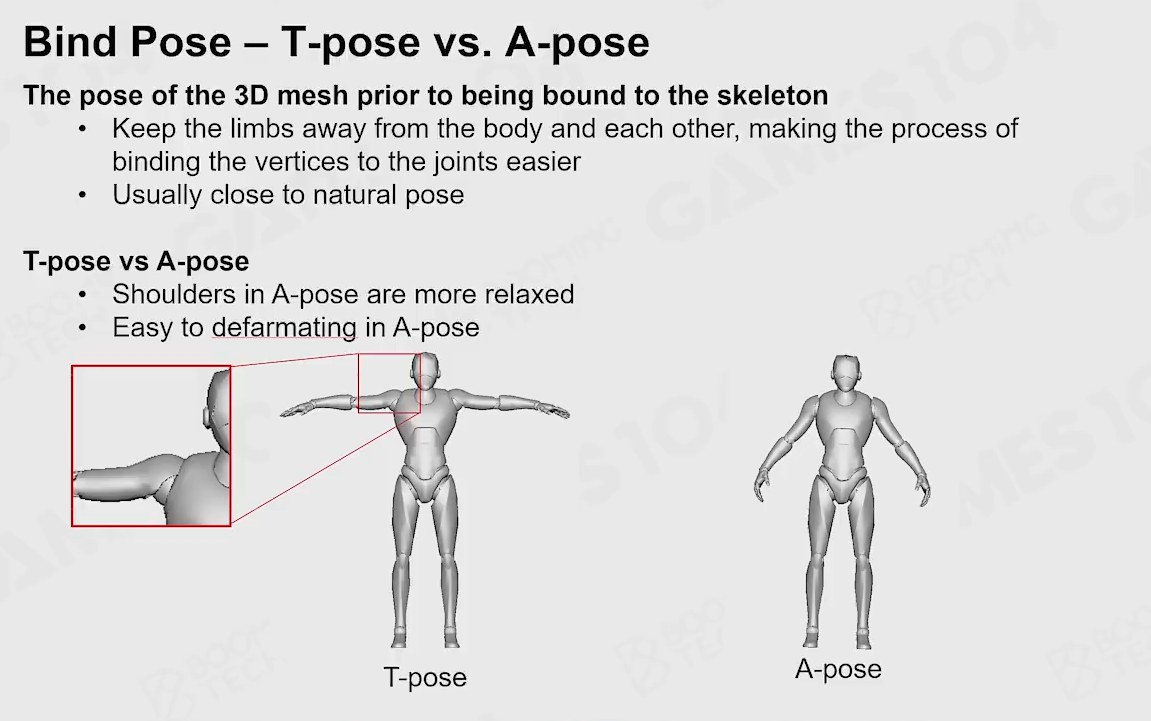

T-pose:
现在用A-pose
在这里插入图片描述

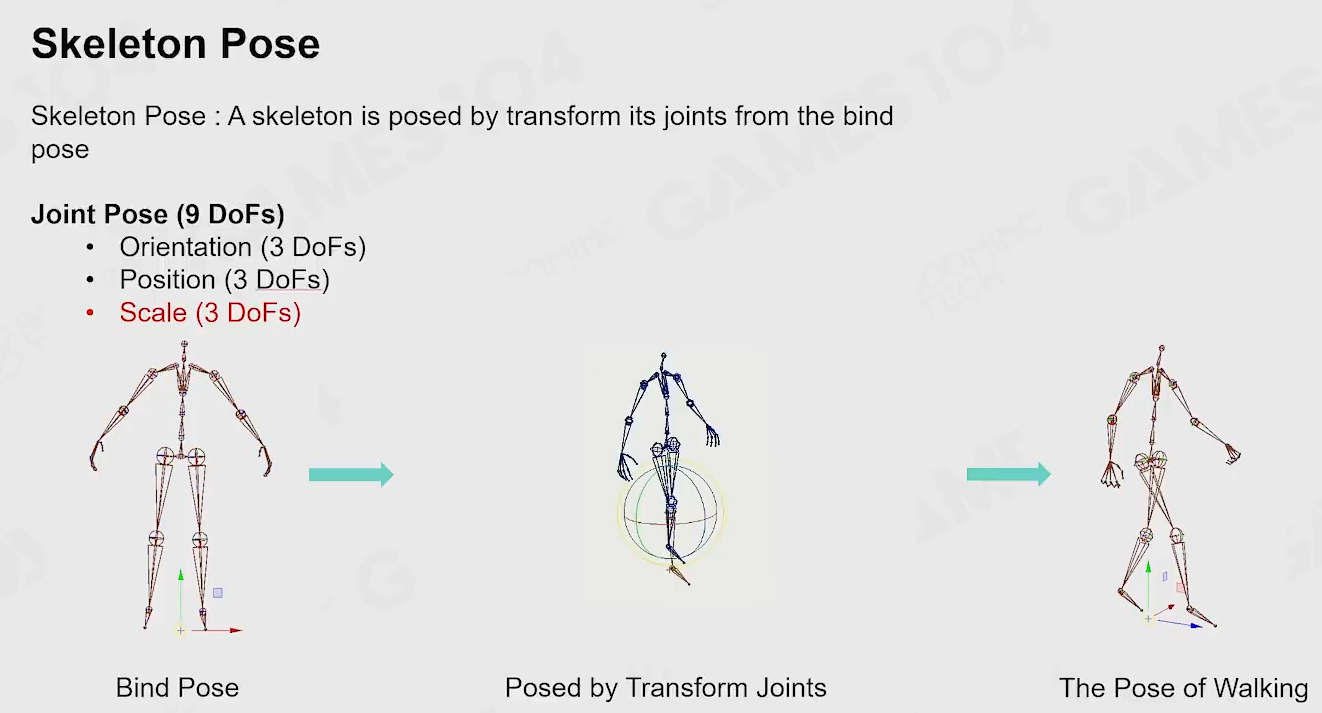

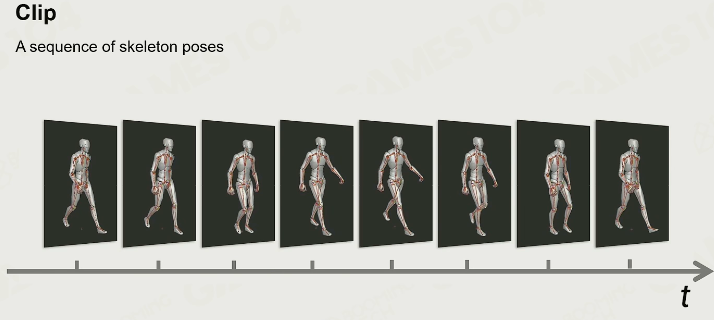

骨骼pose

在这里插入图片描述

4 Math of 3D rotation

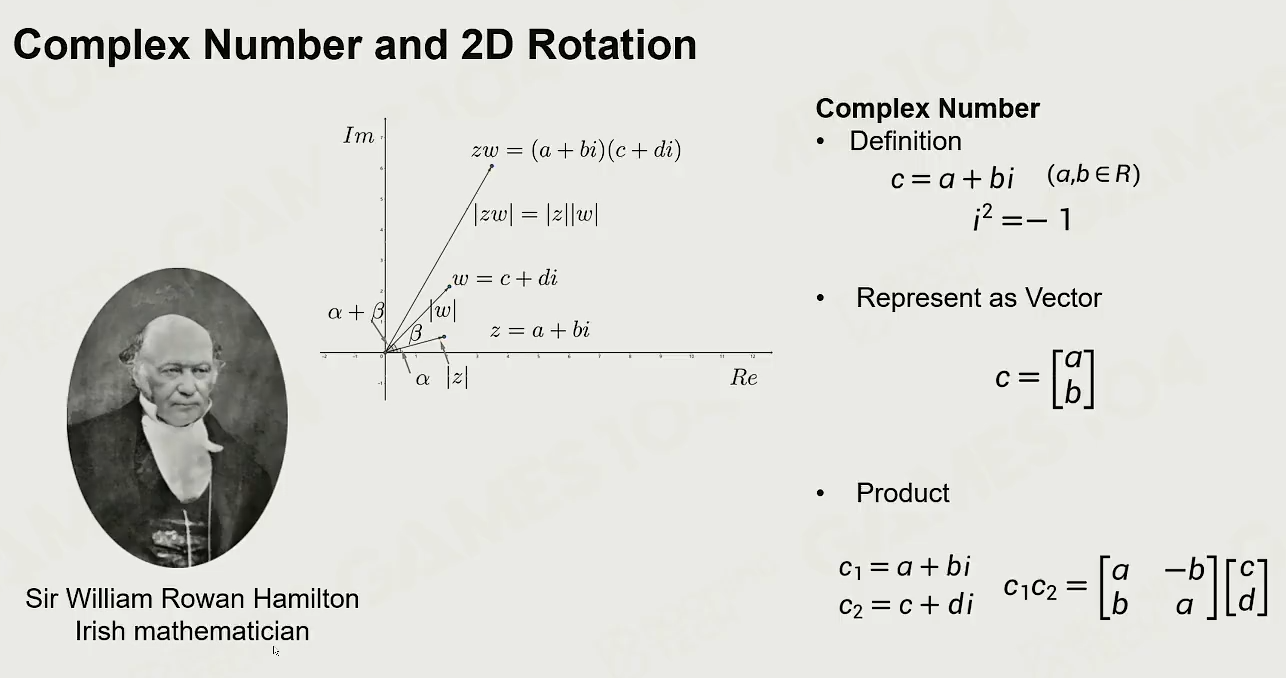

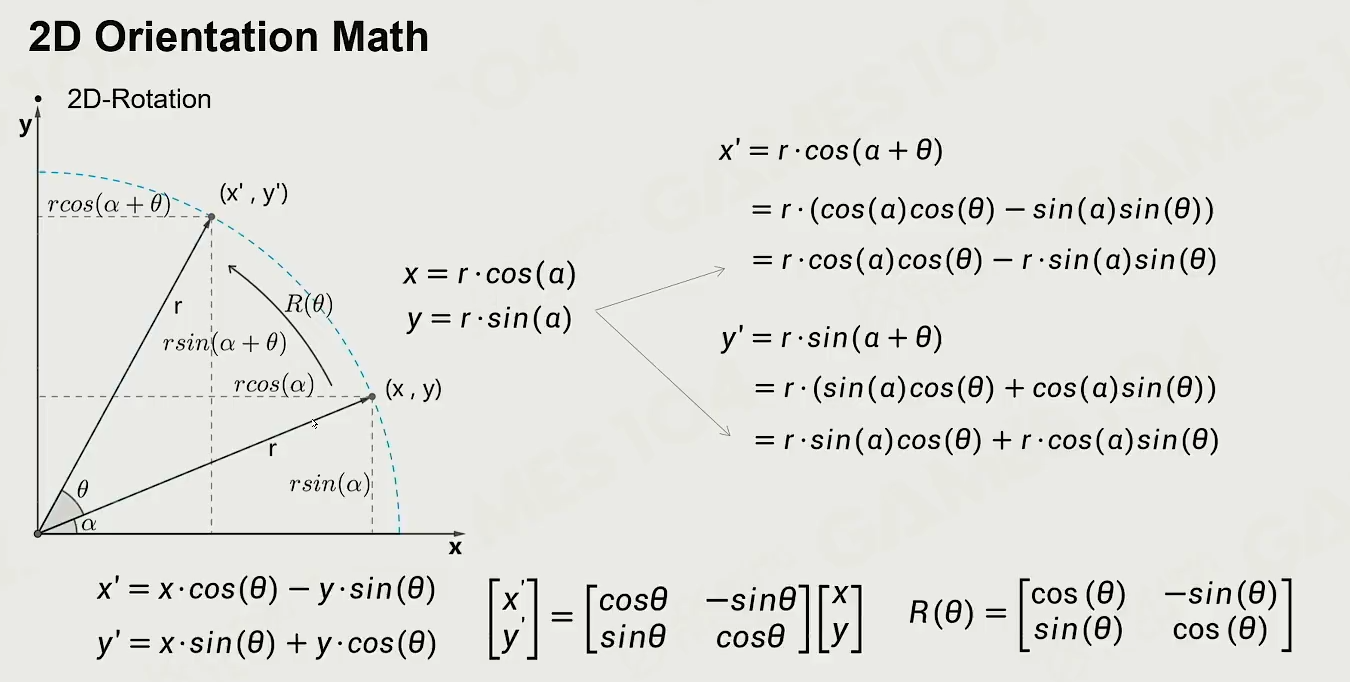

1 2D rotation

在这里插入图片描述

2 3D rotation

依次绕着每个轴旋转。

在这里插入图片描述

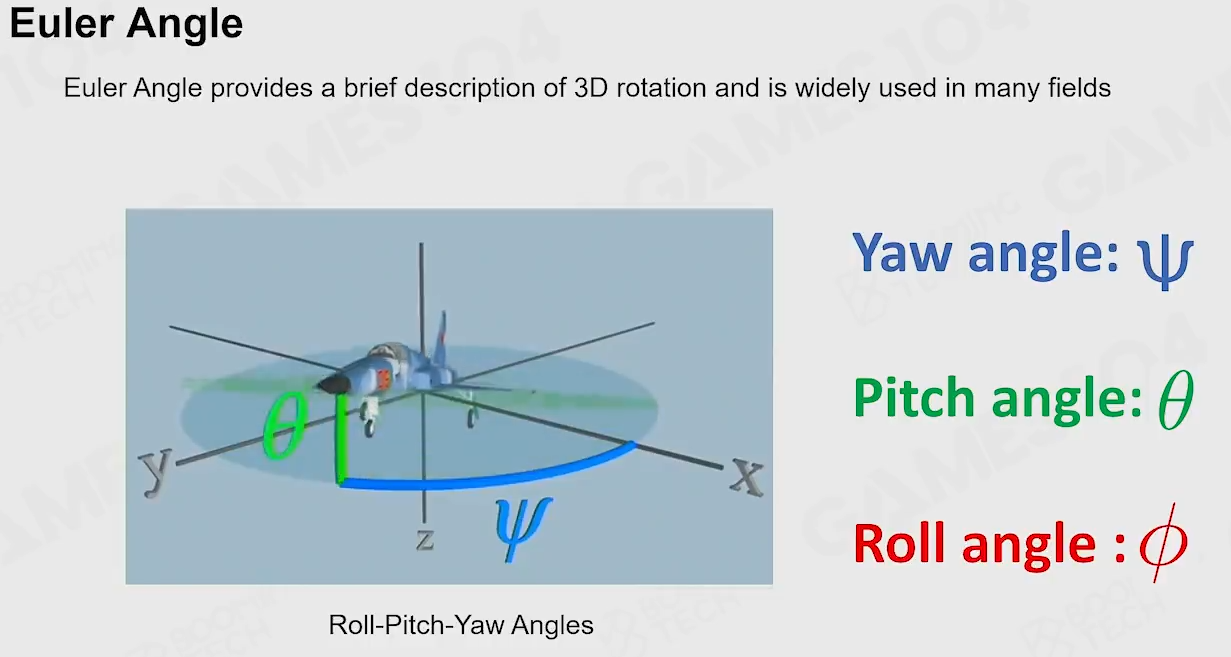

1 欧拉角：

对物体进行编辑，或者摆放的时候会经常用，但是做动画的时候无法使用欧拉角。
在这里插入图片描述
欧拉角的问题：好处就是符合人的知觉

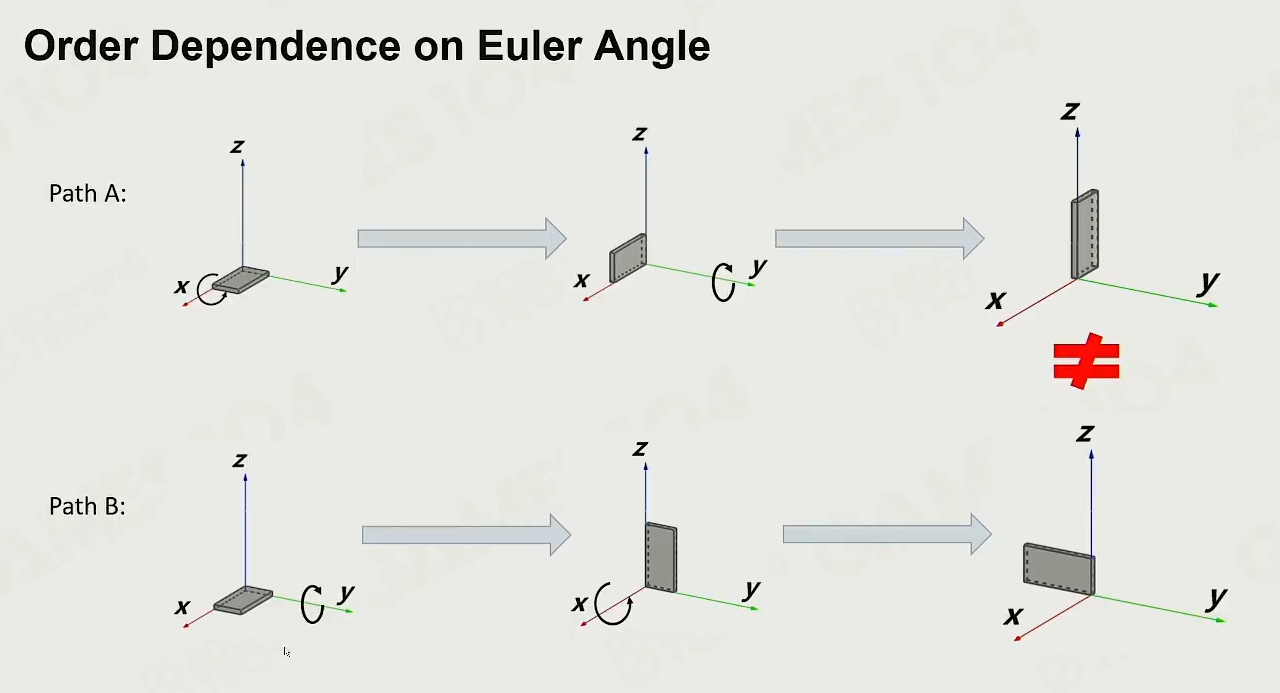

（1）严格的顺序依赖：顺序不一样，他算出来的结果不一样。
在这里插入图片描述

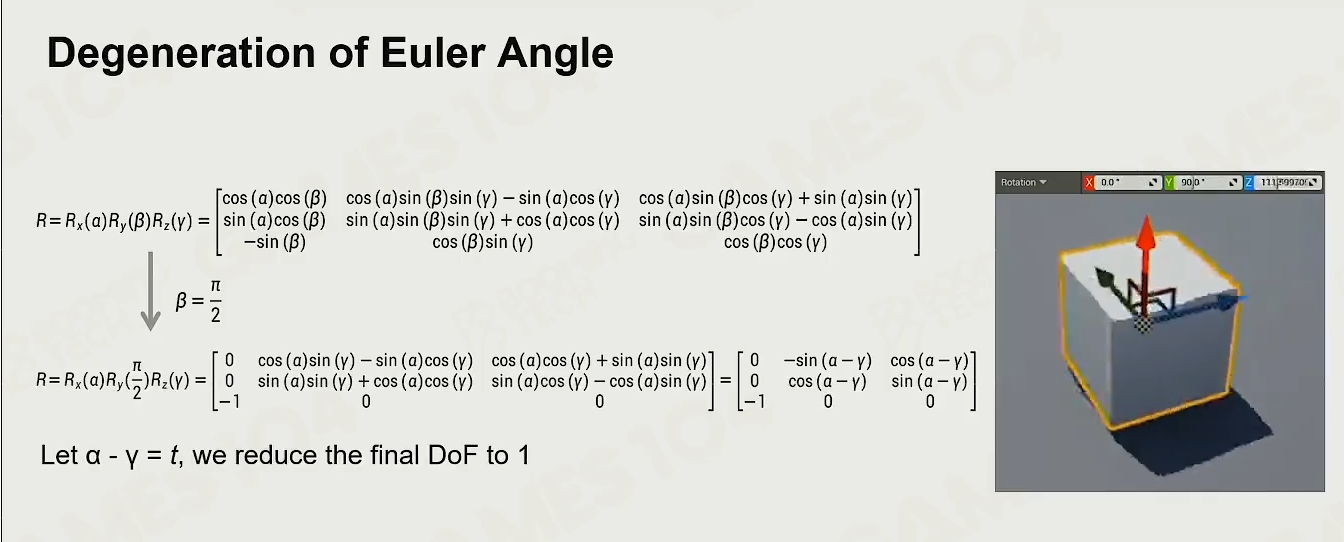

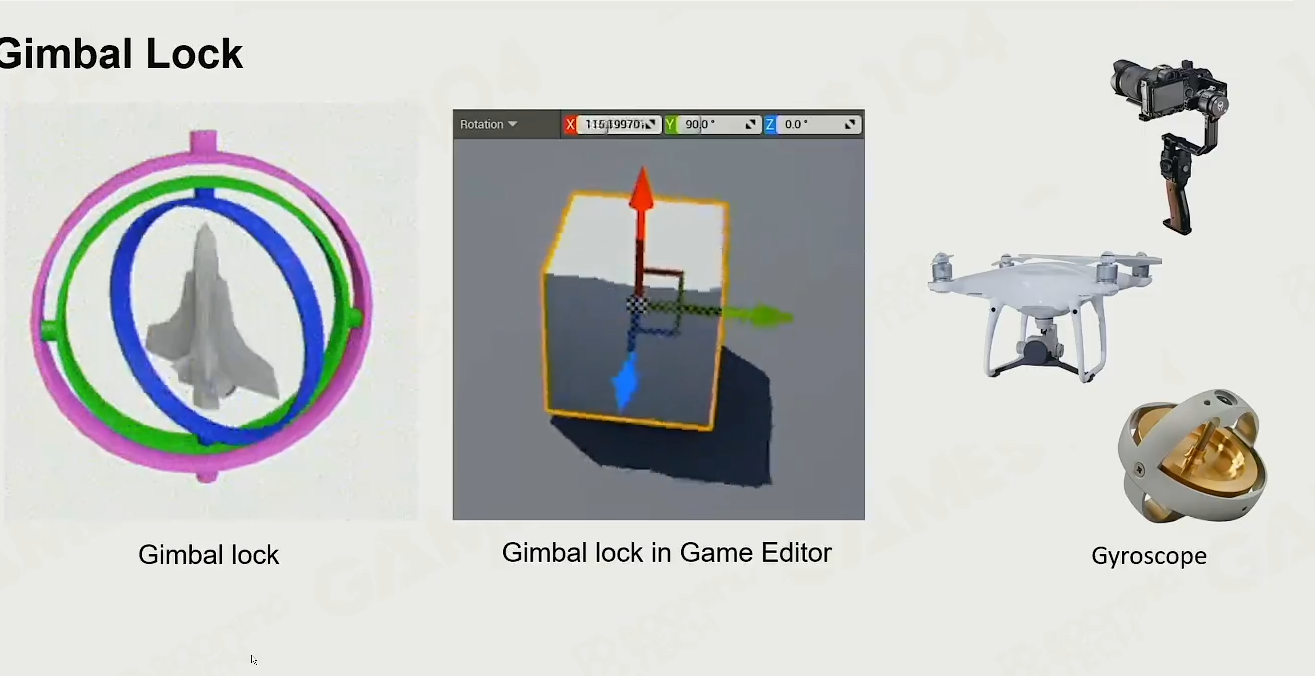

（2）万向节：万向锁

沿时间轴上偏的方向和它的速度一起积分，可以算出它的轨迹。
在这里插入图片描述
（3）很难插值
在这里插入图片描述
（4）旋转的叠加很难
（5）很难沿着一个固定的轴旋转。
在这里插入图片描述

2 四元数

在三维空间内是work的。
在这里插入图片描述
在这里插入图片描述

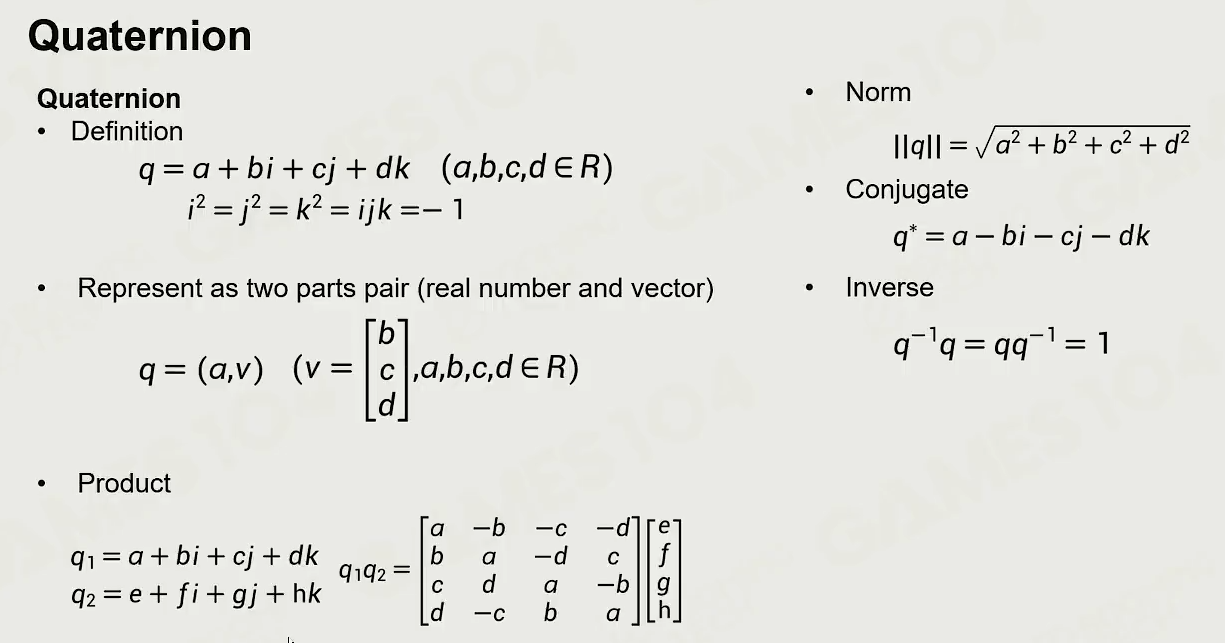

四元数的定义如下:
在这里插入图片描述

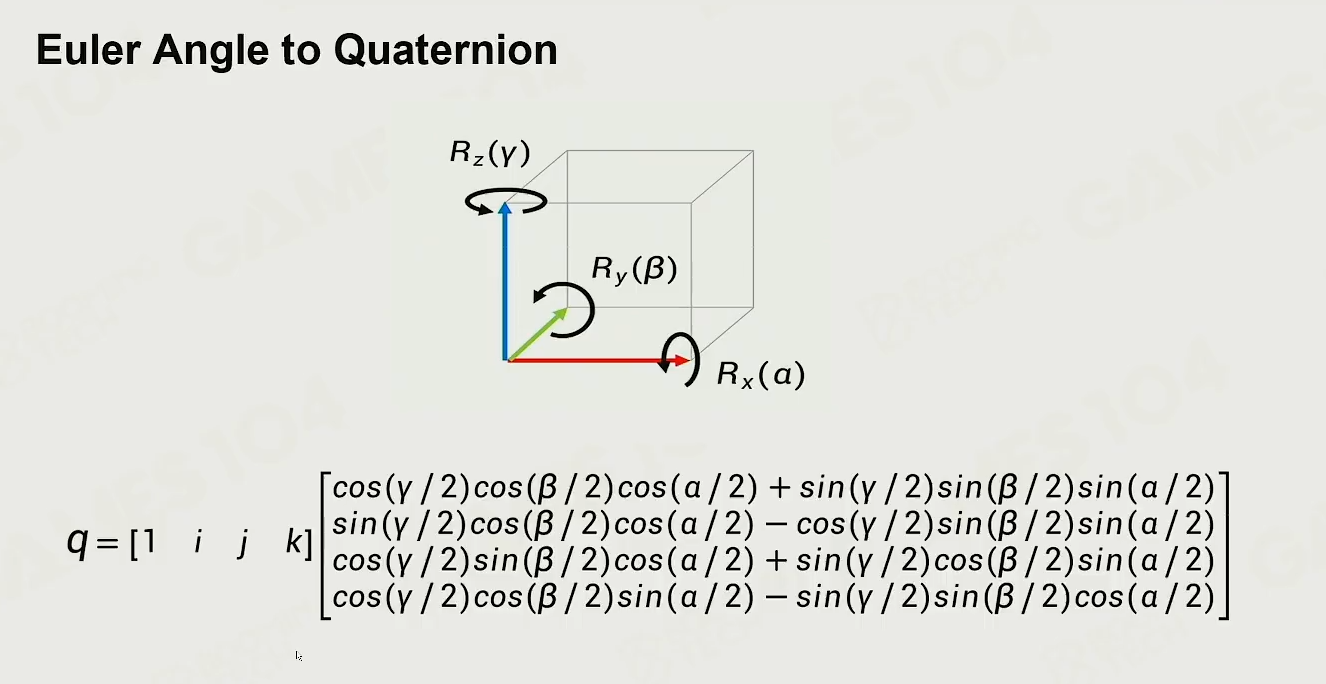

欧拉角转成四元数的公式如下：

在这里插入图片描述
四元数和矩阵的计算很类似；

在这里插入图片描述

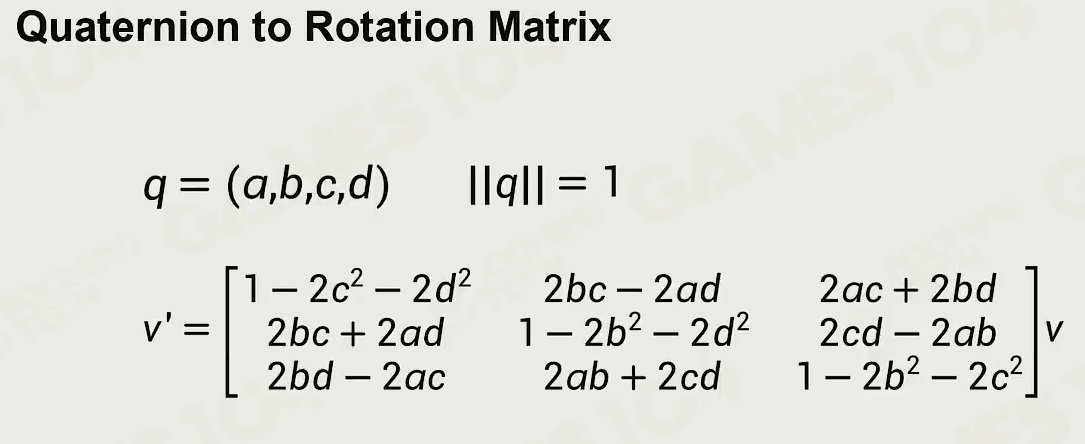

四元数转成旋转矩阵：
在这里插入图片描述

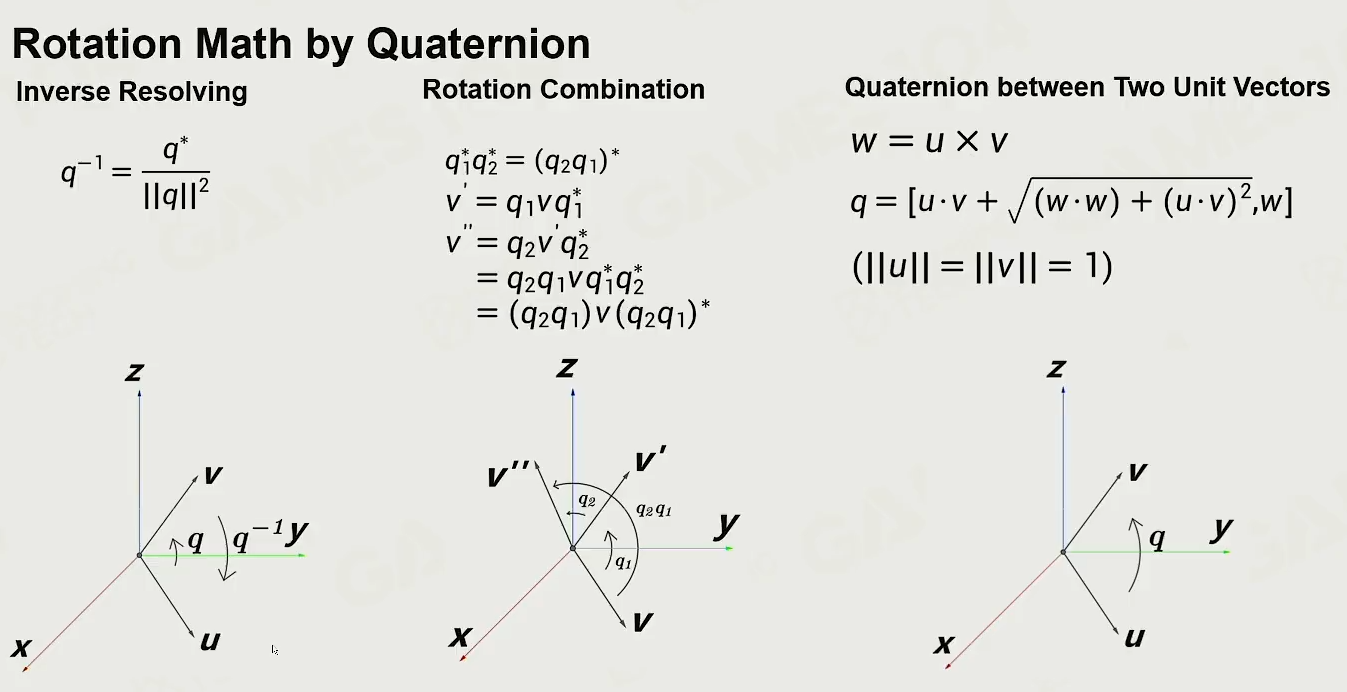

反向旋转公式，旋转叠加，一个向量旋转到另外一个向量的四元数公式如下：
在这里插入图片描述

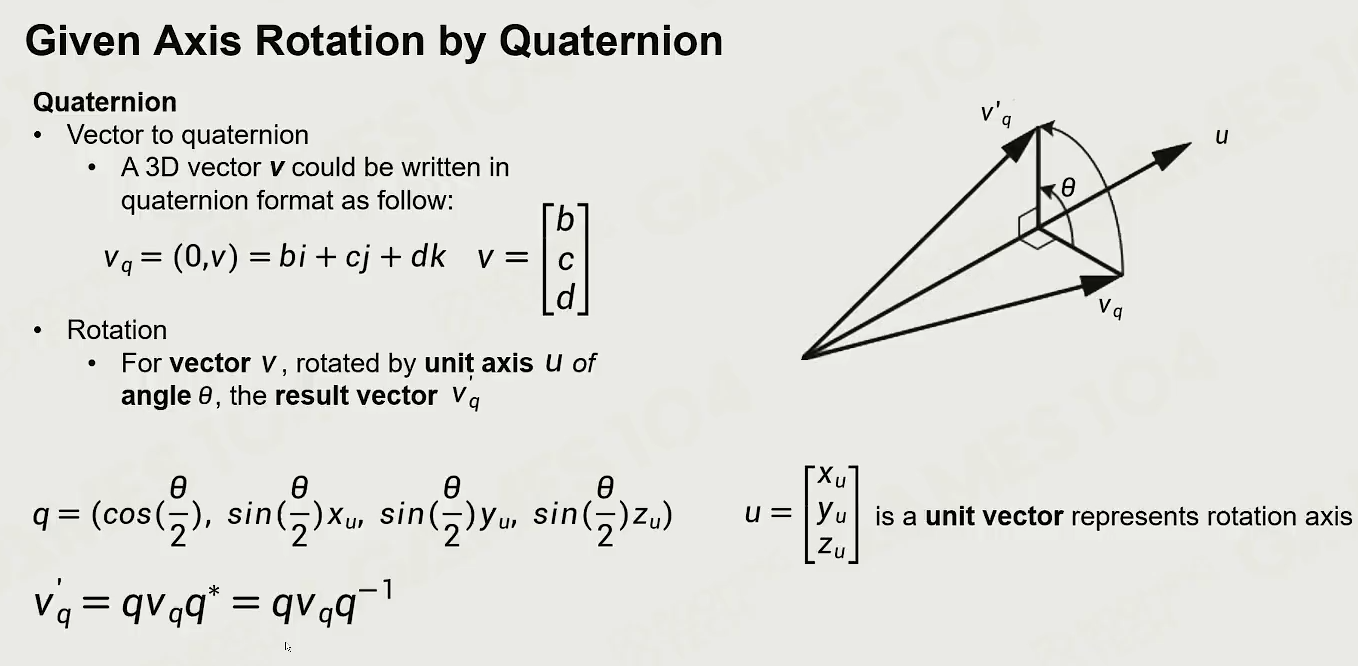

给定轴的旋转公式如下：
在这里插入图片描述

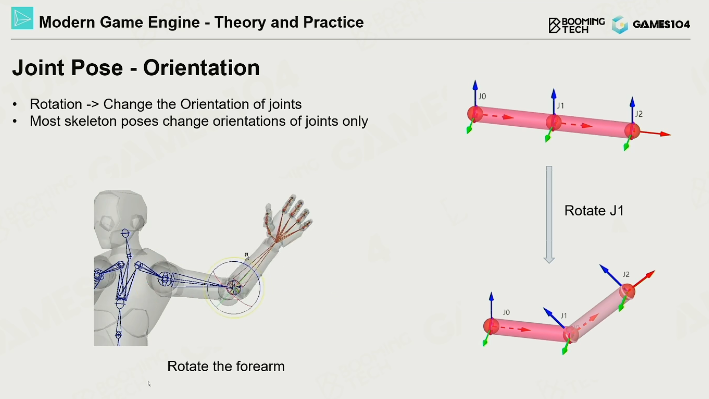

5 Joint Pose - Orientation

旋转的表达是动画最核心的
在这里插入图片描述

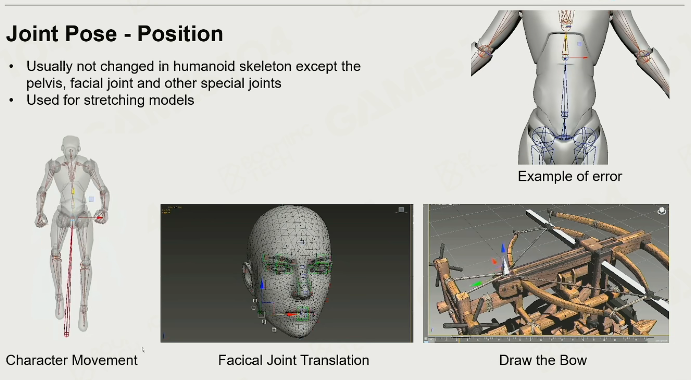

6 Joint Pose - Positon;

在这里插入图片描述

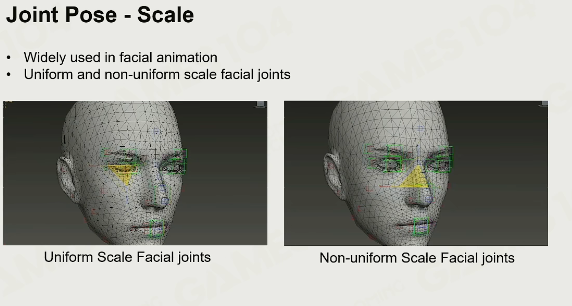

7 Joint Pose - Scale

在这里插入图片描述

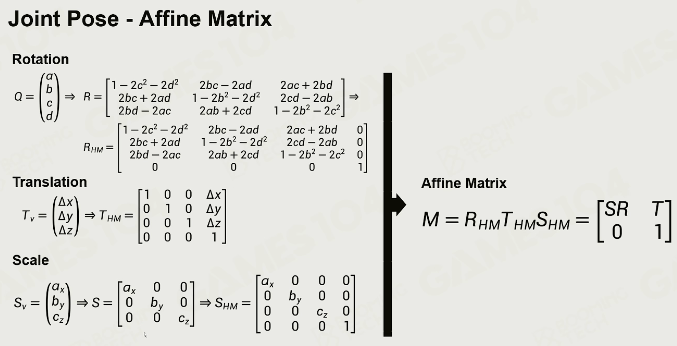

8 Joint Pose - Affine Matrix

这个矩阵是非洲重要的。
在这里插入图片描述

9 Joint Pose -Local Space to Model space

在这里插入图片描述

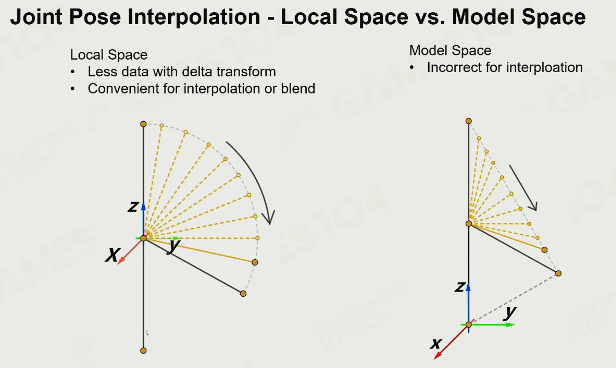

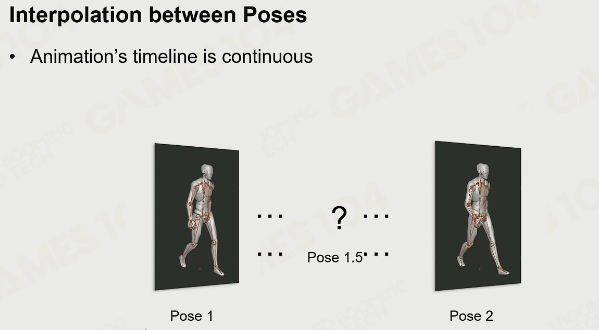

10 Joint Pose Interpolation - local space Vs Model space

在这里插入图片描述

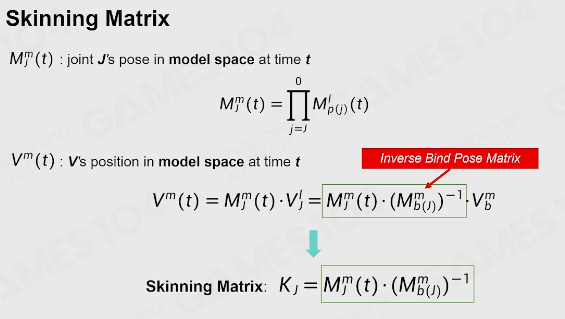

11 Joint Skinning Matirix

动画矩阵。

在这里插入图片描述

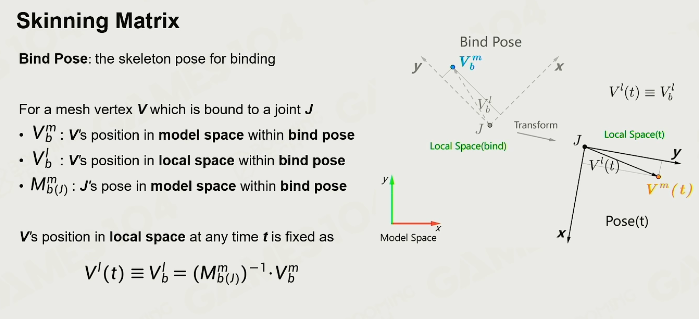

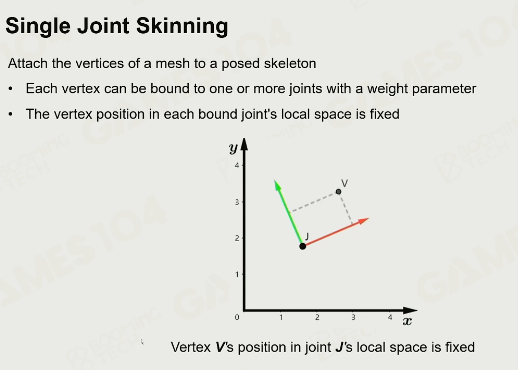

有个恒等式：关节点动了，皮肤上的任何点与joint的相对关系没有变化。
在这里插入图片描述

这个公式非常的重要。

在这里插入图片描述

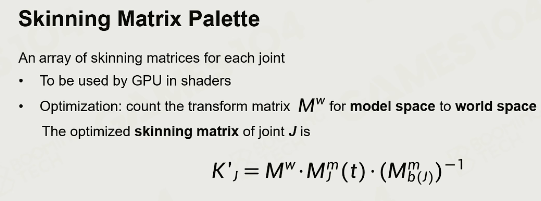

提前把矩阵的逆求好，存储好了。
在这里插入图片描述
在这里插入图片描述

在这里插入图片描述

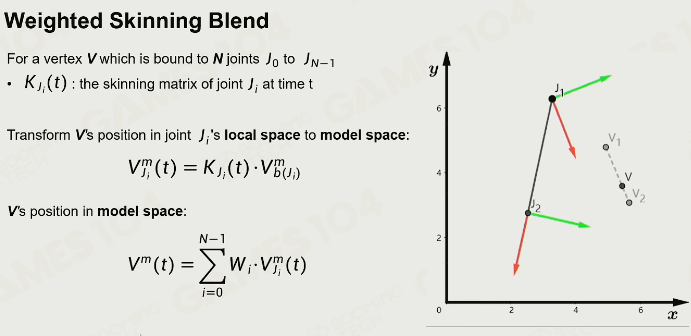

顶点插值必须在model space：（下面）不要在local space中做。

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

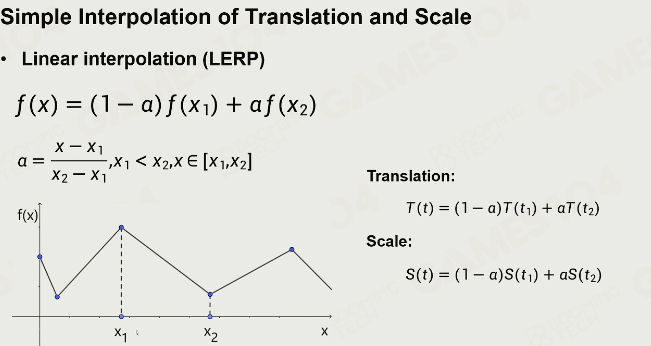

位移和缩放插值
在这里插入图片描述

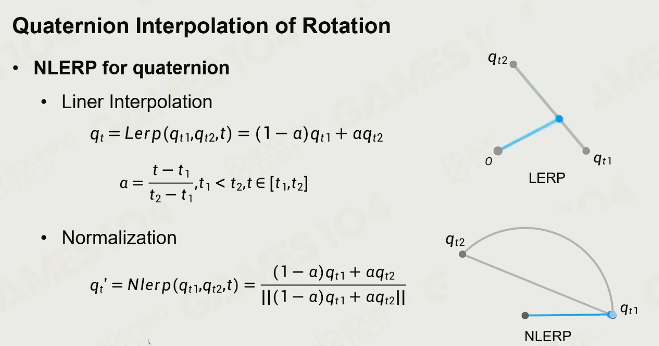

旋转插值是很难的，必须用四元数来做。

在这里插入图片描述

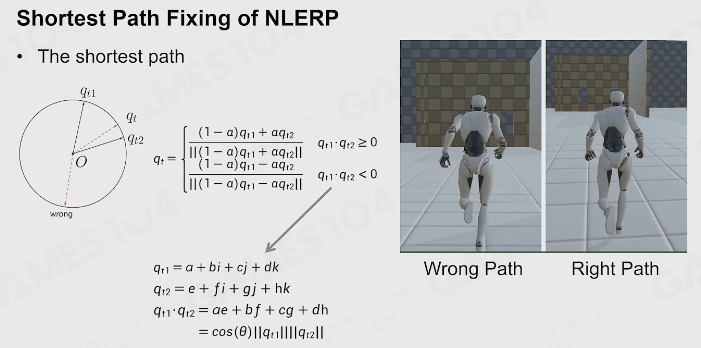

最短路径的插值。
在这里插入图片描述

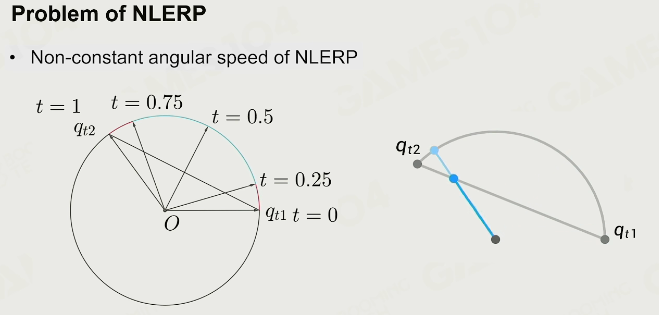

这个的问题是：速度不均匀，先开始快，然后慢，最后又快，动画看着不自然。
在这里插入图片描述

在这里插入图片描述

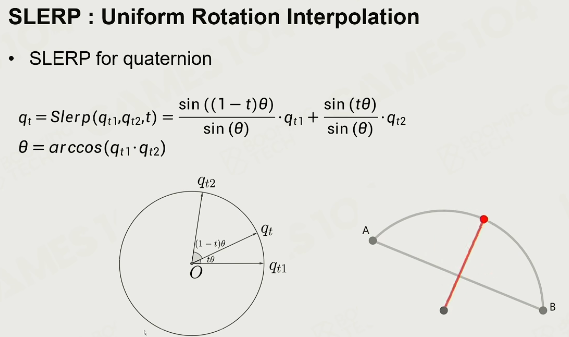

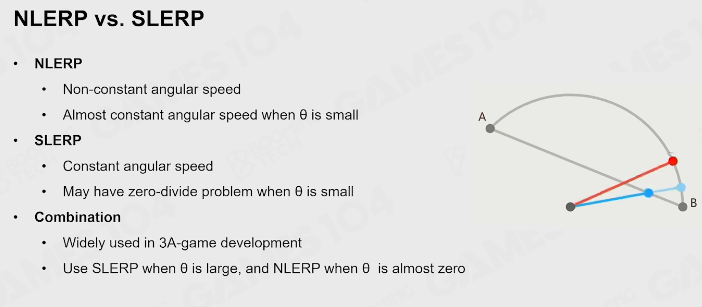

如果两个夹角很小，就用NLERP，如果两个夹角很大，就用SLERP.

在这里插入图片描述

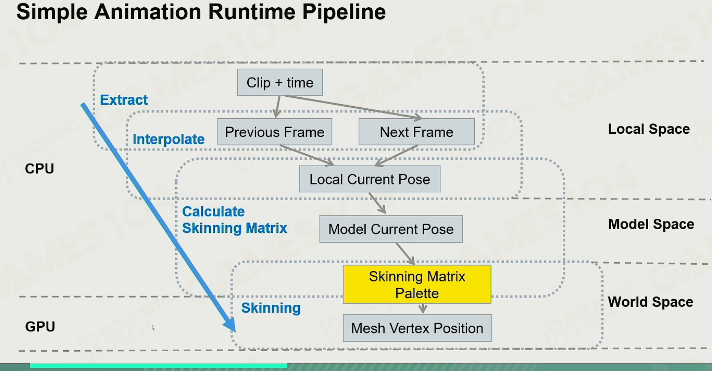

4 动画pipeline

在这里插入图片描述

5 动画压缩

在这里插入图片描述

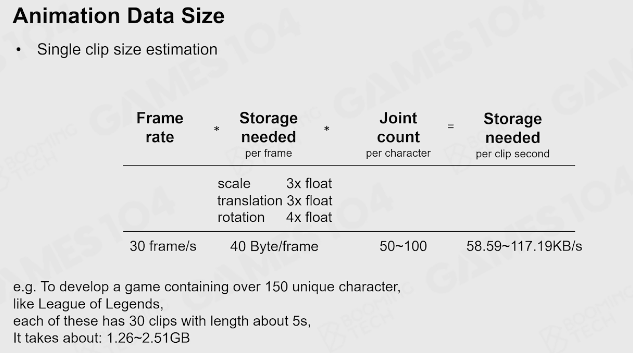

数据量很大，

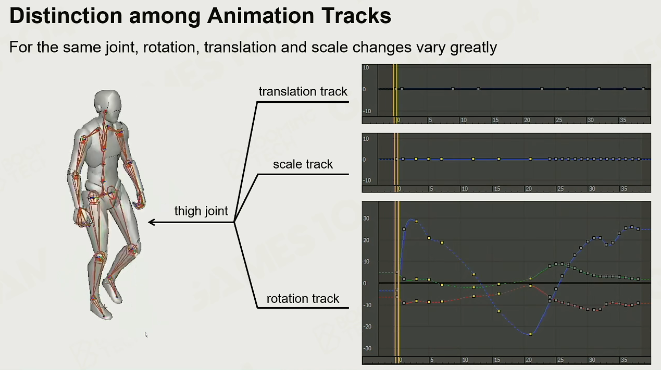

缩放和位移是不变的，大部分是rotation在变化。
在这里插入图片描述

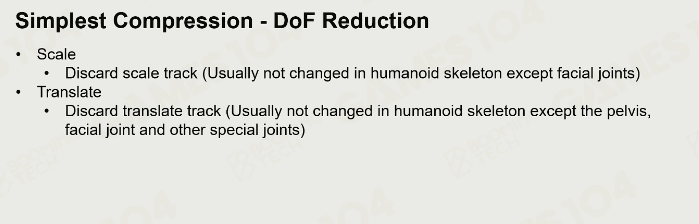

1 较少自由度存储

在这里插入图片描述

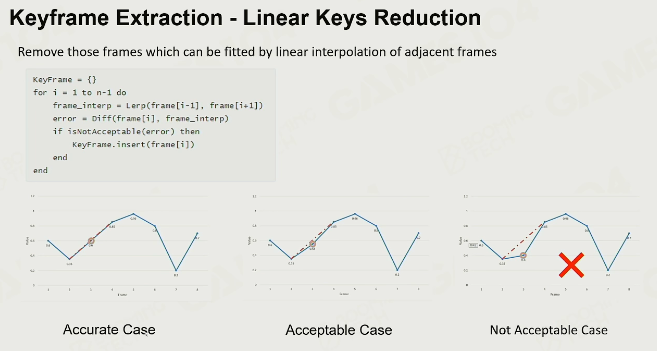

2 关键帧

在这里插入图片描述
永远保证你的error小于你的阈值
在这里插入图片描述

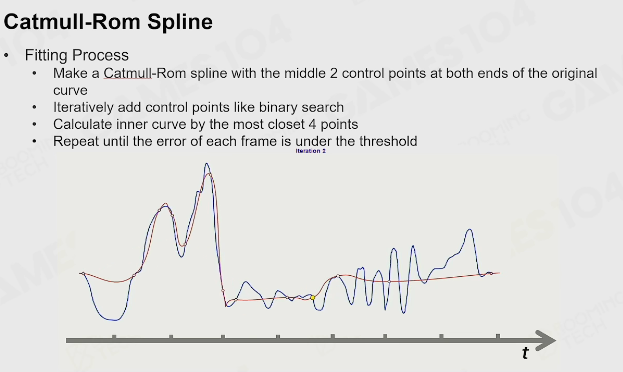

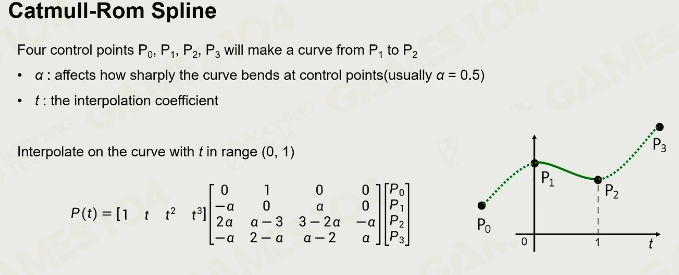

CatMull 曲线

非常光滑，一点一点的逼近。
在这里插入图片描述
在这里插入图片描述

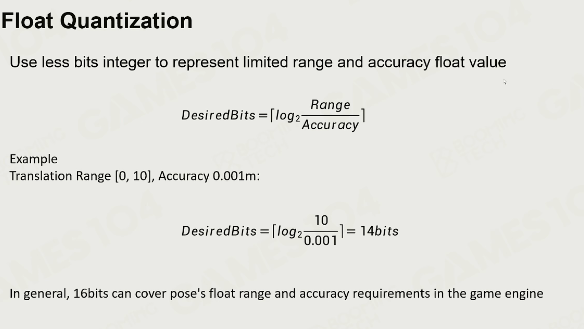

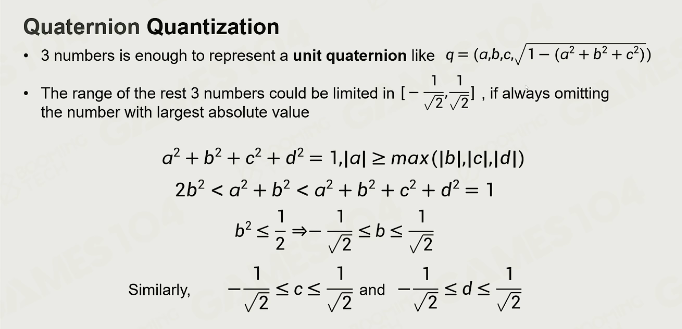

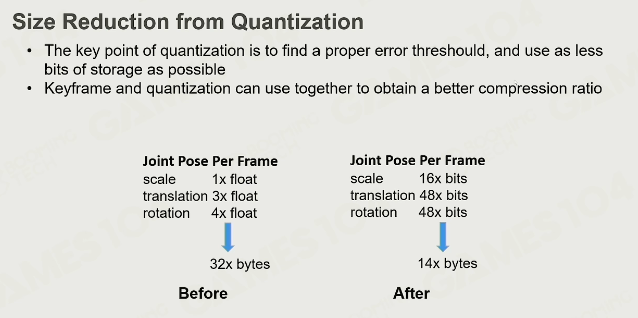

3 浮点数

在这里插入图片描述
在这里插入图片描述

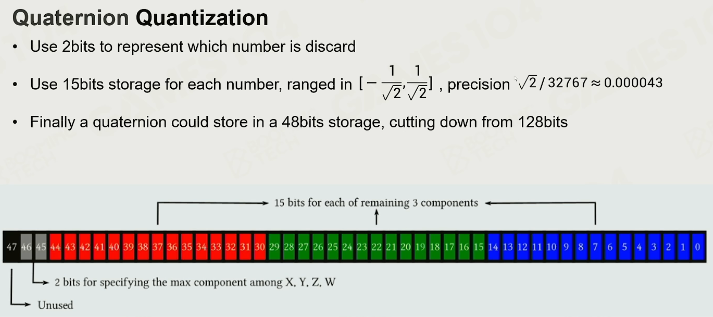

一个四元数 6个bite。压缩了60%。
在这里插入图片描述

在这里插入图片描述

4 压缩带来的问题

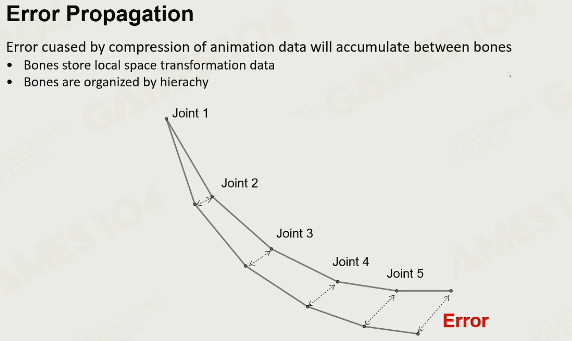

会让这个压缩错误一直传递到错误很大。
不同 的骨骼对error敏感度是不一样的。
在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

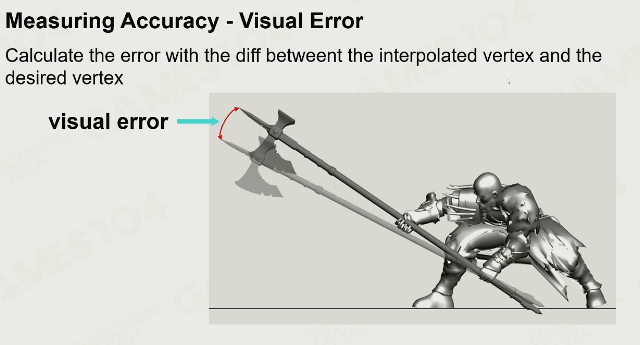

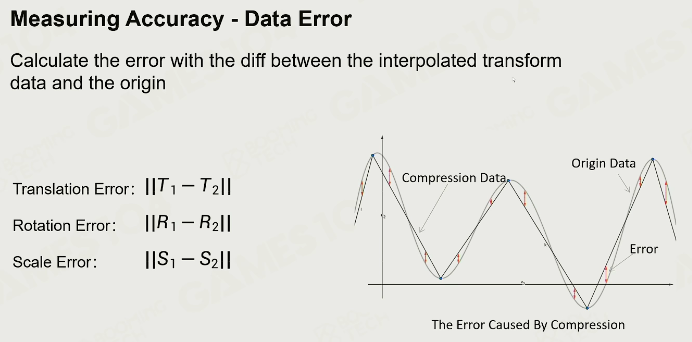

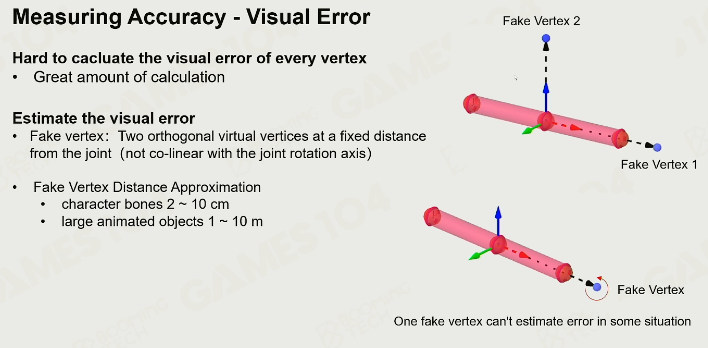

视觉error
在这里插入图片描述
压缩的好坏，是一个重要的研究领域

在这里插入图片描述

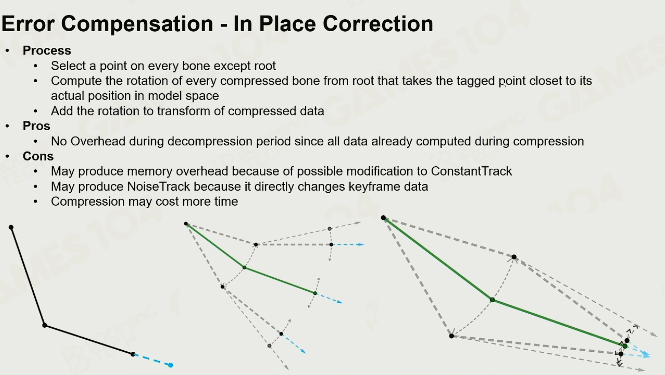

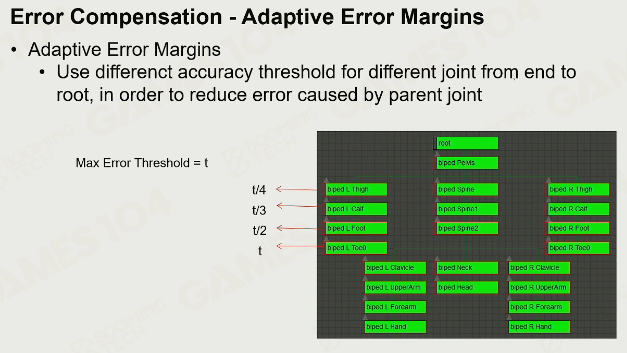

误差补偿。

在这里插入图片描述
在这里插入图片描述

数据一定会压缩，但是会有一些视觉error

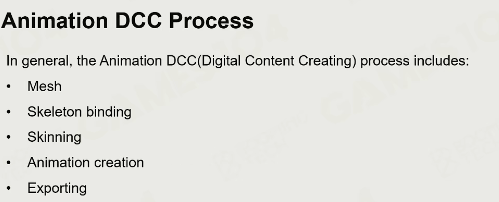

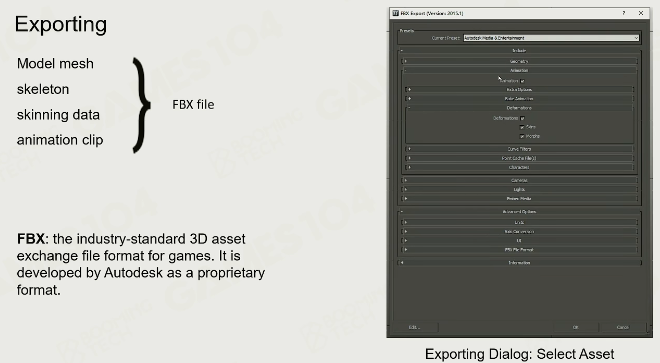

5 动画DDC

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

在这里插入图片描述

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

在这里插入图片描述

5 视频

https://www.bilibili.com/video/BV1jr4y1t7WR/?spm_id_from=333.788&vd_source=5c9c50b5a07b211beafdf65d7cc7f8c8
