《微波技术与天线》——微波传输线

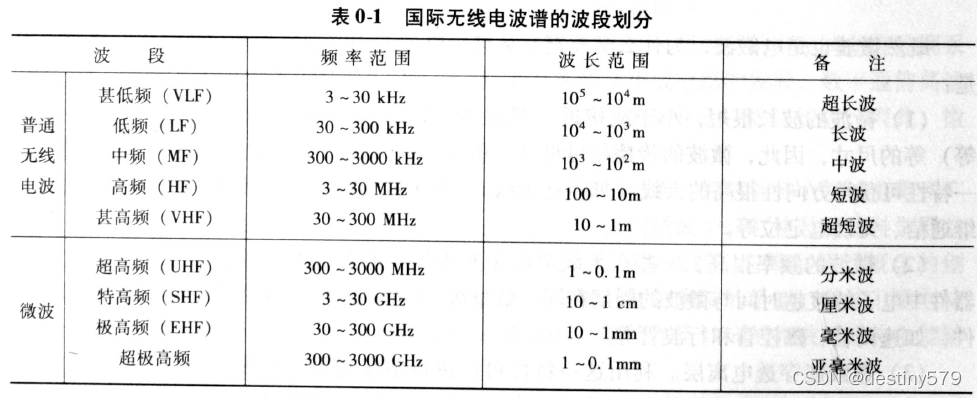

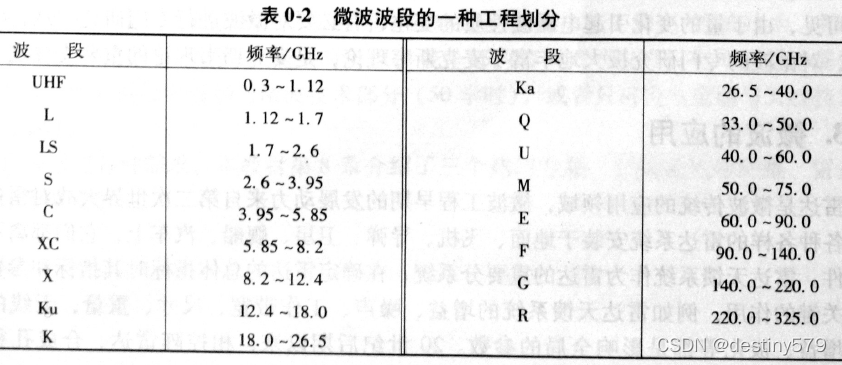

• 微波：频率范围为300MHz ~ 3000GHz的电磁波，即波长为1m ~ 0.1mm的电磁波称为微波。<300MHz为超短波，>3000GHz为红外波
• 射频：射频（RF）是Radio Frequency的缩写，表示可以辐射到空间的电磁频率，频率范围从300kHz～300GHz之间。射频就是射频电流，它是一种高频交流变化电磁波的简称。每秒变化小于1000次的交流电称为低频电流，大于10000次的称为高频电流，而射频就是这样一种高频电流。射频（300K-300G）是高频（大于10K）的较高频段，微波频段（300M-300G）又是射频的较高频段。


• 微波具有波长短、频率高、能穿透电离层、与低频研究方法不同

1. 长线的概念

• 长线是指几何长度大于或接近于相波长的传输线，电长度$\overline{l}$是几何长度$l$与所传输的电磁波的相波长${\lambda }_p$之比。工程上常将$\overline{l}$>0.1的传输线试为长线，将$\overline{l}$＜0.1传输线视为短线。
• 长线是分布参数电路（电场能量和磁场能量的分布空间很难分开），短线是居中参数电路（电场能量集中在电容器中，磁场能量集中在电感器中，只有电阻元件消耗电磁能量），分布参数效应使传输线上电压、电流不仅随时间变化，而且随空间位置变化。
• 长线分布参数：分布电阻 R 1 R_1
