《电子技术》之数电部分  即将结束

今天花了一个晚上总结归纳了时序逻辑电路的相关知识

特意写个总结，以便之后需要时能够及时巩固。



使用教材：《电子技术》第三版 高有华

一：基本RS触发器

PS:我的目标是记住各个触发器的真值表，学会各个触发器的波形画法，下同。

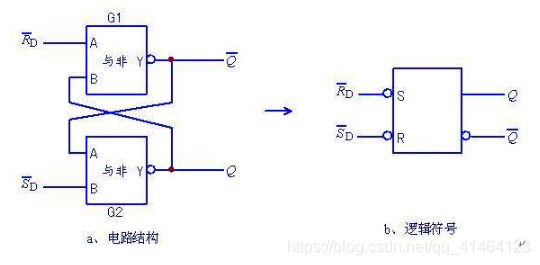

以上是基本RS触发器的电路结构和逻辑结构，了解一下即可。

重点：真值表：

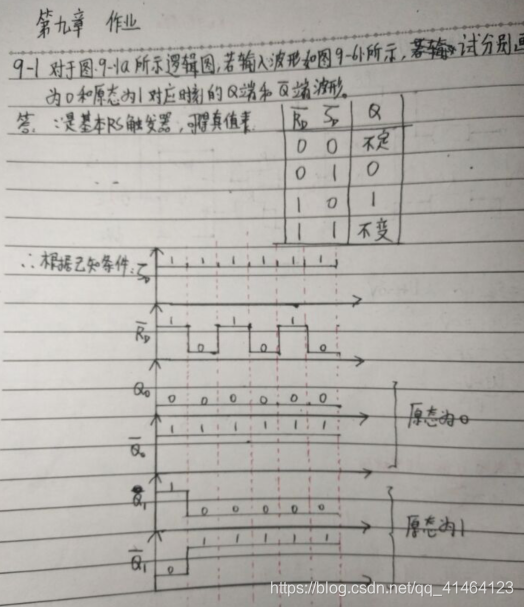

波形在例题9-1，总体来说就是只要R或者S其中一个变了，那么输出Q可能会发生转换，所以要重新判断，其余情况保持即可。

---

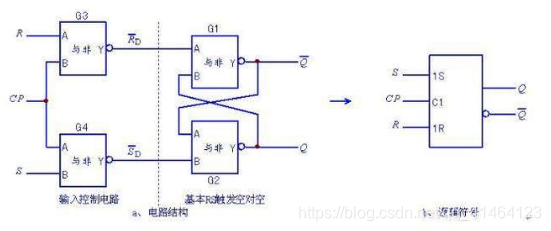

二：同步RS触发器

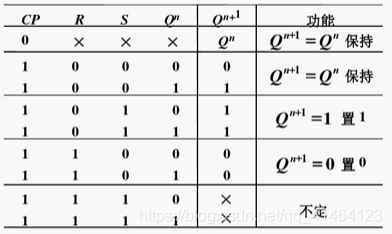

真值表：

总体来说 都是0就不变，都是1就不确定，不然看S，S是1，输出就是1，反之就是0

波形：

---

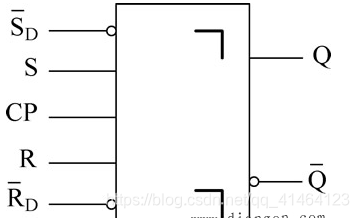

 三：主从RS触发器

真值表：

CP=1 保持

CP=0

R	S	Q
0	0	不变
0	1	1
1	0	0
1	1	不定

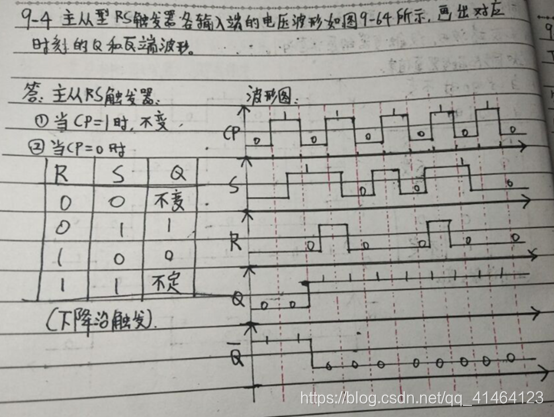

波形见例题9-4

---

本文原创首发CSDN，链接 https://blog.csdn.net/qq_41464123/article/details/90084796 ，作者博客https://blog.csdn.net/qq_41464123 ，转载请带上本段文字，尤其是脚本之家、码神岛等平台，谢谢配合。

---

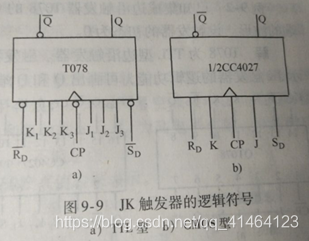

四:JK触发器

真值表：

---

 五:D触发器

真值表:



波形见例题9-6

---

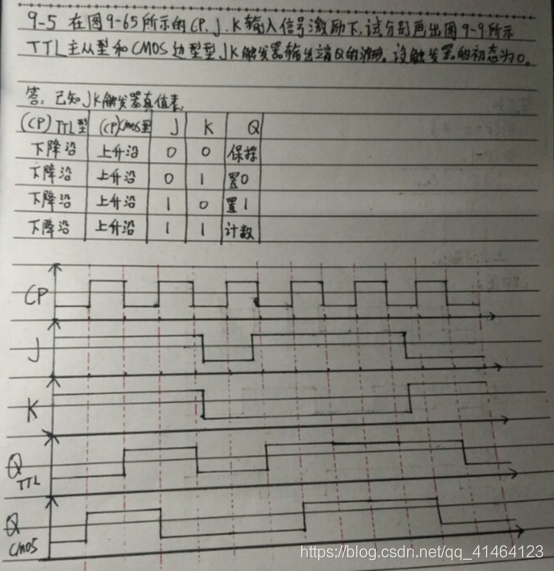

作业是我用钢笔做的，书写墨汁方面比较尴尬。

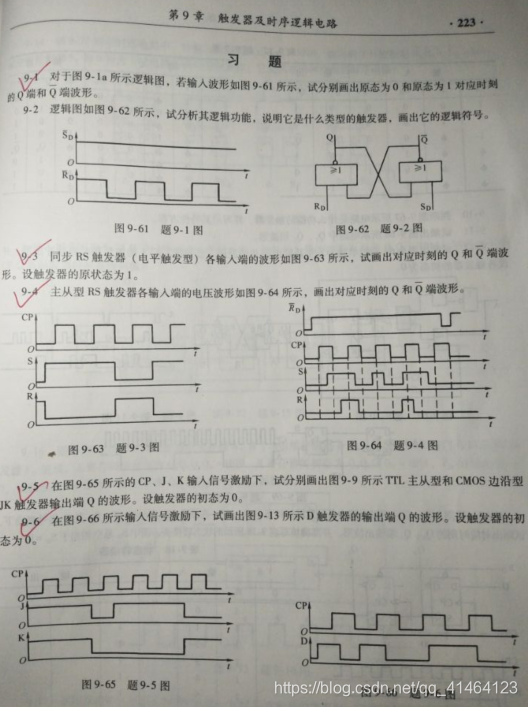

先是目录，作业是红色打勾部分：

另外作业不一定完全正确，如有不足之处，欢迎指出！
