同步触发器

触发器与锁存器的不同在于，它除了置1、置0输入端以外，又增加了一个触发信号输入端。只有当触发信号到来时，触发器才能按照输入的置1、置0信号置成相应的状态，并保持下去。我们将这个触发信号称为时钟信号（CLOCK），记作CLK。
只有当CLK为高电平的时候，传输信号才能触发电路变化，因此将CLK的这种控制方式称为电平触发方式。
触发信号的工作方式可以分为电平触发、边沿触发和脉冲触发三种。

电平触发SR触发器

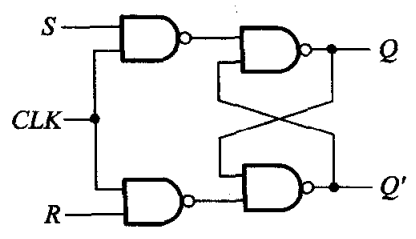

电路组成：
工作原理：
（1）当CLK = 0时，G₃和G₄被封锁，输入信号R、S不起作用。由G₁和G₂构造成的基本RS触发器的输入状态均为1，故触发器的状态保持不变。

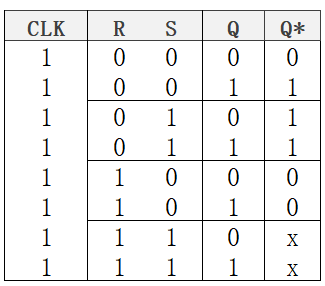

（2）当CLK = 1时，G₃和G₄解除封锁，将输入信号R和S取非后送至基本RS触发器的输入端。则可列真值表为：

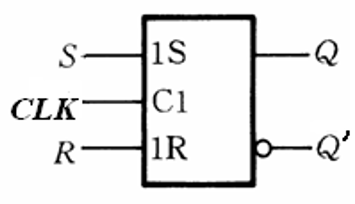

图形符号：
注意：R、S信号高电平有效。

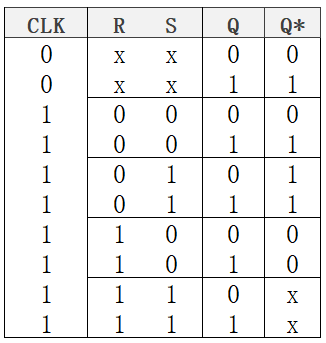

整个真值表为：

特征方程：

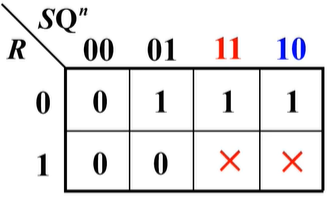

当CLK = 1时有卡诺图为：

Q ^* = S + R’Q
R·S = 0

电平触发的特点：
（1）只有当CLK变为有效电平时，触发器才能接受输入信号，并按照输入信号将触发器的输出置成相应的状态。
（2）在CLK=1的全部时间里，S和R状态的变化都可能引起输出状态的改变。在CLK回到0以后，触发器保存的是CLK回到0以前瞬间的状态。

带异步置位、复位端的电平触发SR触发器

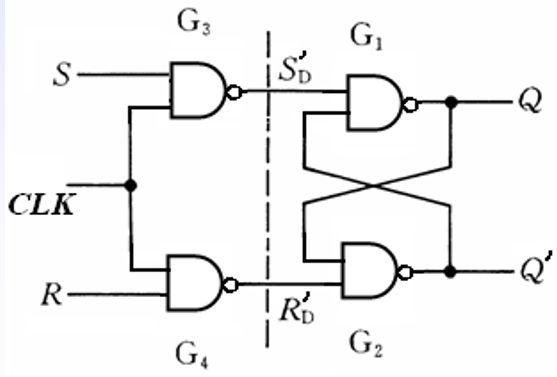

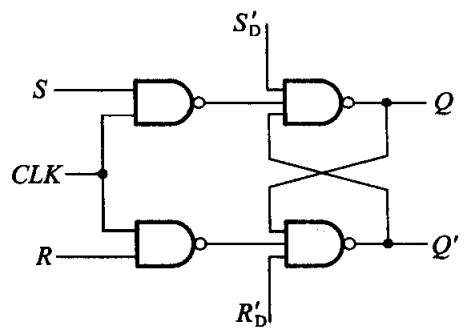

电路构成：

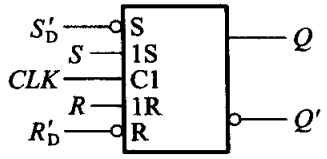

图形符号：

（1）R，S称同步输入端，因为加在R、S端的输入信号能否进入触发器而被接收，是受时钟脉冲CLK同步控制的。
（2）S’_D、R’_D称异步输入端，也称直接置位和复位端，当S’_D = 0时，触发器被置位到1状态，R’_D = 0时触发器被复位到0状态，其作用与CLK无关。
（3）异步输入端是用来预置触发器的初始状态，或在工作过程中强行置位和复位触发器，平时不工作时，S’_D = R’_D=1。

例题：

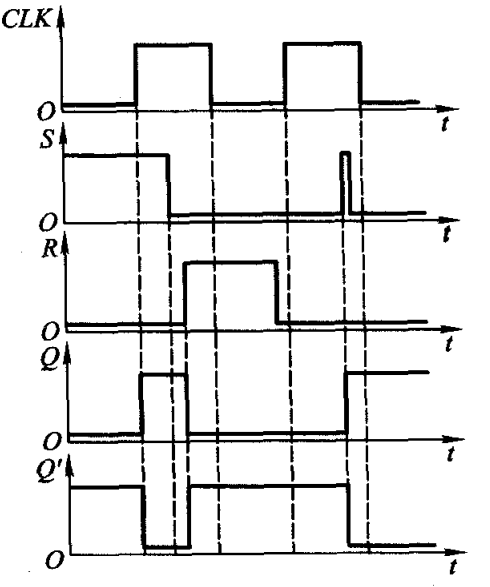

已知电平触发SR触发器的输入信号波形如下图所示，试画出Q、Q’端的电压波形。设触发器的初始状态为Q=0。

绘出图形如下

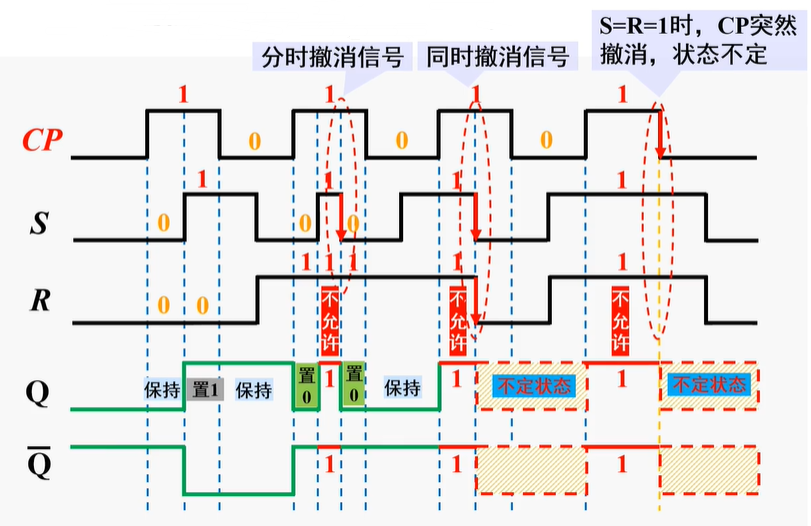

设同步RS触发器初始状态为0，试对应输入波形画出Q和$\overline{Q}$可的波形。
信号撤消（0→1或者1→0）
（1）分时撤消：取决于后撤信号，跟正常状态相同的分析。
（2）同时撤消：状态不定（竞态），取决于实际器件的延时。
