NETD概念和计算

噪声等效温差(NETD)是表征红外成像系统灵敏度的关键参数，也是评估红外成像系统性能的重要参数之一,应用广泛。

1. 噪声等效温差及其测试方法

1.1 噪声等效温差(NETD)定义

NETD的定义是在视场中 产生的输 出信号值 等于噪声 均方根值时的目标和背景之间温度差,也就是系统能够识别的最小信号值。NETD的计算公式
$$NETD=\frac{V_{RMS}}{△V}\times △T=\frac{V_{RMS}}{SiTF}$$
参数：

• ΔT为被测红外成像系统入瞳处目标与背景的表观温度差;
• ΔV为对应于ΔT的电压信号变化量;
• VRMS为噪声均方根;
• SiTF为信号传递函数。

1.2 信号传递函数(SiTF)

当目标尺寸固定、目标强度可变时，就可以得到响应率函数，其线性部分的斜率就是信号传递函数。为提高SiTF测量精度，采用了学生t-检验来确定所需的数据点数 Ｎ，然后对数据进行最小二乘拟合,从而得到 SiTF最佳估计如式:

式中:

• Ｎ 为测试数据点数；
• $\Delta V_i$为红外系统输出电压值；
• $ｄT_i$为差分黑体输出差分温度信号；
• $\Delta T_i$红外成像系统接收窗口处的有效温差值（对所有$ｄT_i$乘以准直仪光谱加权系数和大气透过率）。

1.3 三维噪声模型(3D-Noise）

噪声是影响噪声等效温差的关键因素之一，用三维噪声模型进行评估，可把噪声等效温差、固定图案噪声(FPN) 和非均匀性有机地结合在一起考虑。

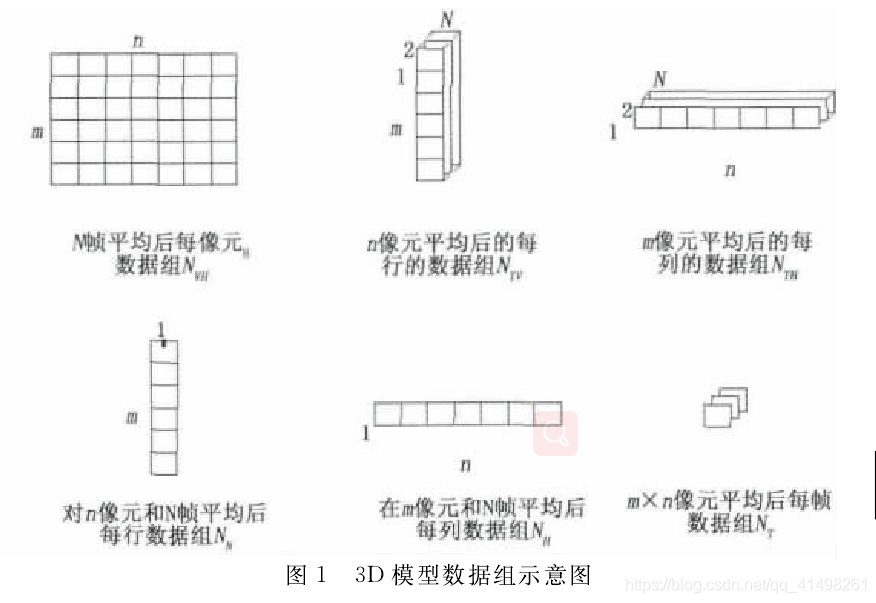

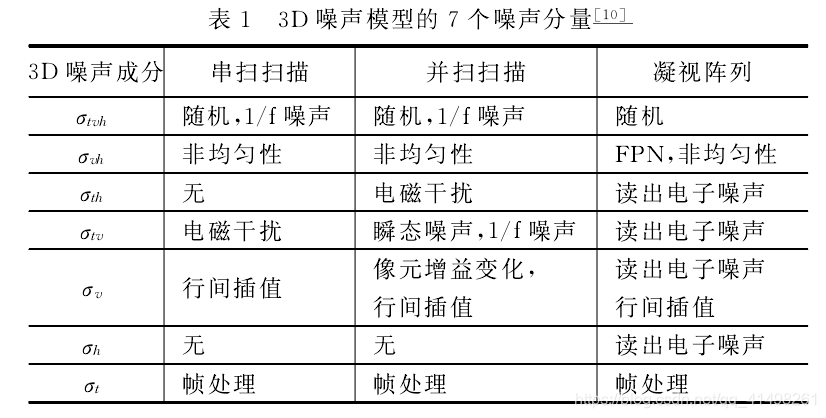

对红外成像系统噪声的分析，目前常使用的理论分析模型是由美国陆军夜视和电子传感器委员会提出三维噪声模型和噪声分析方法。按照该模型，噪声被分为一个与如图１所示的三维坐标系的时间和空间有关的易于管理的分量集，从而简化对复杂现象的理解，并使系统设计者深入了解硬件和软件中可能引入噪声的因素。三维噪声分析方法把系统噪声分为７个分量，见表１所示。

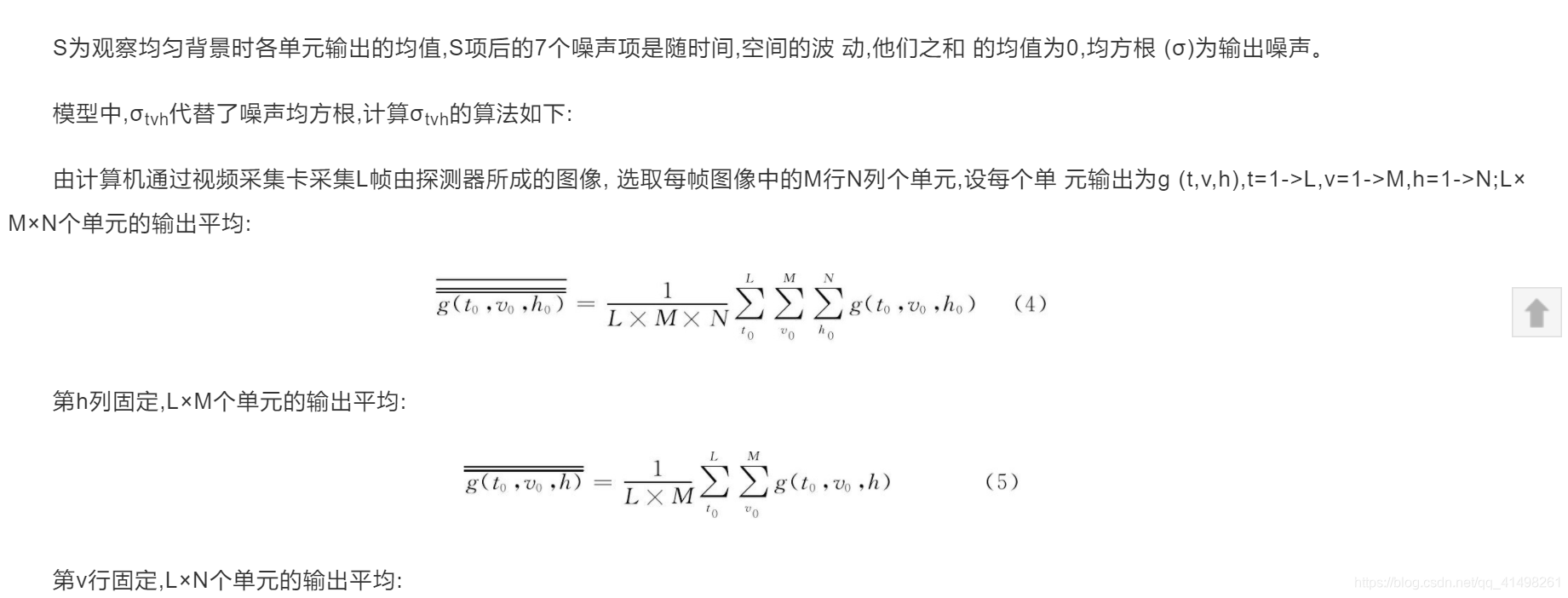

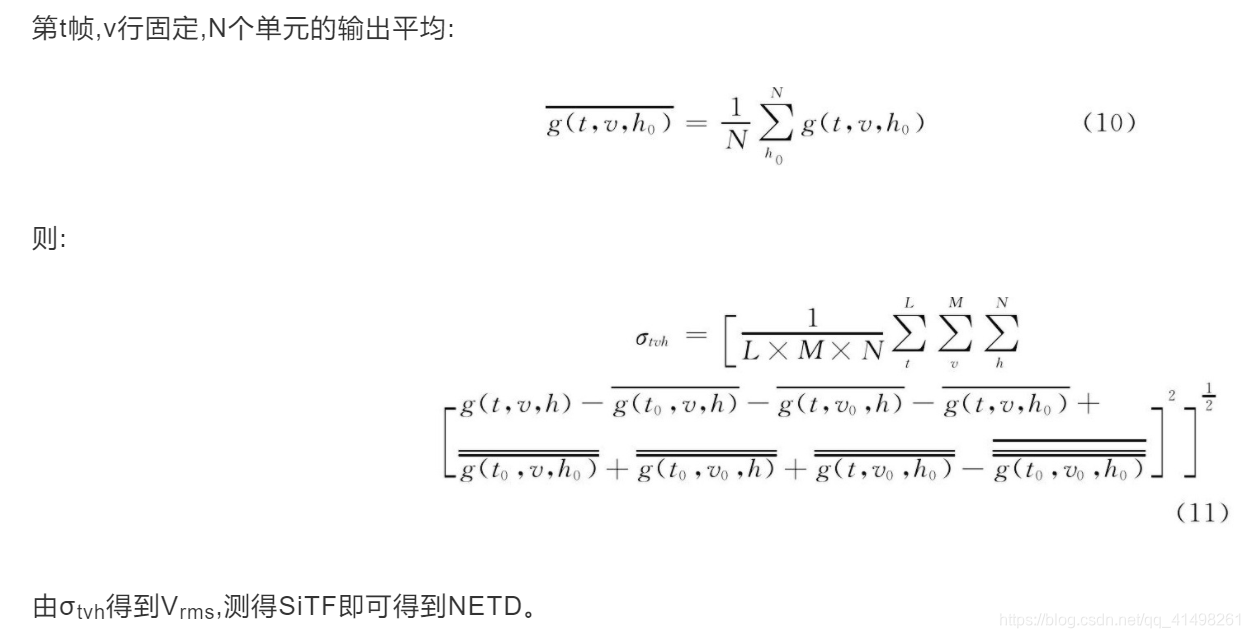

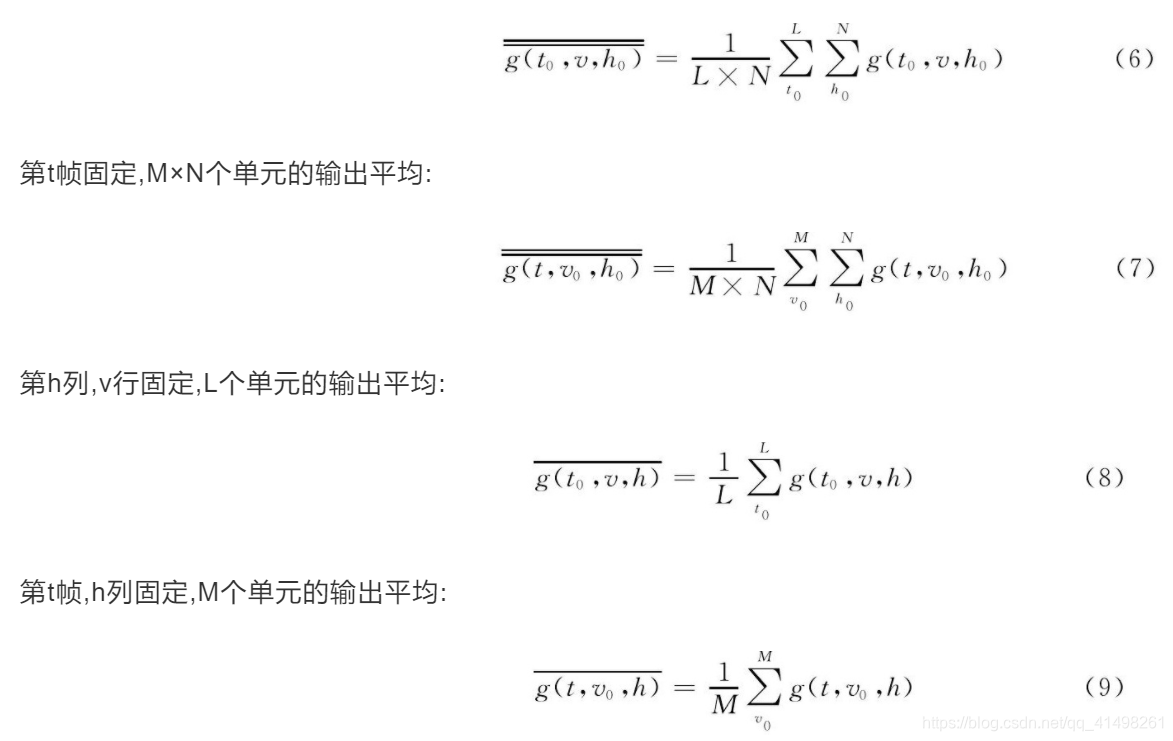

每个噪声分量的元数用$Ｕ(t,v,h)$代表ｔ帧ｖ行ｈ列的输出，包含信号和噪声。

2、NETD参数测试算法实现

2.1 NETD测试流程

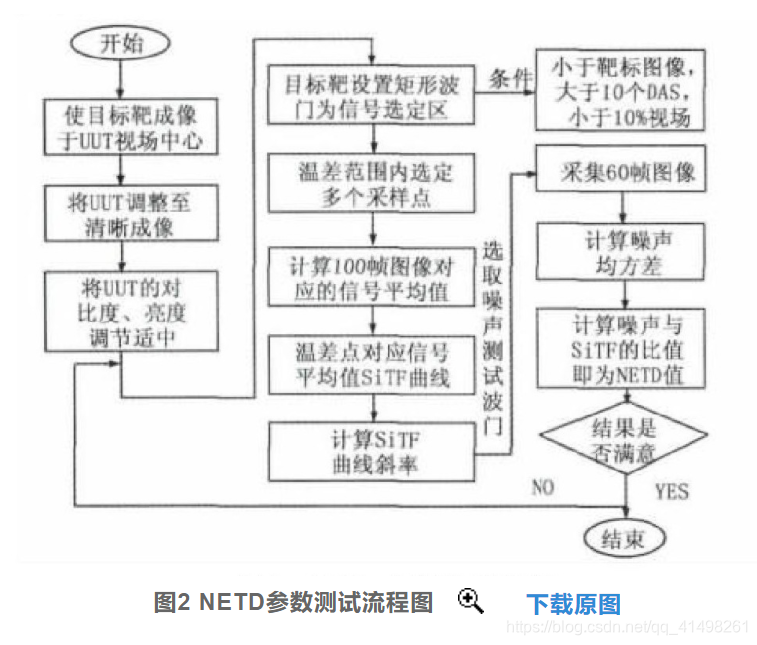

NETD测试流程如图2所示。主要包括调整UUT视场和聚焦使得目标靶清晰成像在视场中心，设置采集参数信息和波门选取范围，完成SiTF参数测试并计算曲线斜率，和测试3D噪声计算噪声均方差，最终计算得NETD值等几个主要步骤。

摘自：红外成像系统噪声等效温差参数测试算法及应用研究
在中国知网查看：红外成像系统噪声等效温差参数测试算法及应用研究
