使用ArcGis软件出图时修改色带上的刻度并导出色带

在ArcGis软件中进行出图时总会出现一些小问题，现在我来介绍一下在出图时如何更改色带上刻度的方法。欢迎交流！

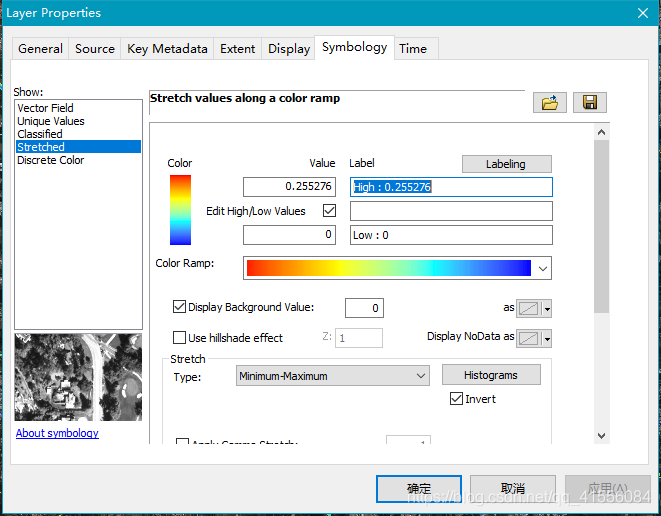

  1. 打开图层的属性。在这里插入图片描述

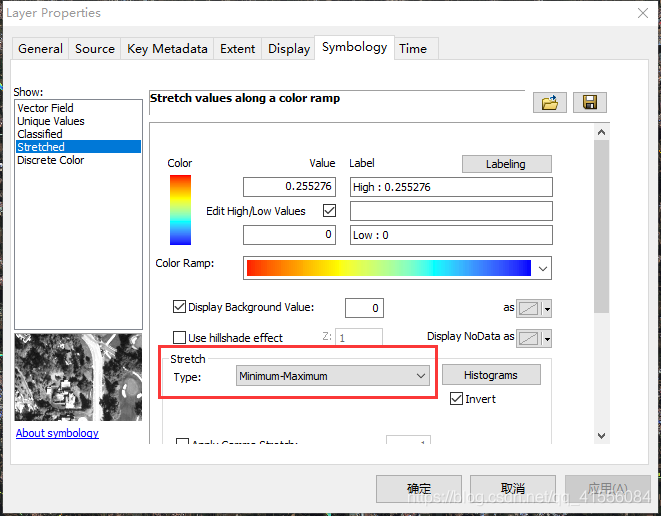

  2. 将拉伸方式选择为“最大最小值”拉伸方式。
    在这里插入图片描述

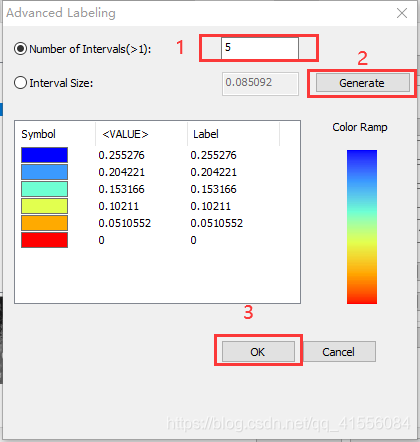

  3. 点击“labeling”，根据自己的需要设置所需要的分级数目。在这里插入图片描述

  4. 插入图例。在这里插入图片描述

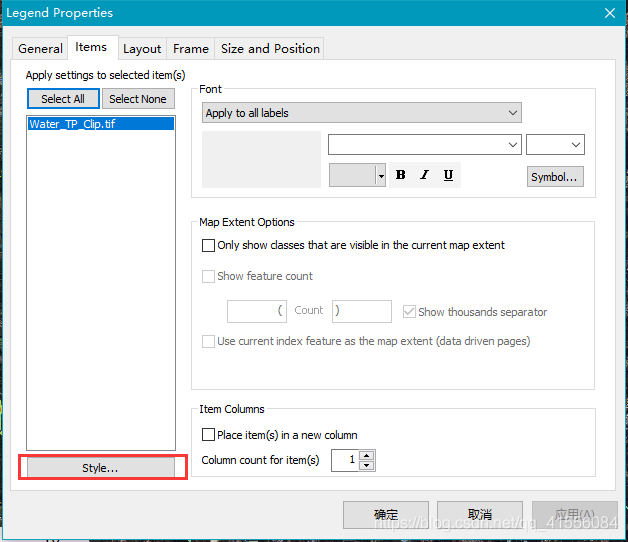

  5. 双击图例，进入图例的属性界面，在“items”界面选择“style”。在这里插入图片描述

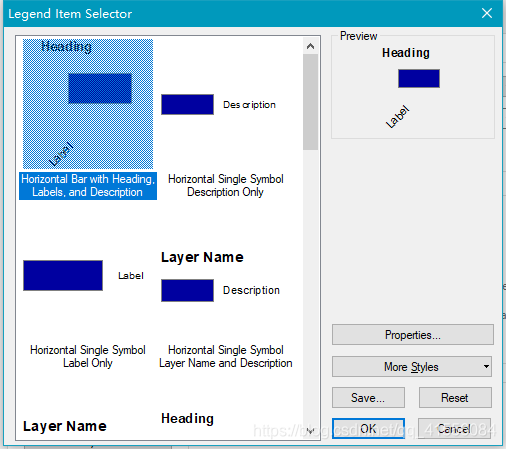

  6. 选择第一个（横向图例），图中由于选择的分级数目过多无法显示具体分级，但是不影响后面的出图，之后选择确定便可以得到想要的有五类分级的横向色带。
    在这里插入图片描述

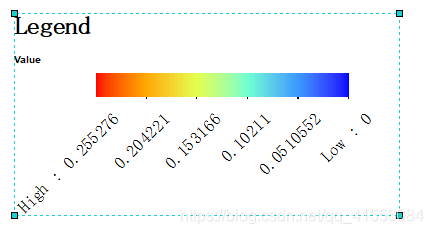

  7. 得到如下图例，大家可以根据自己的需要进行修改。在这里插入图片描述

  8. 若是只要色带的话，可以右击图例，选择“Convert To Graphics”,再右击选择“Ungroup”，之后将不用的内容删除，便可得到色带。在这里插入图片描述

希望可以对大家带来帮助！
