LTC2943电量计芯片数据读取

本文介绍了如何读取LTC2943电量计芯片的电荷量和电压值。通过分析芯片手册,重点讲解了02h和08h寄存器的作用,其中02h寄存器存储电荷,08h寄存器存储电压。驱动程序使用MSB部分数据,并通过convert_bin_to_uAh函数将数据转换为电量。在命令行中,通过特定命令调用相关函数获取当前电荷量和电压值,这些函数读取相应寄存器并进行计算,最终以uAh和uV为单位显示结果。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

最近调试了一款电量计芯片,LTC2943。关于其数据读取过程,进行如下分析,这部分不太了解的朋友可以参考,都是个人的一些理解,有不到位的地方欢迎指出。

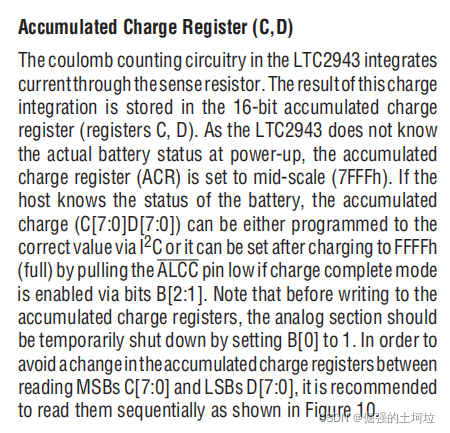

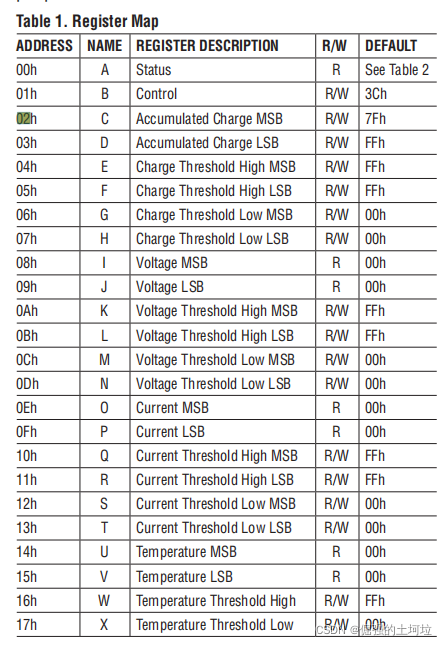

首先看到,芯片手册中关于寄存器的定义和描述如下:
在这里插入图片描述

在这里插入图片描述

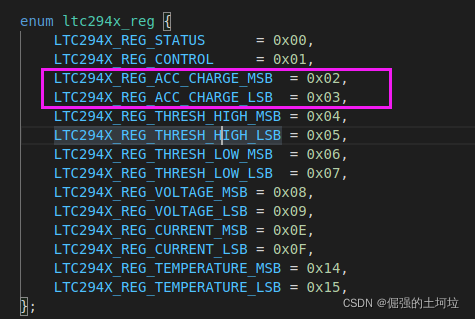

本文主要用到的是02h和08h这两个寄存器,02寄存器中存储的是电荷量,08寄存器中存储的是电压值。
在这里插入图片描述
电量支持应该是使用给这两个寄存器,手册中所说的C、D寄存器。但是在手册中没有看出这两个寄存器有什么区别,驱动中也是只使用了MSB这个。
在这里插入图片描述

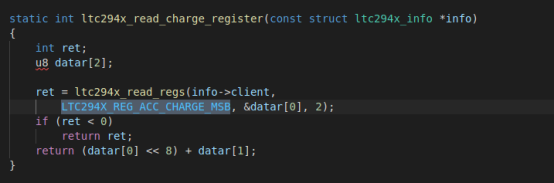

获取寄存器数据的函数返回值就是读取到的数据。

在这里插入图片描述

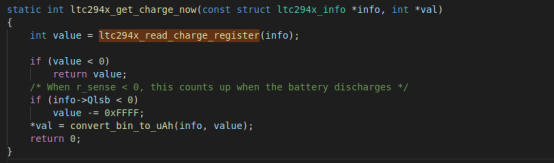

这个是驱动中获取电荷的函数,用到了上面读出的寄存器的值。然后用到了一个convert_bin_to_uAh的函数。函数原型如下:
