Matlab中用Simulink快速画Bode图及 .m 文件画Bode图
Simulink画Bode图
一万年没用matlab画过Bode图了，但是以后应该是要经常用到的，所以掏出自控原理，再学一遍Bode图的画法。通过代码来画实在是脑阔疼（不过习惯后应该还是会很得心应手的吧），经过师兄指点，发现了一个简单又快捷的画法，特此记录。
首先打开simulink，拖出一个传递函数框（Transfer Fcn），写入自己想画的传递函数，如下图所示：

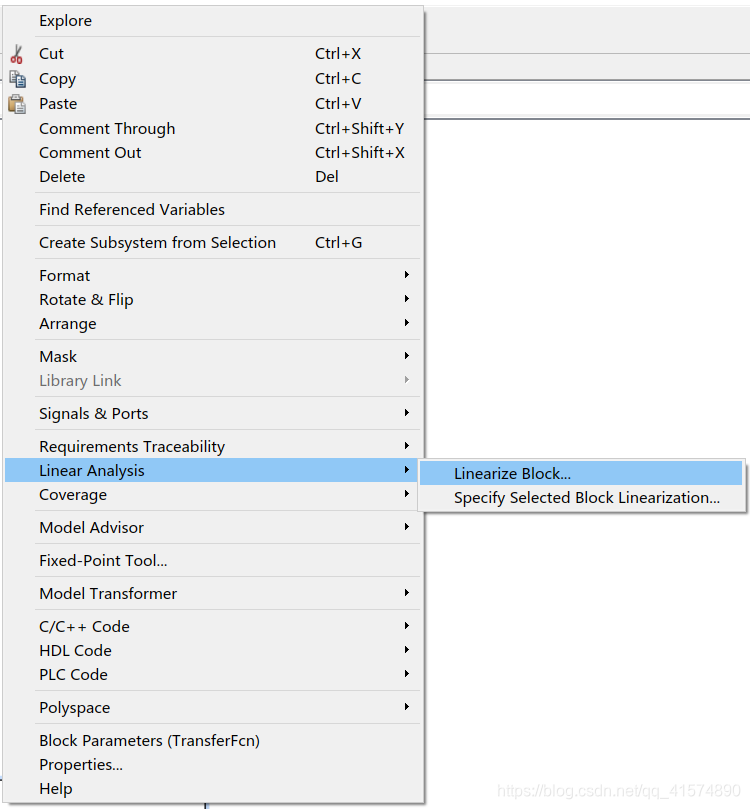

然后右键传递函数（上图中为 Transfer Fcn2），选择 Linear Analysis，选择 Linearize Block，如下图所示：

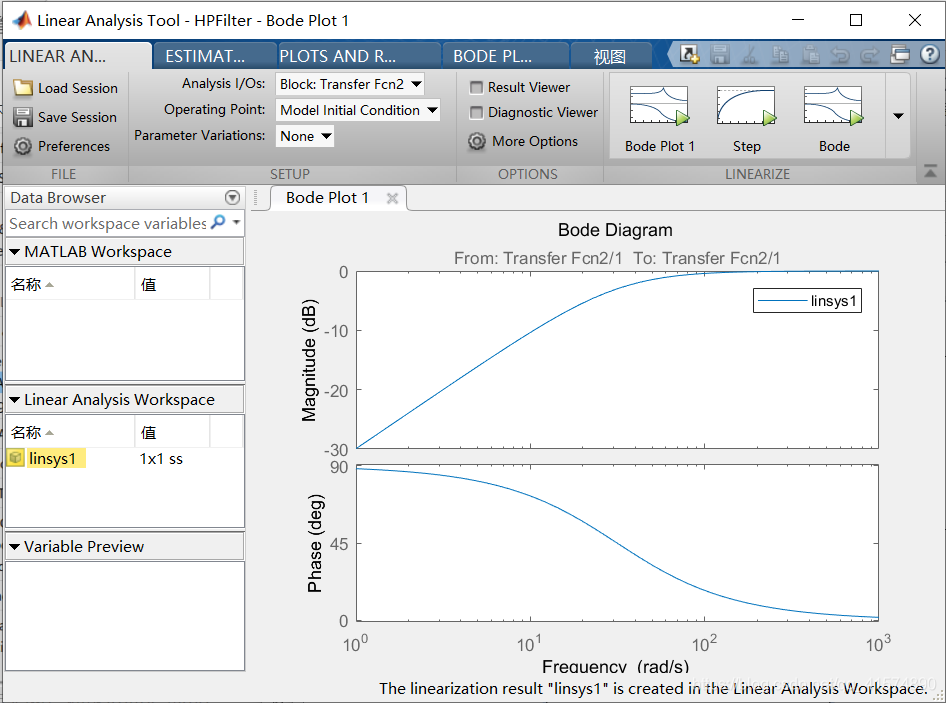

然后出现下图，点击右上方的 bode 选项即大功告成了。
对于其他传递函数的 bode 图，可以同样的方式操作，最后选择 Bode Plot 1 则会在 Bode Plot 1 中继续画出新的 Bode 图，如下如示，这
