电机控制器功率模块风冷散热参数计算

1.概述

该文档做为评估分析电机控制器功率模块在风冷散热条件下的相关参数参考计算说明。

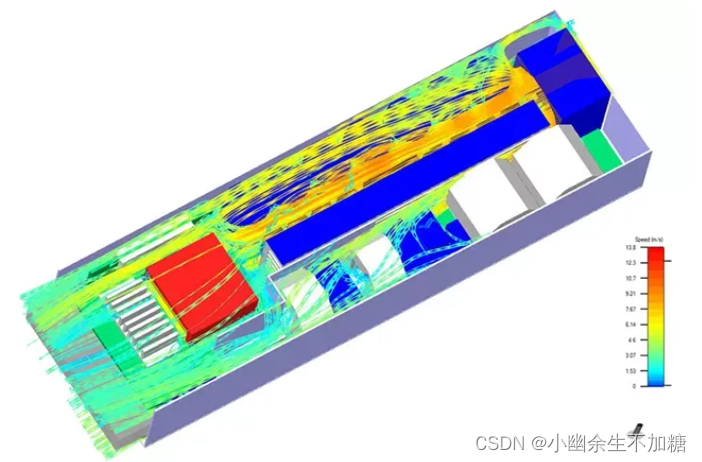

2.热量与风量的关系

首先我们要确认产生热量的位置和数量。对于电机控制器来说，主要的发热量来自于功率模块的损耗，一般我们针对电机控制器冷却系统设计也是针对于功率模块热损耗进行设计。那么，风冷电机控制器要求的风量与热量有什么工程关系呢？
根据工程应用经验，一旦知道最大允许温升 (ΔT) 和要散发的热量 (q)，就可以通过求解一个简单的方程来确定满足系统冷却要求所需的气流 (Q)。

如果我们在定义的温度（例如 26°C）下用常数代替空气的比热 (C p ) 和空气的密度 (ρ)，则方程简化为：

以每分钟立方米 (CMM) 为单位的 Q。
通过以上公式，只要我们知道风量Q，还有模块发热量q，就能得到模块在该风量下的温升ΔT。
一般电机控制器我们给出的散热条件都是风速10m/s、20m/s这样的风速条件，那么风速怎么换算成该条件下的风量呢？

风量Q=风速F*截面积A。
