vTESTstudio系列5--vTESTstudio自带测试函数对ECU的测试(三)

在上一篇vTESTstudio系列4--vTESTstudio自带测试函数对ECU的测试(二)我们介绍了5种vTESTstudio工程自带的测试函数的测试用法及实际测试报告，本篇文章会对一些vTESTstudio自带测试函数进行组合使用，然后执行测试。 Let's go!!!

目录

1.Set/Check组合：

2.Set/Await Value Match组合：

3.Request Response：

---

1.Set/Check组合：

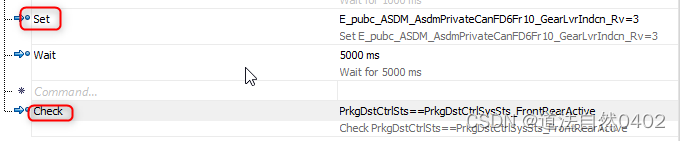

Set和Check的组合在测试脚本中的应用极为广泛的组合应用，主要用于通过设置条件来达到检测自己ECU发出信号的期望值。其中，Set函数为变量（变量包括环境变量，系统变量，信号等）赋予特定的值，以便在后续的测试步骤中使用；Check函数用于验证测试结果（该结果包括环境变量，系统变量，信号等的结果）是否符合预期，但是一般ECU在接收到CAN上发送过来的Set的变量到ECU本身去改变自身信号值需要一定的时间，所以一般在Set和Check之间我们会增加一个Wait函数来确保Check的结果满足自己的期望值：

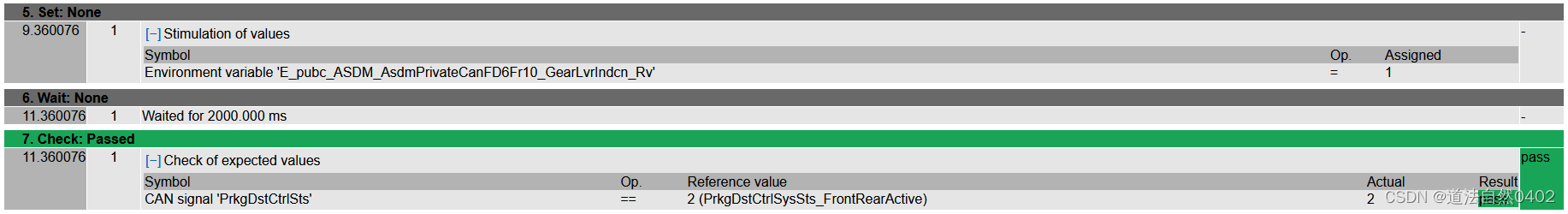

实际测试报告如下：

2.Set/Await Value Match组合：

Set/Await Value Match组合其实与前一个Set/Check组合比较相似，唯一的区别点在与该组合不需要添加Wait函数，

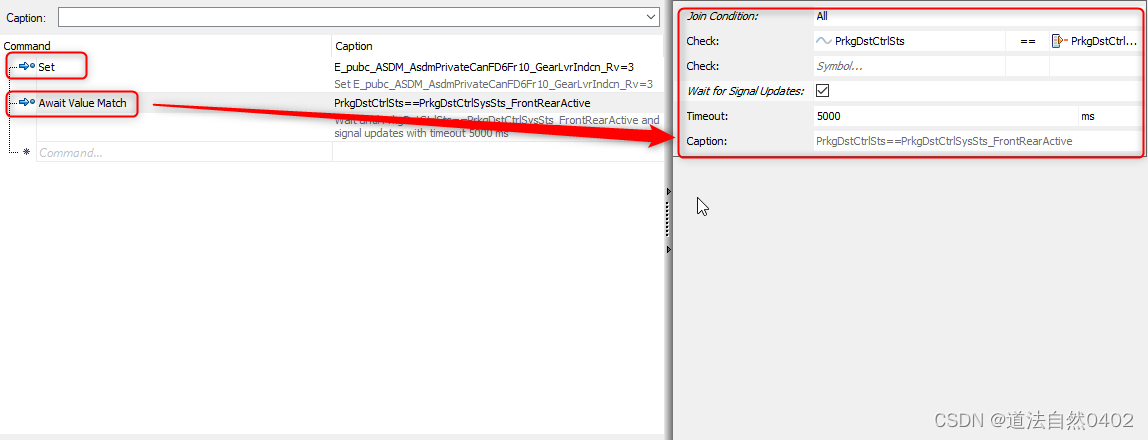

Await Value Match这个函数有四个参数：

Join Condition: "All"和"Any",All 表示下方的多个check条件都要满足时，该函数才能Pass,Any 表示下方的多个check条件任一一个满足的时候，该函数都能Pass；

Check: 表示检测的期望的信号和信号值；

Timeout: 表示CAN总线上期望的信号到期望的信号值的时间，在此时间内完成Pass，达到该时间还没达到期望的信号值则Fail;

Wait for Signal Updates: 仅当配置信号的所有消息自命令启动以来在总线上至少出现一次时，命令才会恢复

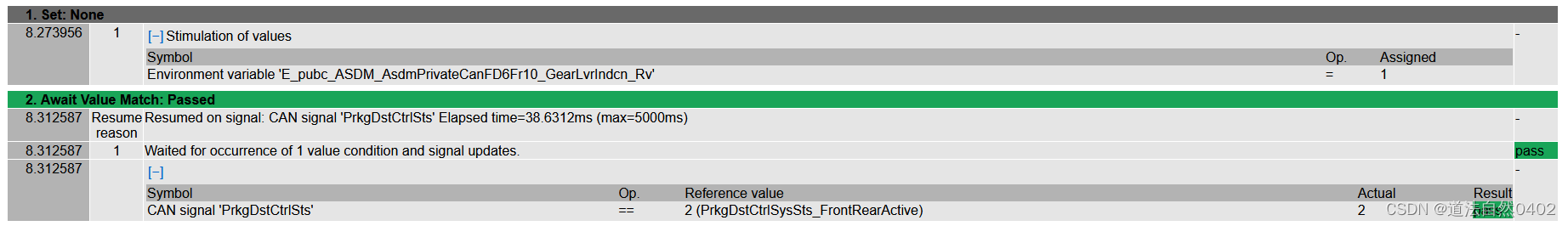

实际测试报告如下：

3.Request Response：

Request Response 其实是一个独立的函数，但是因为这个函数既有请求输入，又有回复输入，所以在这里我把这个函数当作一个请求回复的组合函数。

我个人认为，这个Request Response 函数有两种不同的用法：

一是用于诊断服务测试：Request用于诊断请求，Response用于检测期望的诊断回复，

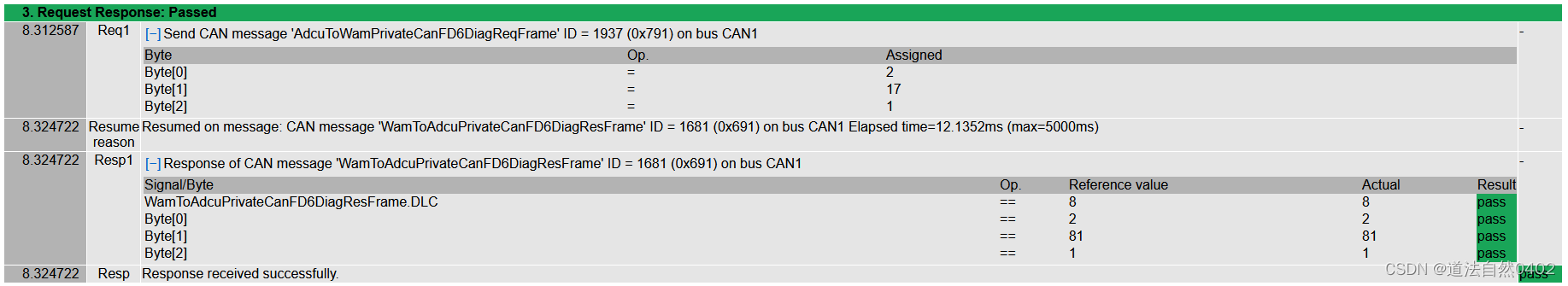

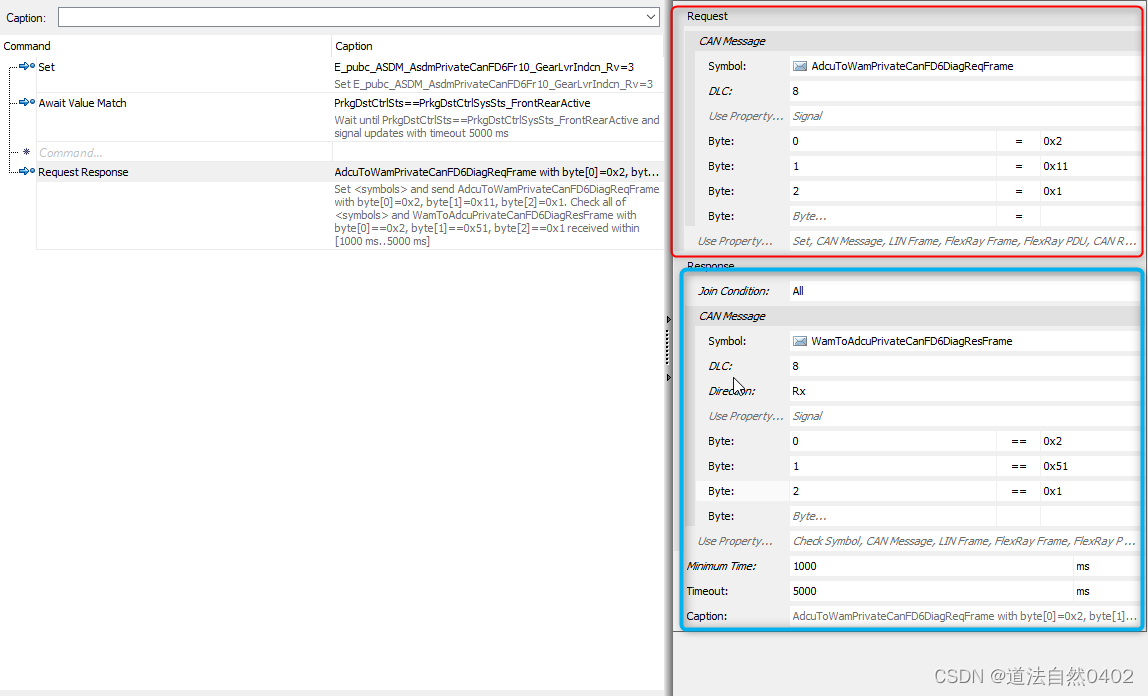

上图是一个简单的1101的诊断指令测试，右上角的Request通过诊断请求的报文发送了一个1101的诊断指令，右下角的Response是检测诊断回复的报文的具体数据是不是正确的5101，具体的测试结果如下：

第二种是和Set/Check组合比较类似，设置条件并且检测期望的信号，写入的参数如下图所示：

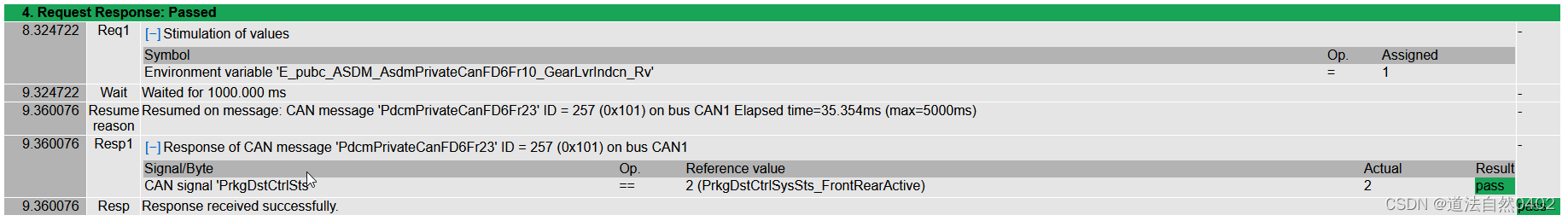

实际测试报告如下：

本章主要介绍了3种简单的组合测试函数，经过这个系列前几章的介绍，相信大家对vTESTStudio有个比较深入的了解，接下来我们要开始研究更深的应用。敬请期待！！！
