学习记录:自平衡莱洛三角形v2原理图分析

项目来源:莱洛三角V2-esp32-无刷驱动EG2133 - 立创EDA开源硬件平台 (oshwhub.com)

封面来源:【开源】自平衡莱洛三角形V2 | 我加了RGB性能翻倍_哔哩哔哩_bilibili


目录

v2版本硬件电路教v1版本硬件电路改变

电机驱动电路

三串电池充电电路

电压检测电路

5Vto3.3V电路

电池均衡电路

触摸盘

附魔RGB

 ESP32接口部分

整体布局


v2版本硬件电路教v1版本硬件电路改变

1、取消了自动下载电路,用串口下载

2、更改电机驱动芯片L6234改成了EG2133

3 、增加了触摸按键,改变灯效

4、增加电压检测电路

5、电池充电电路芯片CS5095E换成CN3300

6、TPS5433由输出3.3v改成输出5v,新增3.3v稳压芯片、

7、增加了电池均衡电路

8、新增ws2812RGB!!性能翻十倍!!

这不就是重新改造!!

usb输入和下载程序就不看了,没啥。

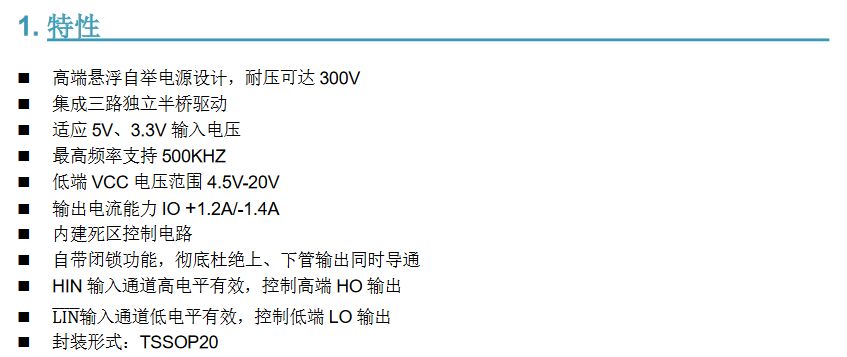

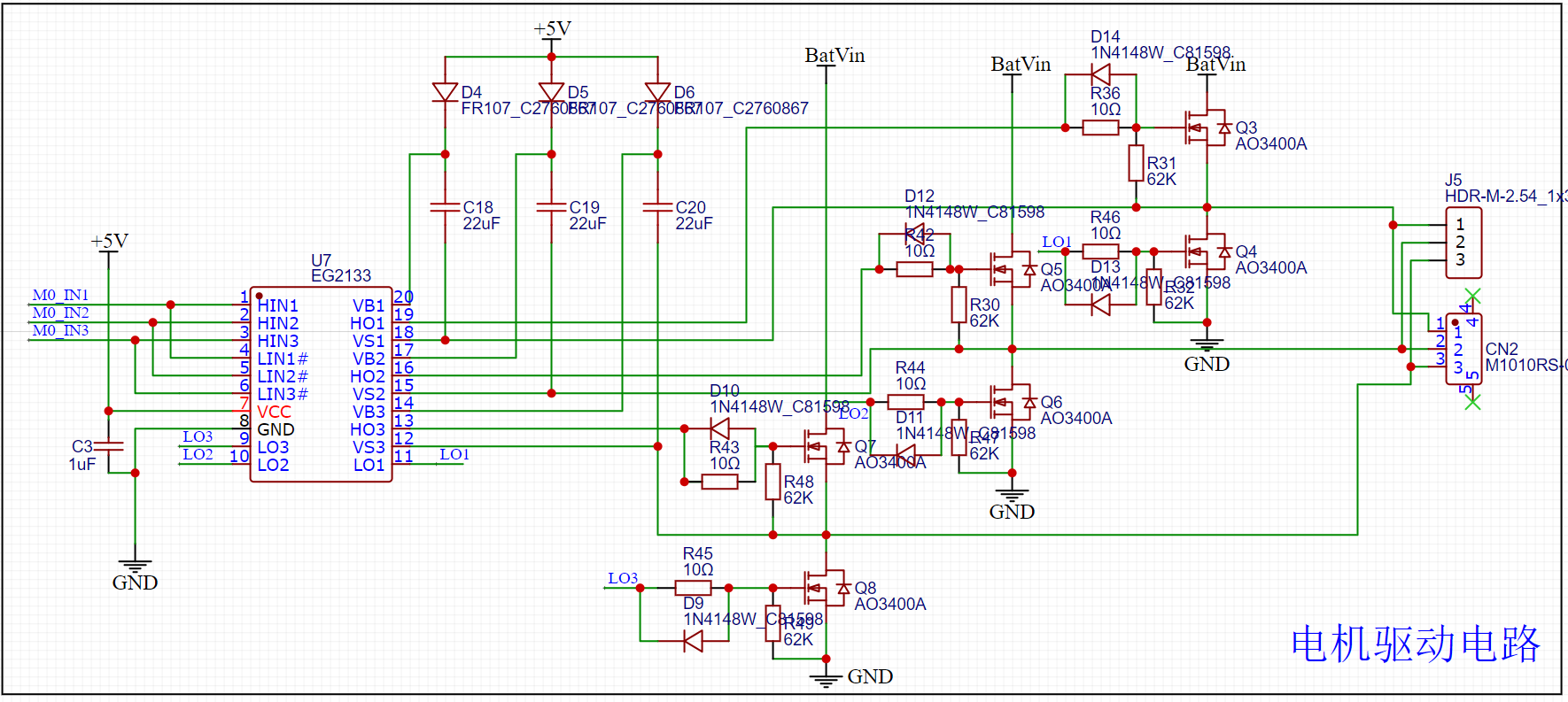

电机驱动电路

 EG2133是屹晶微电子有限公司的芯片。



照抄典型电路~ 哈哈~

EG2133才一两块!!卧槽!!这不就省下90%的钱

产品业参考:EG2133 | EGmicro

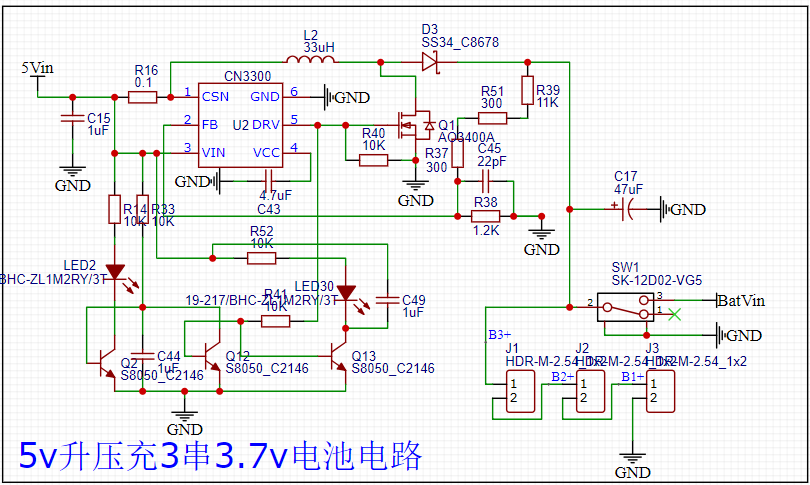

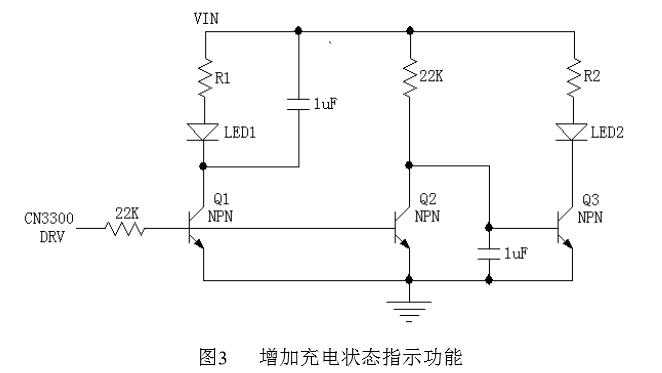

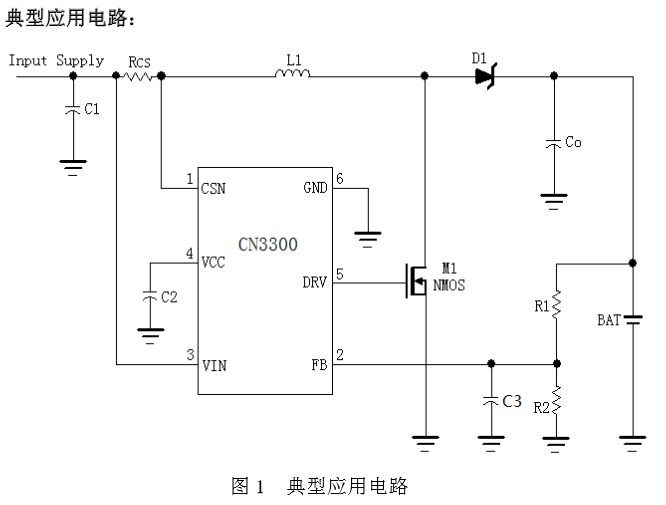

三串电池充电电路

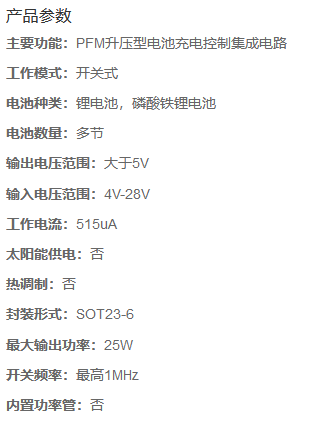

 CN3300是如韵生产的电池充电管理芯片





 CN3300产品展示页:CN3300-磷酸铁锂电池充电管理-上海如韵电子有限公司-欢迎访问上海如韵电子有限公司主页!

电压检测电路

 分压检测电路

5Vto3.3V电路

 非常常用的AMS1117,经常STM32用。

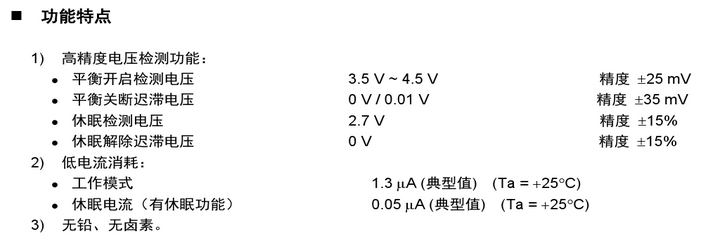

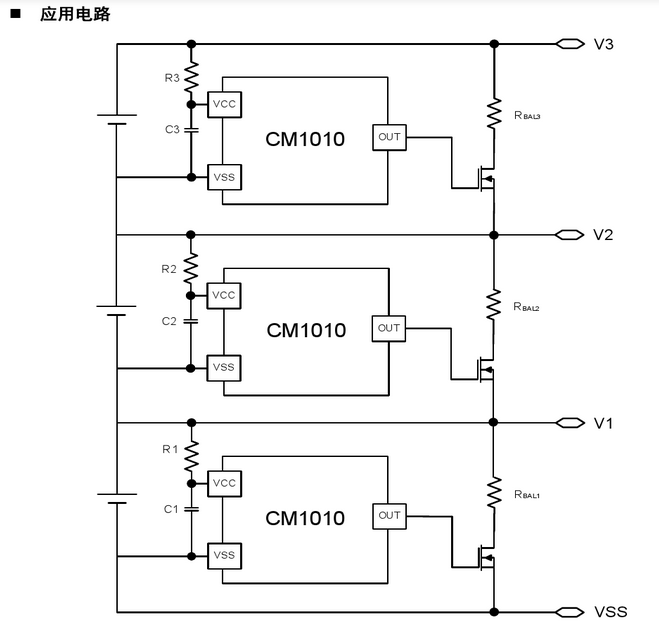

电池均衡电路

 CM1010是创芯微产的



 就离谱,官网没找到文档,在立创商城找的。CM1010-A_(iCM(创芯微))CM1010-A中文资料_价格_PDF手册-立创电子商城

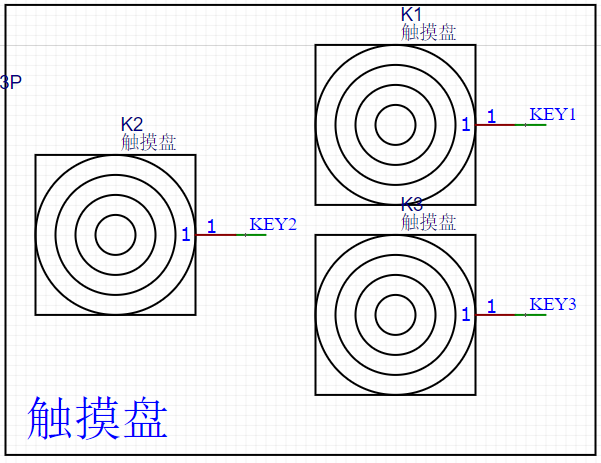

触摸盘

 ESP32内置了触摸检测功能,不需要额外电路

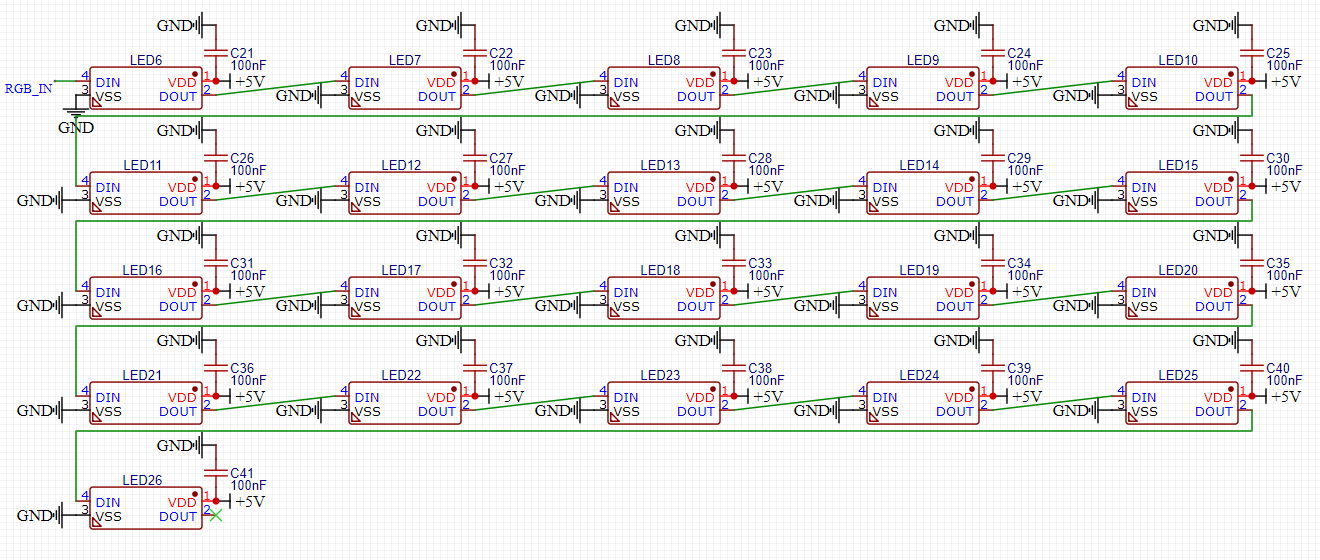

附魔RGB

 ESP32接口部分

 啦啦啦~~~!!!没什么啦!!!

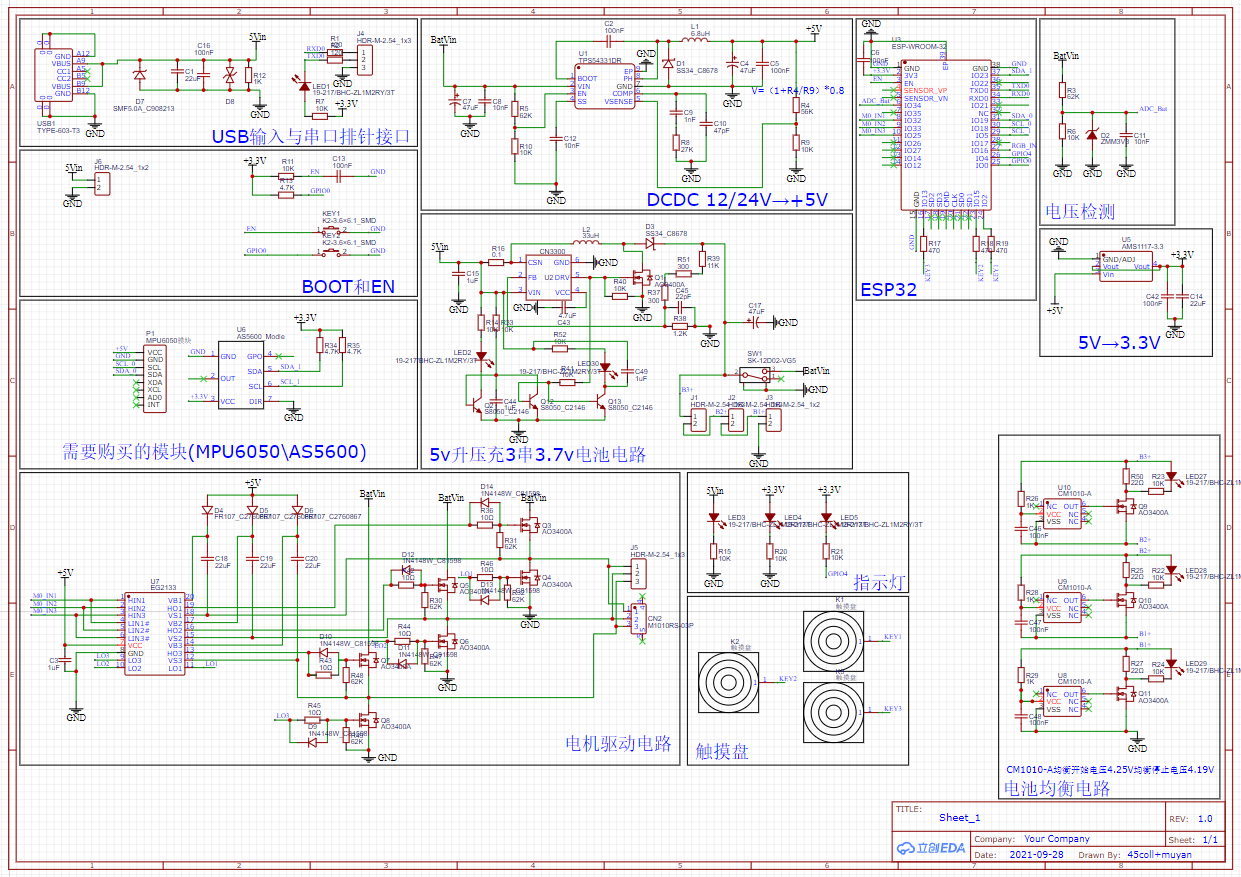

整体布局



ok啦~ ~ ~其实也不难啦~ ~ 都是现成的方案居多。现在开发确实可参考方案挺多。

最后,还是要感谢 45call 大佬提供的项目

从源码和原理图中学到了很多~ ~  nice~

加油学习啦!
