EG2131测试电路

最新推荐文章于 2024-05-31 17:39:52 发布
最新推荐文章于 2024-05-31 17:39:52 发布
阅读量5.3k 收藏 11
点赞数 1
分类专栏： 硬件 文章标签： 嵌入式硬件 硬件工程
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/xyang18/article/details/125135775
版权

1 芯片采购来自于立创商城，相关资料也取自立创，非常感谢立创商城提供的平台

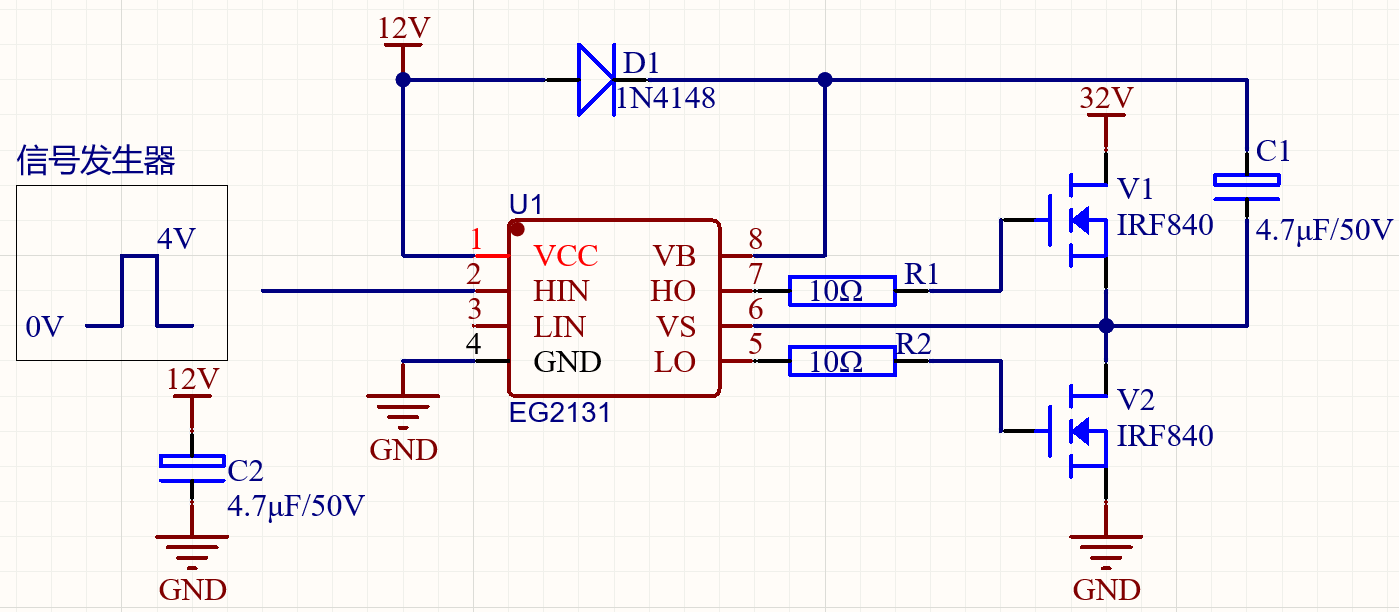

2 电路原理图
在这里插入图片描述

主要测试驱动高边MOS管，信号发生器信号注入到到芯片的第二脚HIN，经EG2131芯片转换后驱动V1-IRF840

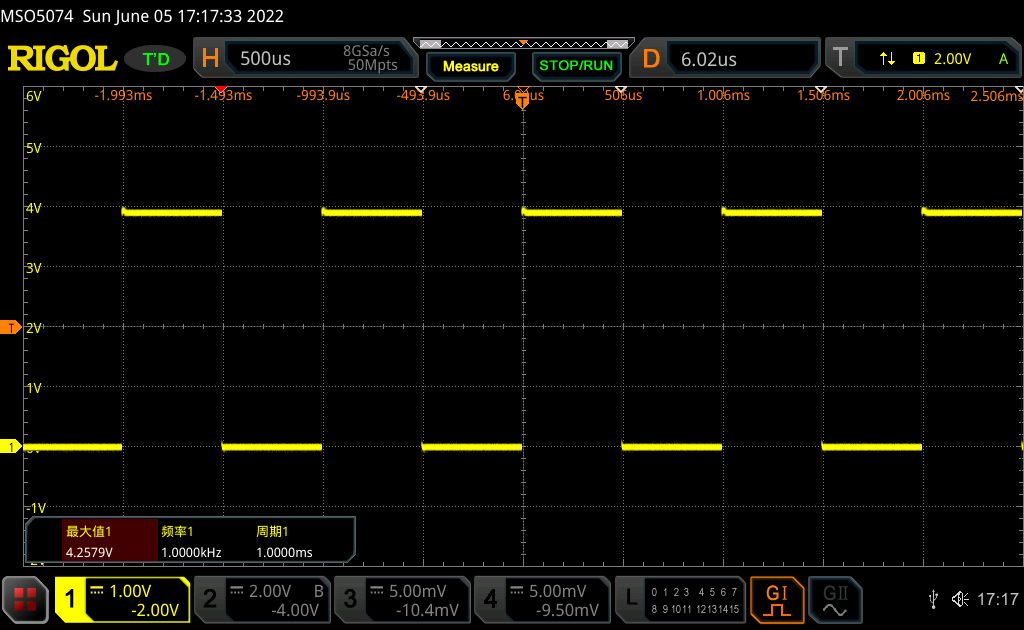

3 ED2131 - 第2脚 - HIN - 输入波形
请添加图片描述

4 ED2131 - 第8脚 - VB电压 → 18.5V

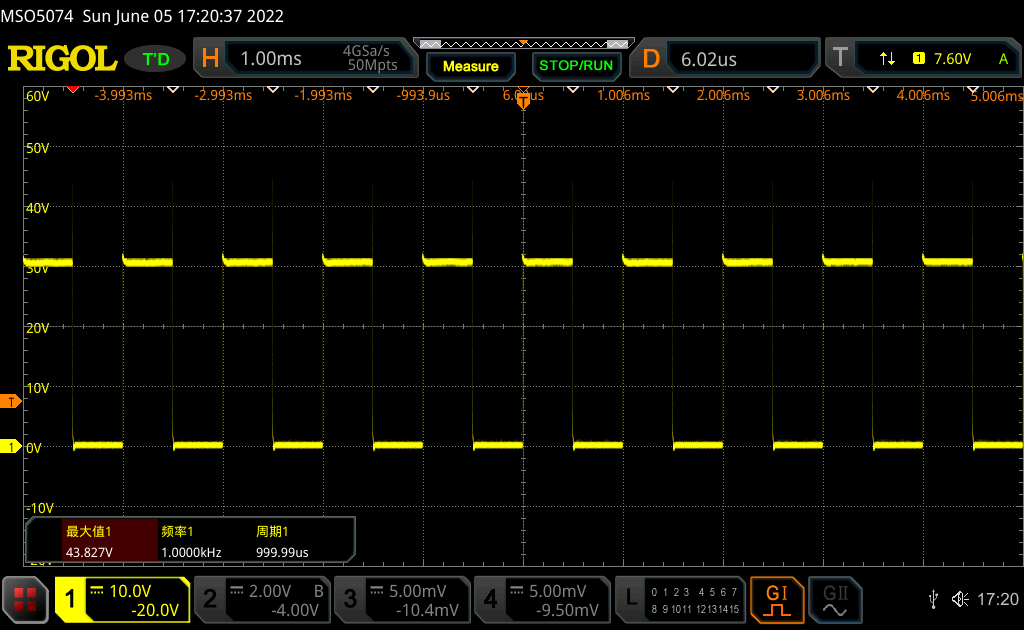

5 ED2131 - 第7脚 - HO 输出波形
请添加图片描述

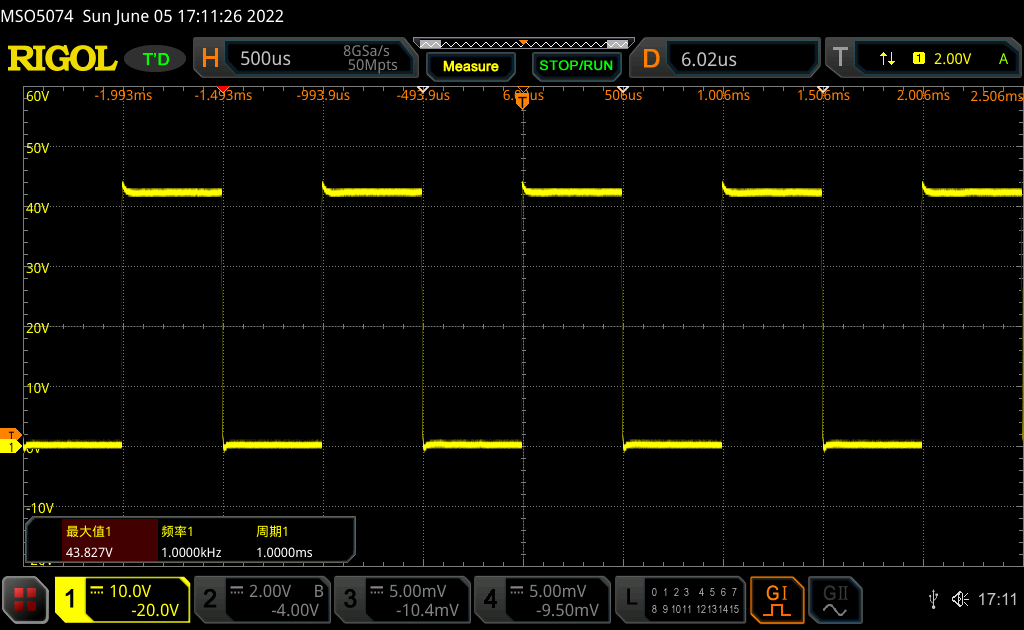

6 ED2131 - 第6脚 - VS - 输出波形
请添加图片描述
最大值达到43.8V是因为波形下降沿有一个尖峰到达了43.8V
在这里插入图片描述

7 ED2131 - 第1脚电压不能低于9V，如果低于9V，不能输出高边驱动波形，通过手册可以获得该参数要求
参考 https://item.szlcsc.com/232240.html

8 ED2131 通过电荷泵升压后，HO管脚输出波形电压约等于 32V + 12V ≈ 44V 的脉冲最大电压
