西门子 SCL 语言 模拟量转换小例程

软硬件平台

软件是博图 TIA v15，硬件是西门子300系列 PLC

简介

使用scl语言编写一个FC子程序，对模拟量进行处理，对模拟数据进行转换。

详细介绍

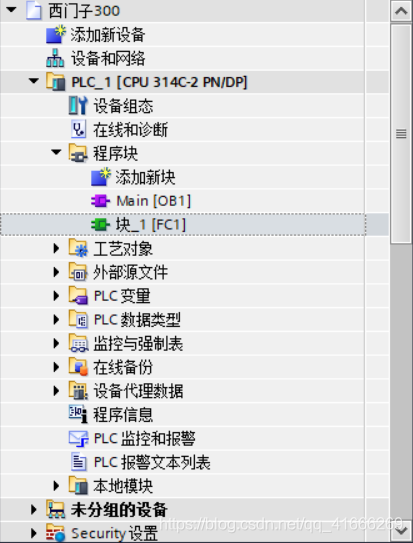

添加新块，添加一个FC块，语言选择scl

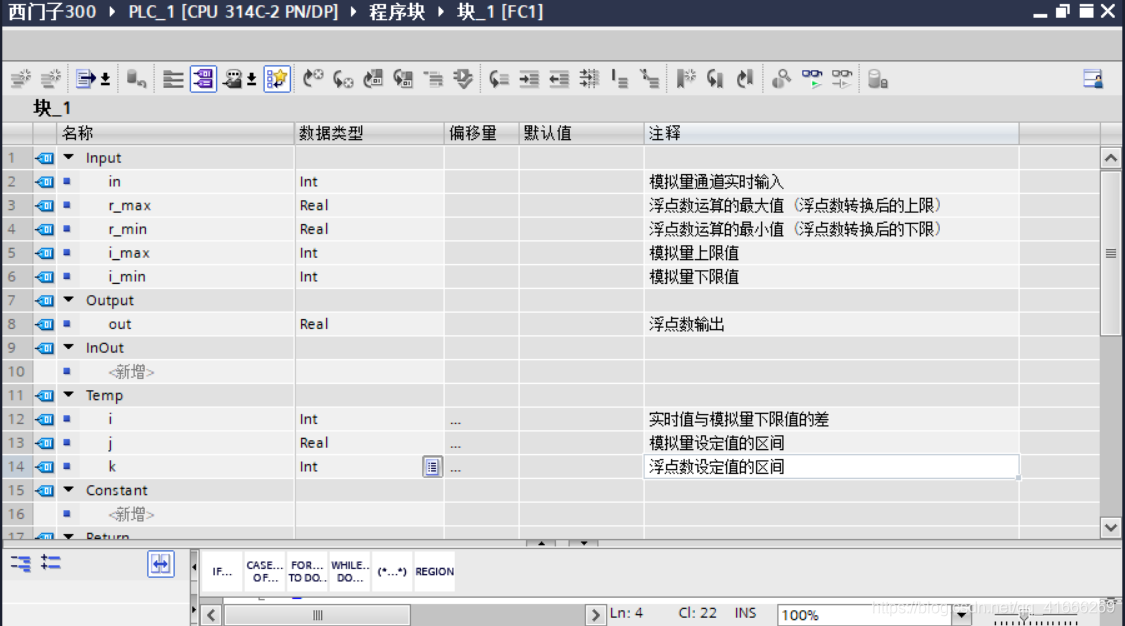

添加变量，输入型变量5个，一个运算后输出变量，3个中间变量，用于计算，存放中间计算结果，

IF #in <= #i_min THEN    //判断输入值是否低于模拟量设定下限值
    #out := #r_min;      //输出直接为浮点数设定值下限
END_IF;
IF #in >= #i_max THEN    //判断输入值是否高于模拟量设定上限值
    #out := #r_max;      //输出直接为浮点数设定值上限
END_IF;
IF #in > #i_min AND #in < #i_max THEN
 //判断输入值是否在设定值限值内
    #i := #in - #i_min;    //实时值与模拟量下限值的差
    #k := #i_max - #i_min; //模拟量设定值的区间
    #j := #r_max - #r_min; //浮点数设定值的区间
    #out := INT_TO_REAL(#i) / INT_TO_REAL(#k) * #j;
    //注意的是需要将两个整形转换为浮点数，这样计算才会输出结果。
END_IF;

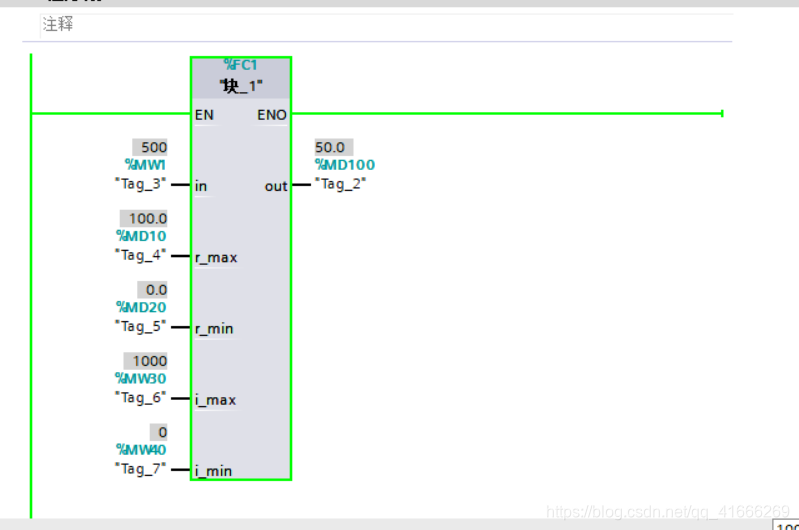

演示 使用的是仿真模式

这是将模拟量运算的FC块，写设定值转换为模拟量输出的块的思路及程序大体相同。
