三菱PLC N:N 通讯

简介

三菱NN通讯是采用485通讯方式，只能用于COM1通讯口。
其通讯是程序中设定好固定的模式以及站点号，参照软元件通讯表就可以由主站直接访问软元件寄存器来获取从站数据。要是从站之间进行数据交互，则必须从站先将数据发送到主站，再由主站发送至另一个从站。从而实现从站之间的数据交互。

主站

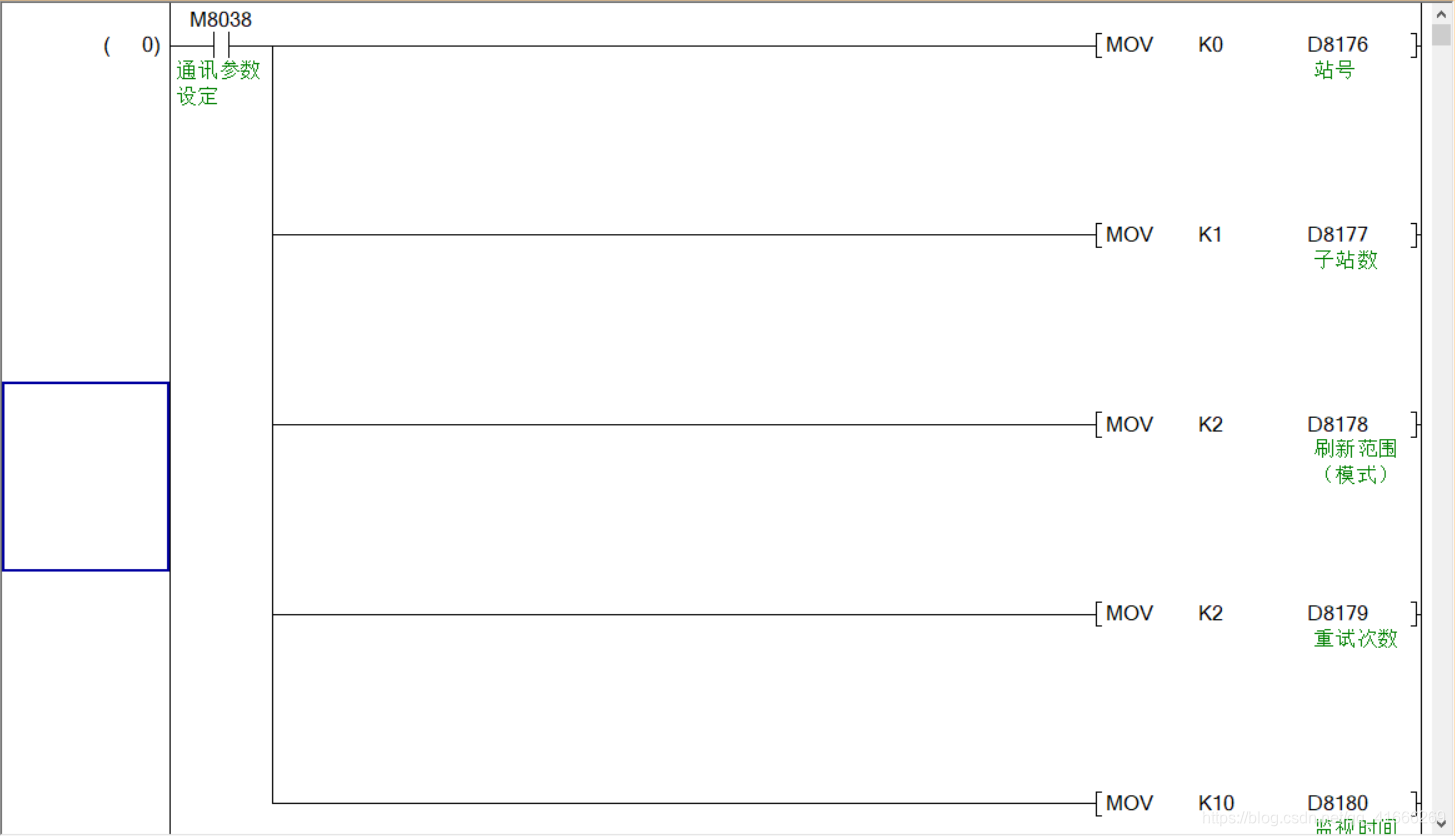

通讯参数设定

主站站号设置为0号，使用模式2与一个子站进行N:N通讯。

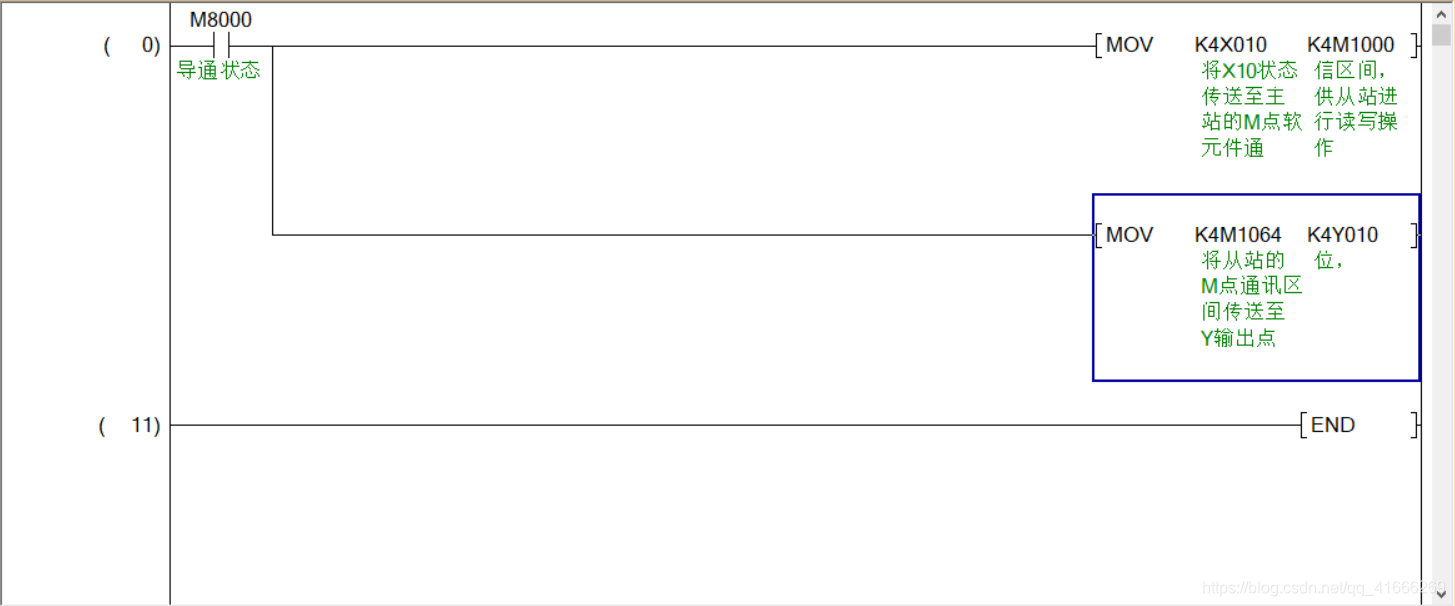

读写程序

将主站的输入信号连接从站的输出信号，从站的输入信号连接主站的输出信号。

从站

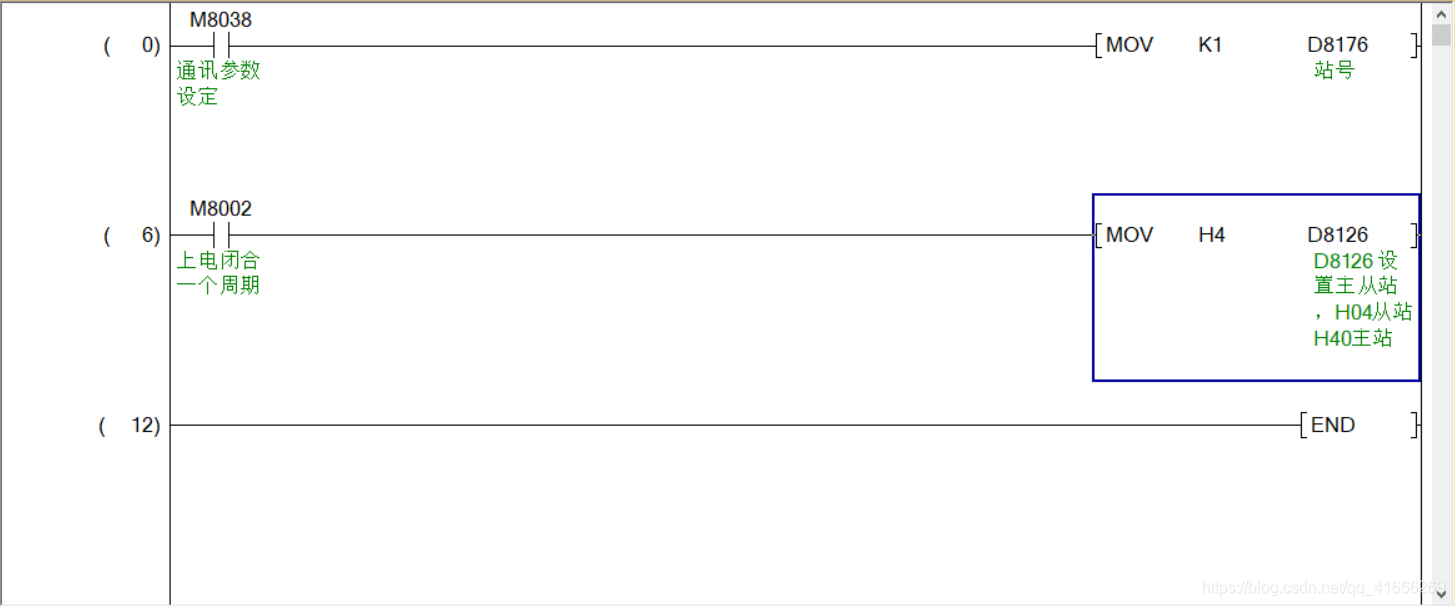

通讯参数设置

设置为一号站，切设置为从站，

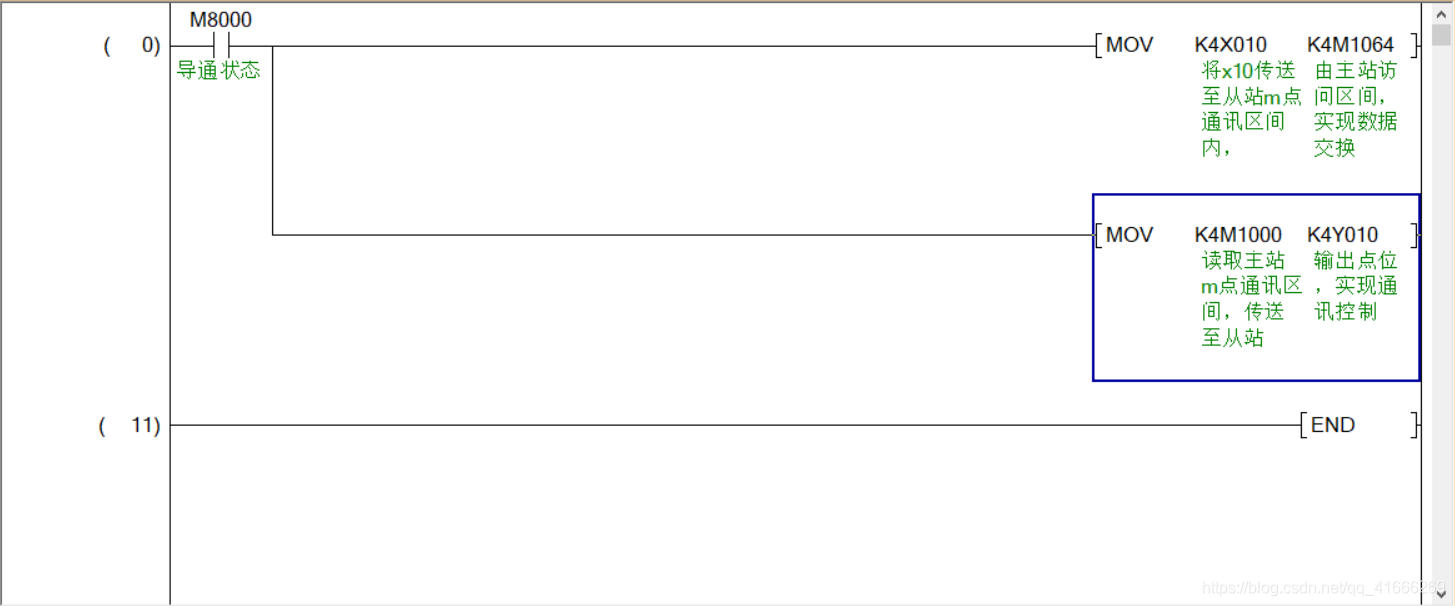

读写程序

参考软元件通讯表，根据通讯模式及站点号，将相应站点的数据放置在相应的存储区间，通过主站进行软元件读取实现数据交换。

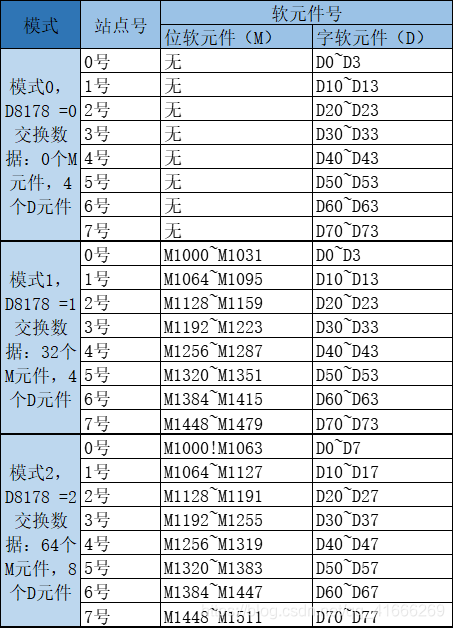

软元件通讯表
