1. B(贝尔)
最初用于表示音量功率10与1的比值,亚历山大.格拉汉姆.贝尔的名字命名。功率P2与P1之间的比值计算公式为:
x
B
=
l
g
P
2
P
1
xB=lg\frac{P2}{P1}
xB=lgP1P2 可见,1B表示功率比10:1,这是一种对数的关系,底数为10
100倍=2B,1000倍=3B,2倍≈0.3B
2. dB(分贝)
贝尔是一个较大的单位,所以使用时不方便,通常使用较小的单位:dB(分贝),d表示“十分之一(deci-)”。其计算公式为:
x
d
B
=
10
×
l
g
P
2
P
1
xdB = 10\times lg\frac{P2}{P1}
xdB=10×lgP1P2 可见1B=10dB,2B=20dB。
10倍=10dB,100倍=20dB,1000倍=30dB,2倍≈3dB
【注意】:
1.贝尔和分贝都不是指功率本身,而是指两个功率值的比值,是一个相对值。 如果需要表示一个绝对的功率,则需要一个功率作为基准,然后以分贝表示绝对功率电平。最常用的功率基准是mW和W。
2.贝尔和分贝都是指功率之比,因此当我们用B或dB来描述幅度值时,需要对幅度进行平方处理,即
x
d
B
=
10
×
l
g
(
A
2
A
1
)
2
=
20
×
l
g
A
2
A
1
xdB = 10\times lg\left( \frac{A2}{A1}\right) ^2= 20\times lg\frac{A2}{A1}
xdB=10×lg(A1A2)2=20×lgA1A2
dB,dBi, dBd, dBc是两个量之间的比值,表示两个量间的相对大小
3. dBm
dBm是一个以1mW为参考值,表示功率绝对值的单位,计算公式为:
x
d
B
m
=
10
×
l
g
P
(
m
W
)
1
(
m
W
)
xdBm = 10 \times lg\frac{P(mW)}{1(mW)}
xdBm=10×lg1(mW)P(mW) 例如:如果发射功率为1mW,按dBm单位进行折算后的值应为:10*lg 1mW/1mW = 0dBm;
1mW=0dBm,2mW=3dBm,20mW=13dBm,40mW=16dBm。
1W=30dBm,2W=33dBm,20W=43dBm,40W=46dBm。
4. dBW
dBW也是一个表示功率绝对值的单位,但是以1W为参考值,计算公式为:
x
d
B
m
=
10
×
l
g
P
(
W
)
1
(
W
)
xdBm = 10 \times lg\frac{P(W)}{1(W)}
xdBm=10×lg1(W)P(W) 同理,如果发射功率为1W,按dBW单位进行折算后的值应为:10*lg 1W/1W = 0dBW;
1W=0dBW,2W=3dBW,20W=13dBW,40W=16dBW。
【注意】:
dBW vs. dBm :0 dBW = 10*log(1W/1W) = 10*log(1000mW/1mW) = 30 dBm。
dBm与dBm之间或dBW与dBW之间的差值就可以用dB来表示。 比如46dBm-43dBm=3dB,表示40W功率是20W功率的2倍。
5.dBi、dBd
dBi、dBd通常用来表示天线增益。

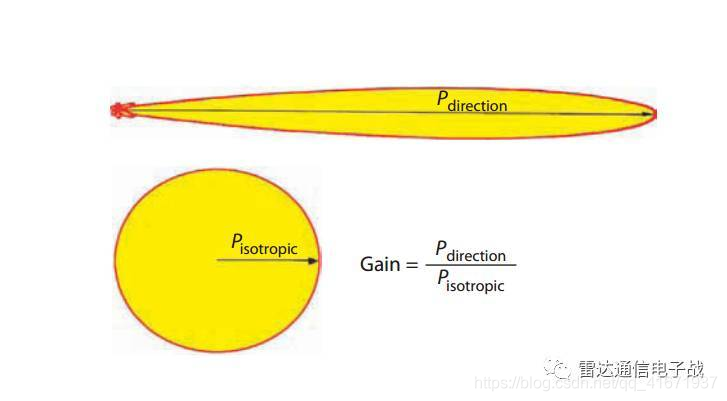

天线方向图可以看出在空间不同方向有大小不同的增益,但是我们常说的 天线增益 通常是指产生最大增益方向上的增益,单位为dBi或者dBd,这两个的不同点在于:
dBi:以各向同性天线(isotropic antenna)为基准;
dBd:以偶极子天线(dipole antenna)为基准。偶极子天线的增益:0dBd=2.15dBi

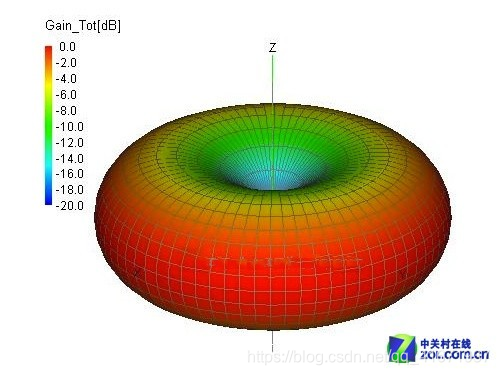

各向同性天线 | 偶极子天线 |
---|---|
![]() | ![]() |
【注意】:
通常所说的天线发射或接收信号的能力是用参照全向天线的分贝数(dBi)来表示的。比如说天线增益有10dBi不是说这副天线能把信号的功率放大10倍,而是意味着通过控制信号发射的角度,将功率集中到一定的方向上
6. dBc
一般这是相对于载波功率来说的,用以度量和载波功率的相对值,例如同频/互调/交条/带外干扰或杂散等相对量值。
7. Np(奈培)
不同于贝尔系列用于表示功率比的单位,奈培(Np)用于表示电压之比,
x
N
p
=
l
n
V
1
V
2
N
p
,
xNp = ln\frac{V_1}{V_2}Np,
xNp=lnV2V1Np, 也可以用功率表示为:
x
N
p
=
1
2
l
n
P
1
P
2
N
p
xNp = \frac{1}{2}ln\frac{P_1}{P_2}Np
xNp=21lnP2P1Np
1 N p 1Np 1Np对应于功率比为 e 2 e^2 e2 ,因此,奈培与分贝的转换关系为: 1 N p = 10 l g e 2 = 8.686 d B 1Np=10lge^2=8.686dB 1Np=10lge2=8.686dB
