电路中振荡的产生

当观察电路中的某些信号波形,会发现信号上会叠加有明显的振荡波形,而产生这种振荡的原因主要有以下三点。
原因一:正反馈产生自激。
产生自激的原因和解决办法在上一篇博文中已做了详细说明。
原因二:电路中的串联电阻和电感与负载电容在某个频率下产生的衰减振荡。

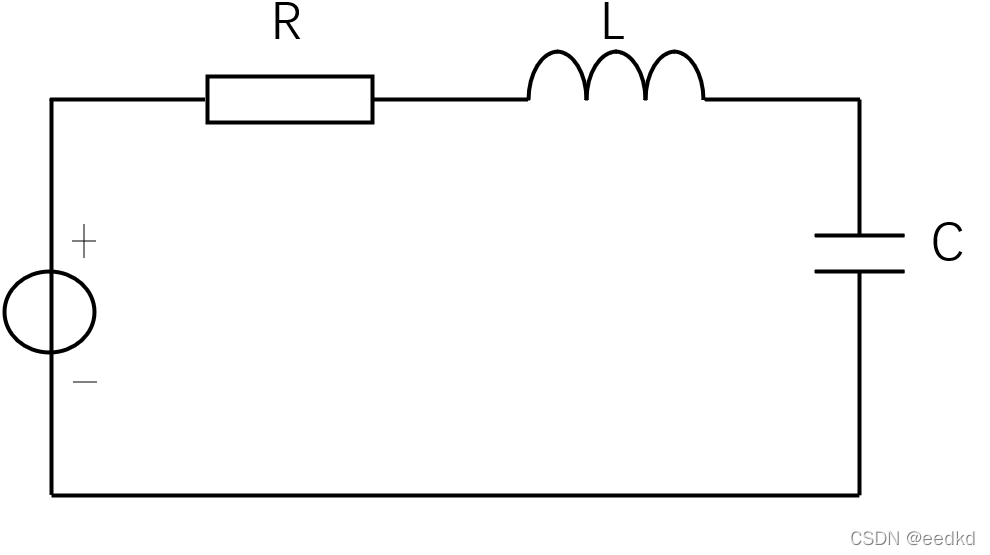

电路示意图如下图所示。

在这里插入图片描述
可以证明在脉冲激励下,当R < 2√(L/C)时,产生振荡放电,冲激响应函数为
在这里插入图片描述
下面通过仿真来验证一下,首先假设C=5pF,L=5nH,导线电阻忽略不计,R为信号源输出电阻。假设信号源为1V,频率1MHz的方波,占空比0.5。
计算得,2√(L/C) ≈ 63。使R > 2√(L/C),即R = 80Ω。

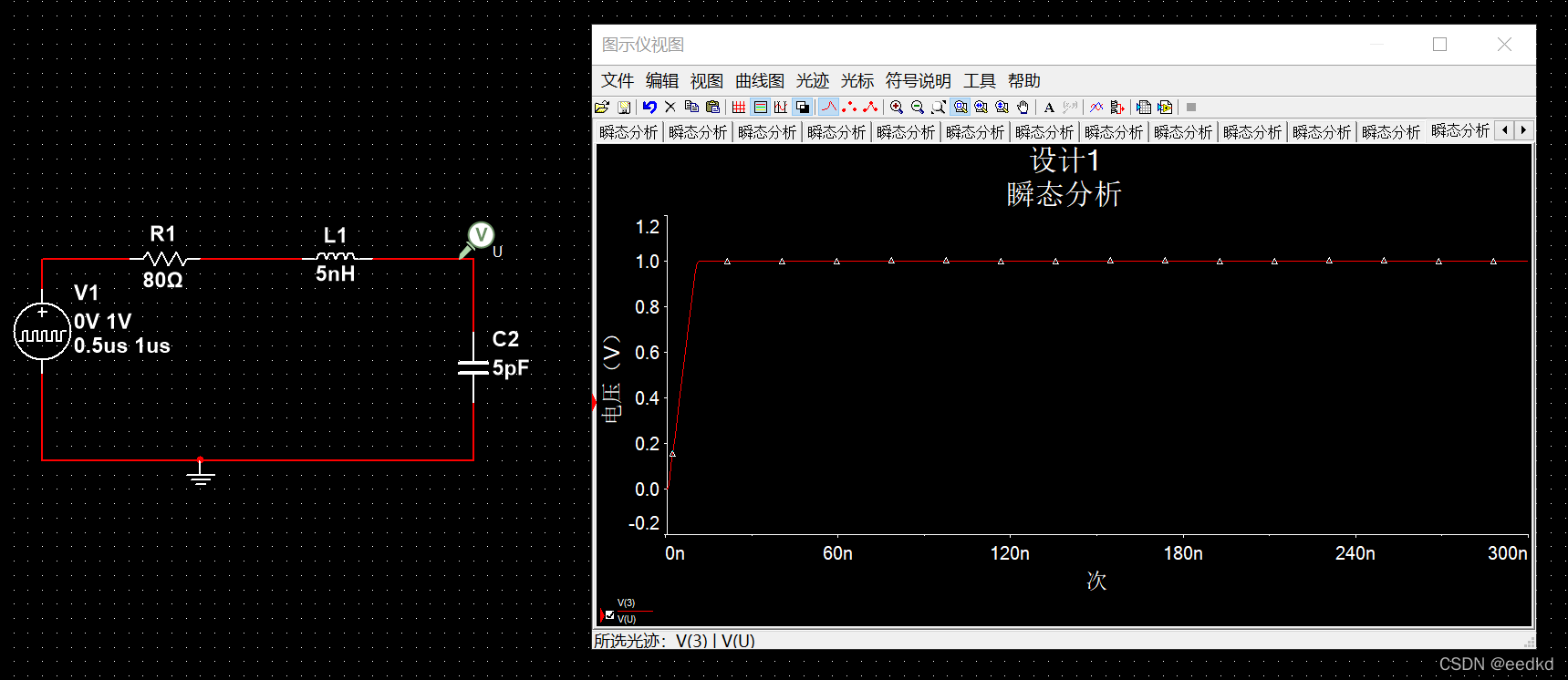

在这里插入图片描述
可以看到上升沿和高电平的拐点处,并没有衰减振荡发生。
使R < 2√(L/C),为了看到明显的效果,使R = 5Ω。

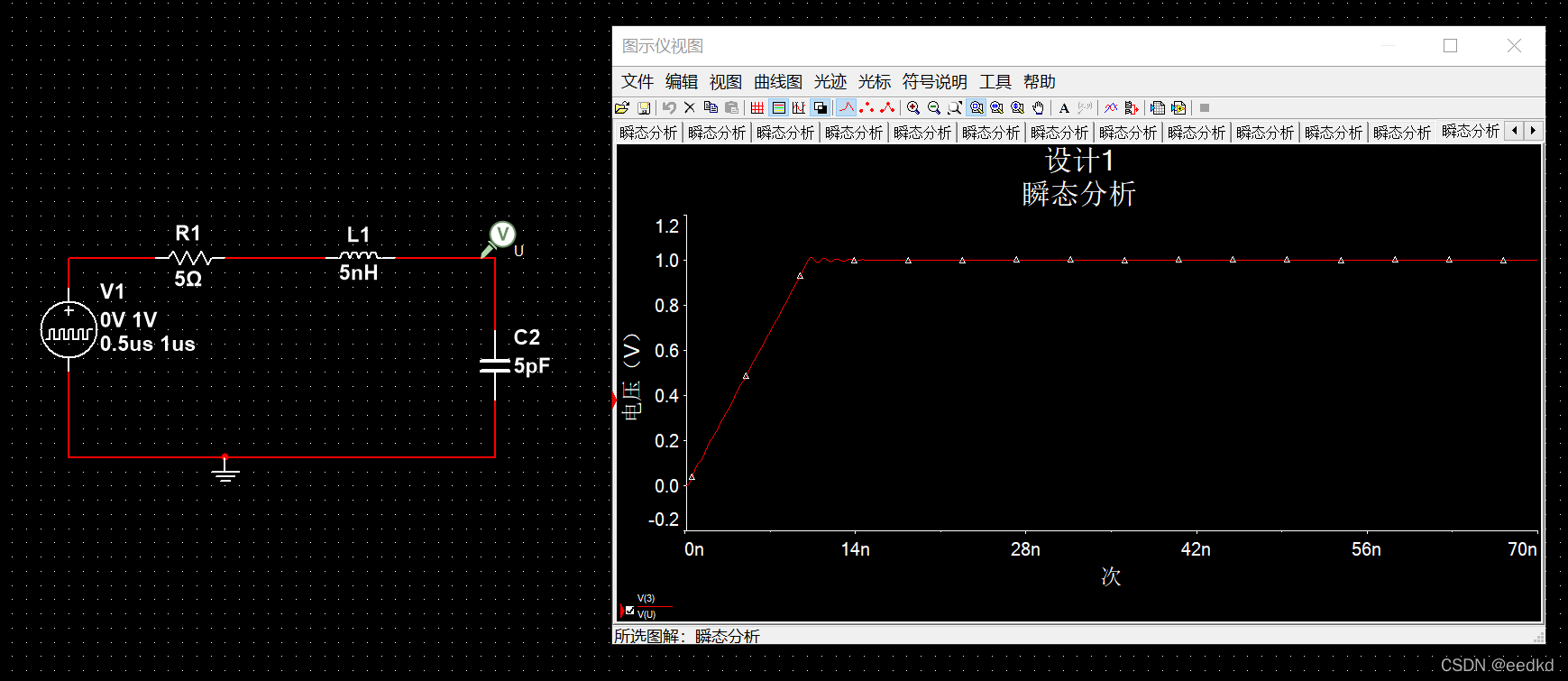

在这里插入图片描述
可以看到上升沿和高电平的拐点处,发生了明显的衰减振荡。
现保持R = 5Ω不变,使C=5nF,L=5nH,即2√(L/C) = 2。此时R > 2√(L/C)。

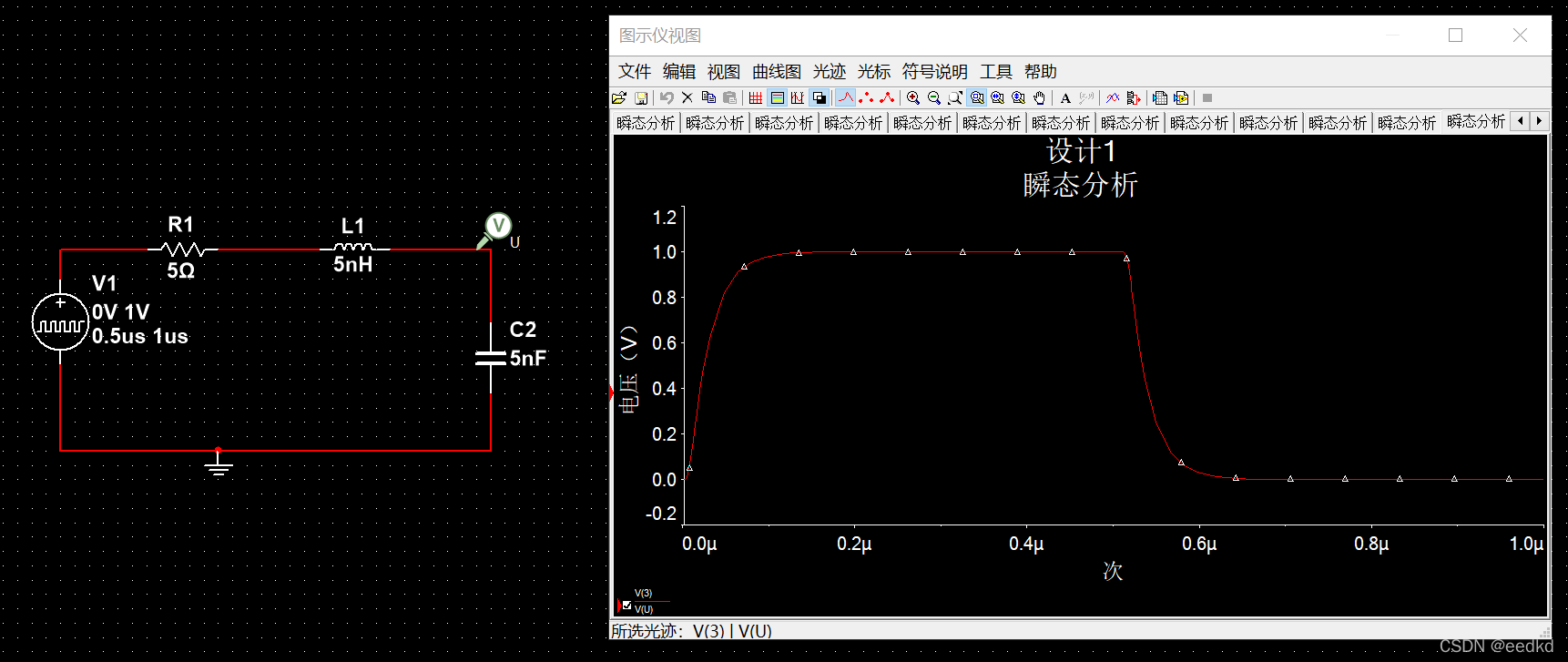

在这里插入图片描述
可以看到,拐点处同样没有衰减振荡发生。
还是保持R = 5Ω不变,使C=5pF,L=5pH,即2√(L/C) = 2。此时R > 2√(L/C)。
在这里插入图片描述
拐点处没有衰减振荡发生。
原因三:传输线阻抗不连续而导致的信号反射。
此处引用一篇文章中的波形示意图。
。入图片描述

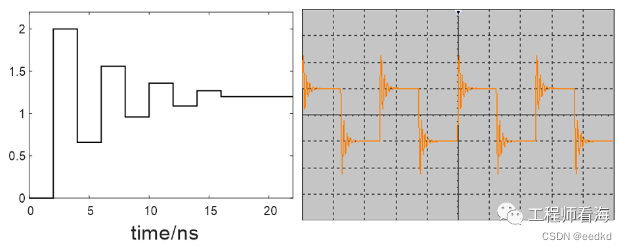

左图为原信号与反射信号叠加后的示意波形,右图为实际测试波形。
