使用proteus仿真STM32超声波SRF04测距！Code+Proteus

amusen.

已于 2024-01-15 09:41:01 修改

阅读量9.9k

点赞数 10

分类专栏：超声波测距仿真 stm32仿真文章标签：嵌入式

于 2021-01-07 12:04:18 首次发布

本文链接：https://blog.csdn.net/qq_41740659/article/details/112306517

版权

超声波测距仿真同时被 2 个专栏收录

1 篇文章

订阅专栏

stm32仿真

1 篇文章

订阅专栏

本贴使用Proteus8.10，如低版本打不开可自行根据原理图绘制（很简单）
单片机型号为：stm32f103系列
使用timer3。运行稳定，示数距离有偏差，可在源程序处更改。
如有问题，评论区留言，看到回~

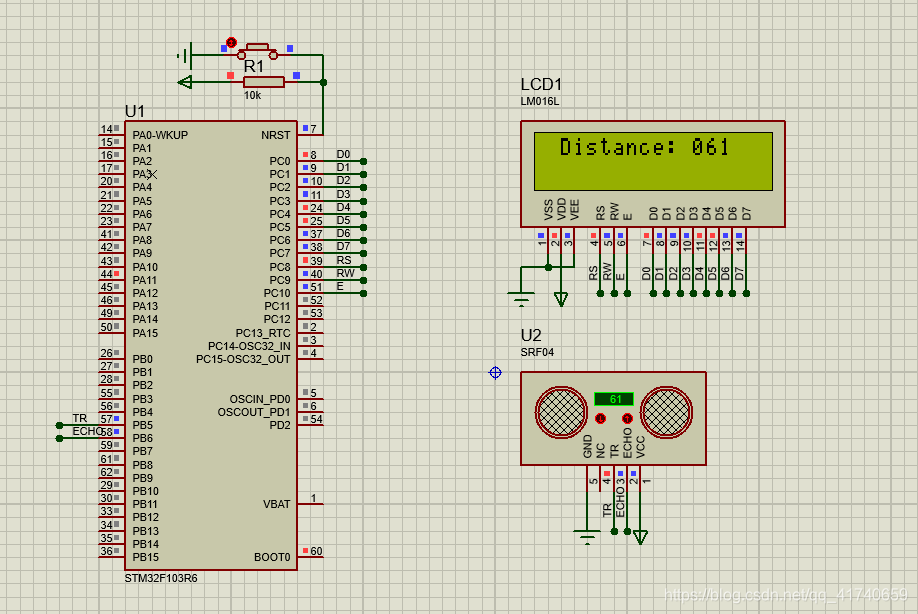

在这里插入图片描述

#include "sys.h"
#include "delay.h"
#include "led.h"
#include "key.h"
#include "timer.h"
int main(void)
{
    float SRF04_Value = 123.45;
    uint8_t adcxxx[3] = {0, 0, 0};
    HAL_Init();
    Stm32_Clock_Init(RCC_PLL_MUL9);
    delay_init(72);
    LCD_init();
    SRF04_init();
    TIM3_Init(1000-1, 72-1);
    while(1)
    {
        SRF04_Value = Hcsr04GetLength();
        adcxxx[0] = (uint16_t)SRF04_Value / 100 + 48;
        adcxxx[1] = (uint16_t)SRF04_Value % 100 / 10 + 48;
        adcxxx[2] = (uint16_t)SRF04_Value % 100 % 10 + 48;
        LCD_write_string(1, 0, "Distance:");
        LCD_write_string(11, 0, (char*)adcxxx);
    }
}
