LFM信号加窗前后脉冲压缩处理结果对比

---

前言

本文进行线性调频信号加窗前后脉冲压缩处理结果对比，首先看一下仿真效果对比图：

---

一、线性调频信号

有关 LFM 信号的原理介绍请参考我之前的博客内容：雷达波形之一——LFM线性调频波形

二、LFM 加窗前后脉冲压缩处理结果对比 MATLAB 仿真

1、核心源码

部分核心源码如下，完整源码见文末。

hfft = fft(h,Nf);         % 匹配滤波器的频域响应
lfm = abs(ifft(yfft .*hfft)); % 脉冲压缩
maxval = max (lfm);
lfm = eps + lfm ./ maxval;    % 利用最大值归一化
lfm_db=20*log10(lfm);        % 取对数
%%%%%%%%%%%%%% 加窗处理 %%%%%%%
win = hamming(Ns)';
h_w=h.*win;                   % 加窗
hfft_w=fft(h_w,Nf);           % 加窗的匹配滤波器的频域响应
lfm_w = abs(ifft(yfft .*hfft_w)); % 脉冲压缩
maxval1 = max(lfm_w);
val=lfm_w;
lfm_w = eps + lfm_w ./ maxval;    % 利用lfm的最大值归一化
lfm_w1 = eps + val ./ maxval1;    % 利用lfm_w的最大值归一化
lfm_w_db=20*log10(lfm_w);         % 取对数
lfm_w1_db=20*log10(lfm_w1);       % 取对数

2、仿真结果

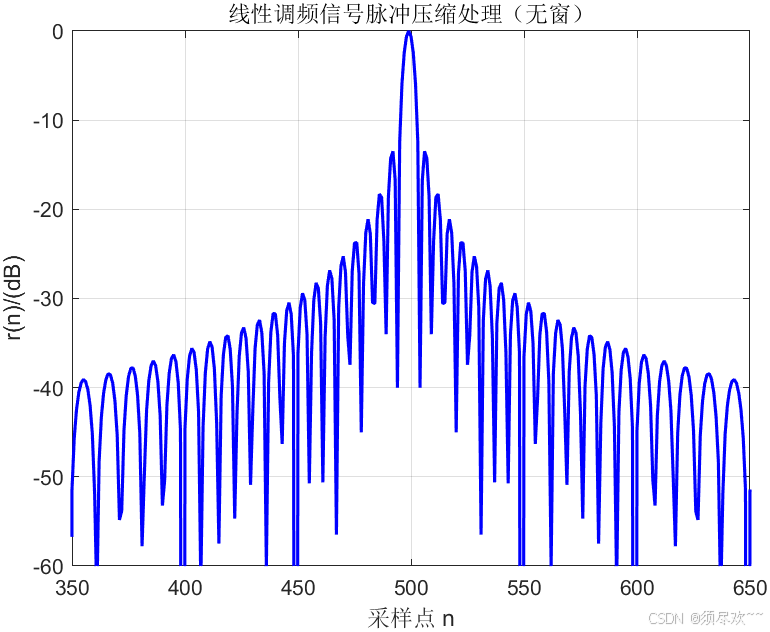

①、LFM 脉冲压缩处理（无窗）

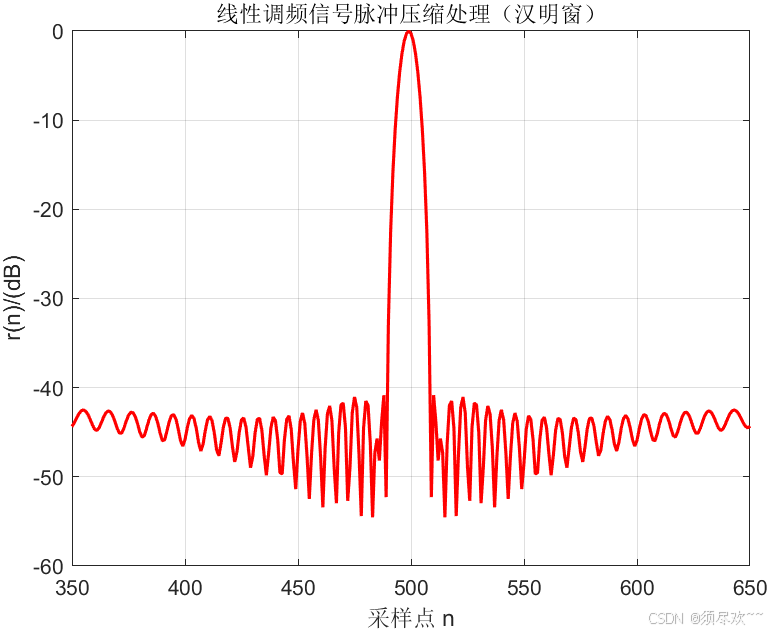

②、LFM 脉冲压缩处理（有窗）

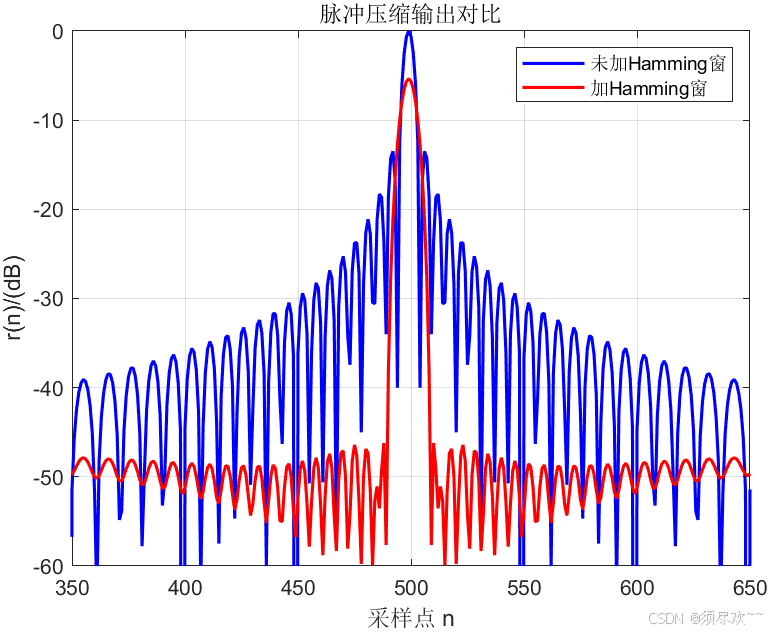

②、LFM 脉冲压缩输出对比（无窗VS有窗）

线性调频信号经过脉冲压缩后，在峰值生成的同时也会伴随副瓣的出现，副瓣的存在增加了信号检测的不确定性。为了抑制副瓣，常规方法中多采用时域或频域加窗处理，如上图所示，但此方法的不足之处在于使压缩后的主瓣峰值展宽。

三、资源自取

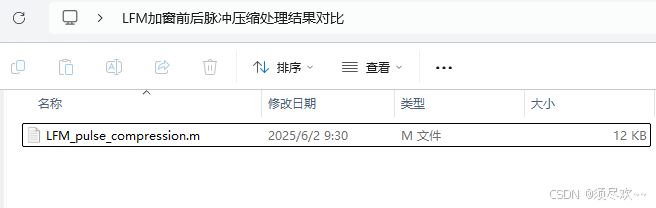

下载链接：LFM信号加窗前后脉冲压缩处理结果对比

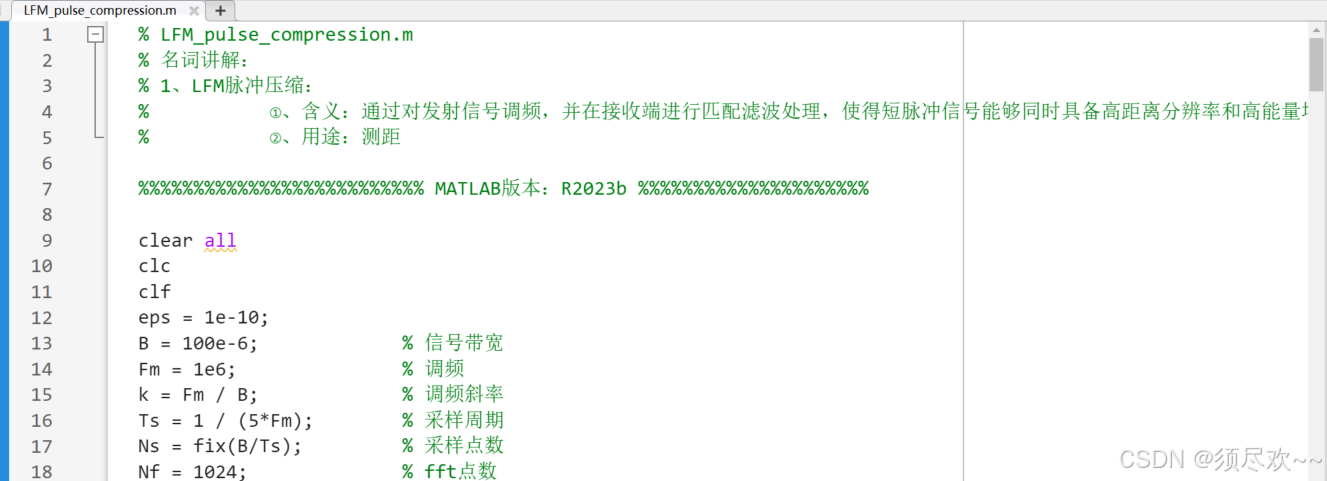

代码注释标注清晰：

---
