LDO输入电容是确保稳压器稳定运行的核心元件，其核心价值体现在四个方面：其一，滤除前级电源的高频噪声（如开关电源的开关纹波），提升系统抗干扰能力；其二，在负载突变时提供瞬态电流补偿，避免输入电压跌落引发LDO失效；其三，通过优化等效串联电阻（ESR）维持环路稳定性，防止振荡风险；其四，在电源中断时短暂维持输入电压，为系统争取安全关断时间。选型不当将直接导致输出电压纹波增大、器件过热甚至永久损坏，是电源设计中不可忽视的关键环节。

一、LDO输入电容的五大核心作用详解

1.1 前级电源噪声的深度滤波

当LDO前端连接开关电源（如Buck、Boost等）时，输入电容的首要任务是滤除高频开关噪声。这种噪声的频谱范围通常在100kHz至10MHz之间，其抑制效果直接影响LDO输出的纯净度。输入电容在此场景中与电源内阻形成一阶低通滤波器，其滤波特性遵循以下规律：

滤波有效性 = 1 / (2π × f × C_IN × R_SOURCE)
其中，R_SOURCE为前级电源输出阻抗。例如，当电源阻抗为0.1Ω，输入电容为10μF时，对1MHz噪声的衰减可达-40dB（100倍）。实际设计中建议采用多电容并联方案，利用不同电容的频响特性形成宽频带滤波。

1.2 瞬态负载电流的快速响应

在负载突变场景下（如MCU启动高速运算），LDO的输出响应存在约1-10μs的延迟。此时输入电容需承担临时供能任务，其储能公式为：
ΔQ = C_IN × ΔV = I_LOAD × t_delay
假设允许输入电压跌落0.3V，负载电流突增500mA，响应时间5μs，则所需最小电容：
C_MIN = (0.5A × 5e-6s) / 0.3V ≈ 8.3μF
实际选型需考虑20%以上的余量，故选择10μF及以上容值。

1.3 输入电压突降的缓冲保护

当输入电源因意外断开或短路时，输入电容的储能可维持LDO正常工作一段时间：
t_HOLD = (C_IN × (V_IN_MIN - V_DROPOUT)) / I_LOAD_AVG
例如，V_IN_MIN=3.3V，V_DROPOUT=0.2V，平均负载150mA，使用22μF电容时：
t_HOLD = (22e-6 × 3.1) / 0.15 ≈ 0.000454秒 = 454μs
这为系统提供了关键的保护窗口，防止数据丢失或异常关机。

1.4 环路稳定性的辅助支撑

输入电容的ESR（等效串联电阻）影响LDO的相位裕度。过高的ESR可能引发环路振荡，典型设计要求：
ESR_MAX < 1 / (2π × f_CROSSOVER × C_IN)
假设环路交越频率f_CROSSOVER=100kHz，C_IN=10μF，则：
ESR_MAX < 1/(6.28×1e5×1e-5) ≈ 0.16Ω
需选择ESR低于此值的电容类型。

1.5 浪涌电流的限制防护

在热插拔或上电瞬间，输入电容可限制涌入电流：
I_INRUSH = (V_IN - V_CAP_INITIAL) / (R_SOURCE + ESR)
若V_IN=5V，采用22μF陶瓷电容（ESR=3mΩ），电源阻抗0.1Ω，则最大浪涌电流：
I_MAX = 5V / 0.103Ω ≈ 48.5A
实际需串联小阻值电阻或采用软启动电路。

二、输入电容数量的选择依据

2.1 基于ESR需求的并联策略

当单颗电容ESR无法满足要求时，并联N个相同电容可将总ESR降低至：
ESR_TOTAL = ESR_SINGLE / N
例如，某钽电容ESR=100mΩ，需要总ESR<25mΩ，则需至少4颗并联。

2.2 电流承载能力评估

每个电容的允许纹波电流需满足：
I_RMS_PER_CAP ≥ I_RMS_TOTAL / √N
某1210封装10μF陶瓷电容额定纹波电流1.5A，若系统总纹波电流需3A，则：
N ≥ (3/1.5)^2 = 4颗

3.3 空间与成本的平衡

小尺寸方案：使用多颗0402封装电容（如5×2.2μF）
低成本方案：单颗大容量电解电容+小陶瓷电容
高可靠性方案：钽电容+陶瓷电容组合

三、输入电容容量的精确计算方法

3.1 基于负载瞬态的计算

C_MIN = (I_STEP × t_RESPONSE) / ΔV_ALLOWED
参数定义：

I_STEP：负载电流变化量（如200mA→800mA，则I_STEP=600mA）
t_RESPONSE：LDO响应时间（查阅datasheet）
ΔV_ALLOWED：允许的输入电压跌落（通常取10% VIN）

3.2 基于输入纹波的计算

C_MIN = I_RIPPLE / (8 × f_SW × V_RIPPLE_PP)
假设开关电源f_SW=500kHz，允许纹波V_RIPPLE_PP=50mV，纹波电流I_RIPPLE=0.3A：
C_MIN = 0.3/(8×5e5×0.05) = 1.5μF
实际需考虑20%余量，取2.2μF。

3.3 温度影响的修正

陶瓷电容的容量随温度变化：
C_T = C_25℃ × (1 + TC × (T-25))
X7R的温度系数TC=±15%，在-40℃时容量可能下降至标称值的85%。

四、电容耐压值的工程选择规范

4.1 基本降额原则

电容类型	推荐工作电压	极限测试电压
陶瓷电容	≤80% V_RATED	120% V_RATED
钽电容	≤50% V_RATED	不得超压
电解电容	≤80% V_RATED	105% V_RATED

4.2 电压尖峰防护计算

输入电压最大值需考虑：
V_IN_MAX = V_NOMINAL + V_OVERSHOOT + V_NOISE_PEAK
例如，标称5V电源，过冲20%，噪声峰峰值100mV：
V_IN_MAX = 5×1.2 + 0.1 = 6.1V
选择10V及以上耐压电容。

4.3 温度-电压降额曲线

陶瓷电容（X7R）：125℃时耐压降额50%
聚合物电容：105℃时保持100%耐压
铝电解电容：温度每升高10℃，寿命减半

五、PCB布局的黄金准则

5.1 电容摆放顺序

大容量电解电容优先靠近电源入口
中容量陶瓷电容（10μF）贴近LDO输入引脚
小容量高频电容（100nF）直接打在引脚上

5.2 走线优化技术

电源路径宽度：1A电流对应15mil线宽（1oz铜厚）
GND回路：采用星型接地，避免形成地环路
过孔使用：每个电容GND端单独过孔，孔径≥8mil

5.3 寄生参数控制

0402封装ESL≈0.5nH
5mm走线电感≈3nH
解决方案：采用三明治结构（电源层-介质-地层）

六、负载电流对电容参数的要求

6.1 稳态电流下的热设计

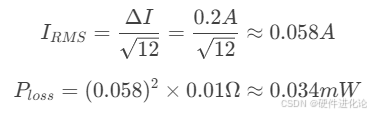

输入电容的功率损耗：

以2A负载电流，10%纹波率，ESR=10mΩ为例：

此损耗可忽略，但大电流场景需注意：

避免使用高分子聚合物电解电容（低ESR但耐电流能力差）
多颗电容并联时均衡电流分布（建议不超过4颗并联）

6.2 瞬态电流响应的优化策略

针对ns级负载阶跃，需采用频域阻抗分析法：

在目标频段（通常10MHz-100MHz）保持低阻抗。典型方案：

并联10μF MLCC（解决中频段）
添加100nF X7R（抑制高频谐振）
使用低ESL封装（如0201或反向几何MLCC）

七、工程验证的完整流程

7.1 原型测试项目

上电浪涌测试（示波器记录波形）
负载瞬态测试（0-100%阶跃变化）
高温老化测试（85℃持续48小时）
振动试验（10-2000Hz扫频）

7.2 失效模式分析

故障现象	可能原因	解决方案
输入电容发热	ESR过高或纹波电流超标	并联低ESR电容
输出电压振荡	电容ESR过低导致环路不稳	串联小电阻或改用钽电容
电容爆裂	电压超限或反接	加强电压监控和防反接
