白盒测试（6）：I2S关键参数测试方法与判定标准

        I2S（Inter-IC Sound）作为数字音频传输的核心标准，在现代电子系统中具有不可替代的重要性。它通过定义标准化的SCK（位时钟）、WS（帧时钟）和SD（串行数据）三线制接口，解决了早期模拟音频传输易受干扰、兼容性差的问题，实现了高保真、低延迟的数字音频流传输。其主从模式、灵活的数据位宽（16/24/32位）和多种对齐格式，使其广泛适用于消费电子（智能手机、耳机）、汽车娱乐系统、工业通信设备等领域。I2S的稳定性、抗噪性和低成本特性，成为音频芯片（如CODEC、DAC）互联的基石，推动了高清音频、语音交互和物联网声学技术的快速发展。

一、I2S的由来

I2S（Inter-IC Sound）由飞利浦公司（现恩智浦NXP）于1986年提出，旨在解决数字音频设备间的标准化通信问题。

• 背景：早期音频传输依赖模拟信号，易受干扰且难以实现多设备同步。

• 目标：定义一种简单、低成本的数字音频接口标准，支持高保真音频传输。

• 应用：广泛用于音频编解码器（CODEC）、DAC/ADC、DSP处理器、车载娱乐系统等。

---

二、I2S基本概念

I2S接口由3个核心信号组成（部分设备可能包含MCLK主时钟）：

1. SCK（Serial Clock，位时钟）

   • 功能：同步每个数据位的传输，频率由采样率和数据位宽决定。

   • 方向：主设备输出，从设备接收。

2. WS（Word Select，帧时钟）

   • 功能：标识左右声道，频率等于音频采样率（如44.1kHz）。

   • 电平定义：

     • 高电平：右声道（或左声道，依配置而定）。

     • 低电平：左声道（或右声道）。

3. SD（Serial Data，串行数据）

   • 功能：传输音频数据，每个WS周期传输一个声道的数据。

   • 数据对齐方式：

     • I2S标准：数据在WS跳变后的第二个SCK边沿开始传输，高位（MSB）优先。

     • 左对齐/右对齐：其他对齐模式需收发双方配置一致。

---

三、I2S的特点

1. 全双工/半双工支持：部分芯片支持双向传输（如麦克风与扬声器）。

2. 主从模式：

   • 主模式：由音频处理器提供SCK和WS。

   • 从模式：由外部控制器提供时钟。

3. 灵活的数据位宽：支持16/24/32位数据格式。

4. 低延迟：适用于实时音频处理。

5. 抗干扰性强：数字信号相比模拟信号更稳定。

---

四、I2S的数据速率

• SCK频率计算：

  SCK频率=采样率×数据位宽×声道数SCK频率=采样率×数据位宽×声道数

  • 示例：

    • CD音质（44.1kHz，16位，立体声）：
      44.1k×16×2=1.4112MHz44.1k×16×2=1.4112MHz

    • 高清音频（192kHz，24位，立体声）：
      192k×24×2=9.216MHz192k×24×2=9.216MHz

• WS频率：等于采样率（如44.1kHz）。

---

五、I2S的时序要求

1. 关键时序参数

• 建立时间（Setup Time）：数据在SCK有效边沿前需稳定的时间（典型值：5ns）。

• 保持时间（Hold Time）：数据在SCK有效边沿后需保持的时间（典型值：3ns）。

• SCK占空比：45%~55%（理想50%）。

• WS与SCK相位：WS跳变沿应对齐SCK的边沿（通常下降沿）。

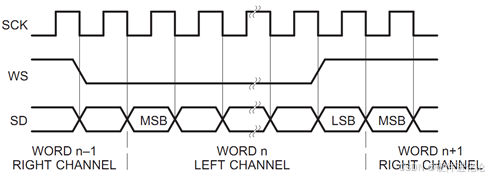

2. 时序图示例



---

六、I2S的测试方法

1. 测试工具

• 示波器：观察波形、时序、电压。

• 逻辑分析仪：协议解码（推荐Saleae Logic或PulseView）。

• 音频分析仪（可选）：验证信噪比（SNR）、总谐波失真（THD）。

2. 测试步骤

1. 信号完整性测试：

   • 检查SCK、WS、SD的波形是否干净（无振铃、过冲）。

   • 测量电压幅值（如3.3V系统需满足高电平≥2.4V，低电平≤0.8V）。

2. 时序验证：

   • 使用示波器光标功能测量建立/保持时间。

   • 确认WS跳变沿与SCK边沿对齐。

3. 协议解码：

   • 发送固定测试音（如1kHz正弦波），验证解码数据是否正确。

---

七、测试判定标准

1. 电气特性：

   • 信号幅值符合器件规格（如3.3V±10%）。

   • 噪声峰峰值＜100mV。

2. 时序容限：

   • 建立/保持时间满足器件手册要求（通常±10%以内）。

3. 协议正确性：

   • 数据位宽、声道顺序、对齐方式与接收端配置一致。

---

八、I2S原理图设计注意事项

1. 信号端接：

   • 长走线需串联端接电阻（22Ω~100Ω）抑制反射。

2. 电源滤波：

   • 音频芯片电源引脚添加0.1μF+10μF电容滤波。

3. 主从模式选择：

   • 主设备需提供稳定时钟，避免多主冲突。

4. 兼容性设计：

   • 预留跳线电阻，支持不同数据格式（如左对齐/I2S）。

---

九、I2S Layout注意事项

1. 走线规则：

   • SCK、WS、SD走线长度匹配（偏差＜5mm）。

   • 避免平行走线穿过高频噪声区域（如开关电源）。

2. 地平面处理：

   • 保证完整地平面，音频部分单独划分模拟地（AGND）。

3. 屏蔽措施：

   • 高速信号（如SCK）两侧铺地铜，并打地过孔。

---

十、I2S问题整改方法

1. 常见问题与对策

问题现象	原因分析	解决方案
数据错位	时序不满足建立时间	降低SCK频率或缩短走线长度
音频杂音	电源噪声干扰	增加电源滤波电容，优化地平面
WS与SCK不同步	主从模式配置错误	检查主设备时钟输出使能

2. 整改流程

1. 示波器捕获异常信号，定位问题类型（电气/时序/协议）。

2. 检查原理图设计（端接电阻、电源滤波）。

3. 优化PCB Layout（走线、屏蔽、地平面）。

---

十一、I2S问题实例

案例1：左右声道数据颠倒

• 现象：播放音频时左右声道反向。

• 原因：WS电平定义与接收端不匹配（高电平=左声道，但接收端配置为右声道）。

• 解决：修改收发双方的WS极性配置。

案例2：高频噪声干扰

• 现象：音频输出伴随“嘶嘶”声。

• 原因：SCK走线靠近开关电源，耦合噪声。

• 解决：重新布线，增加地屏蔽，或在SCK上串联磁珠。
