铁块温度场模拟

---

使用m单位制

建模

铁块是对称的，基于对称性建模
3D可变形实体拉伸，大约尺寸0.05，即50mm
绘制草图：49mm * 40mm * 6mm，本次使用m单位制，即点击矩形输入坐标(0,0), (24.5e-3, 20e-3), 拉伸 3e-3

材料

steel
通用->密度：7850
热学->传导率：45
热学->比热：460

装配

选择独立（网格在实例上）

分析步

step-1选择“热传递”
基本信息–>瞬态响应、时间长度36000（单位是秒）
增量–>最大增量步数100000、初始增量步0.05、最小增量步0.001、最大增量步100、每载荷步最大温度改变值1000

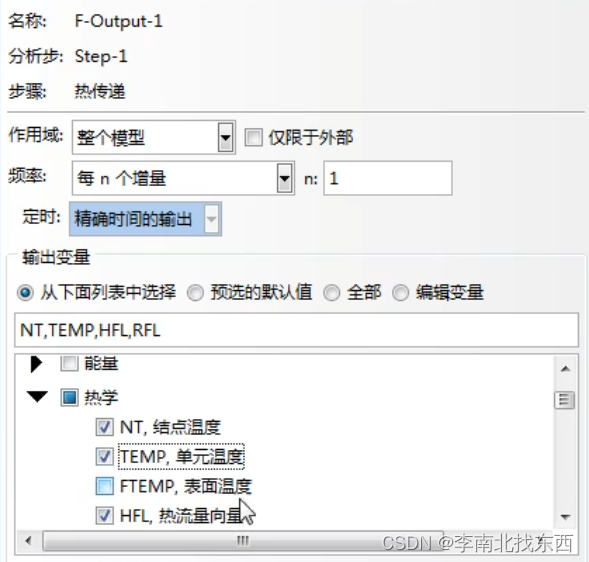

场输出

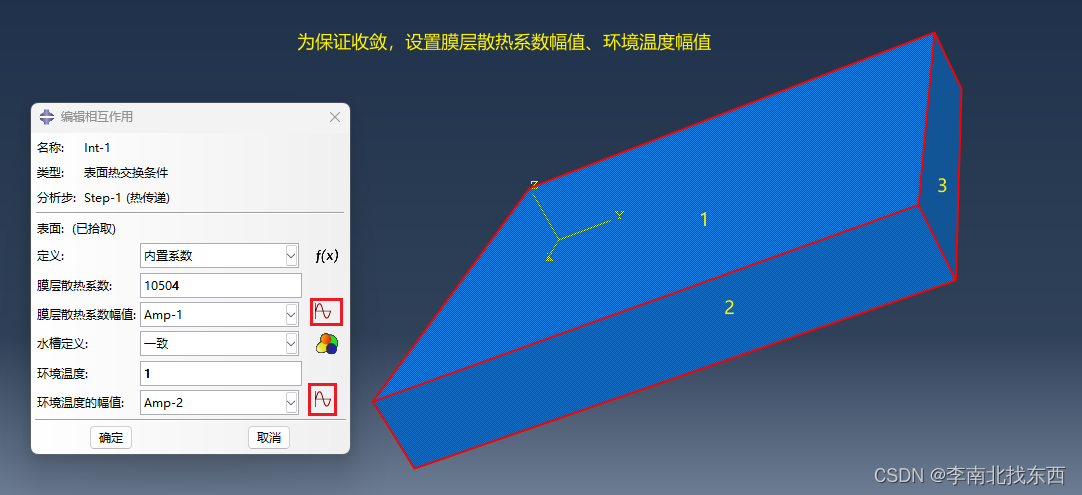

相互作用

选择三个面

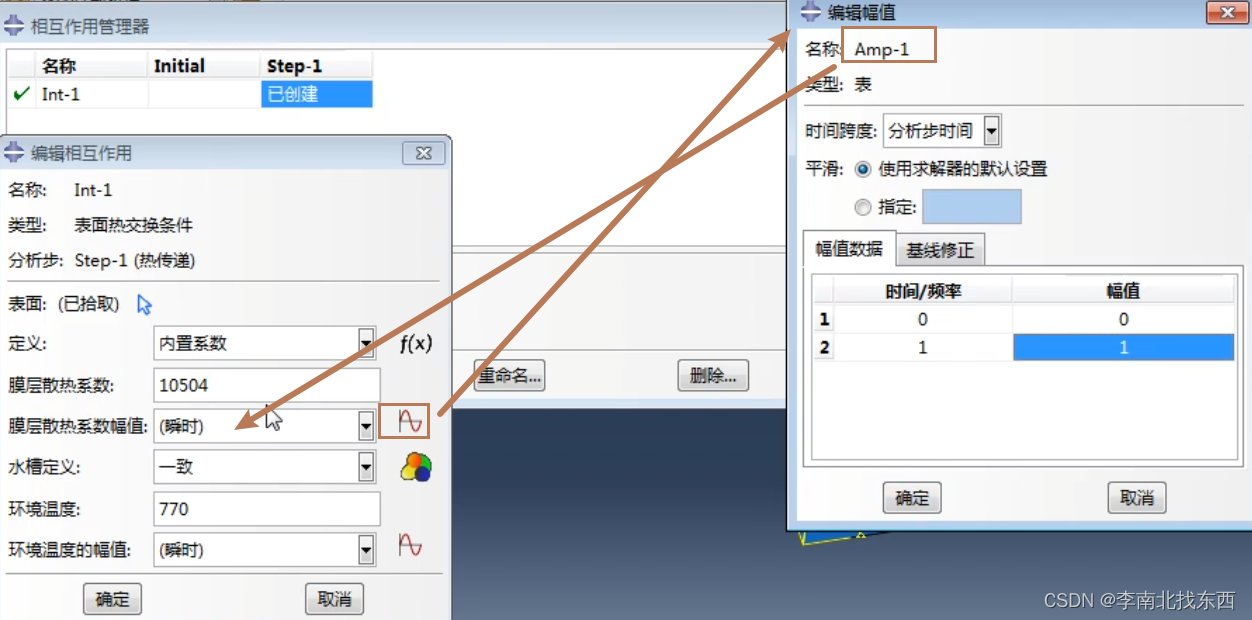

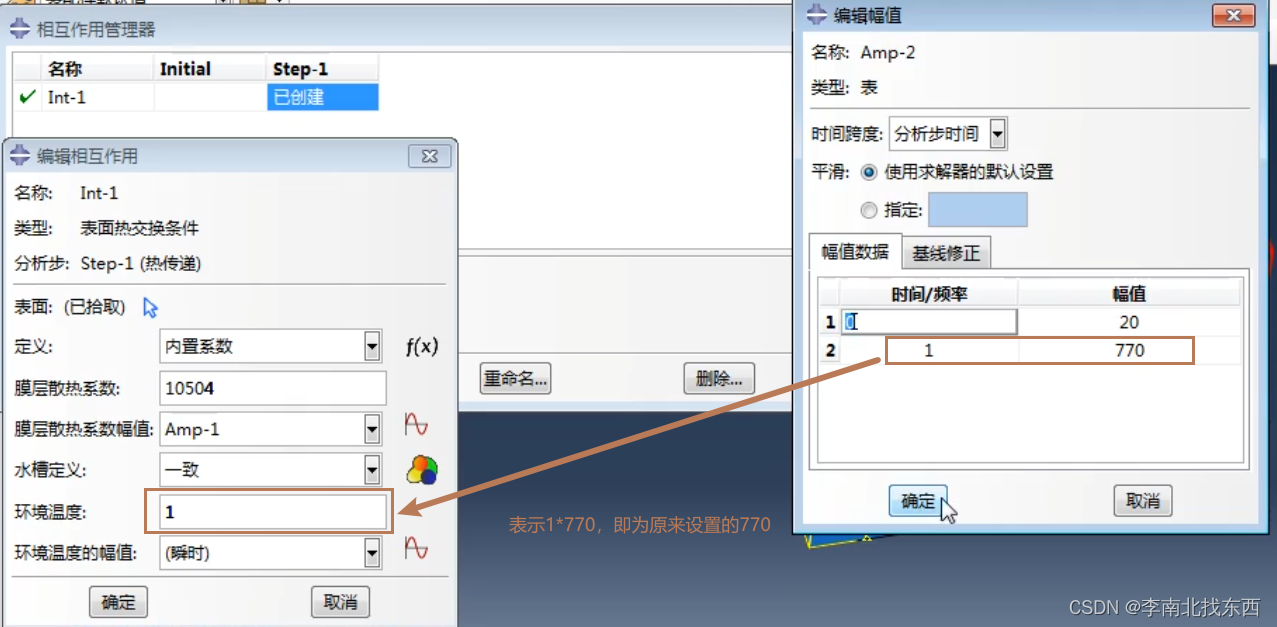

为了保证收敛性，这里编辑幅值

创建环境温度的幅值：

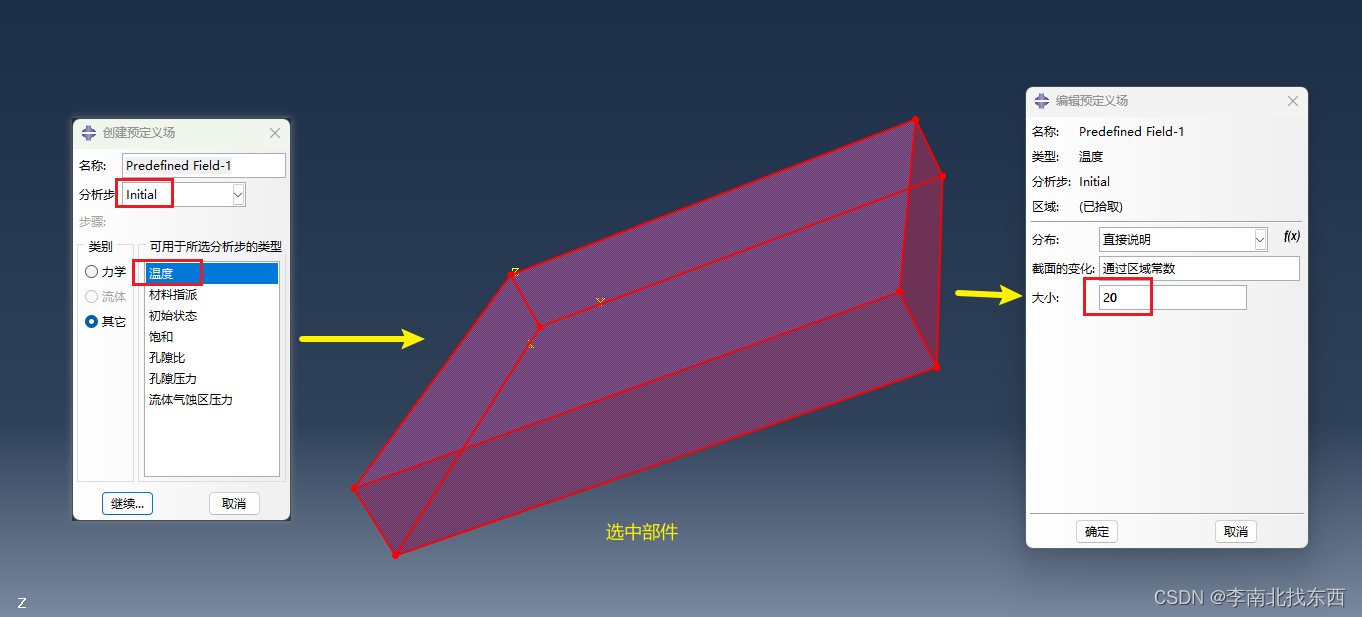

载荷

网格

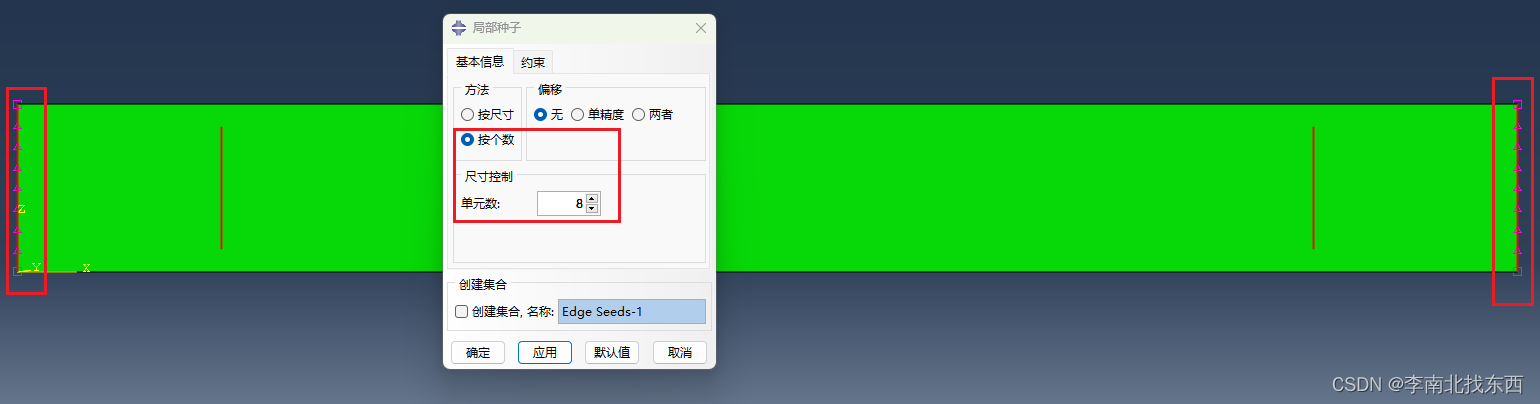

选择X-Z平面，沿厚度方向布种8个，上下边布种30个
X-Y视图，剩下的边布种35个

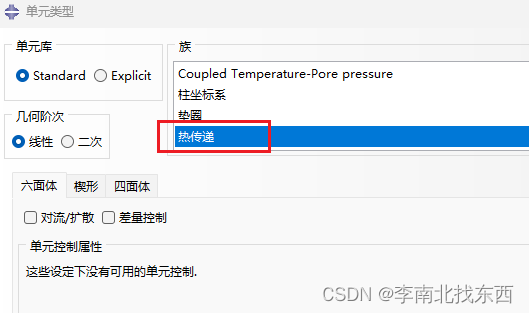

编辑单元类型：

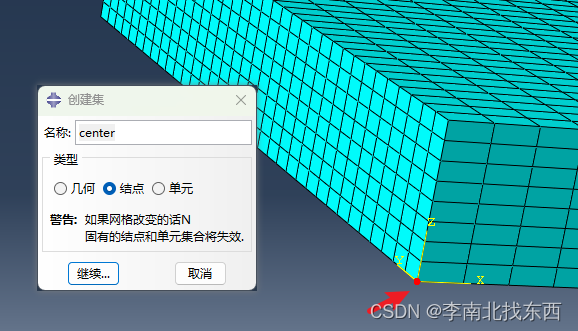

创建一个集set，选择结点，方便后处理

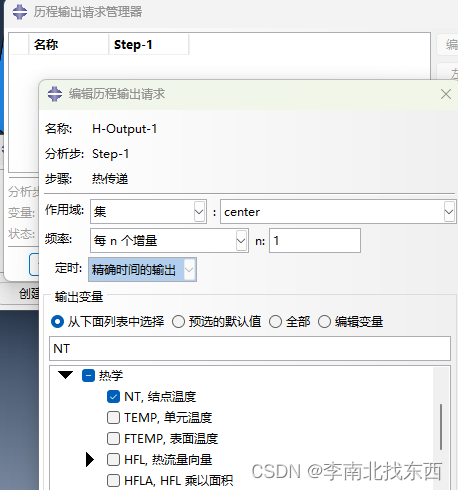

然后分析步->历程输出那里将作用域从“整个模型”改为刚刚创建的集center

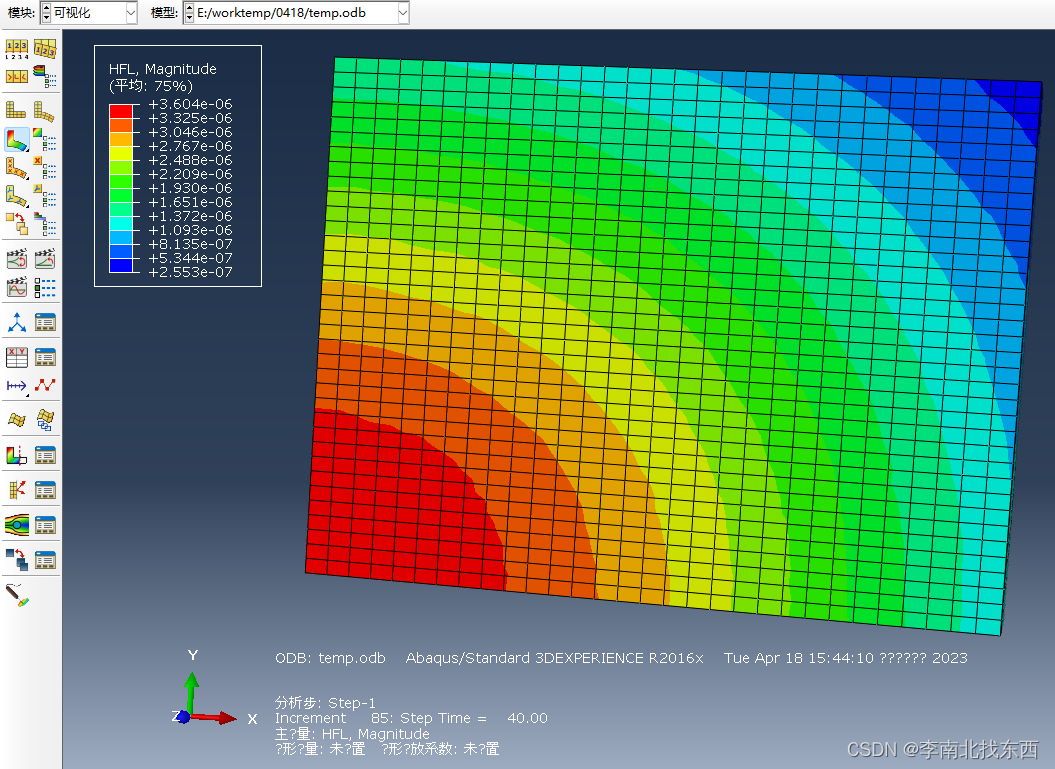

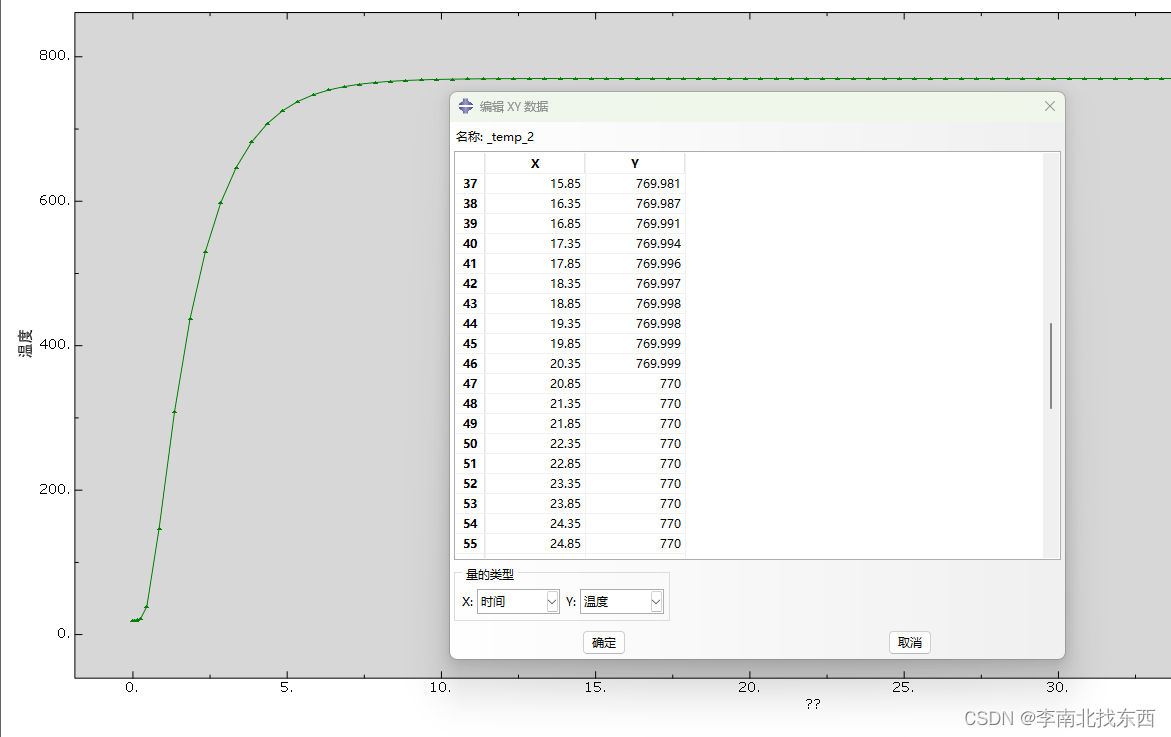

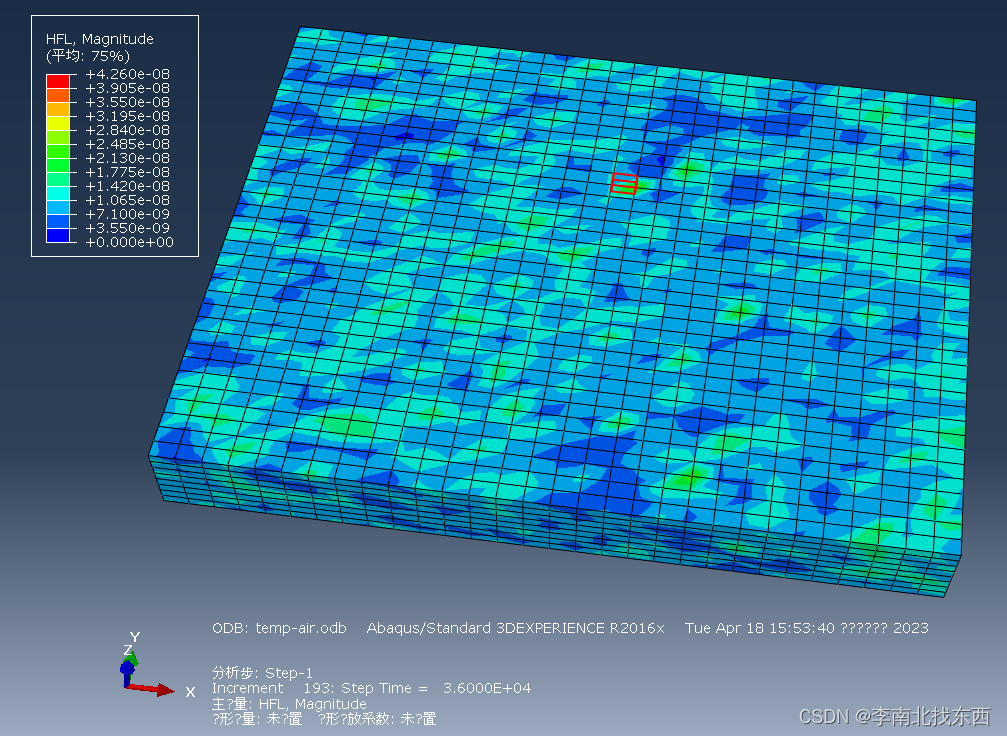

可视化

修改

使用air下的散热系数，此处采用中间值15

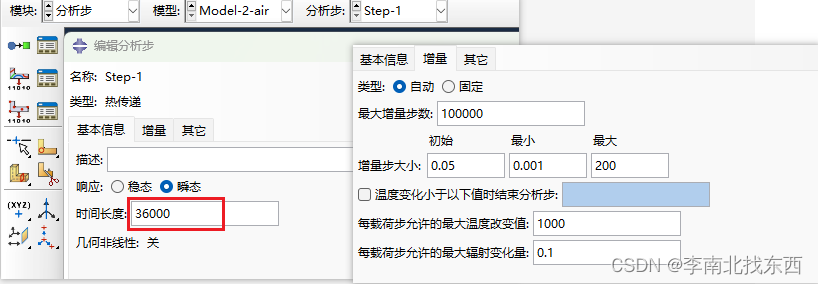

修改分析步：

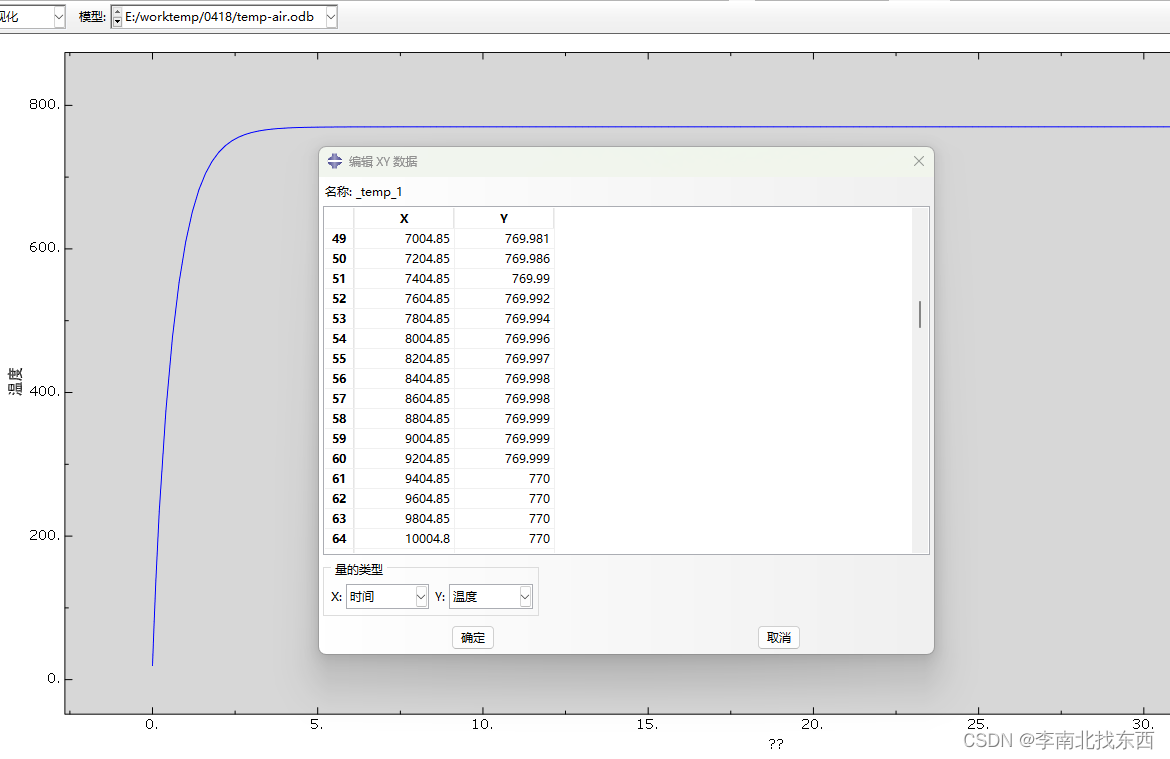

可视化：
