Conv1d 2d 3d、空间可分离卷积Separable Conv、分组卷积Group Conv、深度可分离卷积Depthwise Separable Conv、空洞卷积、可变性卷积

禁止转载！

1.Conv1d 2d 3d

这里的维度是按照卷积核可移动的维度进行定义的。

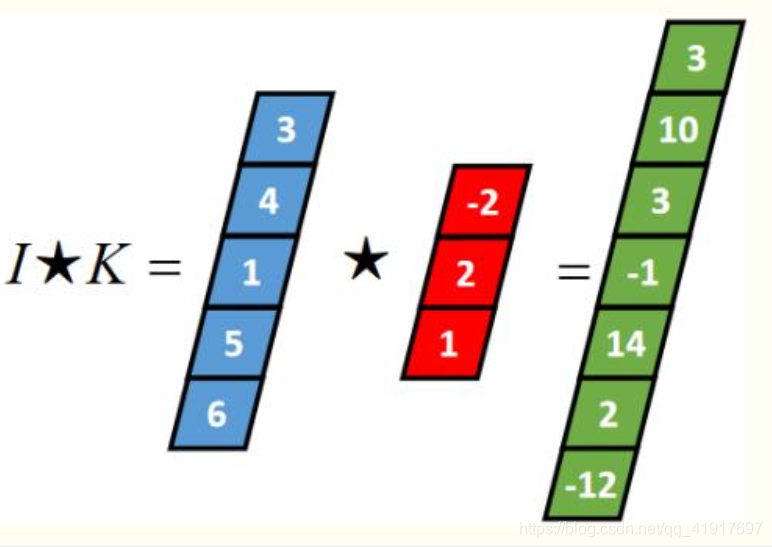

Conv1d就是只沿一个轴，一维CNN的输入和输出数据是二维的。主要用于时间序列数据：

Conv2d在平面内沿两个轴滑动，2D CNN的输入和输出数据是3维的。主要用于图像数据：

Conv3d可以沿着所有 3 个方向移动（高、宽以及图像的通道），3D CNN的输入和输出数据是4维的。通常用于3D图像数据（MRI，CT扫描）：

2.空间可分离卷积Separable convolution

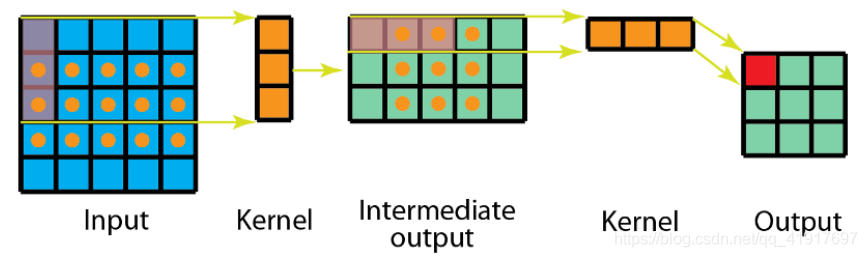

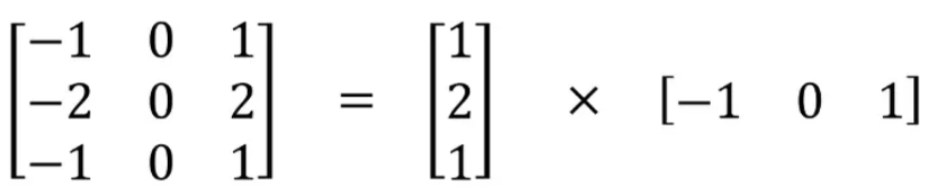

把一个卷积核给拆开成几个卷积核，比起卷积，空间可分离卷积要执行的矩阵乘法运算也更少。

Incepetion中使用的非对称卷积，nxn的卷积可通过1xn卷积后接nx1卷积来替代，同样的输出大小，参数个数少了。也就是这种。

扁平卷积Flattened convolutions

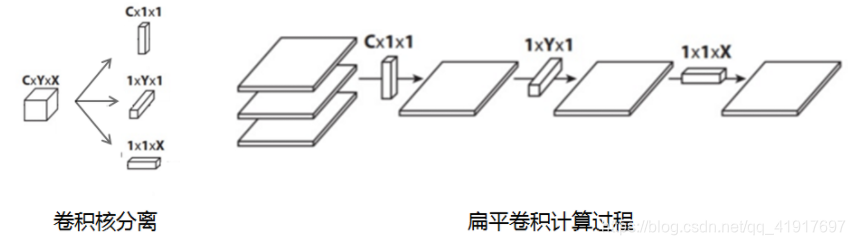

扁平卷积是将标准卷积核拆分为3个1x1的卷积核，然后再分别对输入层进行卷积计算。这种方式，跟前面的“空间可分离卷积”类似，如下图：

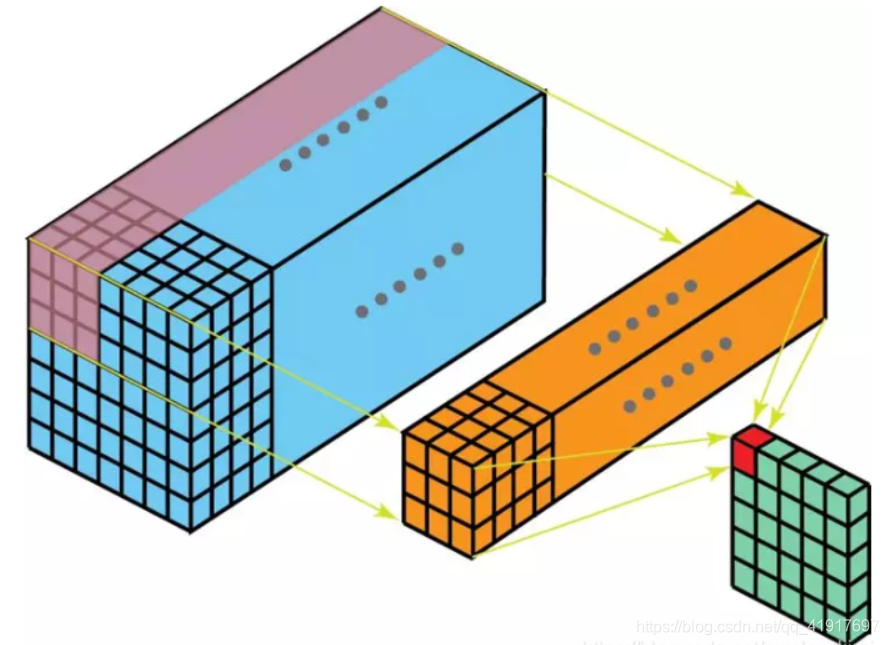

3.分组卷积Group Conv

就是将原本的输出通道C给分成G组，然后每一组有N个卷积核（卷积核的通道为C/G）

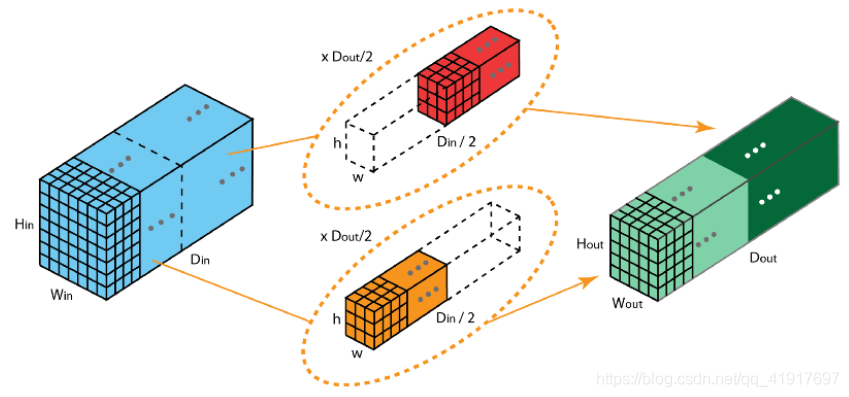

，每组各自卷积，然后拼接到一起。这样的好处是，卷积核个数不变但卷积核从原本的C维变为只需要C/G维，卷积核的参数变少为原来的1/G。ResNext里就用的分组卷积。如下图，G=2：

混合分组卷积Shuffled Grouped Convolution

在分组卷积中，卷积核被分成多个组后，输入层卷积计算的结果仍按照原先的顺序进行合并组合，这就阻碍了模型在训练期间特征信息在通道组之间流动，同时还削弱了特征表示。而混合分组卷积，便是将分组卷积后的计算结果混合交叉在一起输出。ShuffleNet就是采用的此方法，提升轻量型网络的性能。

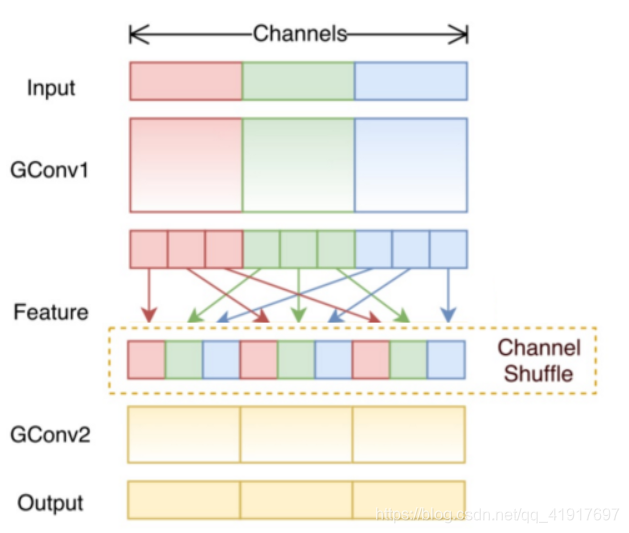

如下图，在第一层分组卷积（GConv1）计算后，得到的特征图先进行拆组，再混合交叉，形成新的结果输入到第二层分组卷积（GConv2）中：

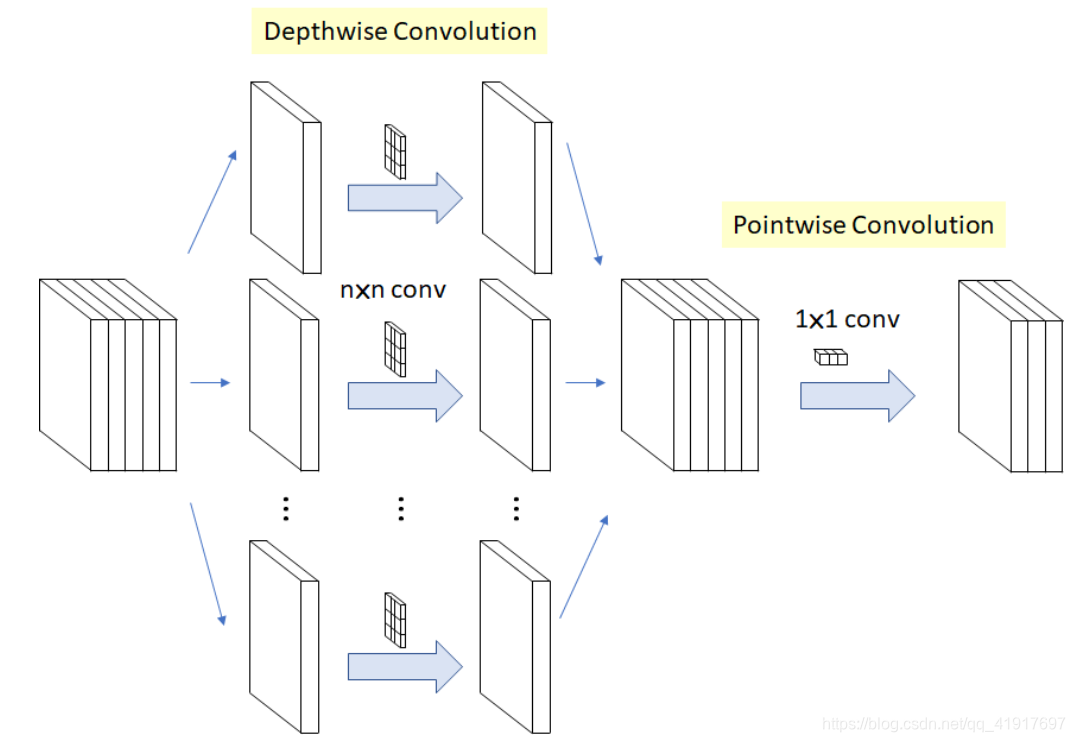

4.深度可分离卷积Depthwise Separable Conv

首先需要介绍以下的卷积操作：

Depthwise Convolution

当分组数量等于输入维度，输出维度数量也等于输入维度数量，即G=N=C、N个卷积核每个尺寸为1∗K∗K时，Group Convolution就成了Depthwise Convolution，参见MobileNet和Xception等，参数量进一步缩减（将分组卷积给做到极致，以此达到压缩模型的目的）。可以看作是把输入的特征切成一片一片的，卷积核也是一片一片的。

注意与Global Average Pooling（GAP）的区别：GDC 给每个位置赋予了可学习的权重（对于已对齐的图像这很有效，比如人脸，中心位置和边界位置的权重自然应该不同）。然后全局池化是没有需要学习的参数的。

Pointwise Convolution

其实就是1x1的卷积，前面将各个维度分开提取特征，这里就是将整个特征进行贯穿融合。也是为了让模型在训练期间特征信息在各层之间流动。当然1x1卷积还有降维和升维的作用。

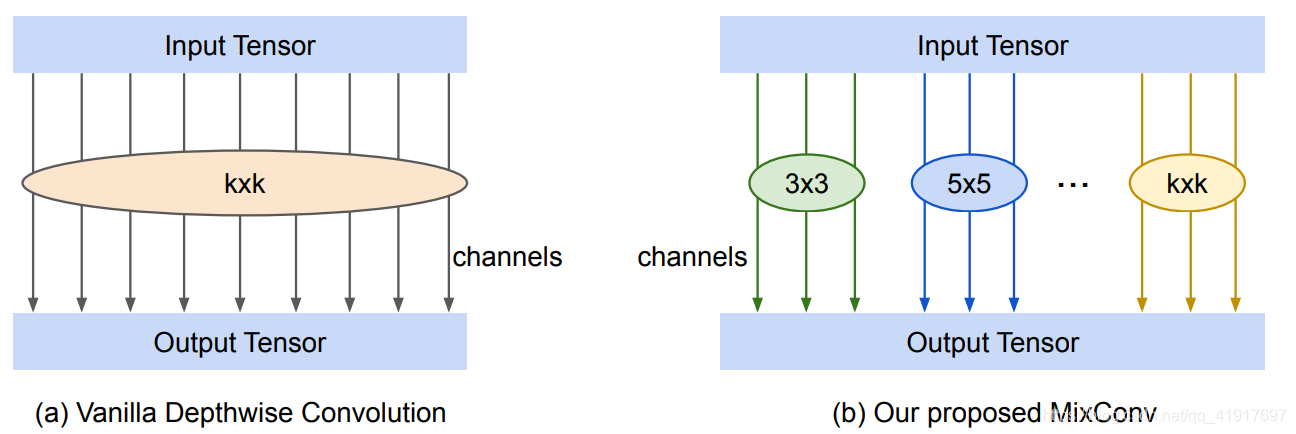

混合深度分离卷积Mixed Depthwise Convolution Kernels

MixConv=Group Conv+Inception，分组卷积，但是每组上的卷积核尺寸不太一样。出自轻量级网络之MixNet

5.空洞卷积(扩张卷积)Dilated Convolutions

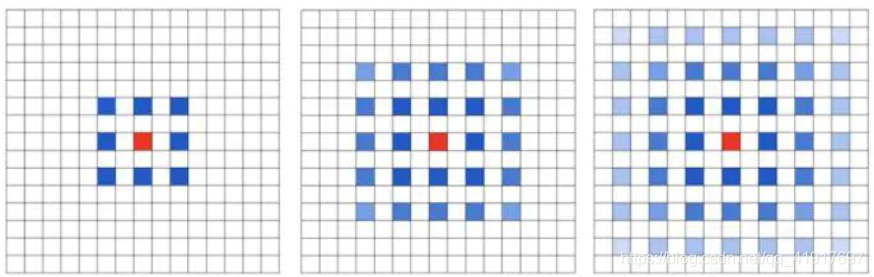

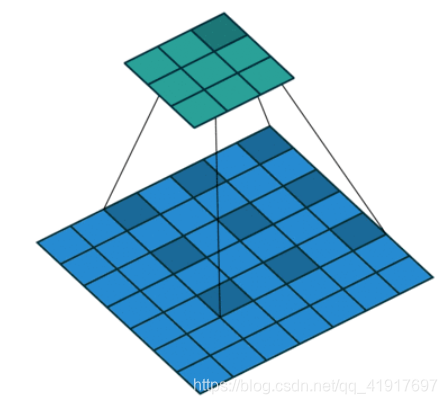

空洞卷积引入另一个卷积层的参数被称为扩张率。这定义了内核中值之间的间距。扩张速率为2的3x3内核将具有与5x5内核相同的视野，而只使用9个参数。 想象一下，使用5x5内核并删除每个间隔的行和列。（如下图所示）

不需要增加参数运算成本就能「观察」大的感受野。正因为此，空洞卷积常被用以低成本地增加输出单元上的感受野，同时还不需要增加卷积核大小，当多个空洞卷积一个接一个堆叠在一起时，这种方式是非常有效的。系统能以相同的计算成本，提供更大的感受野。在实时分割领域特别受欢迎。

缺点：kernel 并不连续，也就是并不是所有的 pixel 都用来计算了，因此这里将信息看做 checker-board 的方式会损失信息的连续性。这对 pixel-level dense prediction 的任务来说是致命的。光采用大 dilation rate 的信息或许只对一些大物体分割有效果，而对小物体来说可能则有弊无利了。

改进的话，可以去查一下Hybrid Dilated Convolution、ASPP。

6.反卷积（转置卷积）Transposed Convolutions

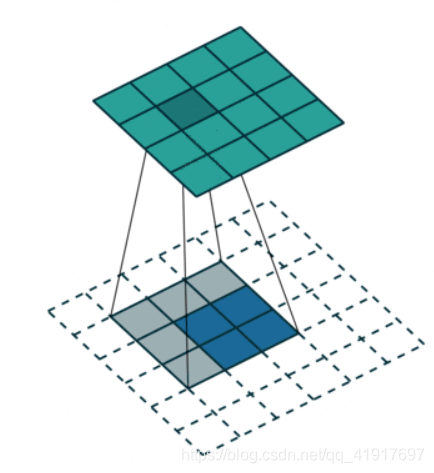

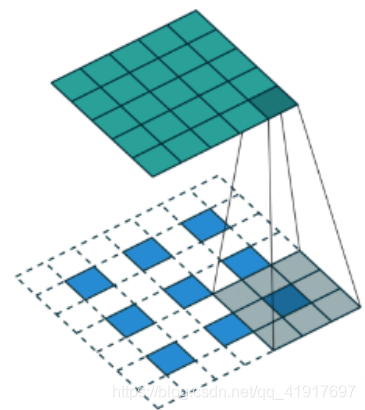

以下是步进为1和步进为2的反卷积示意图：

反卷积（转置卷积）作用：

1. CNN可视化，通过反卷积将卷积得到的feature map还原到像素空间，来观察feature map对哪些pattern相应最大，即可视化哪些特征是卷积操作提取出来的；可以看我之前的文章：ZF-Net的卷积网络可视化

2. FCN全卷积网络中，由于要对图像进行像素级的分割，需要将图像尺寸还原到原来的大小，类似upsampling的操作，所以需要采用反卷积；

3. GAN对抗式生成网络中，由于需要从输入图像到生成图像，自然需要将提取的特征图还原到和原图同样尺寸的大小，即也需要反卷积操作。

反卷积其实是一个误导，这里真正的名字就是转秩卷积操作。其实是先按照一定的比例通过补0来扩大输入图像的尺寸，接着旋转卷积核，再进行正向卷积。。反卷积只能恢复尺寸，不能恢复数值。https://blog.csdn.net/qq_41917697/article/details/113752545

7.可变型卷积Deformable Convolution

传统的卷积采用固定尺寸的卷积核，不能很好地适应几何形变。可形变卷积，卷积核的形状是可变的，也就是感受野可以变化，但注意感受野的元素是“不变”的。

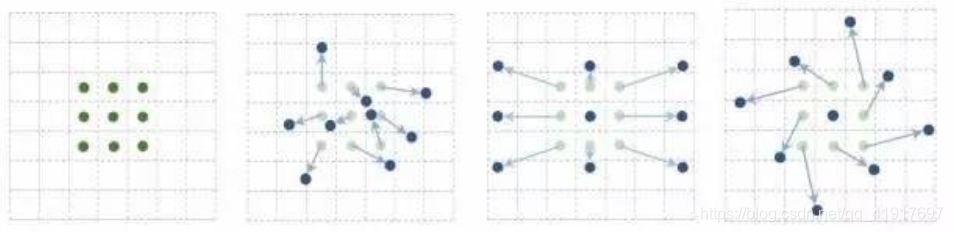

标准卷积中的规则格点采样是导致网络难以适应几何形变的“罪魁祸首”，为了削弱这个限制，对卷积核中每个采样点的位置都增加了一个偏移变量，可以实现在当前位置附近随意采样而不局限于之前的规则格点。

部分图源：技术之家–图解AI
