自控原理（1）——流程图的化简及Mason公式

等效变化的原则

对流程图的任何一部分进行变换时，应该遵循等效变换原则——变换前后系统总的传递函数应该保持不变。

3种基本变换

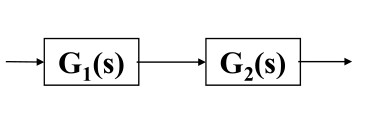

串联
在这里插入图片描述
$\phi(s)=G_{1}(s)G_{2}(s)$

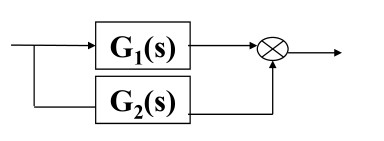

并联
在这里插入图片描述
$\phi(s)=G_{1}(s)+G_{2}(s)$

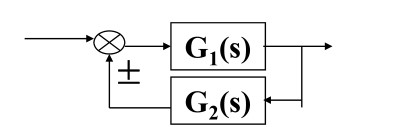

反馈
在这里插入图片描述
$\phi(s)=\frac{G_{1}(s)}{1\mp G_{2}(s)}$

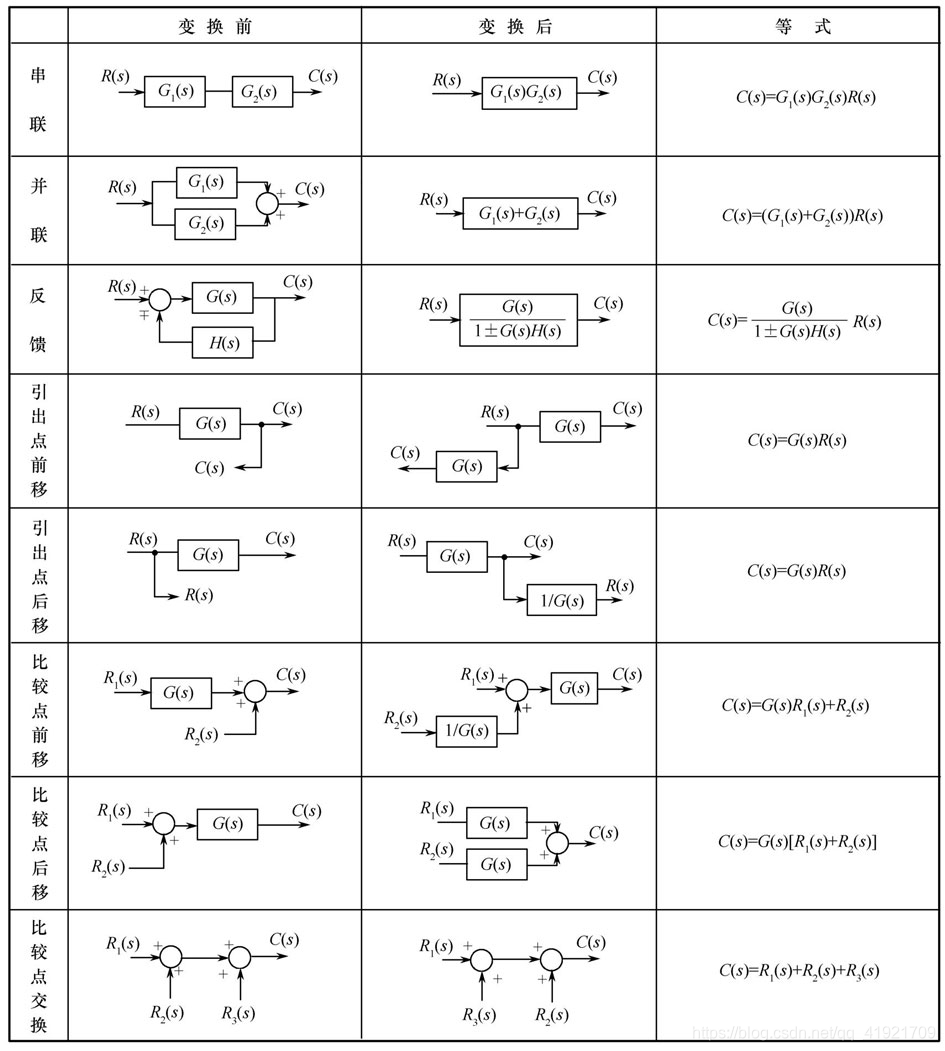

引出点，比较点变化

在这里插入图片描述

梅逊（Mason）公式

梅逊（mason）公式是美国麻省理工学院S.J.Mason 于20世纪50年代提出的。借助梅逊公式，不经过任何结构变换，便可以得到系统的传递函数。极大的降低流程图化简的难度，是自动控制史上一项很具有代表的成就。

梅逊公式表达式

$\phi(s)=\frac{\sum{P_{k}{\Delta_{k}}}}{\Delta}$
$\Delta$ ：特征式
$\Delta=1-\sum{L_{i}}+\sum{L_{i}L_{j}}-\sum{L_{i}L_{j}L_{k}}+\cdots$
$\sum{L_{i}}$ ：所有两两互不接触的回路增益之和
$\sum{L_{i}L_{j}}$ ：所有回路（每个单独的回路）的回路增益之和
$\sum{L_{i}L_{j}L_{k}}$ ：所有三三互不接触的回路增益之和
$P_{k}$ ：从输入节点到输出节点的第 $K$ 条前向通路的增益
$\Delta_{k}$ ：在 $\Delta$ 中，将与第 $K$ 条前向通路接触的回路去除后，余下的 $\Delta$ ，称作余子式

相关例题

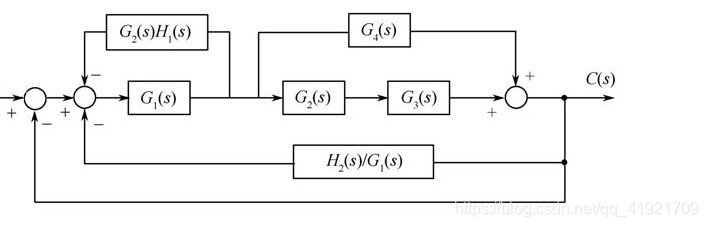

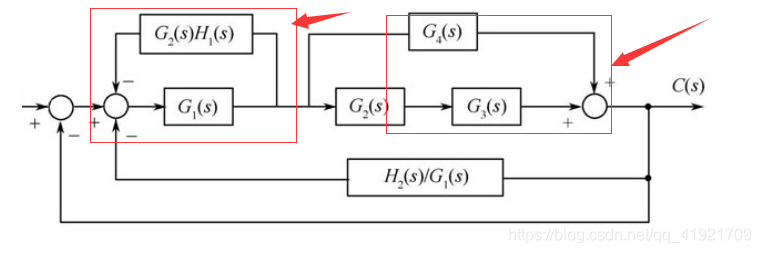

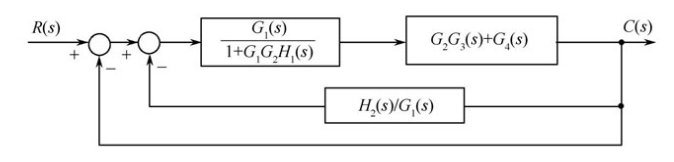

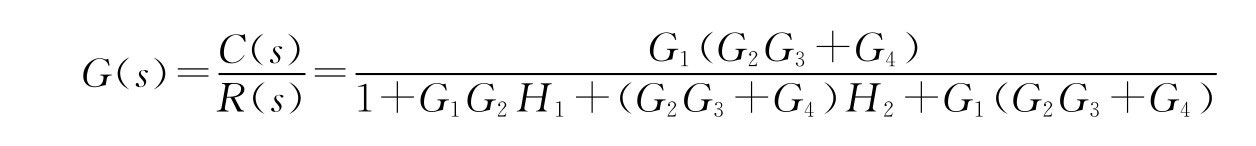

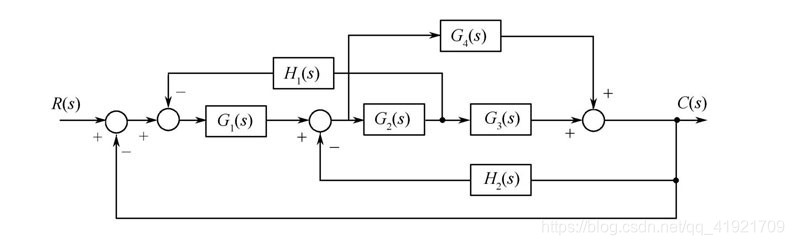

例2：对例1用#梅逊（Mason）公式求解，得出系统传递函数 $\phi(s)$ 。
在这里插入图片描述
解： $\sum{L_{i}}=-G_{1}(s)G_{2}(s)G_{3}(s)-G_{1}(s)G_{4}(s)-G_{2}(s)G_{3}(s)H_{2}(s)-G_{1}(s)G_{2}(s)H_{1}(s)-G_{4}(s)H_{2}(s)$
没有两个及两个以上互不接触得回环，故
$\Delta=1+G_{1}(s)G_{2}(s)G_{3}(s)+G_{1}(s)G_{4}(s)+G_{2}(s)G_{3}(s)H_{2}(s)+G_{1}(s)G_{2}(s)H_{1}(s)+G_{4}(s)H_{2}(s)$
前向通路
$P_{1}=G_{1}(s)G_{2}(s)G_{3}(s)$
$P_{2}=G_{1}(s)G_{4}(s)$
余子式
$\Delta_{1}=1$
$\Delta_{2}=1$
故
$\phi(s)=\frac{G_{1}(s)G_{2}(s)G_{3}(s)+G_{1}(s)G_{4}(s)}{1+G_{1}(s)G_{2}(s)G_{3}(s)+G_{1}(s)G_{4}(s)+G_{2}(s)G_{3}(s)H_{2}(s)+G_{1}(s)G_{2}(s)H_{1}(s)+G_{4}(s)H_{2}(s)}$
