3.4.2数据库系统-逻辑结构设计：逻辑结构设计流程、关系模式转换

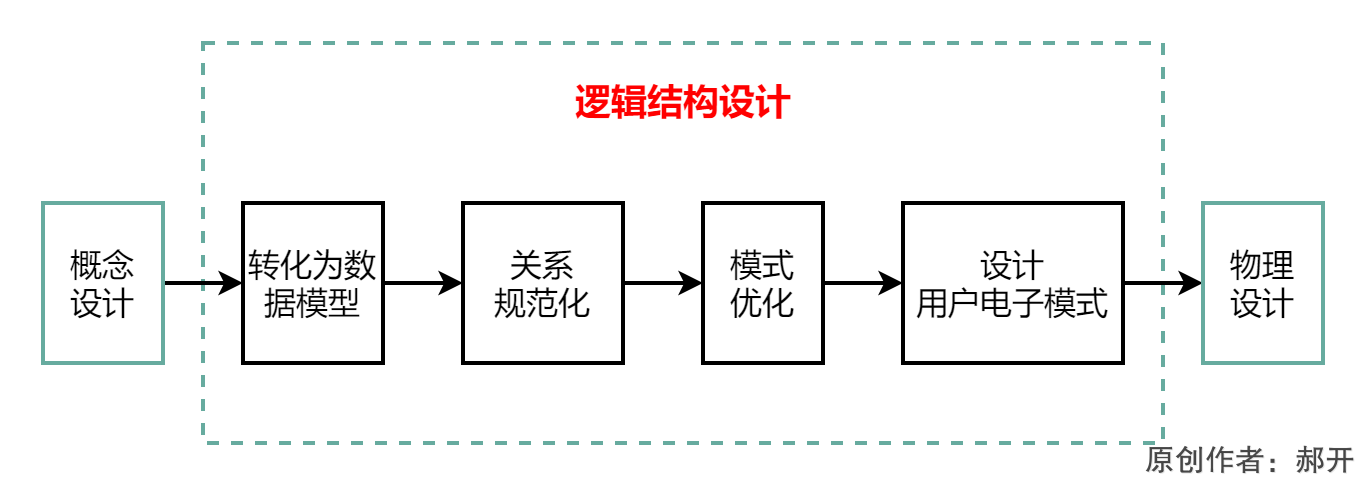

逻辑结构设计流程

ER图向关系模式的转换：

• 实体向关系模式的转换
• 联系向关系模式的转换

关系模式的泛化：
这个后面再说，内容比较多

确定完整性约束（保证数据的正确性）
用户试图的确定（提高数据的安全性和独立性）：

• 根据数据流图确定处理过程使用的视图
• 根据用户类别确定不同用户使用的视图

应用程序设计

关系模式转换

一个实体型必须转换为一个关系模式
联系转关系模式分为：
一对一联系的转换有两种方式：
①独立的关系模式：并入两端主键及联系自身属性。（主键：任一端主键）
②归并（任意一端）：并入另一端主键及联系自身属性。（主键：保持不变）

一对多联系的转换有两种方式：
①独立的关系模式：并入两端主键及联系自身属性。（主键：多端主键）
②归并（多端）：并入另一端主键及联系自身属性。（主键：保持不变）

多对多联系的转换只有一种方式：
独立的关系模式：并入两端主键及联系自身属性。（主键：两端主键的组合键）

联系类型	实体 （独立关系模式）	联系 （独立关系模式）	联系 （归并关系模式）	备注
1对1	√	√	√	并入任一端
1对多	√	√	√	并入多端
多对多	√	√	×

例如下题：

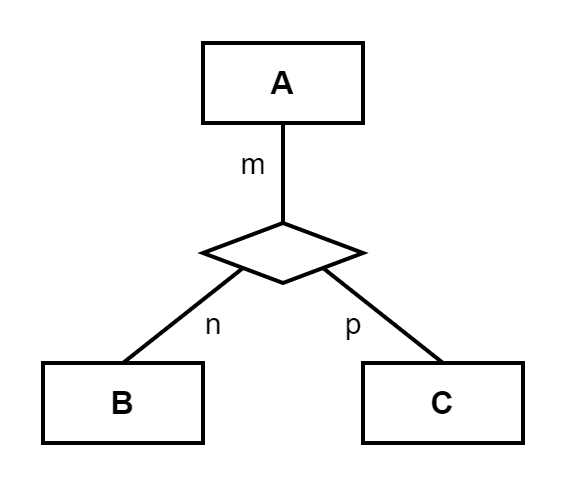

在数据库逻辑结构设计中，将ER模型转换为关系模型应遵循相关原则。对于三个不同实体集合它们之间的多对多联系m：n：p，最少可转换为（4）个关系模式。

ABC作为实体型，必须转换为独立关系模式，因此这里有3个关系模式

再看联系模式，三者直接为多对多，因此不能归并关系模式，而图中只三个公用一个联系，因此联系模式转换为1个关系模式。并不会考虑ABC分别来一个，因为联系已经抽象出来了，ABC是共同连接同一个联系。

总共需要4个。
