西门子PLC S7-1200硬件选择攻略


在自动化控制领域，西门子PLC S7-1200凭借出色性能和高性价比深受青睐。选择合适硬件是搭建高效稳定控制系统的关键，下面将为您详细介绍选择S7-1200硬件的步骤和方法。

一、明确控制需求

1. 确定输入输出点数：仔细梳理控制系统需接入的各类信号数量，如数字量输入（DI），像按钮、传感器的开关信号数量；数字量输出（DO），例如控制继电器、电磁阀等执行器的信号数量；模拟量输入（AI），如温度、压力传感器输出的连续变化信号数量；模拟量输出（AO），比如控制变频器、调节阀等设备的信号数量。

2. 评估控制任务复杂度：分析控制逻辑的复杂程度，简单任务如电机的启停控制；复杂任务可能涉及大量数据处理、复杂算法和多设备协同控制。若需执行复杂数学运算、逻辑判断，要选择处理能力更强的硬件。

3. 梳理通讯需求：确定系统与其他设备（如上位机、智能仪表、其他PLC等）的通讯需求，明确所需通讯协议，如PROFINET、MODBUS TCP等；以及通讯距离、数据传输速率要求。

二、CPU模块选型

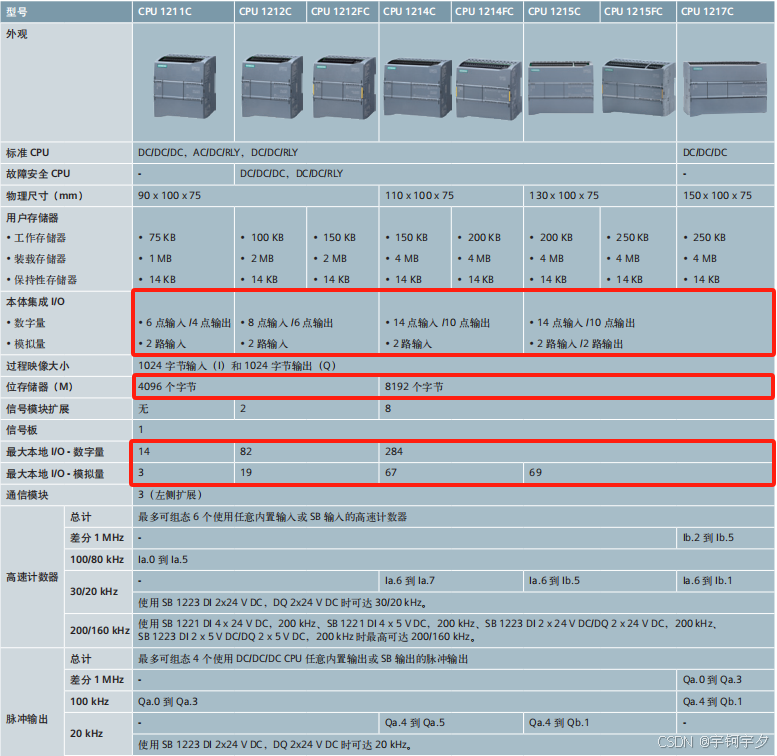

1. 依据输入输出点数和任务复杂度：CPU 1211C适用于小型简单控制系统，输入输出点数和处理能力有限；CPU 1212C适用于中型系统，在点数和扩展能力上有所提升；CPU 1214C处理能力更高，可扩展更多模块，适合较复杂控制系统；CPU 1215C和CPU 1217C适用于大型、超复杂控制系统，支持更多输入输出点，具备高级功能和强大扩展能力 。例如系统需20个数字量输入和15个数字量输出，控制任务中等复杂度，可选择CPU 1212C；若还有较多模拟量输入输出需求，可考虑CPU 1214C及以上型号。

2. 考虑存储容量：包括程序存储器和数据存储器，程序越大、数据处理量越多，所需存储容量越大。大型项目含复杂算法和大量数据存储，需选择大容量存储器的CPU，以保障系统高效运行，避免因存储不足导致运行异常。

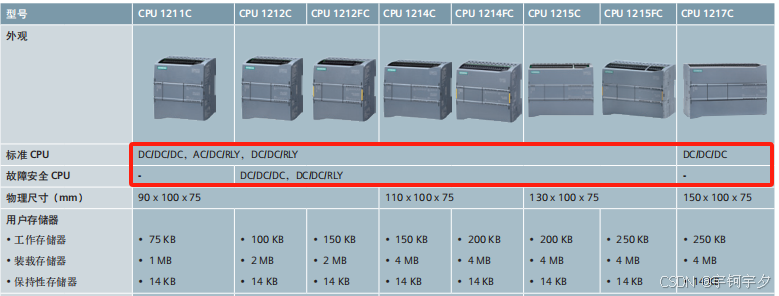

3. 关注供电方式：DC/DC/DC型号需24V DC供电，适用于直流电源环境；AC/DC/RLY适用于交流电源，要根据现场电力条件选择，确保供电稳定，影响系统稳定性。

三、IO模块选型

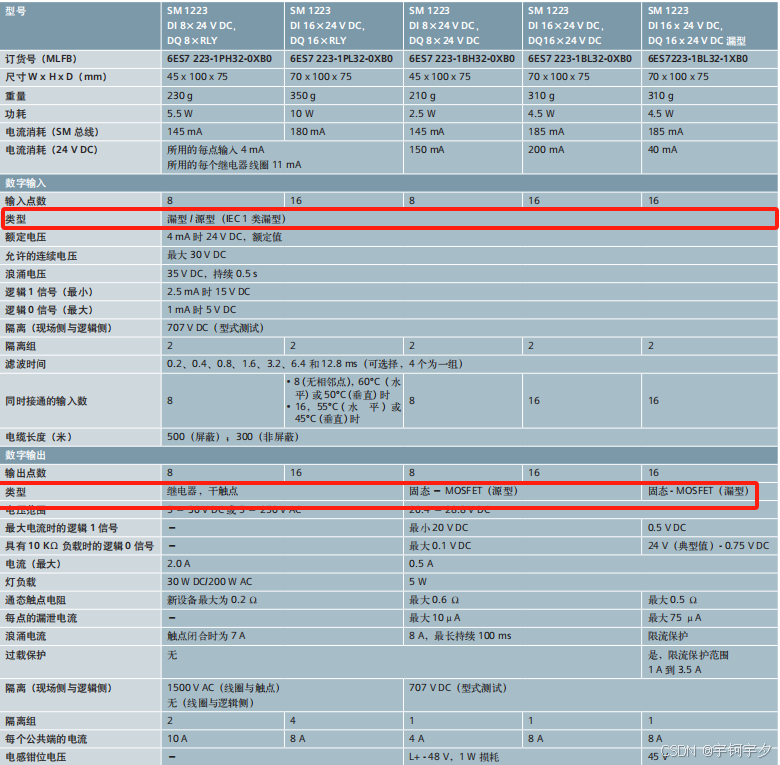

1. 数字量模块：根据数字量输入输出点数需求选择。数字量输入模块（DI）接收开关量信号，如检测设备的运行状态；数字量输出模块（DO）控制外部设备的开关动作。若系统有大量数字信号需处理，需配备足够数量的DI和DO模块，注意模块的输入输出类型（源型或漏型）要与外部设备匹配。

- 源型输入
外部信号电源正极接模块输入点，负极接COM端，电流从模块流出。

- 漏型输入
外部信号电源负极接模块输入点，正极接COM端，电流流入模块。

 - 源型输出
模块输出端为正极，电流流向负载（如继电器线圈正极接模块，负极接电源0V）。

- 漏型输出
模块输出端为负极，电流从负载流入模块（如继电器线圈正极接电源+24V，负极接模块）。

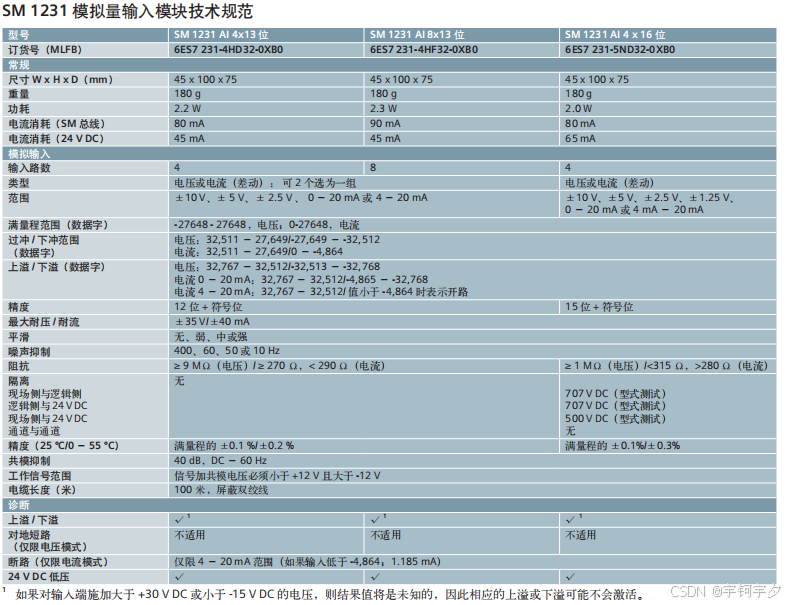

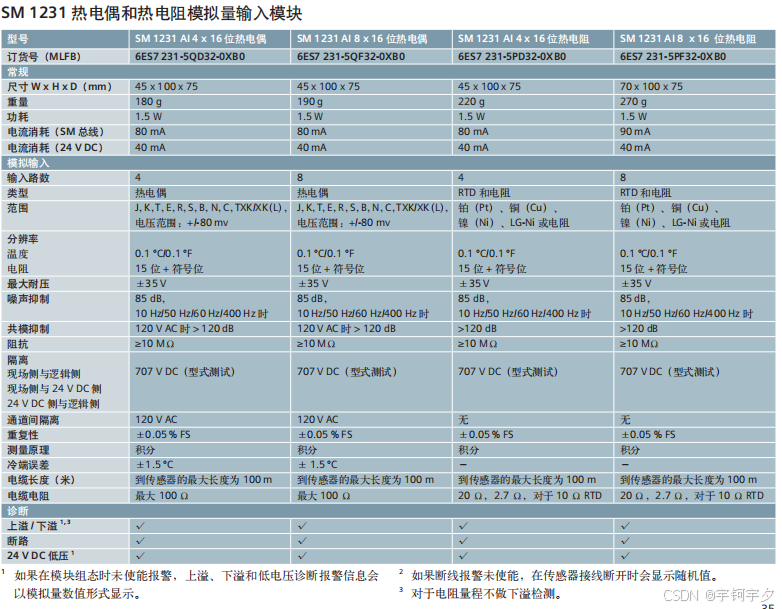

2. 模拟量模块：有模拟量输入模块（AI）和模拟量输出模块（AO）。AI模块接收模拟信号（温度、压力等），AO模块输出模拟信号控制设备。选择时关注测量类型和范围，如测量电流或电压的AI模块，支持信号类型（-10V到10V、4到20毫安等）要与传感器输出信号匹配，确保测量准确性和系统正常运行。


四、通信模块选型

1. 依据通信协议：若系统需与上位机通过以太网通讯，使用PROFINET协议，需选择支持PROFINET的以太网通讯模块；若与其他设备采用MODBUS TCP协议通讯，选择支持该协议的模块，确保通信模块与现有设备接口类型及通信需求兼容。

2. 考虑接口数量：根据需连接的设备数量选择，连接多个设备时，选择接口数量充足的通信模块，满足系统通信连接需求。

五、信号板选型

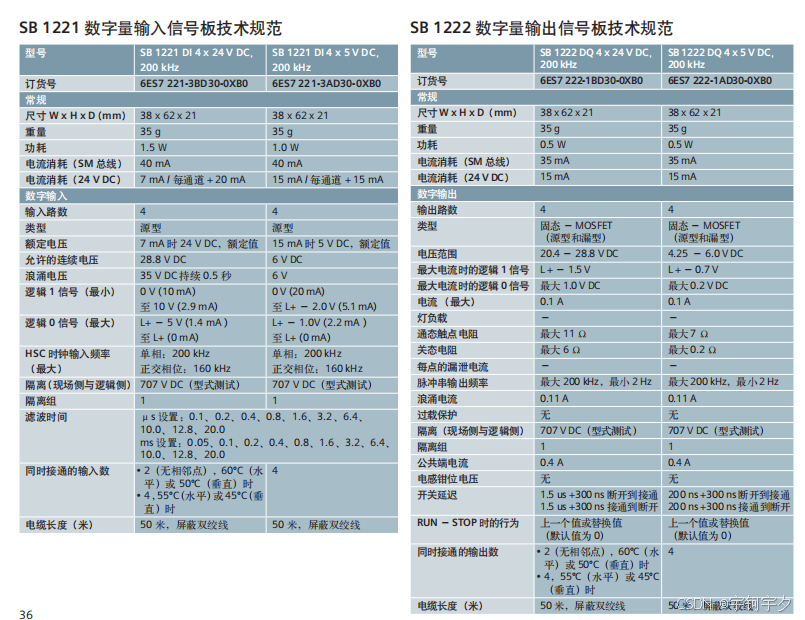

信号板安装在CPU正上方，虽功能不如其他模块直观，但能提升系统扩展便捷性和效率。系统有灵活扩展需求，如增加通信接口、数字量输入输出点时，可考虑选择合适信号板搭配，根据实际需求选择接口数量和功能合适的信号板。

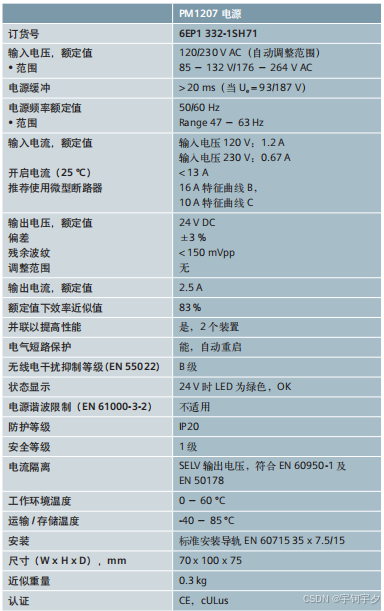

六、电源模块选型

1. 确定电源类型：根据现场供电条件选择交流电源（AC）或直流电源（DC）的电源模块，确保与供电系统匹配。

2. 选择合适电源电压：常见电源电压有24V DC、120V AC、230V AC等，选择与系统中其他设备电源电压一致的电源模块，避免电压不匹配损坏设备。

3. 计算电源功率：计算系统中所有模块的总功耗，选择功率大于总功耗的电源模块，保证电源有一定余量，确保系统稳定运行。
