1.STM32的3线SPI初始化:
void spi_init()
{
GPIO_InitTypeDef GPIO_InitStructure;
RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB ,ENABLE);
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_12|GPIO_Pin_13|GPIO_Pin_15; //SLEN
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
GPIO_Init(GPIOB, &GPIO_InitStructure);
GPIO_ResetBits(GPIOB, GPIO_Pin_15);
}
void sdata_In_Init()
{
GPIO_InitTypeDef GPIO_InitStructure;
RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB ,ENABLE);
/*SPI SDATA PB15*/
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_15; //SDATA
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN_FLOATING;
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
GPIO_Init(GPIOB, &GPIO_InitStructure);
}
void sdata_Out_Init()
{
GPIO_InitTypeDef GPIO_InitStructure;
RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB ,ENABLE);
/*SPI SDATA PB15*/
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_15; //SDATA
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
GPIO_Init(GPIOB, &GPIO_InitStructure);
}
2.STM32对HMC7044的C函数:

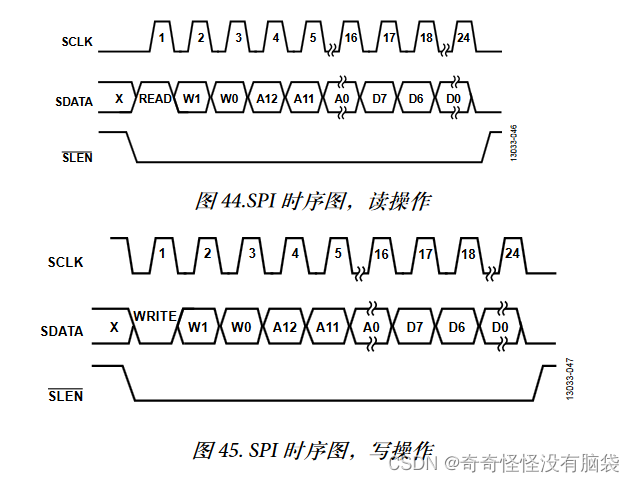

HMC7044数据手册上的读写时序图
void hmc7044_Write(unsigned long int addrData)
{
int i = 0;
sdata_Out_Init();
HMC7044_SPI_SLEN = 1;
HMC7044_SPI_SCLK = 0;
HMC7044_SPI_SDATA = 0;
delay_us(5);
HMC7044_SPI_SLEN = 0;
//trans data
for(i=0;i<24;i++)
{
HMC7044_SPI_SCLK = 0;
data2 = ((addrData>>(23-i)) & 0x1);
HMC7044_SPI_SDATA = data2;
delay_us(5);
HMC7044_SPI_SCLK = 1;
delay_us(5);
}
HMC7044_SPI_SLEN = 1;
}
uint8_t hmc7044_Read(unsigned long int addrData)
{
int i = 0;
uint8_t tempvalue = 0;
sdata_Out_Init();
HMC7044_SPI_SLEN = 1;
HMC7044_SPI_SCLK = 0;
HMC7044_SPI_SDATA = 0;
delay_us(5);
HMC7044_SPI_SLEN = 0;
//trans data
for(i=0;i<16;i++)
{
HMC7044_SPI_SCLK = 0;
data2 = ((addrData>>(15-i)) & 0x1);
HMC7044_SPI_SDATA = data2;
delay_us(5);
HMC7044_SPI_SCLK = 1;
delay_us(5);
}
sdata_In_Init();
for(i=0;i<8;i++)
{
HMC7044_SPI_SCLK = 0;
delay_us(5);
tempvalue<<=1;
HMC7044_SPI_SCLK = 1;
if(GPIO_ReadInputDataBit(GPIOB,GPIO_Pin_15))
{
tempvalue++;
}
delay_us(5);
}
HMC7044_SPI_SLEN = 1;
return tempvalue;
}
3.HMC7044需要按照芯片手册的顺序进行配置:
1.更新配置寄存器
2.配置PLL2寄存器
3.配置PLL1寄存器
4.配置SYSREF寄存器
5.配置输出通道的分频比等
6.软件重启:0x01寄存器

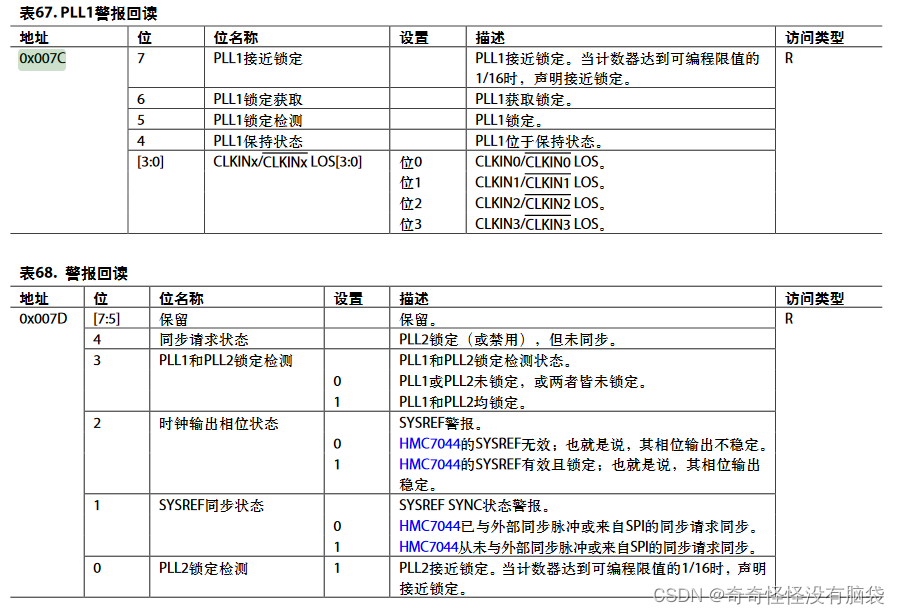

4.HMC7044的锁定检测:
PLL1锁定检测寄存器:
0x007C的bit5为1表示已锁定
PLL2锁定检测寄存器:
0x007D的bit3位1表示PLL1和PLL2已锁定
5.HMC7044配置上位机,可生成配置寄存器的数据:https://download.csdn.net/download/qq_41953165/8558160466https://download.csdn.net/download/qq_41953165/85581604
6.STM32F103配置HMC的dPLL2输出2.4G程序
STM32F103配置HMC7044程序-嵌入式文档类资源-CSDN下载https://download.csdn.net/download/qq_41953165/85655161
