使用自定义数据绘制脑地形矩阵图

梁小憨憨

已于 2023-07-03 09:59:31 修改

阅读量1.2k

点赞数

分类专栏： BCI 文章标签：矩阵 python numpy

于 2023-03-10 15:30:49 首次发布

本文链接：https://blog.csdn.net/qq_41990294/article/details/129442029

版权

最近做数据处理，想画点自己想要的图，但是找遍了各种库，都没有一个函数可以实现我想要的效果，所以关机时刻还得靠自己啊，自己动手丰衣足食，记录一下实现过程，方便以后查阅。

使用自定义数据绘制脑地形矩阵图

对于处理后的数据我想实现下图所示的效果，以矩阵的形式排列脑电地形图，并且我想让哪个地形图在那个地方他就可以去哪个地方。

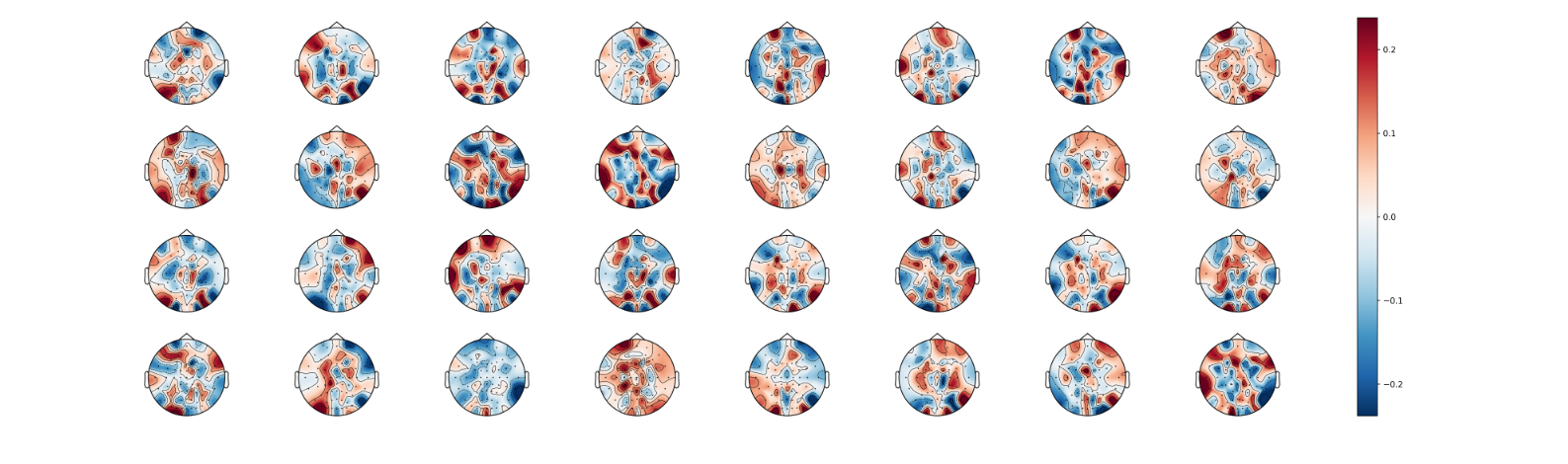

在这里插入图片描述

要实现上述的效果，起初没什么思路，我就在看mne.viz.plot_topomap的参数，看看有没有什么能设置的，结果并没有找到，然后就看到了这个函数的使用例子，想着点开看看有没有思路，结果看到了惊喜。

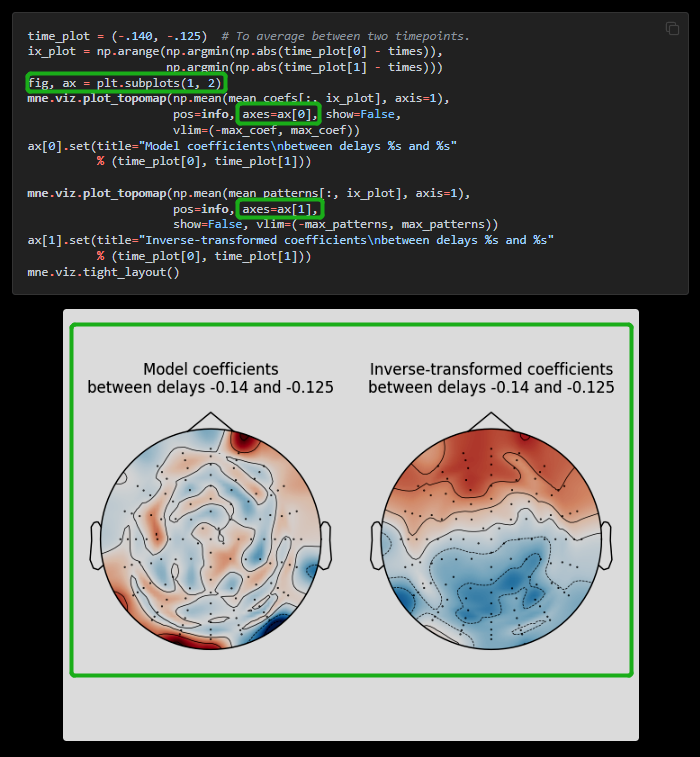

我在这篇文章Receptive Field Estimation and Prediction，看到了如下的内容，这不就是我想要的吗，可以实现地形图绘制位置的随意安排：

在这里插入图片描述

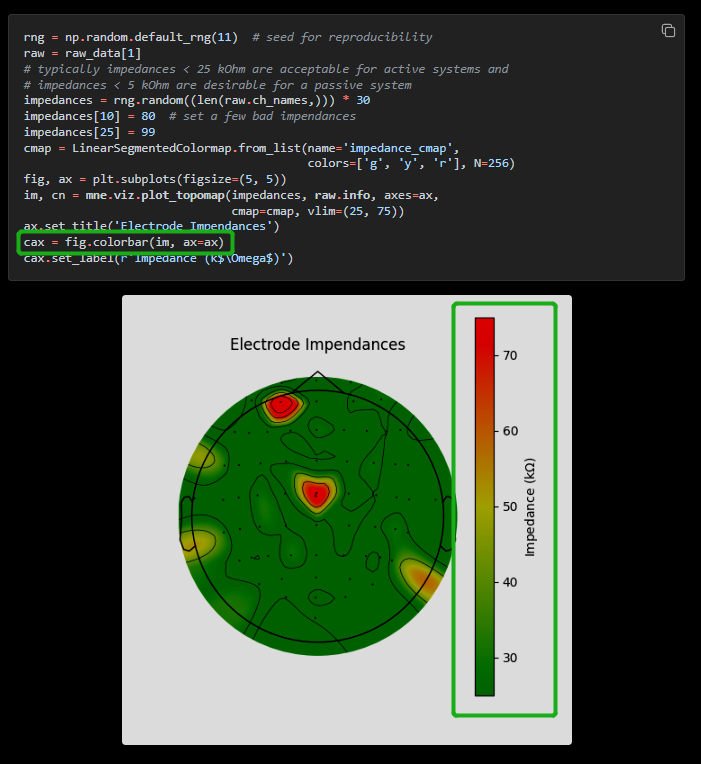

然后我又在这篇文章Identify EEG Electrodes Bridged by too much Gel看到了如下的内容，它还可以添加上颜色棒，就很不错。

在这里插入图片描述

然后结合这篇博客自定义数据+自定义montage模板绘制脑电地形图我们就可以写出如下的代码，实现我们的需求：

import mne
import numpy as np
import scipy.io
import matplotlib.pyplot as plt
import numpy as np
# 生成数据
data = np.random.randn(62,32)
# 加载自己修改的（好看的）脑电通道地形图文件
data1020 = pd.read_excel('1020.xlsx', index_col=0)
channels1020 = np.array(data1020.index)
