学习篇：PHY层

前言

学习内容结合了Ble_Core5.3中PHY层，参考相关博客，其中若有不足或不当之处，烦请之处，不甚感激。

一、发射机

发射功率

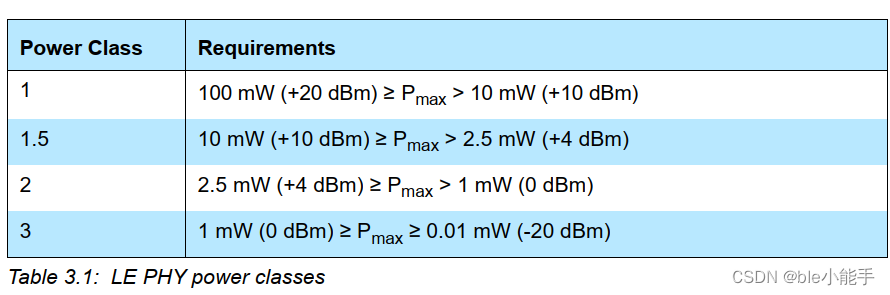

ble规范规定最大发射功率+20dBm，最小发射功率-20dBm，协议中将[-20,20]设置为四个挡位 。

+20dBm的发射功率对应100mW，-20dBm的发射功率对应0.01mW。

         如果发射功率过小则不可能导致不被其他设备发现，如果在较短距离使用高发射功率会导致接收机饱和引起链路故障。

调制特性

蓝牙协议标准1.1开始就采用了GFSK调制方式，具体选取的参数是码元速率1Mbps，时延带宽积BT=0.5，调制指数在0.45~0.55之间。协议规定基于中心频点的正频率偏差表示比特1，负频率偏差表示比特0，如下图。（频率偏差表示调制波与载波的频率差）

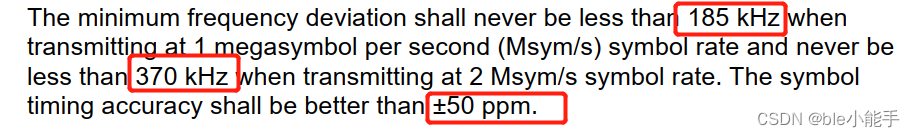

同时，BLE标准对频率偏差有如下规定：

        1.若PHY选择1sym/s，频率偏差需满足185Khz

        2.若PHY选择2 Msym/s，频率偏差需满足370Khz

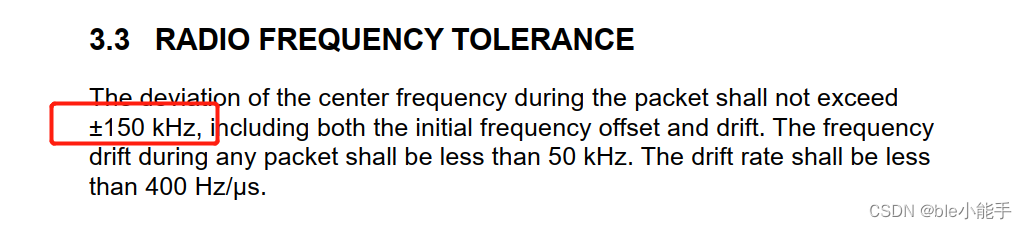

另外，BLE标准规定载波频率偏差必须低于150KHZ。

而咱们常说的2.4G中心频率是由芯片晶振倍频而来，若使用一款32Mhz@50ppm的晶振，那么经过倍频后，载波频率偏差范围则为120KHZ，因此在传输报文的时候中心频率2402MHz并不是严格的2402MHz，。

 二、接收机

接收灵敏度

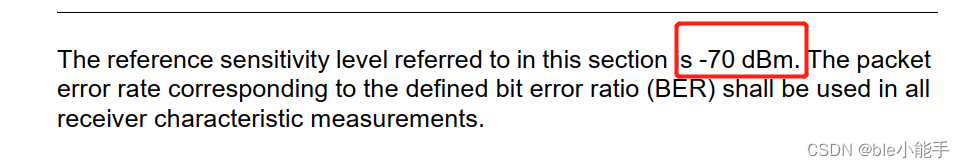

接收灵敏度表示芯片能够解调出来最小的信号的能力，通常以dBm为单位。蓝牙标准规定接收机的接收灵敏度需大于-70dBm。

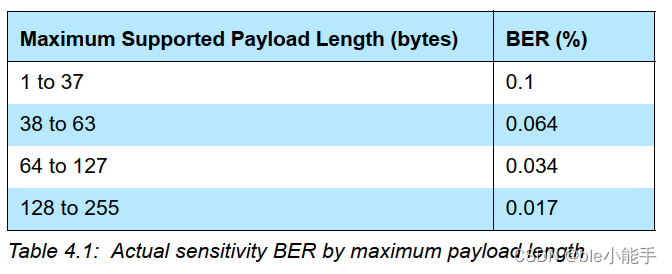

那么问题来了，信号在信道中传输必然引入噪声，不能对接收到的信号正确解码，那岂不是白用工？因此，引入误比特率BER的衡量标准，BLE规定了以下接收灵敏度，并选择0.1%作为其误码率接受标准。

功率P（单位mW）与信号强度SSI（单位dbBm）的换算公式

其换算公式如下：

SSI = 10 * log10（p）

例如10mW的发射功率：

SSI = 10 * log10（10）= 10dBm

例如0.000 000 1mW的接收灵敏度

SSI = 10 * log10（）= 10 *（-7）= - 70dBm。
