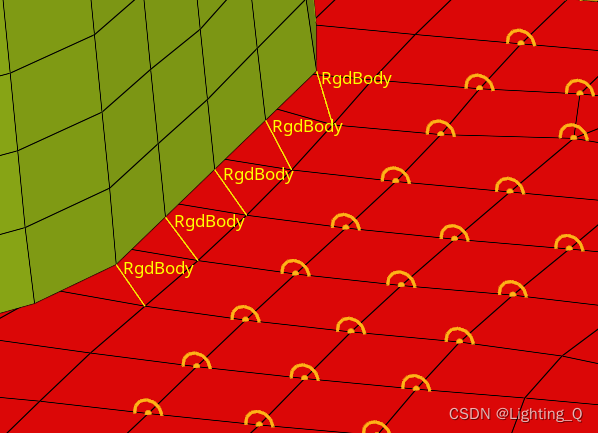

Rigid CNRB

用于连接两个柔性体之间，不能用于刚体

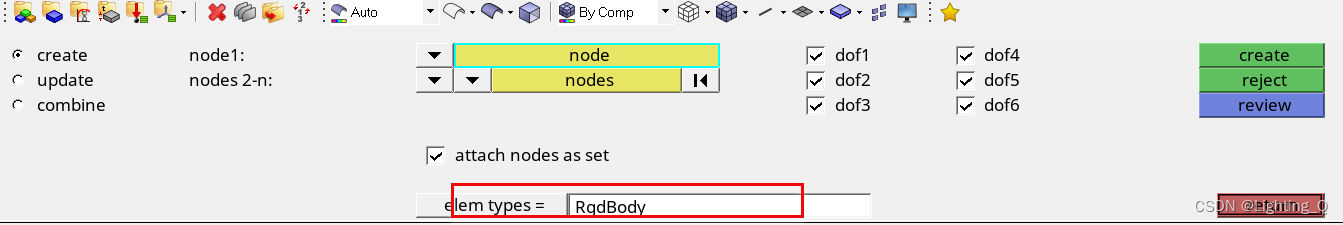

面板-1D-rigid
点calculate node可自动计算出一群node点的物理中心，不用自己创建了
在这里插入图片描述

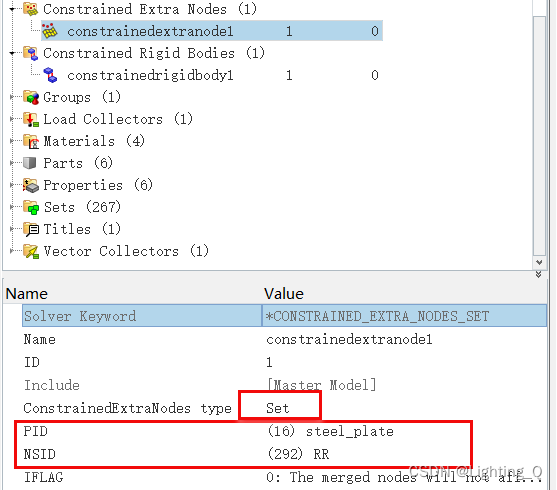

extra nodes

用于连接柔性体和刚体之间
右击创建 constrained-extra nodes
设置刚体的component 设置柔性体的set组
在这里插入图片描述

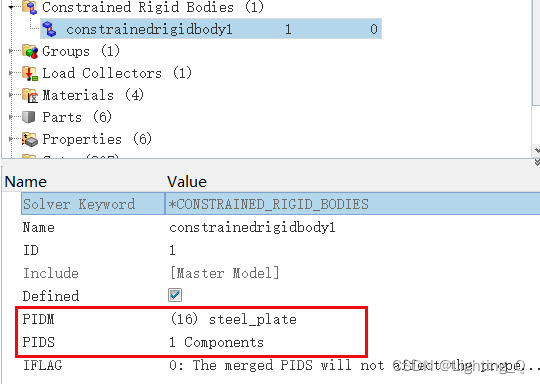

rigid bodies

用于连接刚体和刚体之间
右击创建 constrained-rigid bodies
设置主component和从component
在这里插入图片描述

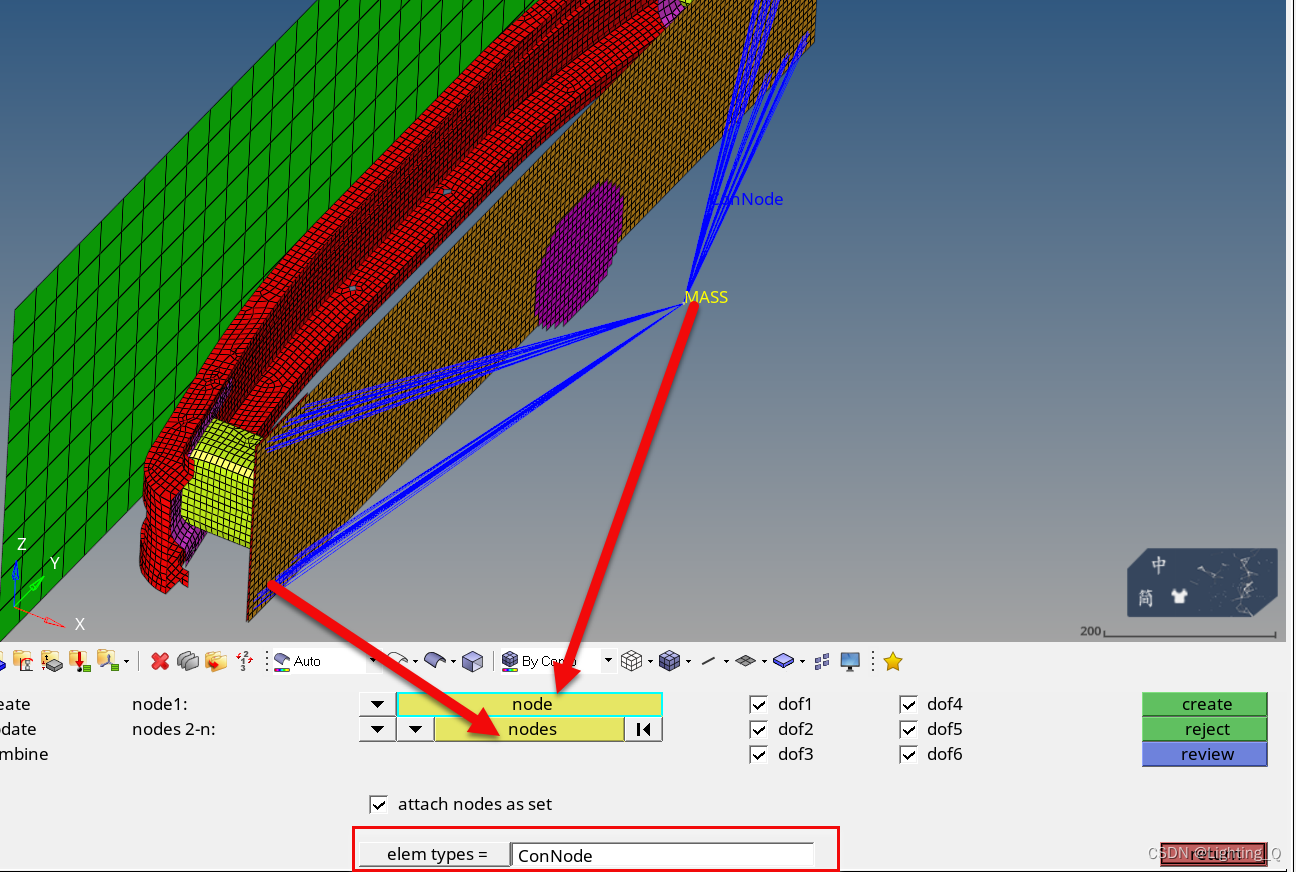

CONSTRAINED_INTERPOLATION（ConNode）

创建一个单独的component
用于设置质量点，注意不能连接在刚体的node点上
面板-1D-rigid 单元种类改为ConNode
设置 从节点 和主节点（群）
在这里插入图片描述

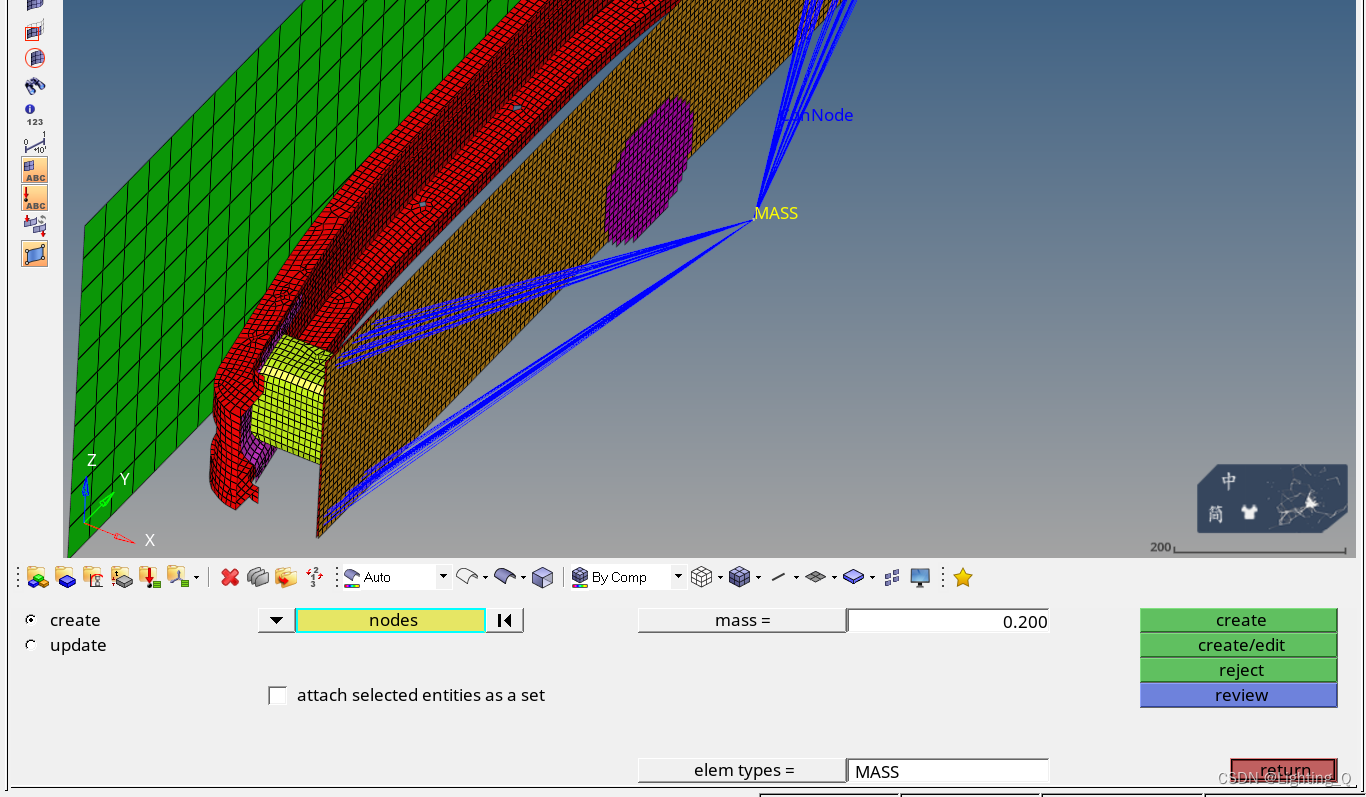

面板-1D-mass
选择node点 设置质量（单位为t吨）
在这里插入图片描述

注意 CNRB和 extra nodes之间不能重合 否则会报错

在这里插入图片描述
