allegro17.2如何转16.6？ allegro17.4和17.2可以互转吗？allegro16.6如何转allegro15.7? allegro之间如何互转？

来自群友的疑难杂症（加杨老师V信：PCB206 可入群）：：群里总是有蛮多人问关于allegro降版本的问题，特别是由17.2降到16.6版本，问题最多，这里杨老师整理下从目前17.4如何降到15.1版本的过程

在小的升级版本中还是比较好转换的，低版本可以直接用高版本打开，而高版本可以直接导出低版本，比如15.7降15.5，比如16.6降16.3版本。比较麻烦的就是大的升级，比如15版本升级到16版本，16版本升级到17版本，cadence公司是没有直接可以降版本的功能。



这里就要借助于allegro skill来降大升级下的版本。

目前allegro17.4版本已经推出，

有需要的朋友可以自行下载：https://pan.baidu.com/s/1FQZahBNpnL4NrDFZl9JVXA  提取码：g5gy



From allegro17.4 to allegro 17.2

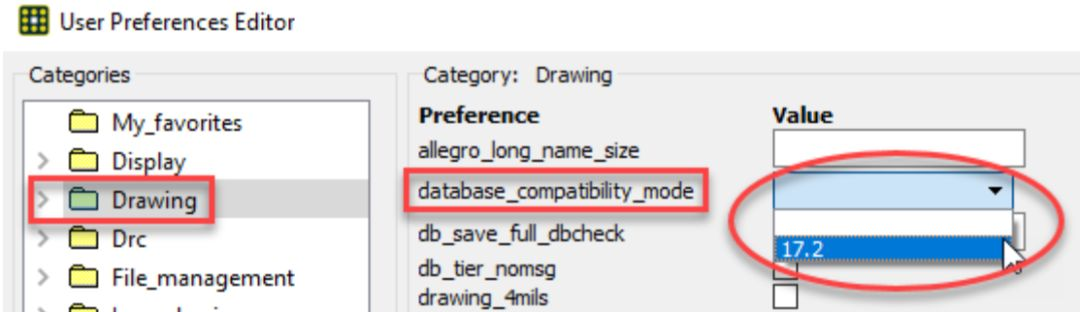

17.4相对于17.2还是有一些更新，这里先说说版本之间的转换。17版本之后其实就开始实现更好的兼容了，如下图所示，选择这一项后，17.2和17.4之间的转化就比较简单了。





From allegro17.2 to allegro 16.6

相信这个才是绝大部分人需要的。杨老师曾经说过每次的大升级allegro自身是不能转换的，只能借助skill实现，当然还可以用不同的软件实现（这个准确度就不能保障）

第一种方案（尽量不采取）：可以先把17.2的版本转成AD版，然后再将AD导回低版本的allegro 16.6就可以了！(说明：转化之前必须确保电脑已经安装了cadence 17.2)

第二种方案（skill杨老师亲测可行）：

1,下载：https://pan.baidu.com/s/1MZDnkJjhfLu2G4OYyl35Wg

提取码：sdqe   下载后，解压放入PCBENV目录下，在allegro.ilinit文件中添加一句loadi("x_downrev17.il" "deargds")

2.打开17.2版本的PCB文件,执行Command>downrev17命令, 选择数据导出的目录(建议使用默认目录)，然后执行导出。
3.打开Allegro16.6软件,执行Command>downrev17命令，选择上一步17.2数据导出的目录位置，然后进行导入即可。



注意事项：需要同时有17.2版本和16.6版本，注意导入前先指向库路径，最后导入成功后建议核对下网表和封装

From allegro16.6 to allegro 16.3

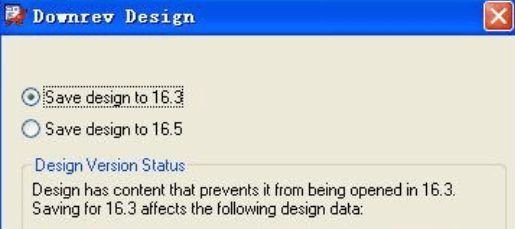

这个在小升级版本，可以在软件中直接降版本：

File-----EXPORT-----DOWNREV DESIGN



From allegro16.3 to allegro 15.7

这个和17.2降16.6方法一致

第一种方案：可以通过Allegro--CAMCAD--Powerpcb--Allegro  其他通过不同软件转换成功也是一样的原理，较复杂 并且容易丢失一些东西，不建议使用。



第二种方案：用skill

1,下载skill：https://pan.baidu.com/s/1HN5NUQhEo6j_dSrsY5MQmw

提取码：gmzl

加载skill 进行转换。当然有其他skill可以实现功能的也是一样的道理。



From allegro15.7 to allegro 15.1

这个在小升级版本，可以在软件中直接降版本，这里就不再重复



至此已经完美从17.4降到15.1，而从15.1到17.4是比较简单的，直接用高版本打开即可完成升级。此篇文章的目的在于解答群友关于软件版本不通用的问题。
