问题背景

我们经常习惯新建原理图，画着画着发现器件放不下了，需要扩大其图纸规格等参数，如何修改？都是改图纸参数（properties），但不同版本操作窗口的位置不同

下面将超详细操作（以Altium Designer 19.1.15版本为例）

关键：找到改参数的位置

一般有两个位置（1）默认优先设置里（2）当前操作面板

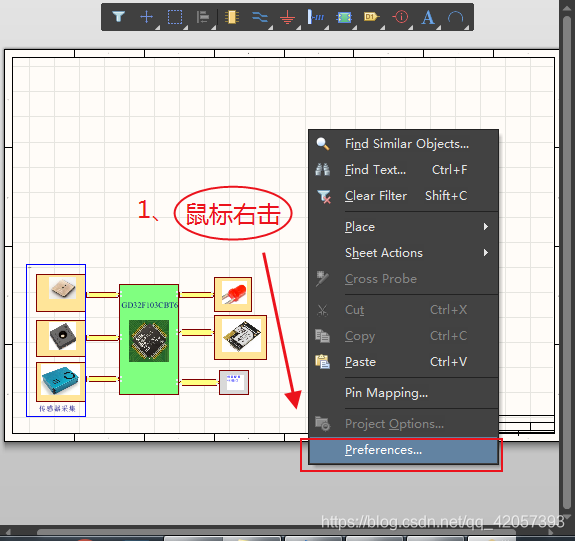

【鼠标右击】—>【Preferences…】—>【Sheet Size】

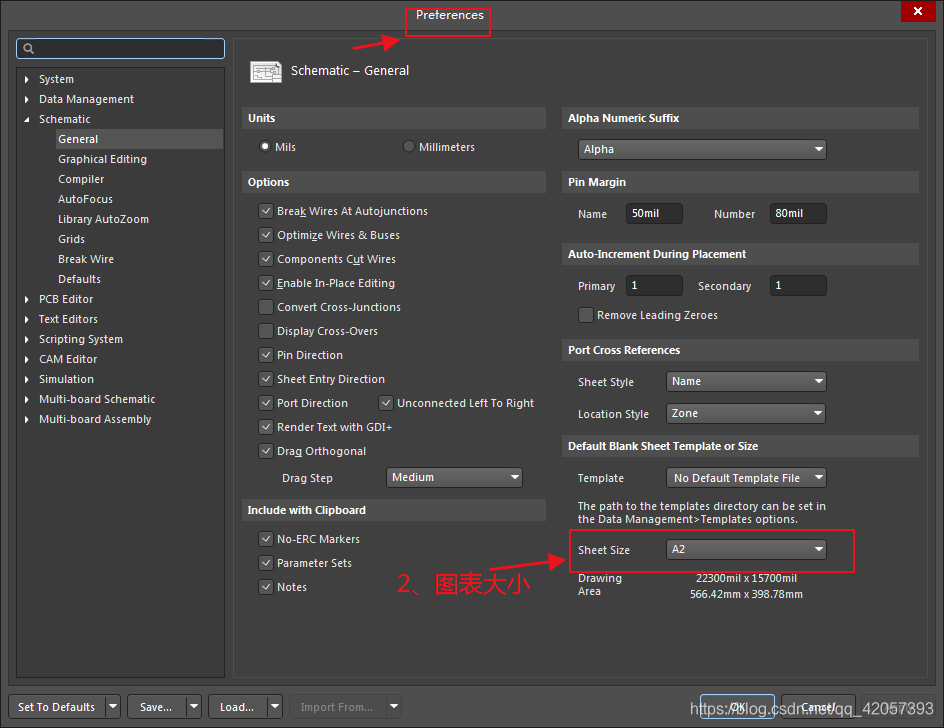

在Preferences整个界面中，都是设置默认参数的。（即每次打开软件默认的，如图纸A4大小）
这里面改是在下次及以后画图生效，对当前原理图图纸没起到作用。

下面我们再回到画原理图的编辑界面：

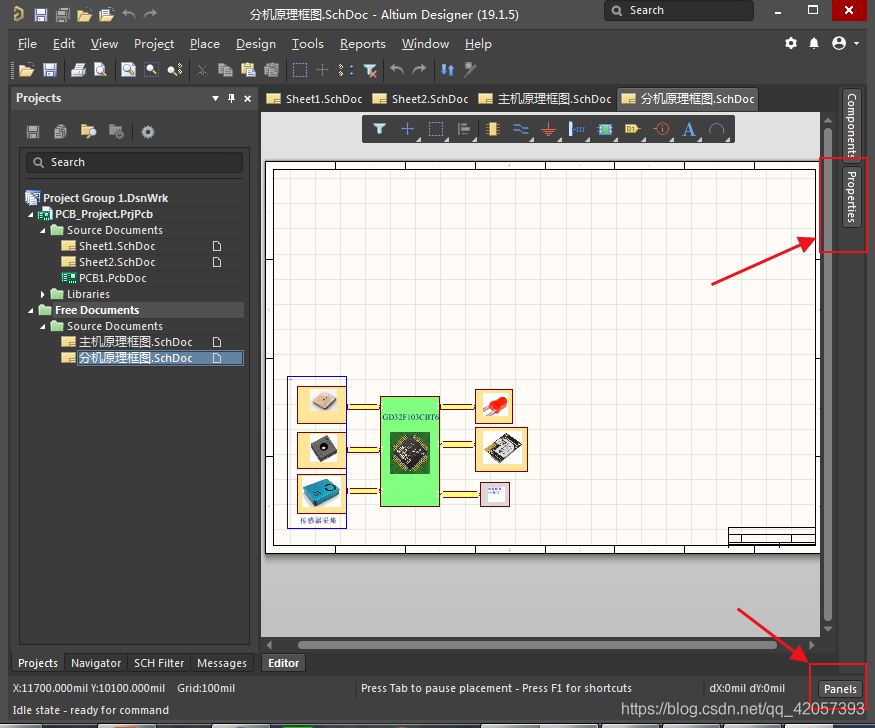

在整个软件右侧栏可以看到【Preferences】。（如没有这个，可能是隐藏了，点【Panels】显示。或者整个界面栏不是默认的）

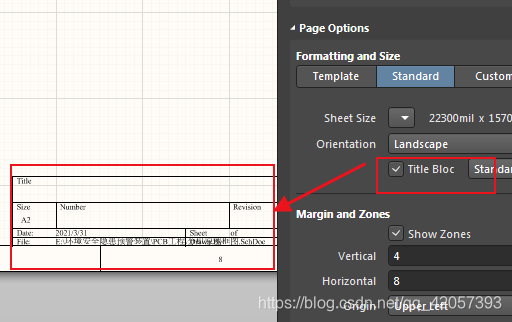

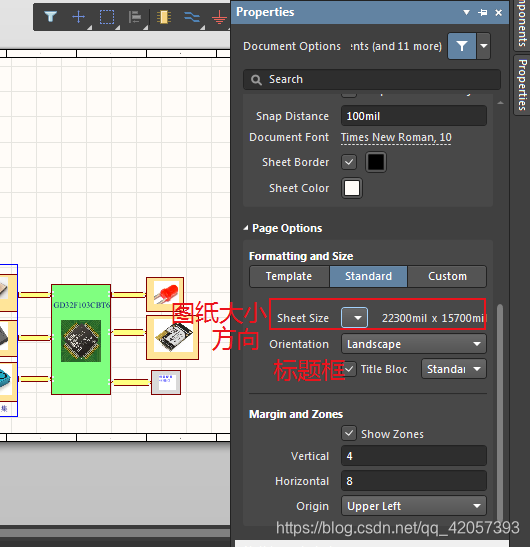

我们在右下侧可以看到【Sheet Size】、【Orientation】、【Title Bloc】是修改图纸参数的。其中【Title Bloc】是否勾选，表示整个原理图右下角有无图纸信息落款框

图纸信息落款框不想用默认的，那就根据个人喜好或者公司规定要求来自己画。

改图纸参数已修改OK。
