HC-SR04模块是常用的超声波测距模块。本文总结出该模块在51和32两种MCU的应用示例，以供大家学习交流。

硬件

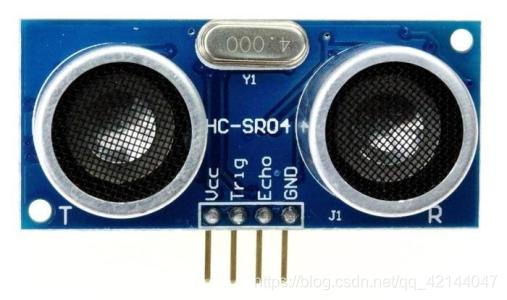

HC-SR04超声波传感器
上图是该模块的样子，它有四个引脚，其电气特性如下：
超声波引脚功能图
其测距原理为：Trig引脚输入一个大于10us的高电平脉冲（注意必须是脉冲，如果不拉低不会有输出），然后它会自动发出一系列的超声波，经反射后，它会立刻从Echo引脚输出一段高电平，高电平延长的时间就是从发出声波到接收到声波的时间。因此距离计算公式为：

${\rm{dis = }}{{\rm{t}}_d}*{v_s}/2$
其中， $t_d$ 为高电平延时时长， $v_s$ 为声速，计算结果为距离。
上述过程的时序图如下：
超声波模块时序图（来自数据手册）
从上面的时序，我么大致可以给出程序流程，首先配置初始化引脚（51不需要，但是32需要），然后给Trig一个高电平脉冲，然后监控Echo引脚（可以把它配置为上升沿触发的外部中断），如果Echo为高，开启定时器，开始计时，最后计算结果输出即可。

软件

软件部分，我们分32和51两种MCU来讲。

基于stm32f10x

stm32的外设资源丰富，其中它的通用定时器和高级定时器支持输入捕获模式，所以我们可以配置它，然后捕获对应引脚上的高电平时间就可以得到发射+收到过程的总用时长。当然除了上面的那个思路，我们还有很多种方法，比如用外部中断监听Echo引脚，当上升沿的时候就触发计时，然后等待该引脚为低电平后，就读取计时值，然后计算距离。需要说明的是32的时钟源有好几个，为了保证一定的精度（这个问题后面还会再谈），最好选择外部时钟源。计数的话外设用基本定时器就可以了，当然用内部的sysTick也行，而且后者是cm3公有的外设，用后者反而会使得程序的可移植性较好。具体的代码比较多，这里只给出库函数版本的核心代码。如下：

void hc_sr04_init(void) //引脚初始化
{
		 GPIO_InitTypeDef  GPIO_InitStructure;

		 RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB, ENABLE);	 //使能PB端口时钟

		 GPIO_InitStructure.GPIO_Pin = GPIO_Pin_5;		//PB5接Trig引脚，在头文件里面会将此引脚重定义为Trig
		 GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP; 		 //推挽输出
		 GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
		 GPIO_Init(GPIOB, &GPIO_InitStructure);

		 GPIO_InitStructure.GPIO_Pin = GPIO_Pin_6;   //PB6接Echo引脚，在对应头文件里面会将此引脚重定义为Echo
		 GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPD; //设置下拉输入
		 GPIO_Init(GPIOB, &GPIO_InitStructure);
}
float getDistance(void) //获取一次距离
{
		Trig = 1; //高电平脉冲
		delay_us(20);
		Trig = 0;

		while(!Echo); //等待Echo高电平
		SysTick->CTRL = 0x000e0008; //未出现标志，9MHz，不触发异常， 先不开启计数
		SysTick->VAL = 0xffffff;
		SysTick->LOAD = 0xffffff;
		SysTick->CTRL |= 0x00000001; //Start counting
		while(Echo); //等待高电平结束
		SysTick->CTRL &= 0xfffffffe; //stop counting
		send_int_data(0xffffff - SysTick->VAL); //调试使用，用串口监控计数值，可注释掉

		return (0xffffff - SysTick->VAL)/9/(1e6)*170; //单位m
}

上面的代码采用32内部的SysTick作为计时器，它是一个24位的定时器。在stm32中，该外设以HCLK（AHB时钟）或它的8分频作为时钟源。它功能比较简单，只有4个寄存器（CTRL、VAL、LOAD、CALIB，最后一个一般不用），上面的程序中把它配置为了9MHz、不开启定时中断的工作模式。VAL寄存器存放着当前递减的数值（它只能向下计数），LOAD为自动重装载值。

基于at89c51/52

8位的MCU没有上面的32那么复杂，我们直接把该模块的驱动程序封装成两个函数，一个用来初始化，另一个用于获取一次距离值，直接上代码：

 //微秒级延时函数，延时t微秒，注意要包含头文件“intrins.h”
void delay_us(unsigned char t)
{
	while(t--)
	{
				_nop_();
	}
}

void HC_SR04_Init(void) //用到了T0计时器
{
		TMOD &= 0xf1; //把T0配置为16位的定时计数模式
}
float getDistance(void) //获取一次距离值
{
		unsigned int n;
		Trig = 1;
		TH0 = TL0 = 0;
		delay_us(10);
		Trig = 0; //10us以上的高电平脉冲
		while(!Echo); //等待返回，如果Echo为高就要开始计时了
		TR0 = 1;  //启动计时器
		while(Echo) ; //等待输出的高电平结束
		TR0 = 0; //关掉计时器
		n = (TH0)*256+TL0; //计算计数的数值
//		sendOneByte(TH0); //用于串口调试，可忽略
//		sendOneByte(' ');
//		sendOneByte(TL0);
		return 15.6672*n/100000; //单位m
}

代码使用方法：先初始化定时器，即调用初始化函数，然后每当需要距离值得时候调用getDistance函数即可。

注意事项

在使用该模块的过程中，难免会遇到一些问题，这里也总结一下。

测距精度问题
从该模块的数据手册中可以知道，当距离很近的时候（<40cm），误差很大，而且读数不稳定，其实从声波的特性就能想到，声波测距对面承担反射声波的载体最好表面光滑、面积比较大、并且和声波发出的方向最好垂直（除此之外，还有一些不可控的因素会影响测量精度，比如气温、室外的话还有风速等会影响声波的速度），这样测出来的值相对比较精确。至于，读数不稳定这一问题，个人认为，我们可以多读几次数，然后做滤波处理（常用的数字滤波算法及实现），这样就能减少误差，尽可能提高精度。
测距范围
关于测距范围，最小距离就是数据手册上提到的5cm，最大距离则是一个不定值，它即受制于程序的配置或MCU的能力，又受现实中一些不可控的因素的影响。我们先从程序这个角度分析，对于51/52单片机，假如51的晶振频率12MHz，那么我们把定时器配置为最大的16位的计时器，这样，可以记到的最大值为65536个，定时器12分频一下，得到时长65.536ms，设声速340m/s（仅适用于空气为介质的情况），那么最大距离为65ms*340/2/1000 ≈ 11m；对于32单片机，它的计时器有24位，如果只往下递减一次，那么最大距离值为0xffffff /9/(1e6)*340/2≈304m，如果大于此距离，还可以开启定时中断，累加计数的周期次数（一个计数周期就是从0xffffff计到0）。再从现实中的情况分析，声波发射和反射的过程中会损失相当一部分能量，所以距离过长，超声波可能就收不到反射回来的信号了。这时就得不到数据了，这种情况没法直接向上面那样定量分析，所以只需要明白，距离不要太大，也不要过小就行了。

上面封装好的驱动程序，会在微信公众号“24K纯学渣”上面开源出来，如有需要，回复“超声波”即可获取。

参考文献：
HC-SR中文数据手册
STM32数据手册
百度百科
