共轭传热拓扑优化算例分享

简介：

最近在B站上看到了一个共轭传热的拓扑优化案例，感觉很有意思，但是up并没有直接公开他的案例，这里复现一下。
算例文件（.mph）已上传至https://download.csdn.net/download/qq_42183549/75996650

1.首先进入comsol

选择二维模型，共轭传热、层流、优化模块。

2.建立几何模型

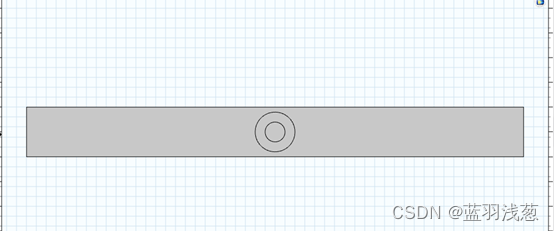

这里设置流场为1*0.1，圆形区域的半径分别为0.04与0.02。

3.设置物理场

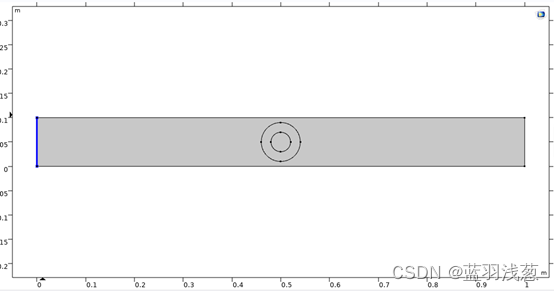

流体入口的压力设置为100pa
出口压力设置为0pa

4.设置材料属性

使用内置材料水与铝

内部小圆为铝（热源）

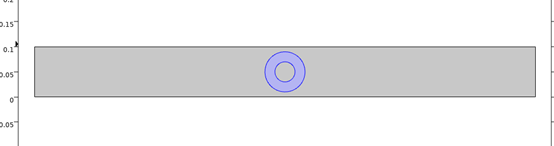

当然需要对设计域的材料物性进行插值，这里只对导热系数进行简单的插值。

5.设置密度法拓扑优化的必要参数

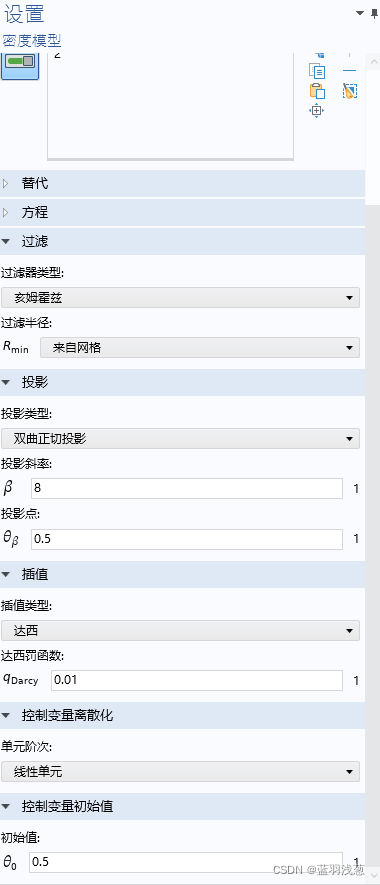

选择大圆为拓扑优化设计域，使用双曲正切投影。

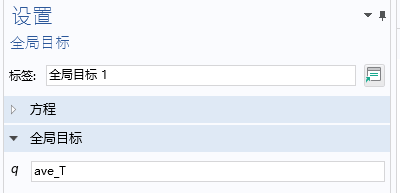

设置优化全局目标为固体热源平均温度。

6.划分网格设置求解器

网格根据需要进行划分，这里保持默认值。

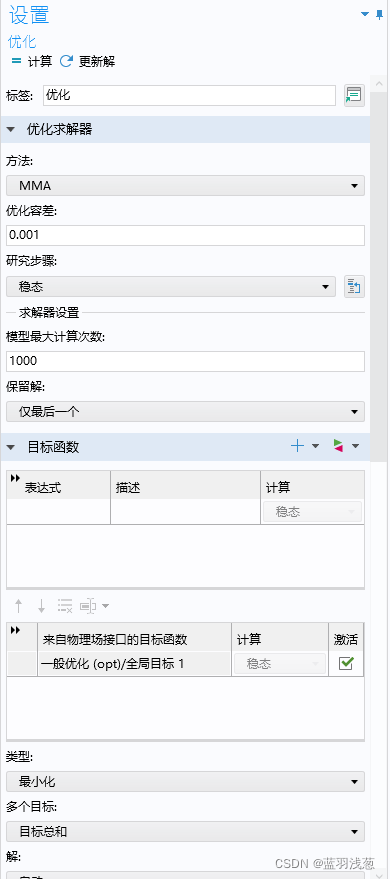

优化求解器使用GCMMA算法

7.计算结果展示

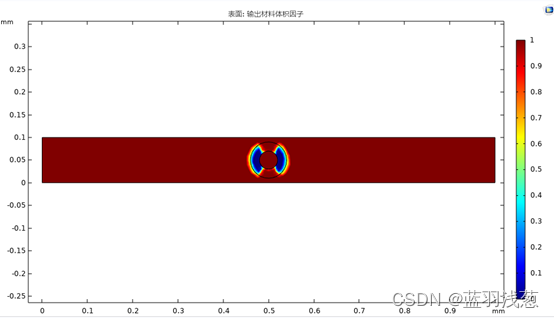

在计算500步之后我们就可以得到拓扑优化结果。红色部分就是流体域。
