USART串口发送

圆嘟嘟2019

已于 2023-05-04 17:02:47 修改

阅读量356

点赞数 1

分类专栏：嵌入式stm32 文章标签：单片机 stm32 嵌入式硬件

于 2023-05-04 16:59:16 首次发布

本文链接：https://blog.csdn.net/qq_42227760/article/details/130490072

版权

嵌入式stm32 专栏收录该内容

10 篇文章 3 订阅

订阅专栏

文章目录

运行环境：

ubuntu18.04.melodic
宏基暗影骑士笔记本
stm32f427IIH6
stlink
9-24v可调电源
usb转串口
杜邦线转4pin

1.1 串口发送

1)用户手册

硬件接口

在这里插入图片描述

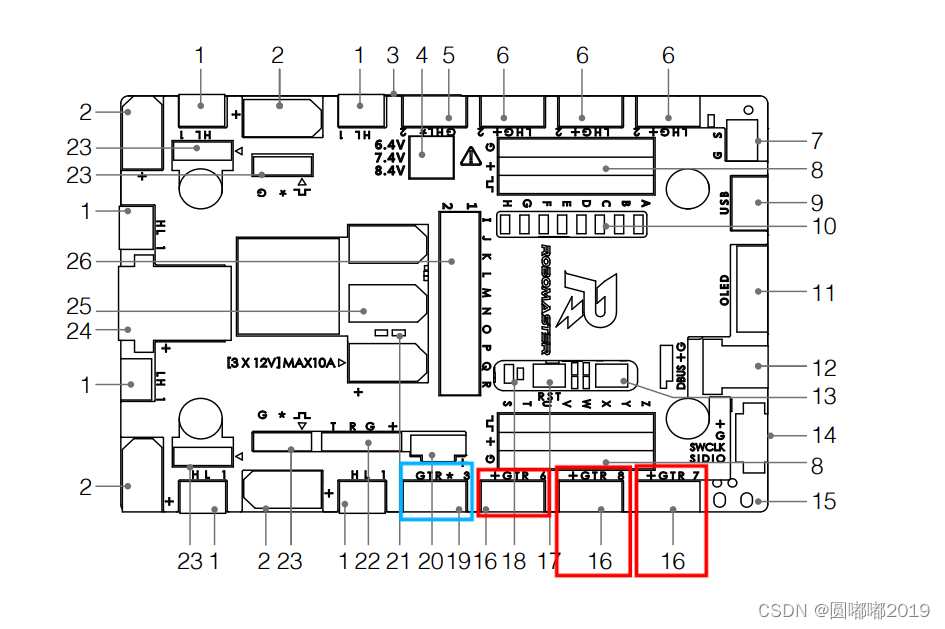

在这里插入图片描述蓝色串口3，红色分别是串口6，8，7 （都是4pin对外接口），下面实验选择串口6。

硬件接线：

在这里插入图片描述

2)原理图

UASRT6
发送TX_PG14
接收RX_PG9
在这里插入图片描述

2.1配置

1)串口引脚配置

发送TX_PG14
接收RX_PG9
在这里插入图片描述

在这里插入图片描述

2)通讯配置

异步通讯
奇偶校验位无
停止位 1
在这里插入图片描述

中断使能：
在这里插入图片描述

3)RCC和SYS

在这里插入图片描述

为每个外设生成外设初始化.c/.h文件

在这里插入图片描述

3.1代码分析

在usart.c中，串口已经被初始化好
在这里插入图片描述

3.2添加代码

1)串口发送函数

第一个参数是串口地址，第二个是发送数据，第三个是数据大小，第四个是超时时间。
在这里插入图片描述

  HAL_UART_Transmit(&huart6, "ABCDEF", 6, 100);

2)硬件和驱动安装

ch340转换器（usart转usb）
在这里插入图片描述

驱动安装：

sudo modprobe ch341

查看usb口：

dmesg

在这里插入图片描述

串口调试助手安装：

sudo apt-get install cutecom

# 启动
sudo  cutecom

在这里插入图片描述

make编译，F5烧录调试

3)launch设置

修改成以下内容：可执行文件名是freeRTOS_LED.elf

{ =400x
    "configurations": [


        {
            "showDevDebugOutput": "parsed",
            "cwd": "${workspaceRoot}",
            "executable": "./build/TIM1.elf",
            "name": "Debug STM32",
            "request": "launch",
            "type": "cortex-debug",
            "servertype": "openocd",
            "device": "stm32f427",
            "configFiles": [
                "interface/stlink-v2-1.cfg",
                "target/stm32f4x.cfg"
            ]
        }
    ]
}
